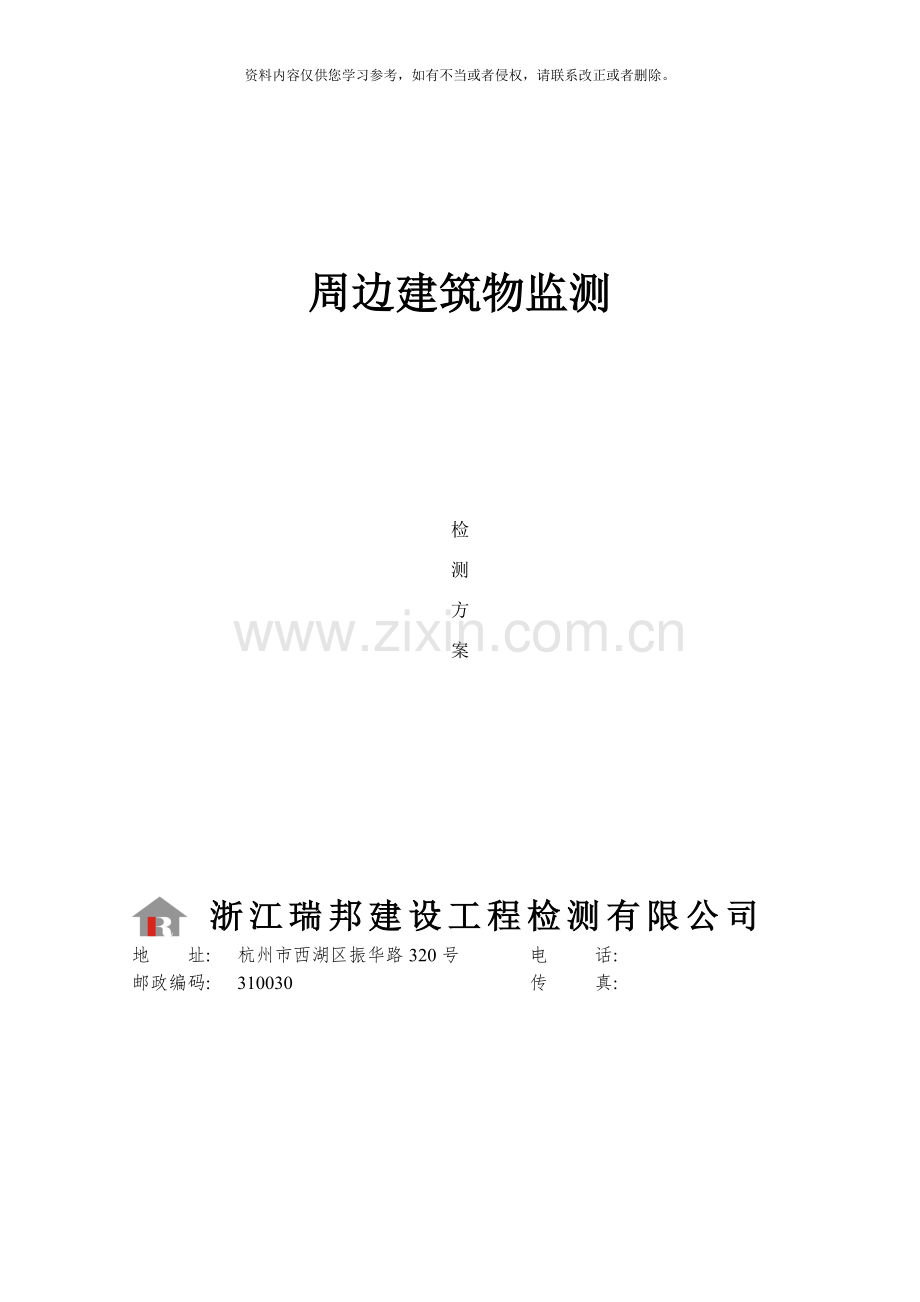

周边建筑物监测

检
测
方
案

浙江瑞邦建设工程检测有限公司
地 址:
杭州市西湖区振华路320号
电 话:

邮政编码:
310030
传 真:

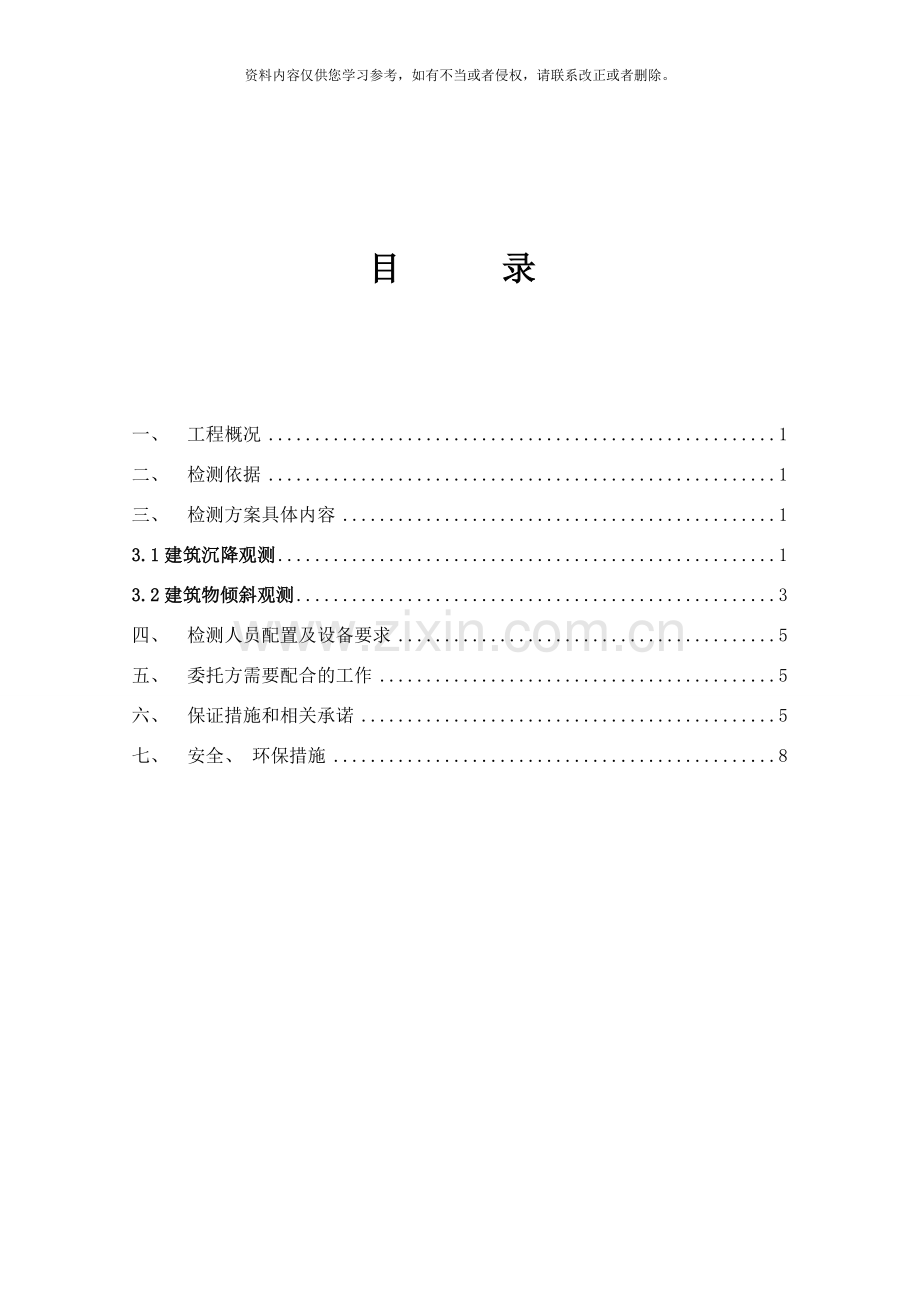

目 录

一、 工程概况 1
二、 检测依据 1
三、 检测方案具体内容 1
3.1建筑沉降观测 1
3.2建筑物倾斜观测 3
四、 检测人员配置及设备要求 5
五、 委托方需要配合的工作 5
六、 保证措施和相关承诺 5
七、 安全、 环保措施 8

周边建筑物监测检测方案

一、 工程概况
根据工程建设需要, 需要对该项目施工期间对学校是否构成影响及影响程度进行监测, 我公司根据相关资料, 制定以下检测方案。
二、 检测依据
1、 委托书及委托方提供设计、 施工文件资料;
2、 《民用建筑物可靠性鉴定标准》GB50292-1999
3、 《危险房屋鉴定标准》JGJ125-99( )
4、 《房屋完损鉴定标准》部颁
5、 《建筑变形测量规范》JGJ8-
6、 《建筑结构检测技术标准》GB/T50344-
7、 其它相关国家标准规范
三、 检测方案具体内容
根据委托要求及实际工作的需要, 根据该项目施工进度分批次进行房屋损伤缺陷勘验及沉降倾斜监测, 主要分为四个阶段: ①桩基施工前; ②基坑土方开挖完成; ③换撑完成; ④地下室结顶土方回填完成。监测的主要内容包含以下几个方面:
3.1建筑沉降观测
现场采用高精度水准仪对建筑物进行整体沉降观测, 其沉降观测要点如下:
( 1) 沉降观测点的布置
应以能全面反映建筑物地基变形特征并结合地质情况及建筑结构特点确定。点位宜选设在下列位置:
①建筑物的四角、 大转角处及沿外墙每10-15M处或每隔2-3根柱基上。
②高低层建筑物、 新旧建筑物、 纵横墙等交接处的两侧。
③建筑物裂缝和沉降缝两侧、 基础埋深相差悬殊处、 人工地基与天然地基接壤处、 不同结构的分界处及填挖方分界处。
④宽度大于等于15M或小于15M而地质复杂以及膨胀土地区的建筑, 在承重内隔墙中部设内墙点, 在室内地面中心及四周设地面点。
⑤邻近堆置重物处、 受振动有显著影响的部位及基础下的暗浜( 沟) 处。
⑥框架结构建筑物的每个或部分柱基上或沿纵横轴线设点。
⑦设备基础和动力设备基础的四角、 基础型式或埋深改变处以及地质条件变化处两侧。
( 2) 沉降观测的标志
可根据不同的建筑结构类型和建筑材料, 采用墙( 柱) 标志、 基础标志和隐蔽式标志等型式。各类标志的立尺部位应加工成半球形或有明显的突出点, 并涂上防腐剂。标志的埋设位置应避开如雨水管、 窗台线、 电气开关等有碍设标与观测的障碍物, 并应视立尺需要离开墙( 柱) 面和地面一定距离。隐蔽式沉降观测点标志的型式, 可按有关规定执行。
( 3) 沉降观测点的观测方法和技术要求:
①对二级、 三级观测点, 除建筑物转角点、 交接点、 分界点等主要变形特征点外, 可允许使用间视法进行观测, 但视线长度不得大于相应等级规定的长度。
②观测时, 仪器应避免安置在有空压机、 搅拌机、 卷扬机等振动影响的范围内, 塔式起重机等施工机械附近也不宜设站。
③每次观测应记载施工进度、 增加荷载量、 仓库进货吨位、 建筑物倾斜裂缝等各种影响沉降变化和异常的情况。
④沉降观测点的施测精度, 应以所选定的测站高差中误差作为精度要求施测。
⑤每周期观测后, 应及时对观测资料进行整理, 计算观测点的沉降量、 沉降差以及本周期平均沉降量和沉降速度。
( 4) 控制点的布置及施测
①对于建筑物较少的测区, 宜将控制点连同观测点按单一层次布设; 对于建筑物较多且分散的大测区, 宜按两个层次布网, 即由控制点组成控制网、 观测点与所联测的控制点组成扩展网。
②控制网应布设为闭合环、 结点网或附合高程路线。扩展网亦应布设为闭合或附合高程路线。
③每一建筑的水准基点不应少于3个; 对于较小建筑, 当确认点位稳定可靠时可少于3个, 但连同工作基点不得少于3个。水准基点的标石, 应埋设在基岩层或原状土层中。在建筑区内, 点位与邻近建筑物的距离应大于建筑物基础最大宽度的2倍, 其标石埋深应大于邻近建筑物基础的深度。在建筑物内部的点位, 其标石埋深应大于地基土压缩层的深度。
④工作基点与联系点布设的位置应视构网需要确定。作为工作基点的水准点位置与邻近建筑物的距离不得小于建筑物基础深度的1.5-2.0倍。工作基点与联系点也可在稳定的永久性建筑物墙体或基础上设置。
⑤各类水准点应避开交通干道、 地下管线、 仓库堆栈、 水源地、 河岸、 松软填土、 滑坡地段、 机器振动区以及其它能使标石、 标志易遭腐蚀和破坏的地点。
3.2建筑物倾斜观测
方法: 使用全站仪、 经纬仪进行观测;
评定方法: 按《建筑变形测量规程》( JGJ8- ) 确定;
检测数量: 对建筑物的可视位置进行观测
建筑物主体倾斜观测, 应测定建筑物顶部相对于底部或各层间上层相对于下层的水平位移与高差, 分别计算整体或分层的倾斜度、 倾斜方向。对具有刚性建筑物的整体倾斜, 亦可经过测量顶面或基础的相对沉降间接确定。
( 1) 主体倾斜观测点位的布设应符合下列要求;
①观测点应沿对应测站点的某主体竖直线, 对整体倾斜按顶部、 底部, 对分层倾斜按分层部位、 底部上下对应布设。
②当从建筑物外部观测时, 测站点或工作基点的点位应选在与照准目标中心连线呈接近正交或呈等分角的方向线上距照准目标1.5-2.0倍目标高度的固定位置处; 当利用建筑物内竖向通道观测时, 可将通道底部中心点作为测站点。
③按纵横轴线或前方交会布设的测站点, 每点应选设1-2个定向点。基线端点的选设应顾及其测距或丈量的要求。
( 2) 主体倾斜观测点位的标志设置, 应符合下列要求:
①建筑物顶部和墙体上的观测点标志, 可采用埋入式照准标志型式。有特殊要求时, 应专门设计。
②位于地面的测站点和定向点, 可根据不同的观测要求, 采用带有强制对中设备的观测墩或混凝土标石。
③对于一次性倾斜观测项目, 观测点标志可采用标记形式或直接利用符合位置与照准要求的建筑物特征部位; 测站点可采用小标石或临时性标志。
( 3) 主体倾斜观测的精度, 可根据给定的倾斜量容许值。当由基础倾斜间接确定建筑物整体倾斜时, 基础相对沉降的观测精度应按有关规定确定。
四、 检测人员配置及设备要求
拟派技术人员持有浙江省建设厅颁发的上岗证, 所用检测仪器和设备应有产品合格证、 计量检定机构的有效检定( 校准) 证书或者自校证书。
本项目拟投入的主要检测人员( 暂定)
序号
姓名
专业/职称
项目中分工
备注
1
王 晋
结构力学/工程师
技术负责
现场负责
2
李 峰
土木工程/助理工程师
现场检测
/
3
张 斌
测量工程/助理工程师
现场检测
/
4
厉 乾
材料工程/助理工程师
现场检测
/
5
毛春裕
材料工程/助理工程师
现场检测
/
6
陈凯骎
建筑工程/助理工程师
现场检测
/
其它辅助人员1-2人
本项目的拟投入仪器设备( 暂定)
序号
仪器设备名称
型号规格
数量
备注
1
水准仪
徕卡NA2
1
/
2
数字水准仪
中纬ZDL700
1
/
3
全站仪
拓普康2M6854
1
/
4
振动数据采集分析仪
AVANT MI-7016
1
/
五、 委托方需要配合的工作
在检测过程中委托方要给予以下配合:
1、 根据设计图纸要求布置沉降观测点;
2、 提供不少于2个沉降基准点;
3、 检测现场提供相关配合工作;
4、 安排人员进行居民协调工作。
六、 保证措施和相关承诺
6.1人员、 设备保证措施
公司确保各类人员、 各岗位人员具有相应的资格( 岗位证书) 和能力。总经理根据检测工作的需要, 配备足够的相关专业人员和管理人员, 对她们进行教育和培训, 不断提高质量意识、 技术水平和业务能力, 确保所有操作专门设备、 从事检测活动以及评价检测结果和签署检测报告人员具有相应的能力。对检测人员按有关规定持证上岗。对从事专门工作的人员, 应按相应要求, 根据相应的教育、 培训、 经历或可证明的技能由综合室负责进行相关的资格审查。
本次人员配置人员均经本公司相应的资格确认, 并全数在岗能够随时听从总的安排为委托方提供相应的检测服务。
本公司确保测量设备及其软件: 1、 达到要求的准确度, 并符合检测相应的规范要求; 2、 由经过授权的人员操作; 3、 得到保护, 以避免发生因错误的调整致使测量设备的功能失准; 4、 有效使用受控, 并对其进行有计划的保养, 以确保其功能正常, 防止污染或性能退化。具体执行《测量设备管理程序》; 5、 各设备在投入工作前进行校准或核查; 6、 在每次使用前进行核查或校准; 7、 测量设备的计量校准, 具体执行《量值溯源和期间核查控制程序》; 8、 使用标签、 编码或其它标识表明其校准状态; 9、 需要时, 对其进行期间核查以维持其校准状态的可信度; 10、 加以唯一性标识。
本公司的检测设备可同时检测两个以上的检测项目。检测所列设备能确保在可检定周期之内并符合规范、 本公司对设备管理的相关要求。
本结构检测中能确保检测所需设备在接到委托方通知24小内及时到位合理有效的投入工程检测中。
6.2相关承诺
本结构实体检测是在受委托下的检测行为。本公司承诺经过具体的检测为委托方提供相关的科学、 准确、 公正的检测数据(报告)。具体承诺如下:
一、 人员的承诺: 确保参加本次检测的相关人员均经过相应单位组织的上岗资格考核, 并符合本公司相关规定的上岗资格要求。检测人员的职业道德均符合有关规定的要求, 公司要求其均应做到廉结公正自律, 做到不吃拿卡要。确保做到不与所被结构实体检测的单位或个人有串通的不良行为。
二、 设备的承诺: 确保投入本次检测的所有检测设备均在有效的检定周期内、 完好可用。
三、 组织承诺: 在接到委托方通知24小时内, 总经理确保组织起能满足相应委托方要求的检测人员和设备, 于次日投入检测工作。
四、 技术承诺: 检测中确保使用相应现行有效的规范、 规程、 标准。检测项目均是经过计量认证部门资质认定过的项目。确保检测过程完全符合相关规范、 规程、 标准的相应具体要求。
6.3为保证本次检测工作的公正性, 特此声明如下:
1．本公司检测工作依据有关国家法律、 法规和有关技术标准进行, 建立和运行符合国家标准的管理体系, 确保检测数据的科学、 准确、 公正。
2．保证对检测结果判断的独立性, 所有检测结果不受行政领导干预, 也不受个人关系、 部门、 经济利益或其它方面不恰当的干预。
3．对客户的样品、 技术、 资料信息和检测结果保密。
4．保护客户的知识产权, 严禁本公司人员利用客户的技术及信息从事牟利活动。
5．为所有客户提供相同质量的检测服务。
6．使本公司每一位员工熟记并严格遵守本声明规定, 公司一旦发现有违反本公正性声明的事件出现, 将对责任人给予必要的惩罚。
7．本公司积极参与国内外实验室的水平测试和比对试验, 并与这些实验室保持良好的接触和沟通, 以不断提高检测水平和能力。
8．本公司承诺承担由于公正性问题而对客户造成损失的法律责任。
6.4本公司在本次检测中确保做到: 科学、 准确、 公正、 及时
科学: 优先使用国家、 行业、 国际、 区域标准发布的方法和其它被证明是可靠的方法。
准确: 检测结果的准确度应满足约定采用的检测方法的要求。
公正: 行为公正 , 不受任何行政、 商业、 财务和其它压力的影响, 保持判断的独立性和诚实性。
及时: 以”用户至上”为服务宗旨, 严格履行检测合同, 在承诺的检测时限内及时完成检测项目, 并向用户提供优质、 规范的服务。
6.5本次检测本公司的质量目标为:
1、 检测报告缺陷率小于1% ;
2、 检测事故率小于0.1% ;
3、 检测及时率100% ;
4、 测量设备完好率大于100%, 周检率达到100%。
七、 安全、 环保措施
7.1安全措施
1、 人字梯登高作业, 应注意人字梯是否安全可靠, 并派人进行扶好梯子。
2、 使用电源时, 严防触电。
3、 配戴好安全帽、 安全带。进入现场注意塔吊挂吊物、 地下铁钉等。
4、 不在临边洞口位置进行检测工作。
5、 检测仪器专人使用, 轻拿轻放, 使用前要做相应的检查, 无异常情况时才能开机使用。
7.2环保措施
1、 检测过程中应注意避免扬尘等现象, 应采取封闭、 洒水等必要措施。
2、 检测所用仪器设备的噪声等应符合环保要求。
3、 建立健全控制人为噪声的管理制度、 尽量避免人为的大声喧哗。
4、 检测工作人员在作业时, 要有适当的保护措施; 在检测过程中注意控制粉尘和噪音等对周边环境的影响。
八、 项目报价
沉降 元/幢/次、 倾斜 元/幢/次。
( 以下无正文)

浙江瑞邦建设工程检测有限公司
二〇一四年九月二十日
