电流和电路2012-2.doc

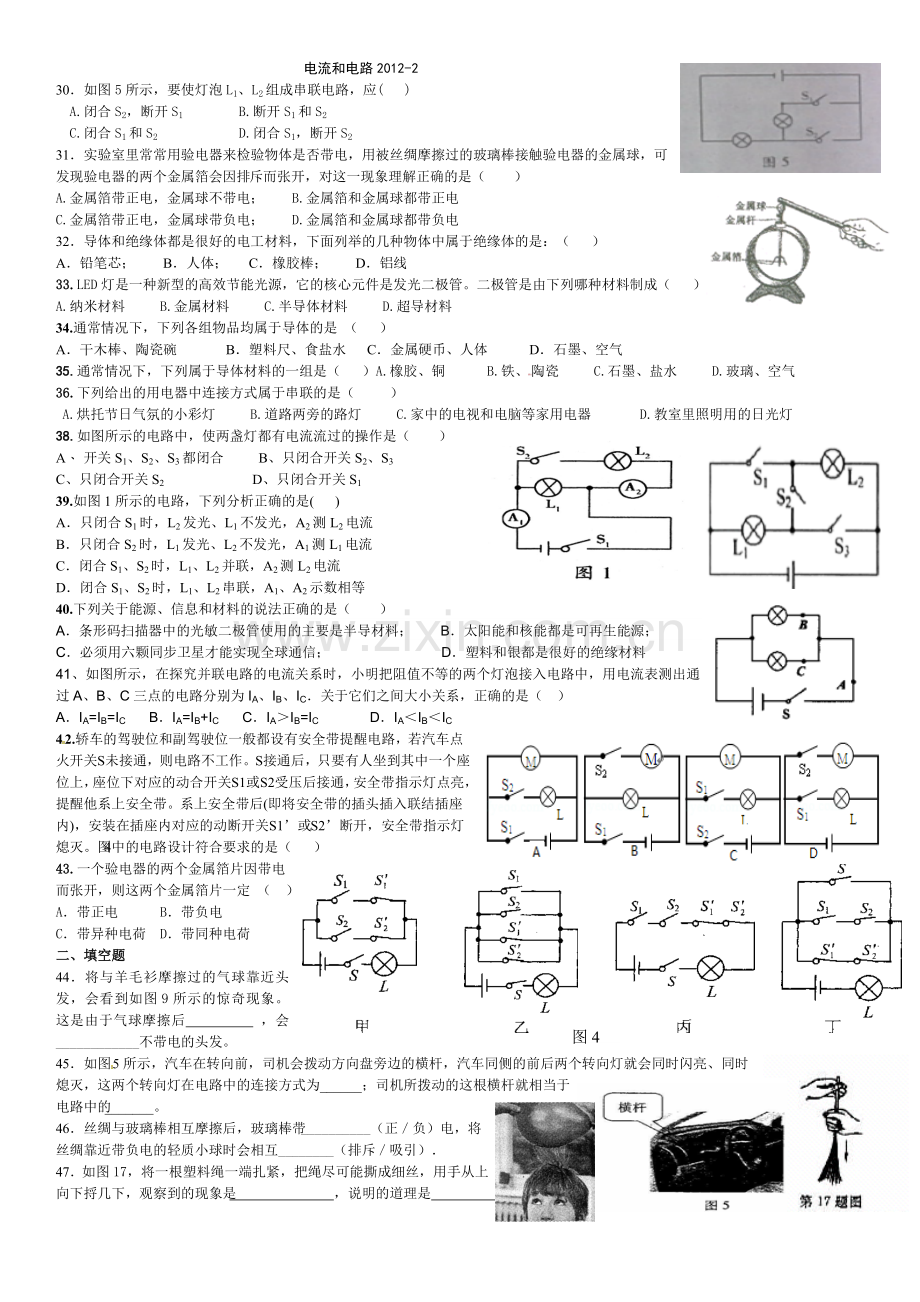

电流和电路2012-230如图5所示，要使灯泡L1、L2组成串联电路，应( )A.闭合S2，断开S1 B.断开S1和S2C.闭合S1和S2 D.闭合S1，断开S231实验室里常常用验电器来检验物体是否带电，用被丝绸摩擦过的玻璃棒接触验电器的金属球，可发现验电器的两个金属箔会因排斥而张开，对这一现象理解正确的是（ ）A.金属箔带正电，金属球不带电； B.金属箔和金属球都带正电C.金属箔带正电，金属球带负电； D.金属箔和金属球都带负电32导体和绝缘体都是很好的电工材料，下面列举的几种物体中属于绝缘体的是：（ ）A铅笔芯；B人体； C橡胶棒；D铝线33.LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。二极管是由下列哪种材料制成（ ）A.纳米材料 B.金属材料 C.半导体材料 D.超导材料34.通常情况下，下列各组物品均属于导体的是 （ ）A干木棒、陶瓷碗 B塑料尺、食盐水 C金属硬币、人体 D石墨、空气35.通常情况下，下列属于导体材料的一组是（ ）A.橡胶、铜 B.铁、陶瓷 C.石墨、盐水 D.玻璃、空气36.下列给出的用电器中连接方式属于串联的是（ ）A.烘托节日气氛的小彩灯 B.道路两旁的路灯 C.家中的电视和电脑等家用电器 D.教室里照明用的日光灯 38.如图所示的电路中，使两盏灯都有电流流过的操作是（）A、 开关S1、S2、S3都闭合 B、只闭合开关S2、S3 C只闭合开关S2 D、只闭合开关S139.如图1所示的电路，下列分析正确的是( )A只闭合S1时，L2发光、L1不发光，A2测L2电流B只闭合S2时，L1发光、L2不发光，A1测L1电流C闭合S1、S2时，L1、L2并联，A2测L2电流D闭合S1、S2时，L1、L2串联，A1、A2示数相等40.下列关于能源、信息和材料的说法正确的是（）A条形码扫描器中的光敏二极管使用的主要是半导材料； B太阳能和核能都是可再生能源；C必须用六颗同步卫星才能实现全球通信； D塑料和银都是很好的绝缘材料41、如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为IA、IB、IC关于它们之间大小关系，正确的是（）AIA=IB=IC BIA=IB+IC CIAIB=IC DIAIBIC42.轿车的驾驶位和副驾驶位一般都设有安全带提醒电路，若汽车点火开关S未接通，则电路不工作。S接通后，只要有人坐到其中一个座位上，座位下对应的动合开关S1或S2受压后接通，安全带指示灯点亮，提醒他系上安全带。系上安全带后(即将安全带的插头插入联结插座内)，安装在插座内对应的动断开关S1或S2断开，安全带指示灯熄灭。图4中的电路设计符合要求的是（ ）图443.一个验电器的两个金属箔片因带电而张开，则这两个金属箔片一定 （ ）A带正电 B带负电 C带异种电荷 D带同种电荷二、填空题44将与羊毛衫摩擦过的气球靠近头发，会看到如图9所示的惊奇现象。这是由于气球摩擦后 ，会_不带电的头发。45如图5所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为_；司机所拨动的这根横杆就相当于电路中的_。46丝绸与玻璃棒相互摩擦后，玻璃棒带_（正负）电，将丝绸靠近带负电的轻质小球时会相互_（排斥吸引）47如图17，将一根塑料绳一端扎紧，把绳尽可能撕成细丝，用手从上向下捋几下，观察到的现象是 ，说明的道理是 。48现在许多宾馆都利用房卡取电，如图7所示。只有把房卡插入槽中，房间内的用电器才能使用房卡的作用相当于家庭电路中的 ，房间里各用电器之间是 联的。49如图所示的仪器叫_。用带电体接触它的金属球，就有一部分电荷转移到两金属箔片上，两箔片就张开，则两箔片上带的是_（填“同种”或“异种”）电荷。51如图所示，是发光二级管的示意图。当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，电流处于_（选填“短路”或“断路”）状态，这说明发光二极管具有 导电性。521897年英国科学家汤姆孙发现了比原子小的带 电的电子，从而揭开了原子具有结构的秘密；金属锡的原子核带有50个元电荷，它的原子核外带有 个电子。53一般情况下，下列物品：橡皮擦铅笔芯塑料尺钢尺盐水食用油其中属于导体的是 ，属于绝缘体的是 。(只填序号)57.如图9所示，当开关S闭合时，两灯均发光，电流表和比较，_的示数较大。滑片P向左移动时，电流表的示数_（填“变大”、 “不变”或“变小”）。经过一段时间后有一盏灯熄灭，电流表的示数变小，且滑片P 无论怎样滑动，电流表的示数都不发生变化，由此判断，电路的故障是_。三、作图题58根据右实物图，画出它的电路图。59如图10所示电路，只需改变一根导线的连接，就能使电流表同时测出通过两个灯泡的电流在要改接的那根导线上打个“”，再画出改接的导线。60在现代生活中，人们节能意识越来越高，其中楼道里的“智能化”电灯就是利用“光控开关”和“声控开关”设计时当天黑时“光控开关”自动闭合，天亮时自动断开，“声控开关”当有人走动发出声音时，自动闭合，无人走动时，自动断开。若将这两个开关配合使用，使楼道灯变得“智能化”，请你设计出正确的电路，标明电路元件，作必要的说明。62箱子表面上有A、B、C三个接线柱，其内部有一个电源，一个电阻，还有部分导线。小梦用如图乙的小灯泡对其内部连接情况进行了探究，记录情况如下表。请你在图甲中画出内部接线的电路图。63电冰箱的压缩机和冷藏室内的照明小灯泡工作时互不影响，压缩机由温控开关控制，灯泡由门控开关控制。请用笔画线连接好电冰箱的工作电路图。64. 根据图12中的电流方向，分别在方框中填入电流表或电池使两灯都发光。65如图13所示，是“滑动变阻器改变电路中的电流”的实验图，请您在虚线方框内画出与实物图相对应的电路图. 四、实验探究题66果汁也能做电池。先向杯中倒人芭乐汁，再把分别接有导线的铜棒和铝棒插入芭乐汁中，作为电池的正负极，如图29所示，一个芭乐电池就做成了。那么芭乐电池的正极是铜棒还是铝棒呢?给你电流表、电压表、低压发光二极管、开关各一个，导线若干，请选择其中合适的器材设计个实验方案进行探究。(也可画图辅助说明)
