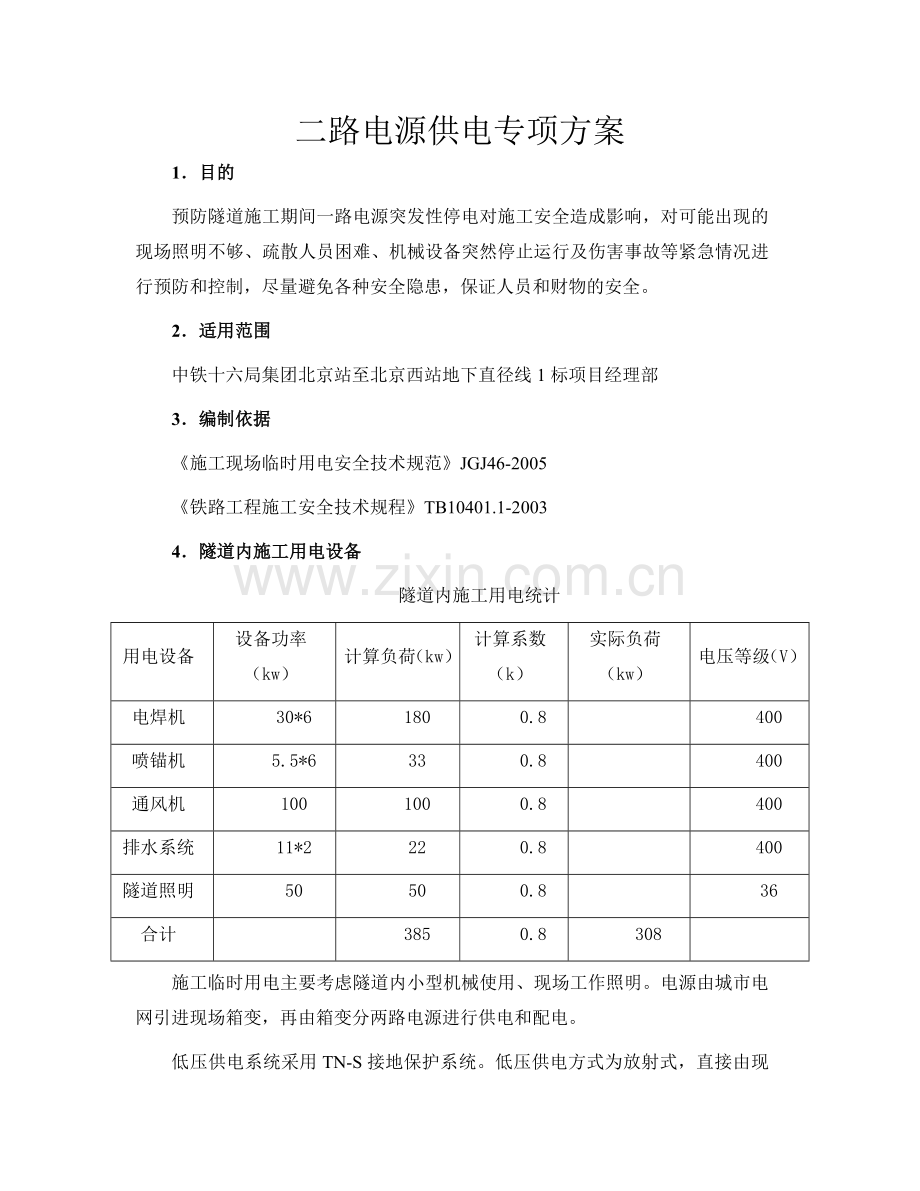

二路电源供电专项方案
1．目的
预防隧道施工期间一路电源突发性停电对施工安全造成影响，对可能出现的现场照明不够、疏散人员困难、机械设备突然停止运行及伤害事故等紧急情况进行预防和控制，尽量避免各种安全隐患，保证人员和财物的安全。
2．适用范围
中铁十六局集团北京站至北京西站地下直径线1标项目经理部
3．编制依据
《施工现场临时用电安全技术规范》JGJ46-2005
《铁路工程施工安全技术规程》TB10401.1-2003
4．隧道内施工用电设备
隧道内施工用电统计
用电设备
设备功率（kw）
计算负荷（kw）
计算系数（k）
实际负荷（kw）
电压等级（V）
电焊机
30*6
180
0.8

400
喷锚机
5.5*6
33
0.8

400
通风机
100
100
0.8

400
排水系统
11*2
22
0.8

400
隧道照明
50
50
0.8

36
合计

385
0.8
308

施工临时用电主要考虑隧道内小型机械使用、现场工作照明。电源由城市电网引进现场箱变，再由箱变分两路电源进行供电和配电。
低压供电系统采用TN-S接地保护系统。低压供电方式为放射式，直接由现场箱式变压器（一级控制）引出，送至隧道内各分配电箱（二级电箱）。
隧道内的照明单独一路电源供电。电压为36伏。动力电源分两路进隧道，电压为400伏特。一路正常使用，一路备用电源。
应急电源作用
备用电源供电范围：紧急照明、部分通风机、喷锚机（2台）、电焊机一台
备用电源合计功率：5+50+11+30=96KW 该功率为最大使用功率，根据实际情况进行启用。
备用电源电缆选型：聚氯乙烯绝缘电缆3*95+2*50mm2。
动力用电电缆采用明敷设，用绝缘瓷瓶悬挂在隧道内侧，用绝缘绑扎带进行固定，距离隧道底面2.5米。电缆主要规格有3*120+2*70mm2和3*95+2*50mm2。照明电线为BVR多芯铜芯线。

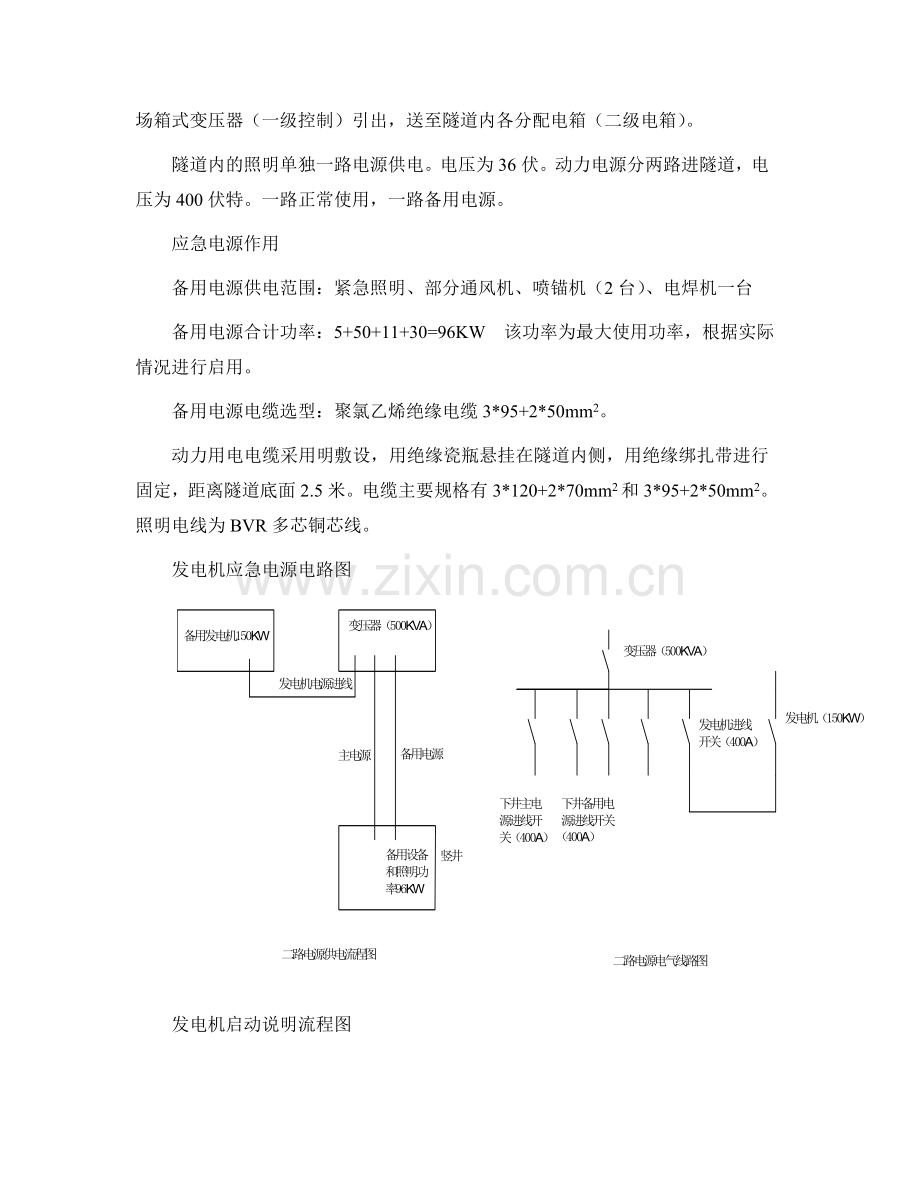

发电机应急电源电路图

发电机启动说明流程图
紧急疏散人员
市政电停电

断开一级、二级配电柜内的所有动力电源开关

检查变压器内空气开关是否断开

是 否
断开高压侧负荷开关

启动发电机

逐级送电

5、备用电源的安全措施
5.1为了预防施工过程中由于一路供电电力不足或中途停电，本现场设有自备发电系统，发电机采用GF-W150柴油发电机，其额定功率为150kW，满足停电后应急持续供电使用需要。
5.2发电机及其控制、配电、修理等配备齐全有效，保证电气安全距离和满足防火要求。
5.3发电机组的排烟管道必须伸出室外。发电机组及控制配电室内严禁存放贮油桶及易燃易爆物品。
5.4发电机组电源应与外电线路电源联锁分开，严禁并列运行。
5.5发电机组应采用三相五线制中性点直接接地系统，并须独立设置，其接地电阻值不得大于4Ω。
5.6发电机控制屏宜装设交流电压表、电流表、有功功率表、电度表等控制系统。发电机组设置短路保护和过负荷保护。
5.7隧道内备用线路与使用线路由同一变压器内不同的开关引出。隧道内的所有配电区必须设置重复接地系统，接地采用40*4的镀锌扁钢与整个隧道的自然接地体连接在一起，测量接地电阻值不得大于4Ω。
5.8电气周围设置禁止用火标志，配置至少一组灭火器，在电气装置和线路周围不准堆放易烯、易爆和强腐蚀质等物品。
5.9定期检查备用电源，能否正常运行。对存在的隐患及时整改。
5.10现场电工掌握用电安全基本知识和所有设备性能。上岗前按规定穿戴好个人防护用品。对停用设备应拉闸断电，锁好开关箱。 负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。按规定定期（每周）对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。
6、备用发电机保养规定、保养要求和保养内容
技术保养一般分为：日常保养、定期保养和特殊保养。
1、日常保养：指发电机使用前，使用中的检查和使用后的保养，每星期对发电机进行启动一次。
2、定期保养：指发电机运转到规定的时间间隔周期进行保养。一般实行三级保养制，一级保养(国产机械间隔200工作小时，进口机械间隔250工作小时)、二级保养(国产机械间隔600工作小时，进口机械间隔1000工作小时)和三级保养(国产机械间隔1800工作小时，进口机械间隔2000工作小时)。各级保养的间隔周期和保养内容，按《设备保养规程》进行，发电机出厂说明书中有规定的，按厂家规定进行。
3、特殊保养：主要是磨合保养、换季保养、停用保养和封存保养。
4、日常保养内容和要求是：
日常保养是维持机械正常运转最重要的技术措施，也是实现安全生产、发挥发电机效能的保障条件。不重视例行保养，将导致机械技术状况变差、使用寿命缩短、影响施工。日常保养工作重点是：清洁、检查、紧固、润滑、调整。
日常保养由机械操作人员或指定人员按规定进行。
5、定期保养内容和要求是：
（1）、一级保养：重点是润滑、紧固、突出解决“三滤”清洁。即按规定检查和加添润滑油脂，检查紧固各部螺栓；清洗各滤清器。一级保养主要作用是维护机械完好状况，确保两次一保间隔期中机械正常运行。一级保养主要由司机或指定人员按规定时间、作业项目进行。
（2）、二级保养：重点是检查、调整。即它除要进行一级保养的全部内容外，还要从外部检查发动机、离合器、变速箱、传动轴、驱动桥、转向和制动机构、液压和工作装置以及各类电器元件等的工作情况，必要时进行调整，并排除所发现的故障。二级保养主要作用在于保障机械各总成，零、部件具有良好的工作性能，确保两次二保间隔期机械能正常运行。二级保养一般由机修人员负责，但司机必须随机参加保养。
（3）、三级保养：重点是检查、调整、消除隐患，平衡各部机件的磨损程度。三级保养除要进行二级保养的全部作业内容外，还要对主要部件进行解体检查，发现隐患及时排除。但是，三级保养只按保养范围要求打开有关总成的箱盖，检查其内部零件的紧固、磨损及有关间隙情况，以发现和清除隐患为目的，并不象大修或中修那样大幅度拆换和修理。三级保养由机修人员负责，本机的司机必须随机配合保养，以便了解和提供有关情况。
6、特殊保养内容和要求是：
（1）、磨合保养：新购发电机和大修后的发电机在磨合期内的保养。对走合保养的机械，应按规定逐级递增负载及转速。并勤润滑、勤紧固、勤观察，发现异常及时解决。
走合保养的重点是更换各部润滑油、润滑各部位，紧固各螺栓。
（2）、换季保养：指冬季最低温度在零度以下地区，入夏和入冬前进行的季节性保养。换季保养的重点是燃润系统、液压液力系统、冷却系统和起动系统等部分。如更换燃润油料、液压油、调整蓄电池电解液相对密度，采取防寒或降温措施，清洗冷却系等。换季保养可结合一级保养等进行。
（3）、停用保养：指机械由于季节性等因素的影响，要暂时停用一段时间，但又不进行封存的一种整理、防护性保养。其作业内容以清洁、整容、配套、防腐为重点。
（4）、封存保养：指发电机封存前或启封后及封存期间进行的保养。通常它附有一级或二级保养工作。在封存期间还要有专人保管并定期保养。启用前要做一次启用检查和保养。封存机械一般应统一放置，封存保养的内容需视机型、机况和实际情况而定。
（5）、转场前保养：在一项工程完工后，机械虽未到规定的保养周期，但为了顺利转场调运，并迅速投入新的施工生产，对机械进行全面的检查、紧固、调整等工作。特殊保养由司机和机修人员共同完成。
