常用电子元器件检测方法

33

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

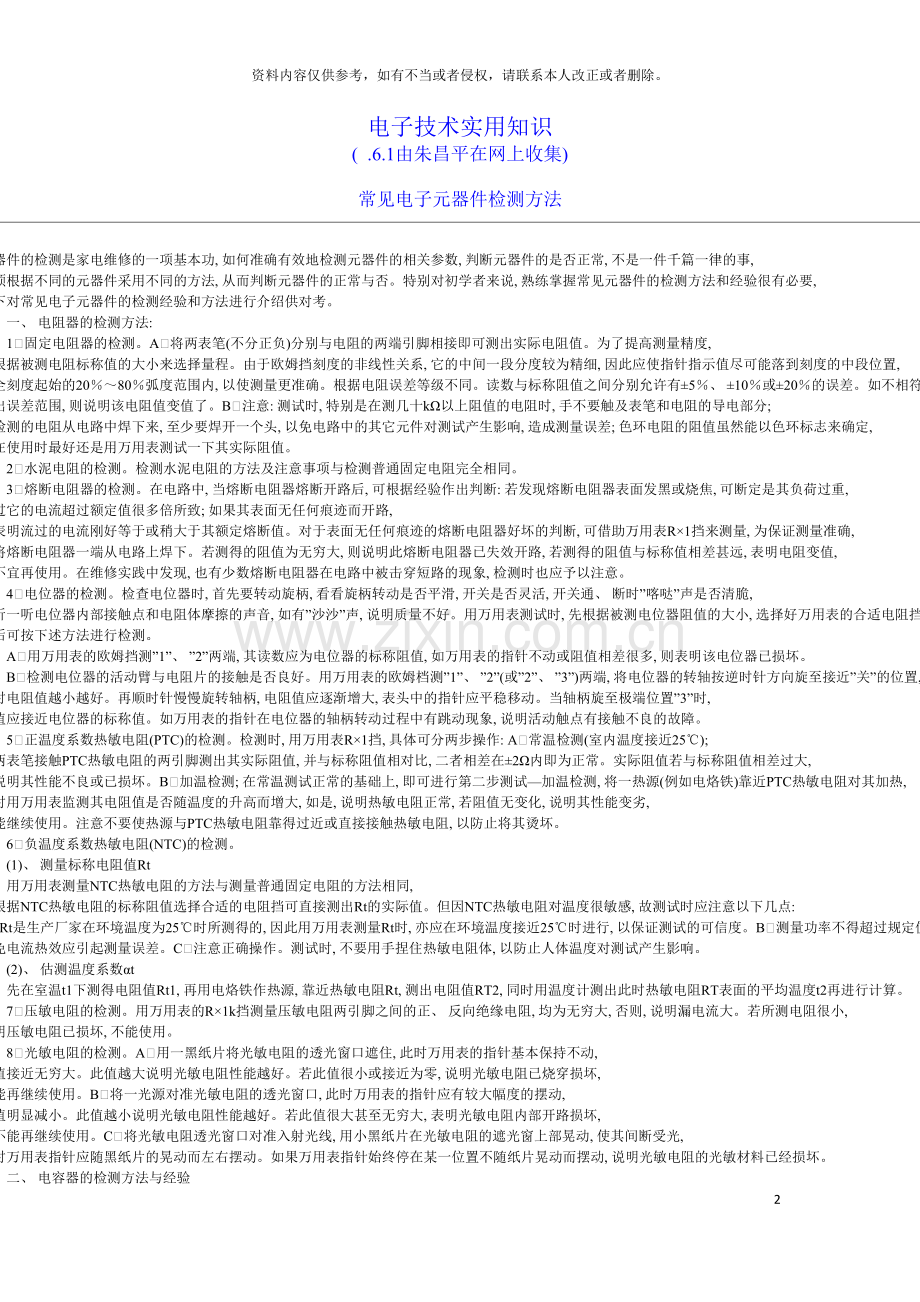

电子技术实用知识
( .6.1由朱昌平在网上收集)

常见电子元器件检测方法

元器件的检测是家电维修的一项基本功, 如何准确有效地检测元器件的相关参数, 判断元器件的是否正常, 不是一件千篇一律的事, 必须根据不同的元器件采用不同的方法, 从而判断元器件的正常与否。特别对初学者来说, 熟练掌握常见元器件的检测方法和经验很有必要, 以下对常见电子元器件的检测经验和方法进行介绍供对考。
　　一、 电阻器的检测方法:
　　1固定电阻器的检测。A将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度, 应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系, 它的中间一段分度较为精细, 因此应使指针指示值尽可能落到刻度的中段位置, 即全刻度起始的20％～80％弧度范围内, 以使测量更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5％、 ±10％或±20％的误差。如不相符, 超出误差范围, 则说明该电阻值变值了。B注意: 测试时, 特别是在测几十kΩ以上阻值的电阻时, 手不要触及表笔和电阻的导电部分; 被检测的电阻从电路中焊下来, 至少要焊开一个头, 以免电路中的其它元件对测试产生影响, 造成测量误差; 色环电阻的阻值虽然能以色环标志来确定, 但在使用时最好还是用万用表测试一下其实际阻值。
　　2水泥电阻的检测。检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。
　　3熔断电阻器的检测。在电路中, 当熔断电阻器熔断开路后, 可根据经验作出判断: 若发现熔断电阻器表面发黑或烧焦, 可断定是其负荷过重, 经过它的电流超过额定值很多倍所致; 如果其表面无任何痕迹而开路, 则表明流过的电流刚好等于或稍大于其额定熔断值。对于表面无任何痕迹的熔断电阻器好坏的判断, 可借助万用表R×1挡来测量, 为保证测量准确, 应将熔断电阻器一端从电路上焊下。若测得的阻值为无穷大, 则说明此熔断电阻器已失效开路, 若测得的阻值与标称值相差甚远, 表明电阻变值, 也不宜再使用。在维修实践中发现, 也有少数熔断电阻器在电路中被击穿短路的现象, 检测时也应予以注意。
　　4电位器的检测。检查电位器时, 首先要转动旋柄, 看看旋柄转动是否平滑, 开关是否灵活, 开关通、 断时”喀哒”声是否清脆, 并听一听电位器内部接触点和电阻体摩擦的声音, 如有”沙沙”声, 说明质量不好。用万用表测试时, 先根据被测电位器阻值的大小, 选择好万用表的合适电阻挡位, 然后可按下述方法进行检测。
　　A用万用表的欧姆挡测”1”、 ”2”两端, 其读数应为电位器的标称阻值, 如万用表的指针不动或阻值相差很多, 则表明该电位器已损坏。
　　B检测电位器的活动臂与电阻片的接触是否良好。用万用表的欧姆档测”1”、 ”2”(或”2”、 ”3”)两端, 将电位器的转轴按逆时针方向旋至接近”关”的位置, 这时电阻值越小越好。再顺时针慢慢旋转轴柄, 电阻值应逐渐增大, 表头中的指针应平稳移动。当轴柄旋至极端位置”3”时, 阻值应接近电位器的标称值。如万用表的指针在电位器的轴柄转动过程中有跳动现象, 说明活动触点有接触不良的故障。
　　5正温度系数热敏电阻(PTC)的检测。检测时, 用万用表R×1挡, 具体可分两步操作: A常温检测(室内温度接近25℃); 将两表笔接触PTC热敏电阻的两引脚测出其实际阻值, 并与标称阻值相对比, 二者相差在±2Ω内即为正常。实际阻值若与标称阻值相差过大, 则说明其性能不良或已损坏。B加温检测; 在常温测试正常的基础上, 即可进行第二步测试—加温检测, 将一热源(例如电烙铁)靠近PTC热敏电阻对其加热, 同时用万用表监测其电阻值是否随温度的升高而增大, 如是, 说明热敏电阻正常, 若阻值无变化, 说明其性能变劣, 不能继续使用。注意不要使热源与PTC热敏电阻靠得过近或直接接触热敏电阻, 以防止将其烫坏。
　　6负温度系数热敏电阻(NTC)的检测。
　　(1)、 测量标称电阻值Rt
　　用万用表测量NTC热敏电阻的方法与测量普通固定电阻的方法相同, 即根据NTC热敏电阻的标称阻值选择合适的电阻挡可直接测出Rt的实际值。但因NTC热敏电阻对温度很敏感, 故测试时应注意以下几点: ARt是生产厂家在环境温度为25℃时所测得的, 因此用万用表测量Rt时, 亦应在环境温度接近25℃时进行, 以保证测试的可信度。B测量功率不得超过规定值, 以免电流热效应引起测量误差。C注意正确操作。测试时, 不要用手捏住热敏电阻体, 以防止人体温度对测试产生影响。
　　(2)、 估测温度系数αt
　　先在室温t1下测得电阻值Rt1, 再用电烙铁作热源, 靠近热敏电阻Rt, 测出电阻值RT2, 同时用温度计测出此时热敏电阻RT表面的平均温度t2再进行计算。
　　7压敏电阻的检测。用万用表的R×1k挡测量压敏电阻两引脚之间的正、 反向绝缘电阻, 均为无穷大, 否则, 说明漏电流大。若所测电阻很小, 说明压敏电阻已损坏, 不能使用。
　　8光敏电阻的检测。A用一黑纸片将光敏电阻的透光窗口遮住, 此时万用表的指针基本保持不动, 阻值接近无穷大。此值越大说明光敏电阻性能越好。若此值很小或接近为零, 说明光敏电阻已烧穿损坏, 不能再继续使用。B将一光源对准光敏电阻的透光窗口, 此时万用表的指针应有较大幅度的摆动, 阻值明显减小。此值越小说明光敏电阻性能越好。若此值很大甚至无穷大, 表明光敏电阻内部开路损坏, 也不能再继续使用。C将光敏电阻透光窗口对准入射光线, 用小黑纸片在光敏电阻的遮光窗上部晃动, 使其间断受光, 此时万用表指针应随黑纸片的晃动而左右摆动。如果万用表指针始终停在某一位置不随纸片晃动而摆动, 说明光敏电阻的光敏材料已经损坏。
　　二、 电容器的检测方法与经验
　　1固定电容器的检测
　　A检测10pF以下的小电容
　　因10pF以下的固定电容器容量太小, 用万用表进行测量, 只能定性的检查其是否有漏电, 内部短路或击穿现象。测量时, 可选用万用表R×10k挡, 用两表笔分别任意接电容的两个引脚, 阻值应为无穷大。若测出阻值(指针向右摆动)为零, 则说明电容漏电损坏或内部击穿。B检测10PF～001μF固定电容器是否有充电现象, 进而判断其好坏。万用表选用R×1k挡。两只三极管的β值均为100以上, 且穿透电流要小。可选用3DG6等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的放大作用, 把被测电容的充放电过程予以放大, 使万用表指针摆幅度加大, 从而便于观察。应注意的是: 在测试操作时, 特别是在测较小容量的电容时, 要重复调换被测电容引脚接触A、 B两点, 才能明显地看到万用表指针的摆动。C对于001μF以上的固定电容, 可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电, 并可根据指针向右摆动的幅度大小估计出电容器的容量。
2电解电容器的检测
　　A因为电解电容的容量较一般固定电容大得多, 因此, 测量时, 应针对不同容量选用合适的量程。根据经验, 一般情况下, 1～47μF间的电容, 可用R×1k挡测量, 大于47μF的电容可用R×100挡测量。
　B将万用表红表笔接负极, 黑表笔接正极, 在刚接触的瞬间, 万用表指针即向右偏转较大偏度(对于同一电阻挡, 容量越大, 摆幅越大), 接着逐渐向左回转, 直到停在某一位置。此时的阻值便是电解电容的正向漏电阻, 此值略大于反向漏电阻。实际使用经验表明, 电解电容的漏电阻一般应在几百kΩ以上, 否则, 将不能正常工作。在测试中, 若正向、 反向均无充电的现象, 即表针不动, 则说明容量消失或内部断路; 如果所测阻值很小或为零, 说明电容漏电大或已击穿损坏, 不能再使用。C对于正、 负极标志不明的电解电容器, 可利用上述测量漏电阻的方法加以判别。即先任意测一下漏电阻, 记住其大小, 然后交换表笔再测出一个阻值。两次测量中阻值大的那一次便是正向接法, 即黑表笔接的是正极, 红表笔接的是负极。D使用万用表电阻挡, 采用给电解电容进行正、 反向充电的方法, 根据指针向右摆动幅度的大小, 可估测出电解电容的容量。
　　3可变电容器的检测
　　A用手轻轻旋动转轴, 应感觉十分平滑, 不应感觉有时松时紧甚至有卡滞现象。将载轴向前、 后、 上、 下、 左、 右等各个方向推动时, 转轴不应有松动的现象。B用一只手旋动转轴, 另一只手轻摸动片组的外缘, 不应感觉有任何松脱现象。转轴与动片之间接触不良的可变电容器, 是不能再继续使用的。C将万用表置于R×10k挡, 一只手将两个表笔分别接可变电容器的动片和定片的引出端, 另一只手将转轴缓缓旋动几个来回, 万用表指针都应在无穷大位置不动。在旋动转轴的过程中, 如果指针有时指向零, 说明动片和定片之间存在短路点; 如果碰到某一角度, 万用表读数不为无穷大而是出现一定阻值, 说明可变电容器动片与定片之间存在漏电现象。
　　三、 电感器、 变压器检测方法与经验
　　1色码电感器的的检测
　　将万用表置于R×1挡, 红、 黑表笔各接色码电感器的任一引出端, 此时指针应向右摆动。根据测出的电阻值大小, 可具体分下述三种情况进行鉴别:
　　A被测色码电感器电阻值为零, 其内部有短路性故障。B被测色码电感器直流电阻值的大小与绕制电感器线圈所用的漆包线径、 绕制圈数有直接关系, 只要能测出电阻值, 则可认为被测色码电感器是正常的。
　　2中周变压器的检测
　　A将万用表拨至R×1挡, 按照中周变压器的各绕组引脚排列规律, 逐一检查各绕组的通断情况, 进而判断其是否正常。B检测绝缘性能
　　将万用表置于R×10k挡, 做如下几种状态测试:
　　(1)初级绕组与次级绕组之间的电阻值;
　　(2)初级绕组与外壳之间的电阻值;
　　(3)次级绕组与外壳之间的电阻值。
　　上述测试结果分出现三种情况:
　　(1)阻值为无穷大: 正常;
　　(2)阻值为零: 有短路性故障;
　　(3)阻值小于无穷大, 但大于零: 有漏电性故障。

　3电源变压器的检测
　　A经过观察变压器的外貌来检查其是否有明显异常现象。如线圈引线是否断裂, 脱焊, 绝缘材料是否有烧焦痕迹, 铁心紧固螺杆是否有松动, 硅钢片有无锈蚀, 绕组线圈是否有外露等。B绝缘性测试。用万用表R×10k挡分别测量铁心与初级, 初级与各次级、 铁心与各次级、 静电屏蔽层与衩次级、 次级各绕组间的电阻值, 万用表指针均应指在无穷大位置不动。否则, 说明变压器绝缘性能不良。C线圈通断的检测。将万用表置于R×1挡, 测试中, 若某个绕组的电阻值为无穷大, 则说明此绕组有断路性故障。D判别初、 次级线圈。电源变压器初级引脚和次级引脚一般都是分别从两侧引出的, 而且初级绕组多标有220V字样, 次级绕组则标出额定电压值, 如15V、 24V、 35V等。再根据这些标记进行识别。E空载电流的检测。(a)直接测量法。将次级所有绕组全部开路, 把万用表置于交流电流挡(500mA, 串入初级绕组。当初级绕组的插头插入220V交流市电时, 万用表所指示的便是空载电流值。此值不应大于变压器满载电流的10％～20％。一般常见电子设备电源变压器的正常空载电流应在100mA左右。如果超出太多, 则说明变压器有短路性故障。(b)间接测量法。在变压器的初级绕组中串联一个10/5W的电阻, 次级仍全部空载。把万用表拨至交流电压挡。加电后, 用两表笔测出电阻R两端的电压降U, 然后用欧姆定律算出空载电流I空, 即I空=U/R。F空载电压的检测。将电源变压器的初级接220V市电, 用万用表交流电压接依次测出各绕组的空载电压值(U21、 U22、 U23、 U24)应符合要求值, 允许误差范围一般为: 高压绕组≤±10％, 低压绕组≤±5％, 带中心抽头的两组对称绕组的电压差应≤±2％。G一般小功率电源变压器允许温升为40℃～50℃, 如果所用绝缘材料质量较好, 允许温升还可提高。H检测判别各绕组的同名端。在使用电源变压器时, 有时为了得到所需的次级电压, 可将两个或多个次级绕组串联起来使用。采用串联法使用电源变压器时, 参加串联的各绕组的同名端必须正确连接, 不能搞错。否则, 变压器不能正常工作。I.电源变压器短路性故障的综合检测判别。电源变压器发生短路性故障后的主要症状是发热严重和次级绕组输出电压失常。一般, 线圈内部匝间短路点越多, 短路电流就越大, 而变压器发热就越严重。检测判断电源变压器是否有短路性故障的简单方法是测量空载电流(测试方法前面已经介绍)。存在短路故障的变压器, 其空载电流值将远大于满载电流的10％。当短路严重时, 变压器在空载加电后几十秒钟之内便会迅速发热, 用手触摸铁心会有烫手的感觉。此时不用测量空载电流便可断定变压器有短路点存在。

短波收听知识

1. 问: 甚麽是短波广播?

答: 近年来, 人民生活的普遍提高和电子工业的迅速发展, 短波收音机已达到普及程度,
用百十元就能够买到一台多波段的短波收音机了。短波( Short-Wave) 广播是以较高的发
射频率广播的( 由2.3 兆赫至26.1兆赫) , 这种电波的波长较短, 一般在11米到120米之间
; 中波广播的波长一般在180米到600米之间。中波波段只适合较近距离广播, 而短波波段
能够远距离传送。一般越洋的国际广播都以短波波段广播。

2.问: 短波广播与中波广播有甚麽不同呢?

答: 中波电波的传播, 其特性是沿地面传播的性能良好, 但发射 围较小, 一般只能涵盖方
圆几百公里的 围( 视发射功率大小及涵盖区的地形而定) 。中波广播的优点是, 在一定的
 围内收听效果良好, 不易被干扰。但障碍物对中波的传播影响较大, 山区收听困难较多。

　短波电波的传送, 主要靠利用在地球大气层之上的电离层对电波的反射作用。发射台把
短波讯号向天空发射, 电离层把短波电波反射回地面, 地面又把电波反射回电离层, 如此
重复就可将短波讯号传向远方, 如果发射功率足够大, 更可作全球广播。当短波电台发射
时, 既有向天上发射的天波, 也有沿地平面传播的地波。由於地波沿地平面传播时, 易受
地面障碍的影响, 地波强度迅速衰减, 因此地波只能传播到离发射台较近的地。

问: 短波广播的优缺点

答: 在收听短波广播时, 我们会发现有以下的缺点:

(1).寻找电台较难: 在一些热门的波段比如: 25公尺和31公尺波段, 很多电台挤在一起,
很难在这其中选到你所要的电台。特别是发射功率较小的电台更难找到她们。

(2).杂音很多( 中波和超短波相比, 收听短波广播噪音较大。)

(3).有时讯号忽强忽弱。

(4).播音讯号微弱, 容易受到干扰。以上所提到的是短波广播难以克服的困难, 但为甚麽
我们还是选用短波广播的方式播音呢? 那是因为短波, 能够把讯号送到较远的地方, 能够
超越地理环境的阻隔, 向那些不能去设立发射台的遥远地区传播信息的最简便方法。

学过电磁学的听众, 对以下的公式绝不会陌生:

波长×频率＝光速

λ × ν＝Ｃ

(Ｃ＝300,000 公里／秒)

λ: (单位)　米

ν: (单位) 周／秒

中波、 短波和超短波波段的划分是以波长来分域的。

中波( MW或AW; 波长由180米至600米) 这是最普通使用的无线电广播波段, 用最普通的收
音机就可收听。
超短波( FM; 波长2.7米至3米) 超短波广播是近年来发展最快的无线电广播, 主要是因为
超短波调频广播可播出高度传真的立体声节目, 而且不易受到干扰、 极少噪音, 但传播 围
很有限。
短波( SW; 11米至120米) 短波收音机上用SW表示短波波段, 如: 果短波收音机有几个短波
波段的话, 就用SW1、 SW2、 SW3……来示。短波广播多用於国际广播, 但地域辽阔的国家比
如中国, 也用作本土广播之用。短波收音机的频率刻度盘上, 一般同时标出波长与频率,
其中波长只能粗略表示波段的 围, 而电台所使用的频率是最精密的表示方式。一般每个电
台所使用的频道之间只差5千赫。赫即赫兹( Hertz) 单位是: 周／秒

收音机质量的优劣, 会令收听效果, 产生很大的差异。想收听好短波广播节目, 最好使用
多波段的收音机。所谓多波段收音机, 是指把每个波段展开占满整个刻度盘, 使寻找电台
比较容易、 而且方便。比如: 只有一个短波段的收音机, 31公尺波段在刻度盘上只是一条
粗线, 在这波段上只能分辨出极少的几个发射很强的电台, 而其它电台则被掩盖。如果是
多波段短波收音机, 31公尺波段是被展开成整个刻度盘那麽长, 你能够非常仔细的调校调
谐电容器, 能够分辨出很多电台来。连发射不很强的电台也能听得清楚。近年来有不少短
波收音机, 使用先进的数字式调谐器。使用者只需输入电台所使用的频率资料, 即刻准确
的自动调到所要寻找的电, 十分精密也十分方便。当前国内市场上有多个国产机种供应,
但价钱较昂贵。多波段, 数字调谐式短波收音机, 收听效果最为理想。选择收音机要留意
以下几方面的性能:

1.灵敏度: 灵敏度越高的收音机, 越容易收听短波广播, 特别是收听发射不很强的电台时
会有很大帮助。

2.选择性: 由於短波电台之间相距很近( 只有5千赫之差) , 收音机选择性良好, 能够减少
旁边电台的干扰。

3.收音的稳定程度: 好的收音机, 在不同的环境下, 比如: 周围的温度、 湿度、 屏蔽物等
不同情况下, 收音机都能稳定收音。

4.音色及响度: 视收音机的档次而定, 一般是较大型的收音机效果会好些。越小型的收音
机越难达到此要求。

耗电量: 较大型的收音机, 应当有内置直流电源或有直流电源插孔, 因为较大型的收音机
设备较全, 功能也多、 音量也大, 但耗电也大。经常使用乾电池成本较高, 因此选购时应
考虑。
1.收听地点的周围, 如是空旷的平地, 接收效果最好。如果收听地点在山谷中或在高楼大
厦的夹缝中, 或在高山的山边都会影响收听。

2.收听地点在砖木结构的房屋中, 电波不会被屏蔽, 因此收听效果也好。如在钢筋水泥的
建 物中或在有金属外壳的建 物, 比如: 在工厂的铁篷厂房中收听, 电波被屏蔽接收效果
不好。

3.收听地点周围有马达等电器运作, 会影响短波广播的收听。

4.日夜对收听的影响: 收听短波广播最好的时间是日出日落前後最好, 因为短波电波的传
播主要靠电离层对电波的反射, 日出日落前後的一段时间电离层受太阳辐射比较温和, 电
离层扰动较少因此比较平滑, 反射性能良好, 接收短波电波也最好。白天太阳对大气层强
烈辐射, 电离层受到扰动, 短波的传递也受到较大的影响。深夜时段由於电离层受不到太
阳的辐射, 这时电离层变薄, 也影响短波广播的传送。特别是较高频道的传播, 会受到较
大的影响。

所有影响电离层稳定的因素都会影响短波电波的传送。比如: 太阳黑子的活动对地球短波
通讯影响极大, 在太阳黑子爆发时电离层发生磁暴现象, 甚至使短波通讯完全中断。
其它电台的干扰: 如果两个电台所使用的频率相近, 发射强的电台会把发射弱的电台掩盖
。使得我们听不清, 甚至听不到发射较弱的电台。
因为电离层的变化影响短波的发射, 因此也影响收听短波广播。

1.季节的变化对电离层有一定的影响, 主要影响是冬夏有别。在冬季, 由於电离层受太阳
辐射减低, 影响了每天各时段所使用的频率。特别是在晚间更需用较低的频率发射才能把
电波播送到目的地, 因为晚间电离层受太阳辐射少而变薄, 这时高频的电波会穿出电离层
。由於这个原因, 世界各大广播电台都会按季节的转变而更改合适的广播频率。

2.太阳黑子活动强弱变化周期为 。专家们指出, 太阳活动低潮期, 短波广播就会受到
很大的影响。因为太阳辐射减弱, 电离层变薄。电离层的形成是由於太阳辐射线照射电离
层中的气体分子, 使其发生电离而生成带正电的正离子和带负电的负离子。太阳辐射减弱
, 电离层中的离子数量减少, 电离层就会变薄。电离层变薄, 较高频率的短波电波会穿过
电离层不能将电波反射回地面, 使得短波广播遇到很大的困难。在这时迫使差不多所有电
台都以低频作广播。因为较低频的短波电波不易穿过电离层, 能被电离层反射回地面而被
收音机所接收。这时各电台在有限的广播频道内争夺频道空间, 难免造成互相干扰。专家
指出, 特别是在太阳低活动期冬季的夜晚电离层极薄, 尽管使用低频率广播也很难将电波
有效的发射到目的地去。有报导说, 1995年处於太阳活动的低潮期, 而下一个太阳活动低
潮期在 , 这将是收听短波广播效果最差的年头。

首先考虑的是拥有一台优质的多波段收音机, 其次是自己动手安装一条室外天线, 收音效
果会大大提高。

1.最理想的是安装一条室外天线, 效果会很理想。方法是在室外拉一条水平於地面的金属
导线, 离地面的高度可因当地的环境决定, 最好高过屋顶。天线的两端要与大地绝缘, 这
可用绝缘子, 或可用绝缘物( 不导电的物质, 如陶瓷、 塑料、 玻璃) 代替绝缘子。从天线
上接一条引线入屋( 引线应尽量短) , 接在收音机的外接天线插口上。如无天线插口可接
在收音机的拉竿天线上。如在多雷的地区, 天线不要架得太高, 而且要加装避雷器。

2.如果条件不许可安装室外天线, 也可在室内的高处拉一条类似室外天线的室内天线, 长
短不拘, 都可收到一定的效果。住在楼房里的收听者, 也可将一条导线伸出窗口外, 也可
把天线接在金属窗框上, 都不妨试一试, 或许能收到意想不到的效果。

标准时间标准频率发播台介绍

标准时间标准频率发播台, 在全世界只有几个国家有, 中国是其中之一。我们国家从1953年开始试播, 1959年正式发播。由上海天文台、 陕西天文台、 北京天文台、 紫金山天文台、 云南天文台, 还有武汉的武昌时辰站的天文测时资料进行综合处理来确定时间, 分别由隶属陕西天文台和上海天文台的两个标准时间标准频率发播台发送。

　　上海天文台从19 开始用无线电授时, 一直延续至今。当前使用的发播呼号: BVP, XSG, 发播频率: 5.0MHZ、 10.0mhz、 15.0MHZ、 9.315MHZ、 5.430MHZ。发射台地理位置, 东经121°26′, 北纬31°12′。

    陕西天文台使用的呼号为: BPM( 短波) 、 BPL( 长波) 发射台位置, 东经109°33′, 使用频率: 2.5MHZ、 5.0MHZ、 10.0MHZ、 15.0MHZ、 100KHZ。

　　现在中国的标准时间、 标准频率发播台早已使用铯原子钟做为基准, 我们收到的误差精度是: 短波段时间误差为＜1毫秒, 频率误差为10负8次方, 长波段时间误差＜2微秒, 频率精度10负11次方。

    另外, 美国的授时台呼号为: WWV、 WWVH、 WWWVL、 WWYB、 NSS等, 频率为: 2.5、 5.0、 10.0、 15.0、 20.0、 25.MHZ和20KHZ、 60KHZ、 21.4KHZ、 100KHZ等。

    法国授时台呼号: FFH、 FTK, 频率: 2.5MHZ、 10775KHZ。

    西德授时台呼号: DAM, 频率: 4265、 6475.5、 8638.5、 12763.5、 16980.4KHZ。

    澳大利亚授时台呼号: VNG, 频率: 4500、 7500、 1 KHZ。

    俄罗斯、 日本、 英国也都有自己的授时台

接收机的天馈线( 一)

　　天线在无线电通信技术中是起到发射或接收电磁波的作用, 天线性能的优良与否, 往往在无线通信中起到事半功倍的作用。从原理上讲, 发射天线和接收天线是互易的, 但在实际应用中还是有差别的。一副在某一段频率上发射性能优良的天线, 一定也是在该段频率上接收性能优良的接收天线, 但随便一条能接收的天线, 却不一定也是优良的发射天线。大部分研究和讨论天线的文章、 资料都偏重于发射方面, 其实, 关于天线的接收方面也有很大的考究, 这一点, 对我们侧重无线电接收的爱好者来说, 往往显得尤为重要。

　　一般来说( 除了发射和接收共用的天线) , 发射天线为了突出和强调发射效果, 往往采用谐振天线( 窄带天线) , 而接收天线却往往采用非谐振天线( 宽带天线) , 即使接收天线回路在某些频率上存在谐振, 但天线回路衡量谐振程度的品质因数( Q值) 还是比较低的, 这样的天线基本上能够看成是非谐振天线。如果用想同一条天线来完成全波段接收, 包括V/U波段, 甚至到1G以上频率的接收, 最好是选择一些厂家经过专门设计的宽带天线, 有些宽带天线能够工作在500KHz-1500MHz的频率范围内, 但宽带天线( 非谐振天线) 接收弱信号的效果总是不如窄带天线( 谐振天线) 。至于随便拿来一条几米长的导线或是其它的天线充当全频天线来搞全频接收, 肯定不会有好的效果。

　　衡量一个天线发射和接收性能的优劣, 主要有这样几个技术指标。

一、 天线效率

　　天线效率和架设天线的导体材质、 天线形状、 工作频率、 天线长度、 天线架设高度有关。

1、 天线材质

　　尽量选择导电性能好、 电阻率低的金属材料, 如银、 铜、 铝等。由于银线材的成本太高, 因此实际应用中最好选择电工纯铜线.由铜矿石冶炼后, 除去杂质, 特别要减少氧化物, 再经过电解后得到电解铜, 然后拉成丝。这种电工纯铜的杂质少, 电阻率很低。一些正规国营电线厂生产的电线和漆包线都属于这类线材。现在市场上还常常见到一些乡镇企业或个体户用回收的废旧铜冶炼后( 再生铜) 生产的电线, 这种铜线材所含杂质较多, 电阻率也较大, 如果用这种线材制做天线时, 天线的效果不会很好, 往往还会增大接收时的白噪声, 不利于弱信号的接收。用各种线材制作天线时, 截面大的线材接收效果好于截面小的线材。由于高频信号的集肤效应, 同样截面时, 多股线材的接收效果好于单股线材。铝材料一般在制作八木天线时用的较多。

2、 天线的形状

　　为了提高天线的效率, 往往在不同波段采用不同形状的天线, LW段以长线天线为主, MW段以长线天线和环状天线为主, SW段以长线天线、 偶极天线和八木天线为主, FM段和V/U波段以八木天线和鞭状天线为主, 800M以上的微波段以板状天线和抛物面天线为主。

3、 工作频率

　　工作于不同频率的天线, 其效率也是不同的, 天线的效率一般都随工作频率的提高而增加, 高频天线的效率一般都高于
低频天线。有资料表明: 长波天线的效率为10%—40%, 中波天线的效率为70%—80%, 短波天线的效率为90%—95%, 超短波( FM、 V、 U) 和微波天线的效率为95%—99%。

4、 天线的长度

　　当天线的有效长度接近其工作频率半波( 1/2波长) 的正整数倍时, 天线的效率较高, 若这个倍数增加时, 天线的效率
还会进一步提高, 但波长数( 天线长度) 的增加与效率的提高不是成正比关系。环型天线的直径增加时, 天线效率会提高, 环型天线的圈数增加时, 天线的效率也会进一步提高。抛物面天线的直径增加时, 天线效率的提高会更明显。

5、 架设高度

　　一般来说, 天线架设得越高其效果越好, 当然这个高度是相正确, 实际架设时还要根据环境和架设的成本投资来取舍。
但接收天线在 V 段以上频率使用时, 并不是架设得越高越好, 这是因为 V段以上的频率, 其场强在空间的垂直分布是不均匀的, 有时天线位置架设得低一点的效果反而好于高处的效果。

二、 天线的方向性

　　我们衡量一个天线在发射和接收电磁波性能的优劣时,还要了解天线性能指标的另一个参数——天线的方向性, 也就是天线在360°的空间里对各个方向发射和接收电磁波的能力。实际应用中, 我们主要关心的是天线在水平方向上的发射和接收电磁波的能力, 或者要求天线在我们希望的某些方向上有尽可能大的发射和接收电磁波的能力。

　　天线的理论基础是电磁场理论, 经过麦克斯韦方程加简化了的边界条件能够计算出并确定天线在各个方向上的发射和接收电磁波的结果, 这一结果我们能够用极坐标表示的天线方向图来描述。经过计算得到的这一结果往往太理想化了,有时和实际的天线还有较大的误差。因此, 正规生产天线厂家的产品, 往往是在电磁消声室里经过实测的的方法得到该类型天线的方向图, 我们能够根据自己的需要选择合适方向图的成品天线。业余条件下, 自制天线的方向图, 能够参考已知同类型天线的方向图。

　　提到天线的方向图, 还要了解电磁波的极化。所谓极化, 就是电磁波的电场分量在传播时, 是与大地平行的还是垂直的, 这样, 便有了水平极化和垂直极化之分。公众广播电台的LM、 MW、 SW、 FM、 TV广播基本上都是采用水平极化方式, 业余电台在HF段也是采用水平极化方式。业务电台的V、 U段通信( 我们经常使用的对讲机, 寻呼机等, 包括业余电台的V、 U段通信) 、 AIR、 GSM、 CDMA等, 基本上是采用垂直极化的方式, 接收时, 为了得到最好的接收效果, 接收天线在实际安装时, 应尽量与所接收电磁波的极化方式一致, 也就是天线的有效单元是采用水平还是垂直方式安装。但800兆以上的频率, 接收天线的极化影响并不明显, 而且是频率越高, 越不明显。另外, 接收位置的信号场强高时, 接收天线的极化效应不明显, 场强弱时, 接收天线的极化效应明显。环型天线是个例外, 低阻的环型天线是接收电磁波的磁场分量, 高阻环型天线的接收对电磁波的磁场分量和电场分量兼而有之, 正是由于环型天线结构和接收原理的特殊性, 实际使用时我们能够不用去考虑环型天线的极化
效应, 只需考虑天线的方向性。
　　另外, 无线电波在传输的过程中, 经过多径传播后, 往往不能保证到达接收位置时还保持严格的极化方式, 总会发生一些改变 。例如, 短波无线电信号传播时在电离层和大地之间的多次弹跳, 无线电波经过高山大川时的绕射, 城市里高大建筑物对无线电波的反射, 等等。说到天线的方向性, 基本上能够分为两大类, 全向天线和定向天线。

1、 全向天线

　　全向天线的方向图是一个以天线所在位置为圆心的一个圆形, 或是一个不规则的圆形。公众广播电台为了得到尽可能大的广播覆盖区域, 也能够看成是完成点对面的通信, 特别是中波和调频广播, 还有电视广播, 主要是完成本地区的覆盖, 它的发射天线采用的就是全向天线。但短波广播电台却是例外。我们常见到的对讲机( 包括各种手持对讲机、 接收机) 使用的天线, 车载对讲机在移动车辆上使用的吸盘天线、 夹持天线都属于全向天线, 鞭状天线也是典型全向天线。我们爱好者经常见到的长线天线也能够算是全向天线。

2、 定向天线

　　定向天线的方向图, 能够看成是天线位置在花芯的, 一朵花的花瓣的图形, 不过这朵花的花瓣可能只有一、 两个, 或是有几个, 也可能这些花瓣有大有小, 有宽有窄, 有长有短, 这些花瓣, 我们把它称为波瓣。不同类型的定向天线, 其方向图也是不一样的。有时, 为了特别强调天线在某一方向上的效果, 我们能够采用波瓣长而窄的定向天线。在进行抗干扰接收时, 或是进行中波和调频广播的远程接收时, 常常这样做。短波公众广播电台是用来完成跨地区、 跨国界、 跨洲际的广播, 它的发射天线常常采用定向天线。业务通信电台在V/U段进行点对点的通信时也要用到定向天线。我们常常见到的半波偶极天线、 折合振子天线、 斜拉天线、 倒V天线、 八木天线、 环型天线等都是属于定向天线。有时我们也能够把一个全向天线和一个定向天线组合在一起, 来得到一个具有特殊方向图的组合天线, 也能够把几个具有相同方向图的定向天线组合在一起, 来得到一个全向天线。

常见单位换算

长度　

1千米( km) =0。621英里( mile)
1米( m) =3。281英尺( ft) =1。094码( yd)
1厘米( cm) =0。394英寸( in)
1埃=10-10米( m) 　
1英里( mile) =1。609千米( km) 　
1英寻( fm) =1。829( m) 　1英尺( ft) =0。3048米( m) 　
1英寸( in) =2。54厘米( cm) 　
1海里( n　mile) =1。852千米( km) 　
1链=66英尺( ft) =20。1168米　1码( yd) =0。9144米( m) 　
1密耳( mil) =0。0254毫米( mm) 　
1英尺( ft) =12英寸( in) 　
1码( yd) =3英尺( ft) 　1杆( rad) =16。5英尺( ft) 　
1英里( mile) =5280英尺( ft) 　
1海里( n　mile) =1。1516英里( mile)

面积　

1平方公里( km2) =100公顷( ha) =247。1英亩( acre) =0。386平方英里( mile2) 　
1平方米( m2) =10。764平方英尺( ft2) 　1公亩( are) =100平方米( m2) 　
1公顷( ha) =10000平方米( m2) =2。471英亩( acre) 　
1平方英里( mile2) =2。590平方公里( km2) 　1英亩( acre) =0。4047公顷( ha) =4。047×10-3平方公里( km2) =4047平方米( m2) 　
1平方英尺( ft2) =0。093平方米(m2)　1平方英寸( in2) =6。452平方厘米( cm2) 　
1平方码( yd2) =0。8361平方米( m2) 　

体积　

1立方米( m3) =1000升( liter) =35。315立方英尺( ft3) =6。29桶( bbl) 　
1立方英尺( ft3) =0。0283立方米( m3) =28。317升( liter) 　1千立方英尺( mcf) =28。317立方米( m3) 　
1百万立方英尺( MMcf) ＝2。8317万立方米( m3) 　
10亿立方英尺( bcf) =2831。7万立方米( m3) 　1万亿立方英尺( tcf) =283。17亿立方米( m3) 　
1立方英寸( in3) =16。3871立方厘米( cm3) 　
1英亩·英尺＝1234立方米( m3) 　1桶( bbl) =0。159立方米( m3) =42美加仑( gal) 　
1美加仑( gal) =3。785升( 1)
1美夸脱( qt) =0。946升( 1) 　1美品脱(
