东南大学电子信息工程东南大学电子信息工程34各种基本组态放大电路的分析比较.pptx

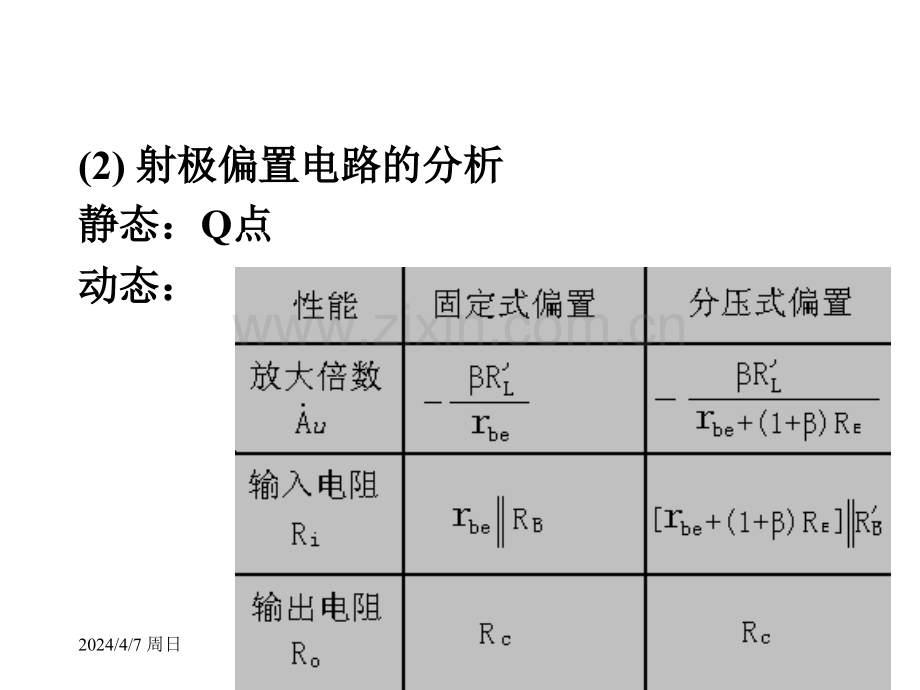

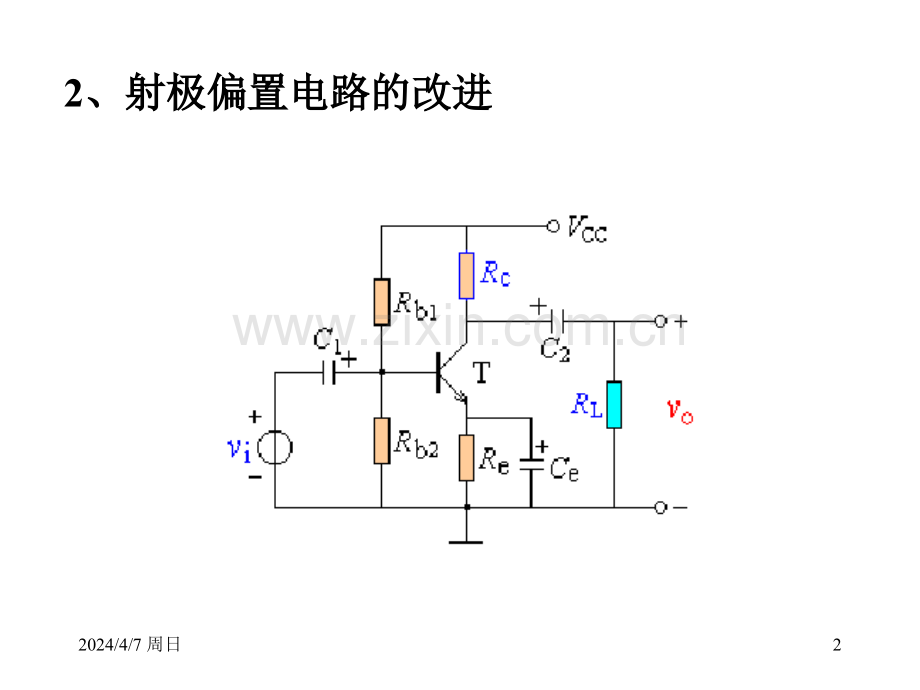

2024/4/7 周日1(2)射极偏置电路的分析射极偏置电路的分析静态：静态：Q点点动态：动态：2024/4/7 周日22、射极偏置电路的改进、射极偏置电路的改进2024/4/7 周日33、放大电路稳定偏置的方法、放大电路稳定偏置的方法2 电流源偏置电路电流源偏置电路（1）掌握电流源电路的基本工作原理，输出电流）掌握电流源电路的基本工作原理，输出电流的计算。包括：基本电流源、镜像电流源、比例的计算。包括：基本电流源、镜像电流源、比例电流源、微电流源、多电流源。电流源、微电流源、多电流源。（2）电流源电路的应用）电流源电路的应用 为放大电路提供稳定的直流偏置，稳定为放大电路提供稳定的直流偏置，稳定Q点。点。作为放大电路的交流负载，从而提高作为放大电路的交流负载，从而提高 。2024/4/7 周日43.4 各种基本组态放大电路的分析与比较3.4.1 共基组态基本放大电路3.4.2 共集组态基本放大电路3.4.3 场效应管放大电路3.4.4 共源组态基本放大电路3.4.5 共漏组态基本放大电路3.4.6 各种组态放大电路的比较2024/4/7 周日53.4.1 共基组态基本放大电路(1)(1)直流分析直流分析 与共射组态相同。共基组态放大电路 共基放大电路的直流通路2024/4/7 周日6(2)(2)交流分析交流分析电压放大倍数2024/4/7 周日7输入电阻输出电阻 Ro RC2024/4/7 周日8共共基基电路特点：电路特点：1、放大倍数与共射电路反相2、Ri 低3、Ro与共射电路相同2024/4/7 周日93.4.2 共集组态基本放大电路(1)(1)直流分析直流分析2024/4/7 周日10(2)(2)交流分析交流分析中频电压放大倍数中频电压放大倍数2024/4/7 周日11 输入电阻输入电阻2024/4/7 周日12输出电阻输出电阻（动画3-6）将输入信号短路，负载开路，由所加的电压 可以求出电流2024/4/7 周日13共共集集电路特点与应用：电路特点与应用：1、=射极输出器射极输出器=电压跟随器电压跟随器2、Ri 高（高阻输入级）高（高阻输入级）3、Ro低（低阻输出级）低（低阻输出级）阻抗变换级（中间缓冲级）2024/4/7 周日14双极型三极管双极型三极管 场效应三极管场效应三极管 两点不同：两点不同：CCCS VCCS受控源类型受控源类型 偏置电路偏置电路 3.4.3 3.4.3 场效应管的放大电路场效应管的放大电路2024/4/7 周日153.4.4 3.4.4 共源组态基本放大电路共源组态基本放大电路共源共源 共射共射静、动态分析！静、动态分析！2024/4/7 周日16直流通路(1)静态分析静态分析2024/4/7 周日17静态分析（静态分析（Q Q：UGS、ID、UDS）计算法：计算法：自给式直流偏置电路自给式直流偏置电路UGS=UGUS=ID RSID=IDSS1(UGS/UGS(off)2UDS=VDDID(RD+RS)图解法：图解法：2024/4/7 周日18(2)(2)交流分析交流分析 比较双极型三极管和场效比较双极型三极管和场效应管放大电路，它们只是应管放大电路，它们只是在偏置电路和受控源的类在偏置电路和受控源的类型上有所不同。只要将微型上有所不同。只要将微变等效电路画出，就是一变等效电路画出，就是一个解电路的问题了。个解电路的问题了。2024/4/7 周日19电压放大倍数电压放大倍数输入电阻输入电阻 输出电阻输出电阻2024/4/7 周日203.4.5 3.4.5 共漏组态基本放大电路共漏组态基本放大电路分压式分压式直流偏置电路共漏共漏共集共集(1)(1)静态分析静态分析2024/4/7 周日21(2)(2)交流分析交流分析2024/4/7 周日22电压放大倍数电压放大倍数输入电阻输入电阻2024/4/7 周日23 输出电阻输出电阻2024/4/7 周日243.4.6 3.4.6 各种组态放大电路的比较各种组态放大电路的比较动态性能比较表动态性能比较表:2024/4/7 周日25CE/CB/CCCE/CB/CC CS/CG/CDCS/CG/CDRi CS：RGCG：RS/(1/gm)CD：RG3+(RG1/RG2)Ro CS：RDCG：RDCD：RS/(1/gm)2024/4/7 周日26各种组态放大电路的比较各种组态放大电路的比较a、对应关系，体现在动态性能上、对应关系，体现在动态性能上b、输入电阻，、输入电阻，场效应管放大电路场效应管放大电路比双极型比双极型高高c、输出电阻，、输出电阻，cc与与cd都较小，带负载能力强都较小，带负载能力强2024/4/7 周日274、共基组态放大电路放大倍数与共射电路反相Ri 低Ro与共射电路相同2024/4/7 周日28上节课内容提要1、共集组态基本放大电路 =射极输出器射极输出器=电压跟随器电压跟随器 Ri 高（高阻输入级）高（高阻输入级）Ro低（低阻输出级）低（低阻输出级）2024/4/7 周日292、共源组态自给式直流偏置电路自给式直流偏置电路共源共源 共射共射2024/4/7 周日303、共漏组态共漏共漏共集共集分压式分压式直流偏置电路
