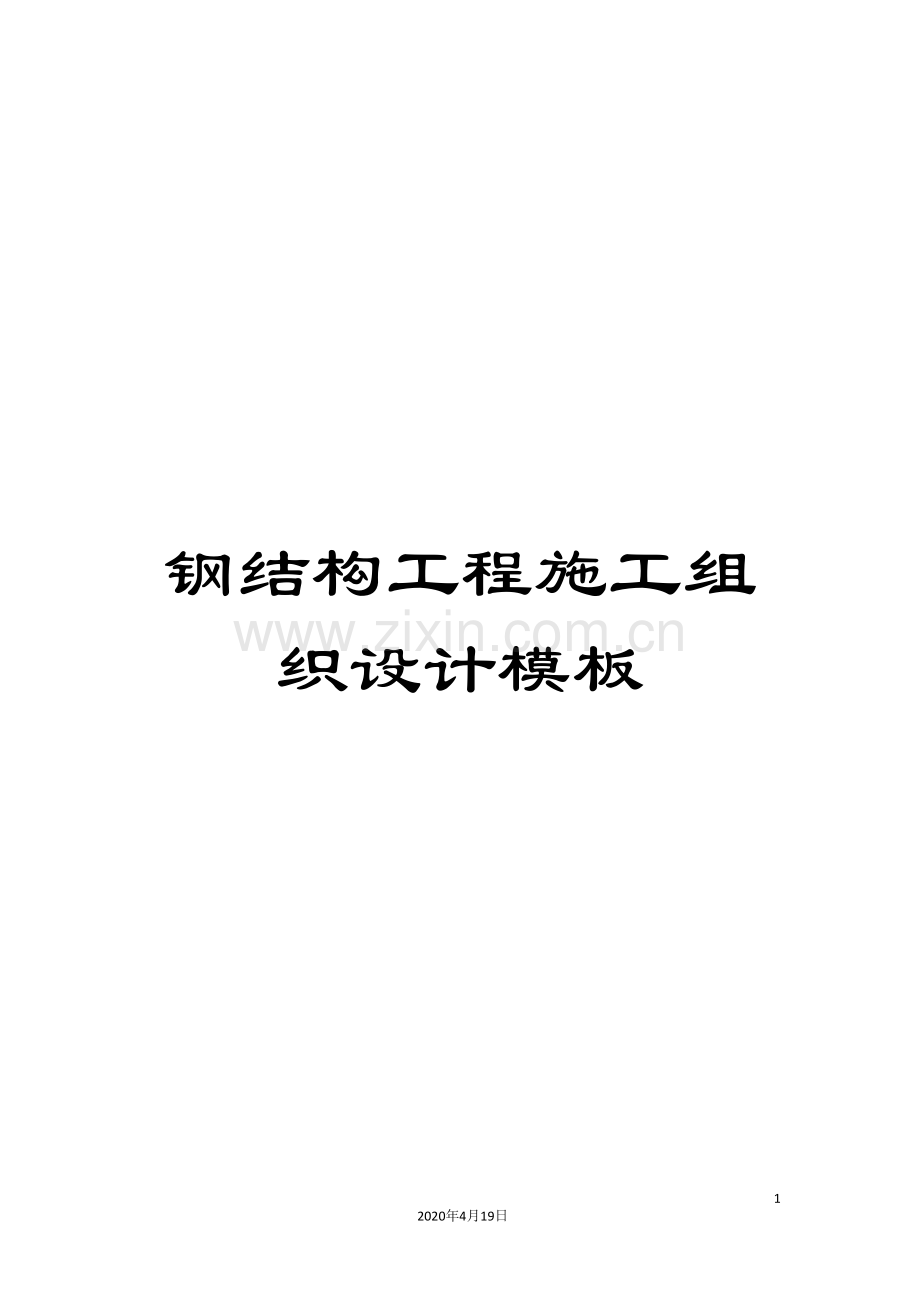

钢结构工程施工组织设计模板.doc

钢结构工程施工组织设计模板

42
2020年4月19日
文档仅供参考

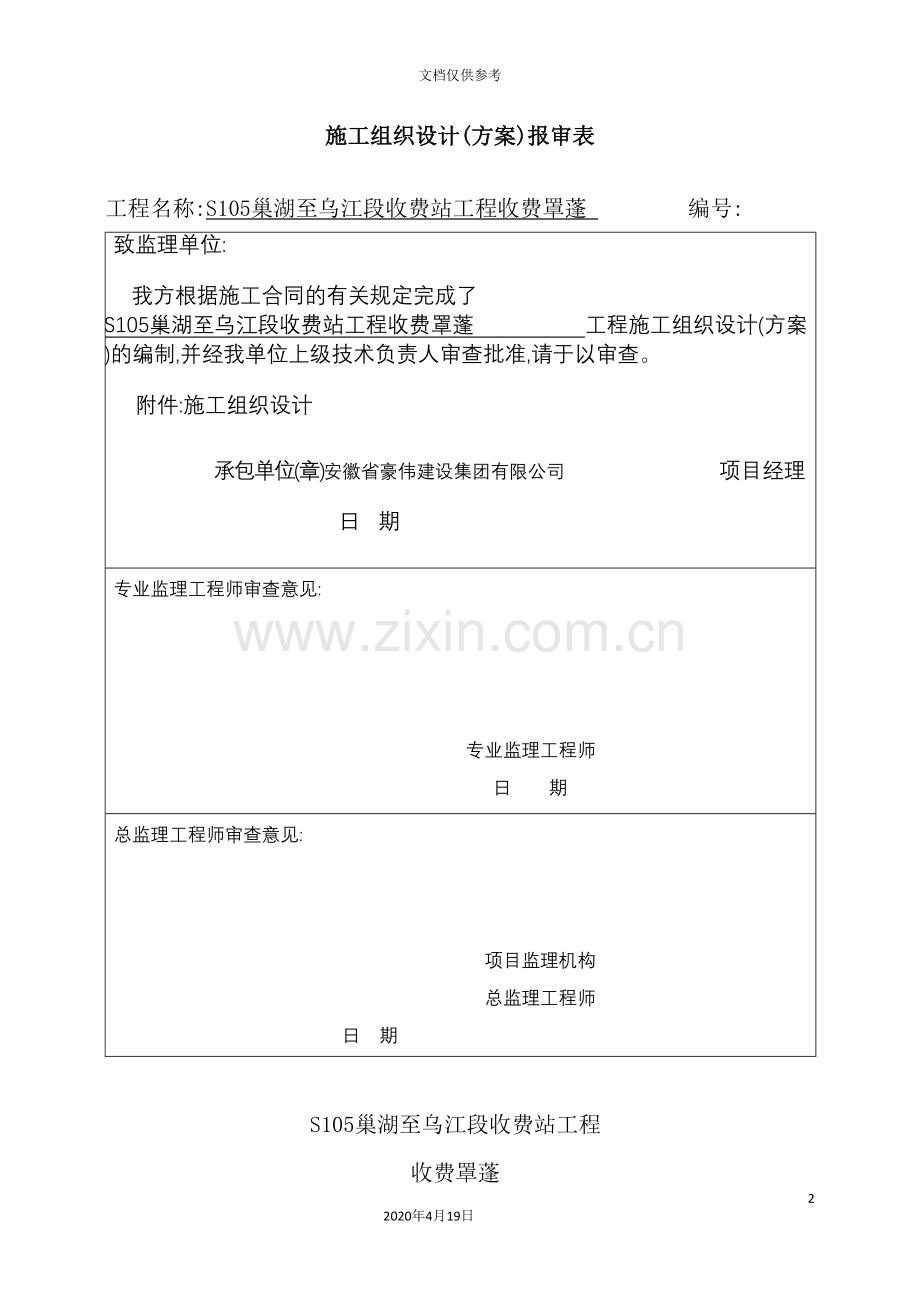

施工组织设计(方案)报审表

工程名称:S105巢湖至乌江段收费站工程收费罩蓬 编号:
致监理单位:
我方根据施工合同的有关规定完成了 S105巢湖至乌江段收费站工程收费罩蓬 工程施工组织设计(方案 )的编制,并经我单位上级技术负责人审查批准,请于以审查。
附件:施工组织设计
承包单位(章)安徽省豪伟建设集团有限公司 项目经理
日 期

专业监理工程师审查意见:

专业监理工程师　　　　　　　　
日　　期

总监理工程师审查意见:

项目监理机构　　　　　 　　
总监理工程师　　　　　　 　
日　期

S105巢湖至乌江段收费站工程
收费罩蓬

施
工
组
织
设
计

安徽省豪伟建设集团有限公司
二O一四年八月十八日

审 批 表

工程名称
S105巢湖至乌江段收费站工程
收费罩蓬
建设单位
安徽省公路投资有限责任公司
施工单位
安徽省豪伟建设集团有限公司
项目负责人

编制人

技术科审核
年 月 日
总工审核
年 月 日

钢结构工程施工组织设计
目 录
1、编制说明……………………………………………………………4
2、工程概况……………………………………………………………5
3、施工准备计划………………………………………………………4
4、施工总体部署………………………………………………………5
5、主要分部分项施工方法……………………………………………7
6、主要技术措施…………………………………………………… 16
7、质量保证体系及措施…………………………………………… 18
8、工期进度安排及保证措施……………………………………… 20
9、安全保证措施…………………………………………………… 20
10、文明施工保证措施…………………………………………… 24
11、附图、附表…………………………………… ……………… 25

1、 编制依据
本工程施工组织设计编制依据如下:
1、S105巢湖至乌江段收费站工程收费罩蓬工程施工组织设计是根据下列文件、图纸、工程法规、质量检验评定标准等依据编制而成。
(1) S105巢湖至乌江段收费站工程收费罩蓬工程施工图纸;
(2) 施工现场实地踏勘;
(3) 国家有关建筑工程法规、规范与文件;
(4) 建筑施工安全检查标准JGJ59— ;
(5) 本公司ISO9002国际质量体系、<质量手册>、<程序文件>、<技术标准>及拥有的技术力量;
2、本施工组织设计遵守的有关规范、标准:
(1)<工程测量规范>GB50026— ;
(2)<钢结构设计规范>GBJ50017— ;
(3)<钢结构工程施工及规范>GB50205— ;
(4)<建筑钢结构焊接规程>JGJ81—91;
(5)<钢焊缝手工超声波探伤方法和探伤结果分级>GB11545—89;
(6)<涂装前钢材表面锈蚀等级和除锈等级>GB8923—88;
(7)<低合金钢焊条>GB5118—85;
(8)<碳钢焊条>GB5117—85;
(9)<建筑施工安全检查评分标准>JGJ59— ;
(10)<建筑施工高处作业安全技术规范>JGJ80— ;
(11)<建筑机械使用安全技术规程>;
(12)<施工现场临时用电安全技术规范>JGJ46— ;
(13)<建筑地基与基础工程施工质量验收规范>
(14)<混凝土结构工程施工质量验收规范>
(15)<电气装置安装工程电缆线路施工及验收规范>
(16)<建筑给水排水及采暖工程施工质量验收规范>
2、工程概况
工程名称:S105巢湖至乌江段收费站工程收费罩蓬
建设单位:安徽省公路投资有限责任公司
设计单位:安徽省交通规划设计研究院
监理单位:安徽省高等级公路工程有限公司
施工单位:安徽省豪伟建设集团有限公司
结构层数:一层 建筑面积:997㎡
结构形式:单层网架
计划开工: 月 日
本工程位于安徽省和县,单层网架工程,相对±0.000相对于绝对标高14.988,合理使用年限50年,抗震设防烈度为六度,耐火等级为二级,网架为二级耐火等级刷防火涂料。
基础及主体结构
结构材料:
1、混凝土强度等级:基础垫层C15,承台及短柱为C25,基础回填用C15砼。
2、钢材、焊条:
①、网架结构:采用Q235B钢管螺栓球为45号钢40Cr,无纹螺母Q235B钢锻件。
③、焊条选用E43XX、E50XX。
3、施工准备计划
3.1 施工技术准备:
积极组织技术人员认真审阅图纸,做好图纸设计交底和技术交底的准备工作,备齐工程所需的资料和标准图集,编制施工图预算和分部工程材料计划以及劳动力需求计划和工机具的需要情况。向施工人员进行施工组织设计和技术交底,把工程的设计内容、施工计划和施工技术要求等,详尽的向施工人员讲解清楚,落实施工计划,制定技术责任制的必要措施。做好现场定位桩的测设工作,完成工程的定位放线工作等。
3.2 物资的准备:
根据施工预算和分部分项工程施工方法和施工进度的安排,组织货源,确定加工、供应地点和供应方式,签订物资供货合同。根据各种物资的需要量计划和合同,拟定运输计划和运输方案。按照施工总平面图的要求,组织物资按计划时间进场,在指定地点,按规定方式进行储存和保管。
3.3 劳动力等组织准备:
成立以项目经理为领导的项目经理部的组织机构(组织机构图见附表11),建立健全各项规章管理制度,确定劳动组织的领导机构名额和人选,坚持合理分工与密切协作相结合的原则,把有施工经验、有创业创新精神、工作效率高的人选入领导机构。
建立精干的施工队伍,要认真考虑专业工种的合理配合,技工和普工的比例要满足合理的劳动组织要求,按组织施工方式的要求确定建立混合施工队组或专业施工队组及其数量。按照开工日期和劳动力需要量计划,组织劳动力进场,同时要进行安全、防火和文明施工等方面的教育。
在钢结构工程施工前,应对各工序的施工人员进行必要的岗位培训,并对其进行技术、质量、安全交底,预防发生安全和质量事故。
为了加快施工准备工作的进度,必须加强建设单位、设计单位和监理单位之间的协调工作,密切配合,建立健全施工准备工作的责任制度和检查制度,使施工准备工作由领导、有组织、有计划和分期分批地进行。
对钢结构工程所使用的机械和检测设备的性能进行检验,保证施工过程中各种设备的工作状态良好,使用功能齐全。
主要施工人员表
机构 项目部
成员 姓名 职务 职称 主要资历、经验及承担过的项目
项目部 项目经理 :许东兵
技术负责人 :李晓刚
施工负责人 :吴 松
质检员 :沈思华
安全员 :芮乃富
主要劳动力计划表
序号 工种 人数 备注 序号 工种 人数 备注
1 下料工 4 组立工 2
3 矫正工 8 机修工 1
5 电焊工 10 安装工 14
7 钻孔工 8 架子工 3
9 喷漆工 10 杂工 2
4、施工总体布署
为了合理地安排,组织好施工,根据本工程自身的特点,结合实际情况,本工程流水法施工。即:S105巢湖至乌江段收费站工程收费罩蓬基础的同时开始加工制作网架结构(钢管架、钢梁及柱等)。钢网架采取分批分段施工。
4.1 任务安排:
钢网架结构部分由专业施工网架结构的安装施工队伍施工。
4.2 施工布署:
本工程施工包括施工准备(见施工准备工作计划)及网架结构施工两个阶段。
4.2.1施工准备阶段:包括施工现场准备、技术准备、材料准备、劳动力和工机具准备,均在工程开工之前完成。
4.2.2网架结构施工阶段:包括钢结构加工制作、运输、吊装、安装、校正、涂刷油漆、安装彩钢板等,均组织好流水施工。
4.3 施工顺序和进度计划:
本工程遵循”先地下、后地上;先结构、后装修”的原则安排施工。
4.3.1本工程施工顺序如下:
土方工程
　1.本工程采用机械挖土辅以人工修正的方法进行土方开挖
2.因本工程现场场地开阔,土方开挖时在现场适当位置(进场后与业主商定)堆土。
3.基坑开挖后及时清理边缘,及时验收,及时浇捣砼垫层,以避免坑底积水浸泡软化。
4.基坑回填
回填必须按设计要求用砼回填
基础工程
(1)土方施工方法
①本工程采用机械开挖,配合人工清槽,配备一台斗容量为1 m3的反铲挖掘机,并配合自卸汽车外运土方,土方全部外运。运至业主提供的临时堆放场地。
②机械开挖,配合人工清槽,控制好槽底标高,避免超挖及扰动老土。挖槽时要密切注意地下不明物及电缆、管网等,发现问题及时上报和处理。准备好潜水泵等抽排设备,防止局部和、水或管网挖断而造成泡槽。
(一) 施工测量
一、测量仪器配备
仪器(工具)名称
用 途
数量
备注
经 纬 仪
轴线、垂直控制
1台

水 准 仪
标高控制
1台

50米钢卷尺
轴线定位
3把

5米塔尺
标高控制
3把

二、工程定位放线
1、根据现场已知红线点坐标与建筑总平面图上建筑物角点坐标,采用经纬仪确定位置,再按照不同于第一次施放时的方法对已完成坐标点进行复测,保证放线精度符合要求。
三、技术保障措施
1、放线施工人员放线前必须认真熟悉图纸及有关部位洽商变更情况,遇有不清楚之处,应与技术部门商,解决后再放线。
2、放线施工人员必须持有放线测量上岗证,平时应携带在身,以备有关人员核查。
3、协助放线施工的人员,不得从事拉大尺、看仪器的重要技术工作。
4、测设竖向轴线时,如果现场条件不允许,不能使用经纬仪投测时,可采用线坠引测,同样也要向下延续一层以上。注意如遇大风天气,绝对不允许吊线坠工作以防测设结果不准,影响工程质量。
5、放线人员倒班放线时,应向接班人员将遗留问题交代清楚。
6、对现场定位控制桩要用混凝土墩、防护架加强保护,对有破坏移动的桩位,应及时复核。
7、对所使用的测量仪器要有专人负责管理,并加强保护,以保证仪器的精度。
8、每次施工放线完成后,应首先自检无误后,经验线员验线合格签证后,方可进行下一道工序施工。
9、所用测量仪器必须经法定计量单位定期检验,并处于合格状态。施测前的计量行闭合检所用仪器经公司计量人员复查并认可。施测人员持证上
岗,每道工序必须进查。主轴线测设,水准点引测,必须由质检人员进行验收,签字认可后方可进行下道工序施工。
(2)垫层施工方案
(一)、土方开挖至设计标高,应及时组织有关单位进行地基验槽,办理地基验槽记录。
(二)、验槽后应及时浇筑垫层砼,减少基坑暴露时间。砼垫层浇筑应控制好标高,平整度。垫层表面要抹平压光,进行养护。
(三)、在砼垫层施工时,应按规范留置试块。在试块制作时,应由监理公司有关人员旁站监督。
(四)、等砼垫层有一定的强度后,根据施工图纸,把建筑物轴线、底梁边线、坑沟位置等用墨线弹出。经过技术复核后,进入下道工序施工。
(4)基础模板
基础梁等模板采用胶粘竹合板模板,钢管扣件或木抛撑支撑。横楞采用方木,搁栅采用钢管,并在壁板中采用对拉螺栓拉撑。基础梁在梁面上设置钢筋与扣件组成的钢支撑外,另在梁中设铁丝拉撑。
基础梁支模前,先在垫层上放出基础的中心线和边线。然后按边线固定模板。
模板安装完毕后,项目部及时对模板工程进行质量检查与技术复核。
(5)基础钢筋
(一)钢筋制作、焊接同主体工程制作与焊接要求相符合。
(二)由于基础梁钢筋较多、密集,因此基础梁主筋采用对焊连接,具体要求见对焊连接专项方案。
(三)钢筋绑扎
待砼垫层有一定强度后,在垫层上放样弹线,经复核无误后,进行承台与独立基础的钢筋绑扎。
钢筋采用机械搬运、人工绑扎的方法,绑扎时分析受力情况,注意钢筋的位置与绑扎顺序:
(1)钢筋网绑扎时,四周两行钢筋交叉点,每点扎牢,中间部分每隔一根相互成梅花形扎牢,但应保证受力钢筋不位移。对于双向主筋的钢筋网,则全部钢筋交叉点均扎牢。
(2)钢筋网绑扎时,各相邻绑扎点的铁丝口呈八字形,以免网片歪斜变形。
(3)钢筋弯钩朝上绑扎,不要倒向一边,对于双层钢筋的上层钢筋弯钩朝下绑扎。
(4)为保证柱钢筋位置准确,拟采用插筋,同时插筋的箍筋比柱的箍筋小一个柱筋直径。为保证浇捣混凝土插筋不产生位移,在插筋放置准确后,采用将插筋点焊牢固。
对基础梁的钢筋接头尽量设置在受力较小部位,且在同一根钢筋全长上尽量少设接头:同一构件内的接头相互错开,焊接接头在35d且不小于500mm长度范围内,同一根钢筋不得有两个接头;在该区段内有接头的受力钢筋截面积占总受力钢筋总截面积在受拉区尽量不超过50％。
受力钢筋的砼保护层,基础有垫层时按35mm,无垫层是70mm。地下室迎水面的钢筋保护层厚度不应小于50MM。
钢筋绑扎完毕后,及时进行检查验收,要求绑扎却扣、松扣的数量不得超过应绑扣数的10％,且不得集中。弯钩朝向正确。
(6)基础混凝土
(一)混凝土浇捣前准备工作
(1)对已经全部安装完毕的模板、钢筋和预埋件、预埋管线、预留孔洞等进行检查和隐蔽验收。
(2)浇筑混凝土所用的机具设备、脚手架等的布置及支搭情况经检查合格。
(3)浇筑前应先将底坑内的积水、污泥排除干净,保持坑内清洁无积水。对局部排除积水有困难时,采用水下浇筑混凝土的施工方法进行。
(二)混凝土浇筑
混凝土施工按施工方案进行。
(三)混凝土养护
了混凝土并确保混凝土持续湿润,时间不少于7d,当混凝土内最高温度与表面温度之差小于20℃时,逐步撤去草袋。
网架结构部分:
材料检验—材料矫直—放样—号料—切割—加工(矫正、成型、制孔)--对接(焊接)--X光检验—校正—组装—焊接—校正—划线—制孔—除锈—试装—装配—质量检验--涂层--编号、发送—现场检验—单片现场组装—钢柱吊装—水平支撑吊装--钢屋架吊装—钢檩条吊装—斜支撑安装—拉条安装—校正—补漆—天沟安装—中间验收—墙面彩钢板安装—屋面板安装—门窗安装—验收。
4.4本工程施工进度计划(见工程进度计划表)。
4.5施工平面布置图(具体平面布置见施工总平面布置图).
4.６主要施工机械的选择:
主要施工机械设备一览表
序号 机械设备名称 规格型号 数量 功率(KW) 备注
1 型钢自动组立机 1台 5.5 钢结构焊接
2 H型钢矫正机 1台 5 钢结构焊接
3 气割枪 J01-30 2套 钢结构焊接
4 台式砂轮切割机 S3SL-250 2台 2.2 切割钢材
5 门式自动埋弧焊机 MZG-z*1000 1组 10.2 钢结构焊接
6 八头抛丸除锈机 DG*90*180 1组 94.6 钢结构焊接
7 数控多头直条切割机 3000B 1组 9.4 钢板切割
8 全自动彩板复合机 XBJ-V1 1组 彩钢板制作
9 数控平面钻床 1台 钢构件钻孔
10 压型机 HV-200 1台 4.2 彩钢板制作
11 水准仪 TGJ-1000 1台 测量、校正
12 经纬仪 J6 1台 测量、校正
13 移动式卷扬机 1台 7.5 吊装
14 吊车 LDA 2辆 18t 吊装钢结构
15 交流电焊机 AX4-300-1 4台 15 钢结构焊接
16 手推车 自制 4部 运输
17 剪板机 1台 彩钢板制作
18 扭矩扳手 6把 紧固螺栓
５、主要分部分项工程施工方法
5.1网架结构加工制作:
5.1.1材料检验:
钢结构制作与安装需用的钢材,必须由供应部门提供合格证明及有关技术文件。钢结构所用钢材的质量必须严格遵守国家有关的技术标准、规范和设计要求的规定。并按照有关的实验操作规程进行试验,提出准确可靠的数据,确保工程质量。
配件、连接材料(焊条、焊丝和焊剂,高强度螺栓、普通螺栓及铆钉等)和涂料均应具有质量合格证,并应符合设计要求和现行国家技术标准的规定。
5.1.2材料矫正:
网架结构制作工艺中矫正是关键的工序,是确保钢结构制作质量重要环节。对于各种型材,如变形超标,下料前应以矫正。
制作钢结构的钢材矫正应用平板机、型钢矫直机矫正和人工矫正,矫正后钢材表面,不应有明显的凹面或损伤,划痕深度不大于0.5mm。人工矫正钢管时,应根据变形情况,确定锤击顺序。
5.1.3放样:
5.1.3.1放样前应该核对施工图、熟悉工艺标准、掌握各部件的精确尺寸严格控制尺寸精度;
5.1.3.2度量工具必须经法定计量单位校验;
5.1.3.3放样应以施工图的实际尺寸1:1的大样放出有关的节点,连接尺寸,作为控制号料、弯制、剪切、铣刨、钻孔和组装等的依据。
5.1.3.4放样样板制作:样板采用厚度0.3mm的薄铁皮制作,应考虑切割、焊接、铣、刨及火煨等加工余量。样板上应标记切线、孔径、上下、左右、反正的工作线和加工符号(如弯曲、铲、刨等),注明规格、数量及编号,标记应细小清晰。
5.1.3.5放样应在放样平台上进行,平台必须平整稳固。放样平台严禁受外力冲击,以免影响平台的水平度。放样时首先应在平台上弹出垂直交叉基线和中心线,依次放出构件各节点的实样。
5.1.4号料:
号料前应详细熟悉样板上的符号和号料的数量。板材号料应号出基准检查线;号孔应号规孔线。号料后应在零件上注明零件的编号、数量、加工方法等,并应根据零件不同的材料统一采用不同颜色标注。号料应依据施工工艺要求预留切割和边缘加工的余量,以及焊接收缩余量。
5.1.5切割:
本工程钢板切割均采用气割的方法。在气割钢板和型材时,厚度在14mm以下时缝宽为2mm;厚度在16～20mm以下时缝宽为2.5mm,气割后的钢板和型钢
的气割面的平面度和割纹深度以及局部缺口深度都必须符合<钢结构工程施工质量验收规范>(GB50205- )的规定。
5.1.6加工:
为了消除切割后钢材硬化或产生淬硬层,以保证构件连接接触严密、平整和其焊接坡口的加工质量。因此需要对切割后钢材的边缘进行加工,以确保加工的精度。边缘加工的宽度、长度、边直线度、相邻两边夹角、加工面垂直度以及加工面表面粗糙度都必须符合<钢结构工程施工质量验收规范>(GB50205- )的规定。
5.1.7制孔:采用钻孔的方法
钻孔是在钻床上进行。为了确保指控的质量应预先在零件上冲成或钻成小孔,待结构装配时,将孔扩钻至设计孔径,确保孔壁不受损伤达到孔壁光滑。为了确保群控制作的质量,应预先制成钻模,严格控制孔群的位置,制孔时将钻模覆在零件上钻孔。所有制孔的质量应符合<钢网架结构工程施工质量验收规范>(GB50205- )的规定。
5.1.8焊接:
5.1.8.1严禁使用药皮脱落或焊芯生锈的焊条、受潮结块的焊剂。焊丝、焊钉使用前应清除油污、铁锈。
5.1.8.2焊接钢梁采用门式自动埋弧焊进行焊接;柱梁连接板加肋板采用手工焊接。使用门式自动焊应满足以下两点:
(1)焊接后边缘30－50mm范围内的铁锈、毛刺污垢等必须清除干净,以减少产生焊接气孔等缺陷的因素。
(2)引弧板应与母材材质相同,焊接坡口形式相同,长度应符合标准的规定;使用手工电弧应满足以下规定:使用状态良好、功能齐全的电焊机,选用的焊条需用烘干箱进行烘干。
5.1.8.3焊接H型钢的结构件时,当翼缘板和腹板要拼接时,按长度方向拼接。腹板拼接的拼接缝拼成”T”字形;翼缘板拼接缝和腹板拼缝的间距应大于200mm,拼接焊接应在H型钢组装前进行。
5.1.8.4需要弯曲的槽钢和钢管用滚板机滚制,滚制的槽钢和钢管弧度应符合图纸要求,如果弧度有偏差,应进行矫正。
5.1.9组装:
5.1.9.1钢结构组装前,应按施工图、施工方案及其下料单,清点和检查加工件的材质、规格、数量和加工质量,并将组件连接接触部位和沿焊缝边缘每边30～50mm范围内的铁锈、毛刺、污垢等清除干净。
5.1.9.2组装平台及拼装模具应经测平,组装平台平面高低差不应超过4mm,并加以固定.构件的组装应在部件的组装、焊接、矫正后进行,以保证构件组装的精度。
5.1.9.3组装时应进行零件组装的调整定位,以防止过大的外力强行组对,避免构件内产生附加应力、产生疲劳或裂纹等缺陷。
5.1.9.4组装时应防止焊接变形。为了保证焊接结构的质量,防止焊接产生应力、变形和裂纹等缺陷,因此本工程在组装焊接时,选择对称法的施焊顺序,焊缝布置的位置采用两边对称,尽量减少焊缝和不等规格或异种钢材相焊;采用较大的夹具将焊件固定以增加罕见的刚度;采取反变形的措施,即在焊前进行组装,先将焊件向与焊接后产生变形相反的方向进行人为的适量变形,以达到焊后抵消变形的目地。
5.1.10矫正:组合H型钢因焊接产生的变形,本工程采用机械和高温加热矫正调直,进行热矫正时,加热温度不应超过9000C,加热矫正后应自然冷却,在矫正过程中,不得损坏钢材材料组织。
5.1.11除锈、施涂
5.1.11.1本工程采用机械抛丸除锈。除锈采用专用除锈设备,进行抛射除锈能够提高钢材的疲劳强度和抗腐能力。对钢材表面硬度也有不同程度的提高,
有利于漆膜的附和不需增加外加的涂层厚度。除锈使用的磨料必须符合质量标准和工艺要求,施工环境相对湿度不应大于85％。
经除锈后的钢材表面,用毛刷等工具清扫干净,才能进行下道工序,除锈合格后的钢材表面,如在涂底漆前已返锈,需重新除锈。
5.1.11.2施涂:
本工程施涂的方法采用喷涂法。喷涂顺序为:先上后下、先难后易、先左后右、先内后外,以保持涂层厚度均匀一致,不漏涂。
钢材除锈经检查合格后,在表面涂完第一道底漆,一般在除锈完成后,存放在厂房内,可在24小时内涂完底漆。存放在厂房外,则应在当班漆完底漆。油漆应按设计要求配套使用,第一遍底漆干燥后,再进行中间漆和面漆的涂刷,保证涂层厚变达到设计要求。油漆在涂刷过程中应均匀,不流坠。
(1)施工准备
①根据设计图纸要求,选用油漆。
②准备除锈机械,涂刷工具。
③涂装前钢结构、构件已检查验收,并符合设计要求。
④防腐涂装作业在公司油漆厂区进行,油漆厂区具有防火和通风措施,可防止发生火灾和人员中毒事故。
(2)工艺流程
基面清理 →涂装
(3)涂装施工
① 基面清理:
a.钢结构工程在涂装前先检查钢结构制作,安装是否验收合格.刷前将需涂装部位的铁锈、焊缝药皮、焊接飞溅物、油污、尘土等杂物清理干净。
b.为保证涂装质量,采用自动喷丸除锈机进行喷丸除锈。该除锈方法是利用压缩空气的压力,连续不断地用钢丸冲击钢构件的表面,把钢材表面的铁锈、油污等杂物清理干净,露出金属钢材本色的一种除锈方法。这种方法效率高,除锈彻底,比较先进的除锈工艺。
○2涂装:
a.调合油漆,控制油漆的粘度、稠度、稀度、兑制时充分的搅拌,使油漆
色泽、粘度均匀一致。
b.刷第一层油漆时涂刷方向应该一致,接搓整齐。
c.待第一遍干燥后,再刷第二遍,第二遍涂刷方向与第一遍涂刷方向垂直,这样会使漆膜厚度均匀一致。
d.涂刷完毕后在构件上按原编号标注:重大构件还需要标明重量、重心位
置和定位标号。
(4)涂层检查与验收
①表面涂装施工时和施工后,对涂装过的工件进行保护,防止飞扬尘土和其它杂物。
②涂装后处理检查,应该是涂层颜色一致,色泽鲜明,光亮,不起皱皮,不起疙瘩。
③涂装漆膜厚度的测定,用触点式漆膜测厚仪测定漆膜厚度,漆膜测厚仪一般测定3点厚度,取其平均值。
(5)成品保护
①钢构件涂装后加以临时围护隔度,防止踏踩,损伤涂层。
②钢构件涂装后,在4小时之内遇有大风或下雨时,则加以覆盖,防止粘染尘土和水气,影响涂层的附着力。
○3涂装后的构件需要运输时,要注意防止磕碰,防止在地面拖拉,防止涂层损坏。
○4涂装后的钢构件勿接触酸类液体,防止咬伤涂层。
5.1.11.3需要焊接的部位留出50mm左右不用喷涂。
5.1.12检验、编号等
在钢结构制作加工完后,应立即组织有关单位进行检验,验收合格后方可进行编号装车发送。
在吊装和运输过程中,应采取措施防止预制件变形和预制件表面油漆损坏。
5.5.13网架结构安装
根据本工程的结构形式,网架结构安装的工艺流程为:
测量(标高、轴线)
就位准备----钢网架吊装----校正并临时固定----网架最后固定----钢网架吊装---就位临时固定---
网架间支撑吊装---钢屋架吊装---支撑吊装---檩条安装---天沟安装---面板安装等。
(拼装就位临时固定)
5.1.13.1安装前的准备
网架结构安装前应按构件明细表核对构件的材质、规格及外观质量,查验零部件的技术文件(合格证、试验、测试报告以及设计文件、设计要求、结构试
验结果的文件)。
所有构件,必须经过质量和数量检查,全部符合设计要求,并经办理验收、签字手续后,方可进行安装。
对于制作中遗留的缺陷和运输中产生的变形,均应矫正后才能安装。
网架结构在吊装前应将表面的油污、泥沙和灰尘等清除干净。
本工程吊装采用15t的吊车进行吊装,网架结构运输均采用汽车运输。现场加工所需的小型机具(具体见施工机具一览表)均已经准备到位。
在吊装前编制可行的吊装方案,并经监理等有关单位的审定批准。
钢结构构件的堆放场地应平整坚实,无积水;堆放构件下应铺设垫木。堆放的构件按种类、型号、安装顺序编号分区放置。
A、螺栓预埋安装
螺栓加工好经验收符合质量要求后,立即进行安装。在安装时严格按图纸的尺寸要求,为了保证螺栓在浇捣混凝土时不发生偏移,在浇筑混凝土基础前,应用定型卡盘将预埋螺栓按设计要求位置卡住,在加固螺栓时采用钢板凿孔固定(钢板孔的位置必须和螺栓的位置一致)。所有的螺栓固定好后用塑料薄膜保护好,并涂刷防滑油,防止生锈。
B、钢结构基础检查
钢结构安装前,经抄平放线,严格控制基础部位与支承面的纵横轴线和标高,并进行验收,提出验收合格报告资料。验收内容包括基础坐标和标高、轴线以及螺栓尺寸,保证以上内容符合规范和图纸要求。
并清理作业面,确保基础顶面及支承面洁净,严禁有杂物和污染。
5.1.13.2钢结构吊装:
本工程采用15吨吊车进行安装,安装时应从一端开始吊装,在钢架安装完毕后应将其间的檩条、支撑、偶撑等全部安装好,并检查其垂直度。然后以这两榀钢架为起点,向车间的另一段顺序安装。除最初安装的两榀钢架外,所有其余刚架间的檩条、墙梁和檐檩的螺栓均应在校准后再行拧紧。
钢架安装,应先立柱子,然后将在地面组装好的刚架梁吊装就位,并进行与网架连接。
本工程吊装时采用多吊点。起吊和平移应缓慢。现场吊装采取单片吊装校正后逐片安装,临时浪风采用拉条固定。
钢网架安装:吊装前首先确定构件吊点位置,确定绑扎方法,吊装时做好防护措施。钢网架起吊后,当柱脚距地脚螺栓约30-40CM时扶正,使柱脚的安装孔对准螺栓,缓慢落钩就位.经过初校待垂直偏差在20MM内,拧紧螺栓,临时固定即可脱钩。
钢网架吊装:钢网架吊装在柱子复核完成后进行,钢网架吊装时采用两点对称绑扎起吊就位安装.钢梁起吊后距柱基准面100MM时徐徐慢就位,待钢梁吊装就位后进行对接调整校正,然后固定连接。钢梁吊装时随吊随用经纬仪校正,有偏差随时纠正。
墙面檩条安装:檩条截面较小,重量较轻,采用一钩多吊或成片吊装的方法吊装.檩条的校正主要是间距尺寸及自身平直度。间距检查用样杆顺着檩条杆件之间来回移动,如有误差,放松或拧紧螺栓进行校正。平直度用拉线和钢尺检查校正,最后用螺栓固定。
安装校正
钢柱校正:钢柱垂直度校正用经纬仪或吊线锤检验,当有偏差时采用千斤顶进行校正,标高校正用千斤顶将底座少许抬高,然后增减垫板厚度,柱脚校正无误后立即紧固地脚螺栓,待钢柱整体校正无误后在柱脚底板下浇注细石混凝土固定。
钢网架校正:钢网架轴线和垂直度的测量校正,校正采用千斤顶和倒链进行,校正后立即进行固定。
5.1.13.3高强螺栓施工
施工工序
高强螺栓在施工前必须有材质证明书(质量保证书)必须在使用前做复试。
高强螺栓设专人管理妥善保管,不得乱扔乱放,在安装过程中,不得碰伤螺栓及污染脏物,以防扭距系数发生变化。高强螺栓要防潮、防腐蚀。
安装螺栓时应用光头撬棍及冲钉对正上下(或前后)连接板的螺孔,使螺栓能自由投入。
若连接板螺孔的误差较大时应检查分析酌情处理,若属调整螺孔无效或剩下局部螺孔位置不正,可使用电动绞刀或手动绞刀进行打孔。
在同一连接面上,高强螺栓应按同一方向投入,高强螺栓安装后应当天终拧完毕。
5.1.13.4 钢网架结构刷漆
钢网架结构在工厂已刷底漆,钢结构安装合格后,首先对在现场焊接的焊缝及周围采用手工进行除锈处理,除锈处理合格经认可,刷底漆。钢网架结构在刷面漆之前,应全面检查,对在运输或安装过程中油漆损坏部位进行修补,同时在刷面漆之前,应用棉纱头清理钢结构表面的油污和灰尘等。
5.2彩钢板安装
5.2.1 安装施工
5.2.1.1 一般规定
金属面夹芯板的制作和安装应符合施工图设计要求,同时符合规程的规定。当需要修改设计的时候,应取得设计单位的同意,并签署设计变更文件。
金属面夹芯板安装前,施工单位应按施工图的设计要求,编写安装施工工艺和施工组织设计。
金属面夹芯板的安装施工,应根据施工组织设计进行,并进行工序验收。上道工序验收合格后,下道工序方可施工。
5.2.2 运输与存放
5.2.2.1 金属面夹芯板装车时应将夹芯板和配件按型号分装好,捆绑牢固,防止金属面被磨损或划伤。
5.2.2.2 运输金属面夹芯板一般使用大型拖车运输,亦可使用普通货车。一般根据夹芯板的长度选择运输车辆。
5.2.2.3 运输过程中,应将金属面夹芯板稳固的绑扎在车上,不应使用加木楔等临时固定措施,以避免因车身晃动时,引起板材松动。运输超高超长板材时,应注意运输高度,防止倾覆。夹芯板在车上的绑扎,最好选用等同板长的角钢或
角铁放置在顶层夹芯板两边转角处,这样可均匀分配绳索捆扎压力,避免压力集中而损坏(压凹)夹芯板的边缘。 远距离运输或路况不佳运输时,金属面夹芯板必须平放。
5.2.2.4运输时夹芯板的支点处挑出长度不宜大于1.0米。超过1~2米以内时,须将挑出长度的板材在尾部整体捆扎,避免因汽车尾部的波震造成过大挠度。
5.2.2.5 货运抵现场后,应按施工先后顺序存放, 堆放夹芯板的地面应尽量保持平坦,再垫上同等面积的聚苯乙烯泡沫,使夹芯板底部尽量与垫层均匀接触,且能确保夹芯板的堆码高度在2~3米以内时不发生变形或损坏。
5.2.3施工准备
5.2.3.1 夹芯板安装使用的主要机具和工具应完备,主材料和配件应齐全;测量工具应定制并经检定,如未达到要求,应及时更换。
5.2.3.2 金属面夹芯板安装前,应明确施工范围并检查地坪、墙基础等相关项目是否符合施工图和墙体安装的技术要求。
5.2.3.3 检查经隐蔽工程验收后的钢结构或钢架是否符合施工图纸的要求。
5.2.5 屋面工程
5.2.5.1 安装施工时,屋面防水工程除应遵守屋面防水工程相关技术要求外,同时还应遵守下列原则:
1)屋面坡度不得小于5%,腐蚀环境条件下不得小于8%。
2)屋面板在条件允许的情况下不得搭接。必须搭接时应顺坡长方向搭接,搭接点必须落在檩条上或支撑上。当屋面坡度小于或等于10%时,搭接长度不小于300mm,当屋面坡度大于10%时,搭接长度应不小于200mm。
5.2.5.2 搭接钢板部分应使用缝合钉或拉铆钉连接,中距不得大于300mm。所有搭接缝必须用密封膏或防水材料密封,外露钉头应采取防水措施。凡顺坡长方向必须搭接的屋面夹芯板,首推瓦楞型夹芯板。用缝合钉在夹芯板波峰处将搭接部分连接,且不能在波谷处打上拉铆钉或自攻钉,避免屋面渗水或漏水。
5.2.5.3 夹芯屋面板(瓦楞型)的側向搭接应与主导方向一致,搭接部位必须设置防水密封材料。
5.2.5.4 包角泛水彩钢板.屋檐滴水彩钢板等配件的搭接应尽可能按背风方向或顺水方向压接,其压接长度应不小于60mm,可用拉铆钉连接,其间距应不大于200mm,安装时应注意边缝平直。
5.2.5.5 夹芯屋面板应尽量避免开洞,必须开洞时应按设计要求,并做相应的技术处理。
5.2.5.6 天沟必须有足够的排水容积,排水坡度应不小于千分之八,坡度方向指向排水沟口。天沟里应设置足够的排水口,排水口径应满足设计要求。天沟支座应均匀布置,不得出现明显挠度,造成积水。
5.2.5.7 天沟安装完毕,应清理干净里面的杂物,顺通雨水管。
5.2.5.9 搭接在天沟边上的屋面夹芯板(岩棉/矿渣棉)必须用彩板收边件或角铝和密封材料封边,切忌芯材外露因雨季导致潮气侵入和渗水等,严重影响板材质量和使用寿命。
6、主要技术措施
本工程施工中除应遵照建筑工程质量验收规范和建筑工程安全操作规程的规定外,还必须做到以下几点:
6.1加强工程质量管理的措施:
6.1.1加强对施工人员的质量意识教育,进一步提高全体施工人员对”质量第一”的认识。
6.1.2建立工程质量保证体系。落实各部门各级岗位责任制,落实国家的规范、规程、工艺标准的贯彻执行,落实重点工程施工技术措施的制定,开展创优活动。坚持施工准备,编制施工方案,坚持原材料检验和试块检验,坚持建立健全工程技术档案管理。
6.1.3加强对工程质量进行跟踪检评,实行工程质量奖罚办法。
6.1.4严格资料管理制度,每一道工序完成后及时办理隐蔽记录和验评表。
6.1.5建立质量控制点,抓住关键部位,预防质量通病发生,在分项施工中,工序交接中,检查部位验收重要落实质量目标责任制。
6.1.6做好分部分项工程的技术交底和工序搭接及工种间的配合,分项工程中专职质检员勤检查、勤纠错,不合格不能进入下道工序施工,做好质量检查和记录及评定。
6.1.7工程技术资料必须与施工进度同步,做到及时准确、真实、完整,杜绝漏项、错项、漏签、评定错误出现,实行按分部分项会签审查,保证资料全面准确反映工程质量状况。
6.2保证工程质量技术措施:
6.2.1钢结构制作:
此结构所选用的钢材必须有出厂合格证及原始资料,同时要求进厂的钢材必须经复试合格后方可使用。
选择性能良好,使用功能齐全的加工设备,要求厂内制作部分H型钢翼缘板采用单面45度坡口对接,腹板采用单面45度坡口斜接。
焊条应具有出厂合格证或材质报告,要求电焊条使用前应用烘干箱进行烘干,使用埋弧焊接选用的焊丝及焊剂必须与所用的母材相配套。
此钢构件制作完成后需进行抛丸除锈,要求除锈后24小时之内涂上底漆,底漆采用喷刷,要求保证油漆的漆膜厚度满足设计要求。
钢结构在施工前应严格按照图纸要求进行1:1的放样,并对放样结果进行复核,严格控制尺寸的精度。
型钢在焊接时坡口形式及加工精度、组对要求、坡口与两侧的清理必须符合规范的规定。
螺栓的型式、规格和技术要求必须符合设计
