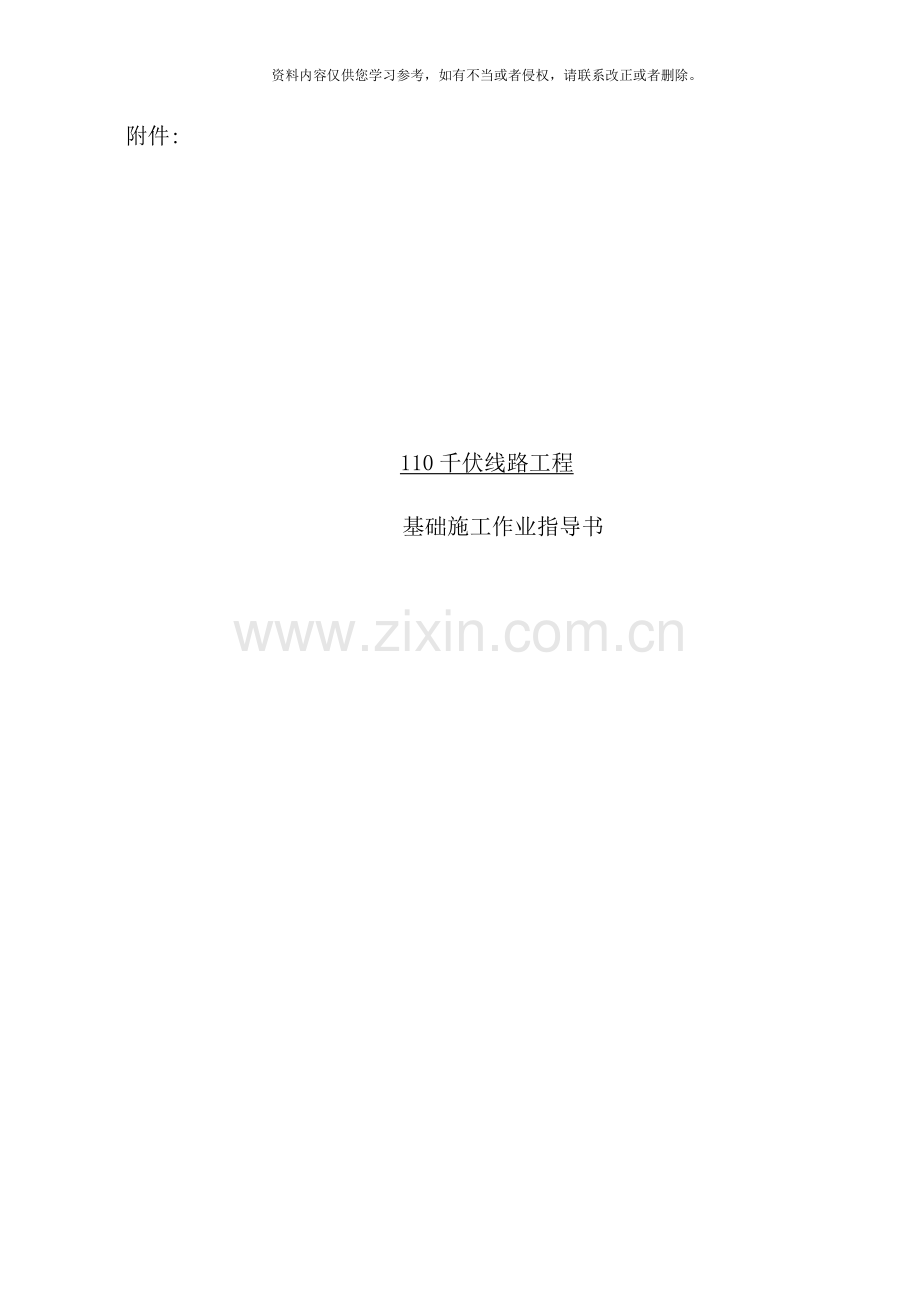

附件:

110千伏线路工程
基础施工作业指导书

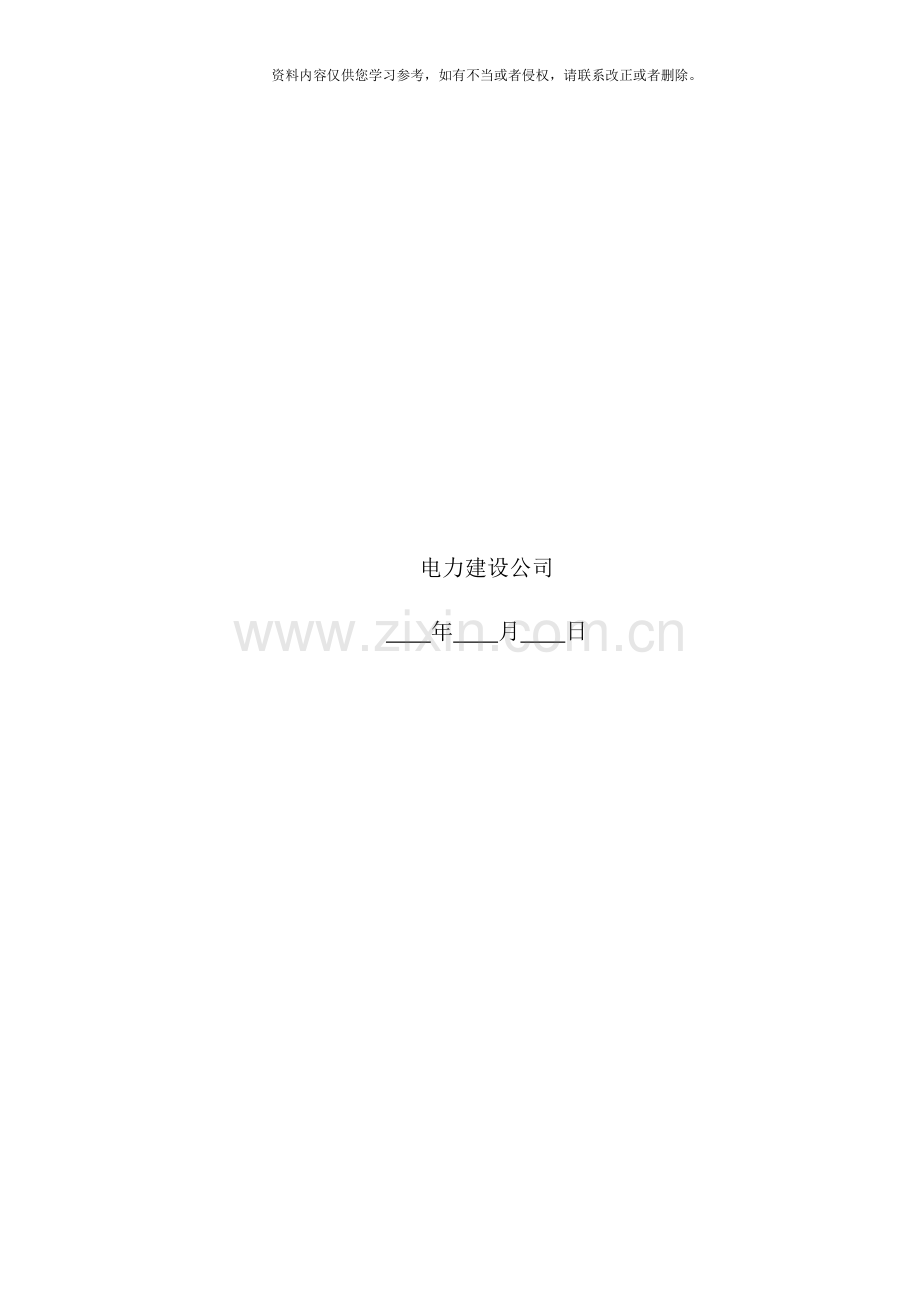

电力建设公司
年 月 日

批 准: ____________ ________年____月____日

审 核: ____________ ________年____月____日

编 写: ____________ ________年____月____日

目 录
一、 编制依据 1
二、 工程概况 1
三、 施工方案 2
1、 技术准备 2
2、 施工步骤 2
四、 施工安排 9
五、 施工安全措施 10
六、 安全注意事项 10

一、 编制依据
1. 本工程基础结构施工图纸
2. 《110—500KV架空送电线路施工及验收规范》( GB50233- )
3. 国家电网公司输变电工程施工安全风险识别评估及预控措施管理办法( 国网( 基建/3) 176- )
4. 国家电网公司输变电工程优质工程评定管理办法( 国网( 基建/3) 182- )
5. 国家电网公司输变电工程标准工艺管理办法( 国网( 基建/3) 186- )
6. 国家电网公司输变电工程安全文明施工标准化管理办法( 国网( 基建/3) 187- )
7. 国家电网公司输变电工程验收管理办法( 国网( 基建/3) 188- )
8. 国网基建部关于印发《输变电工程安全质量过程控制数码照片管理工作要求》的通知( 基建安质〔 〕56号)
9. 《输变电工程建设标准强制性条文实施管理规程》( Q/GDW248- )
10. 《国家电网公司输变电工程质量通病防治工作要求及技术措施》( 基建质量〔 〕19 号)
11. 《关于开展输变电工程施工现场安全通病防治工作的通知》( 基建安全〔 〕270号)
12. 《关于进一步提高工程建设安全质量和工艺水平的决定》( 国家电网基建〔 〕1515号)
13. 《建筑桩基技术规范》 JGJ94-
14. 《建筑地基基础工程施工质量验收规范》 GB50202-
15. 《混凝土结构工程施工质量验收规范》 GB50204-
16. 《钢结构工程施工质量验收规范》 BG50205-
17. 《110千伏输变电工程建设管理纲要》
18.相关的施工及验收规范、 质量检验及评定规程
二、 工程概况
路径全长约17.5千米, 双回路架设。导线采用JL/G1A-240/30型钢芯铝绞线。在新建塔城变至工农兵变同塔双回 110 千伏线路架设 2 根24芯OPGW光缆, 光缆长度约为2×18.4千米。全场共计49基混凝土基础, 其中掏挖基础23基, 台阶式基础26基。
铁塔基础型号: C30; 铁塔基础垫层型号: C10。
三、 施工方案
1、 技术准备
准备铁塔基础图纸及技术资料, 进行实地调查和勘测, 以确认设计文件是否符合实际情况。若需改动, 施工人员立即与项目管理人员及时反馈, 等项目管理人员与建设单位、 设计单位、 监理单位协商后给出处理意见, 再进行相应的更改。
调查时应确认基础下无地下水和无湿陷、 孔穴、 塌方等不良地质情况。地基开挖后, 符合设计要求后方能施工基础, 否则请及时通知, 并同设计人员协商解决。
如经调查后确定设计文件内容符合相关标准后, 可对现场施工人员及进行安全、 技术交底, 然后根据设计文件确定基础坑位置定位放线。
2、 施工步骤
1) 定位放线
A. 直线塔的分坑: 在塔中心桩o安置仪器,前视或后视相邻塔中心桩,水平度盘对o度,然后经纬仪左右各转45度角定出辅助桩a、 b、 c、 d, 然后根据基础根开和坑口边长勾划四个坑位。
d 线路方向 a

450 450

E1 E0 E2

c x b
B. 转角塔分坑: 分坑时,必须找出线路转角处内角平分线方向, 根据塔型计算出位移距离,定出位移桩, 然后以位移桩作为铁塔中心桩安置仪器, 以内角平分线为基准线,转角塔在基准线上进行分坑。

线路方向

O O1 分角线

S

线路方向
O线路转角桩 O1位移桩 S位移距离
放线时, 首先应进行塔基定位和标高引测, 然后根据基础的底面尺寸、 埋置深度、 土质好坏等不同情况, 考虑施工需要, 从而定出挖土边线和进行放灰线工作。可用装有石灰
粉末的长柄勺靠着木质板侧面, 边撒边走, 在地上画出灰线, 标出基础挖土的界限。
2) 直柱台阶式基础
①.基坑开挖
该线路施工工期短任务重、 线路路线基本上无障碍物, 基坑开挖因此先采用机械开挖, 再采用人力清坑方式, 以保护好基坑墙。在开挖基坑时, 应先平整场地的情况下大力开挖, 必要时应加装档板, 保证沙土不塌方。
基坑开挖应按规定的尺寸合理确定开挖顺序和分层开挖深度, 连续进行施工, 在保证沙土不塌方情况下尽快完成。因土方开挖施工要求断面、 标高明确, 土体应有足够的强度和稳定性, 因此在开挖过程中要随时注意检查。
当基坑开挖深度超过1.5m时, 应对坑壁进行支撑, 支撑采用直径在15cm以上的松木杆, 间距0.5m; 当出现地下水或积水时应在基础范围外1.5m处设置积水坑, 积水坑深度不应小于0.8m, 以利于使用水泵降低水位。
挖出的土除预留一部分用作回填外, 不得在场内任意堆放, 应把多余的土运到弃土地区, 以免妨碍施工。为防止坑壁滑塌, 根据土质情况及坑的深度, 在坑顶一定距离( 一般为1m) 内不得堆放弃土, 在此距离外堆土高度不得超过1.5m。
当基坑开挖至设计标高后应会同设计、 监理等进行检验。若与设计不符, 应进行相应的变更。
②.垫层浇筑
基坑挖好后, 将地基表面的积水和杂物清理干净, 基层表面平整度应符合要求, 同时应对地基表面及模板浇水湿润, 然后进行砼浇筑, 垫层砼标号为C10, 浇注时要用振捣器进行振捣, 以保证砼中没有气泡。待振捣均匀后找平。
③.钢材成套加工
a.钢筋强度要求
地脚螺栓采用35#优质碳素结构钢, 基础中配置的螺纹钢筋采用HRB400级钢筋, 圆钢采用HPB235级钢筋。
b．钢筋进场检验
不合格的钢材不得进入施工现场, 钢筋进场时, 验收清单中除各类钢筋数量外, 还必须有初始合格证及材质证明, 并按要求堆码整齐且做好钢筋标识。按规范要求对进场钢筋进行机械性能的抽样检验, 检验合格方可使用, 不合格的钢筋一律退场。
c．钢筋加工
在钢筋下料和制作时应严格按图施工, 钢筋的规格、 品种和质量必须符合设计要求。
进场钢筋复检及焊接试验合格后, 严格按照图纸尺寸下料, 一次加工成型。在调直钢筋时, 2m内不准行人, 如果现场狭窄时, 应做防护围栏。
d．钢筋绑扎
钢筋绑扎要求间距准确、 绑扎牢固, 应保证网眼的尺寸、 根数、 骨架的高度、 宽度、 长度, 受力钢筋的间距、 排距、 弯起点的位置和钢筋保护层的厚度。避免钢筋移位, 并按要求绑扎好钢筋保护层垫块, 严格遵照设计( 或变更设计) 及相关施工规范要求施工。
e．钢筋连接
竖向钢筋直径≥18mm, 采用电渣压力焊, 直径小于18mm采用冷搭接; 水平钢筋采用闪光对焊; 钢筋接头或搭接位置必须满足设计及施工规范要求。
钢筋搭接和弯钩尺寸必须按规范规定施工, 焊接钢筋应先做同芯后焊接, 焊接完毕后要及时清理焊渣。在绑扎和安装钢筋时, 须注意不要将钢筋集中堆放在模板或脚手架的某一部分。焊接或绑扎竖向放置的钢筋骨架时, 不得站在已绑扎好或焊接好的钢筋上工作。
施工完成后, 所有外露铁件除锈去污后均用防锈漆打底。
④.支模板
一般采用木模施工。支模时, 严禁轴线位移, 保证模板的集合尺寸。模板的接缝要严密, 模板的接缝不得超过相关规定标准, 支模时一定要保证模板的稳定性。模板的隔离剂涂刷时不得过多或过少, 保证砼在拆模时不粘模, 保证砼表面光洁度。模板接缝用胶布进行贴封, 每次拆模后都要将模板面上的残渣清理干净, 并刷好隔离层( 根据现场监理的要求定是否需要) 运至指定的地点备用, 多余或废旧的模板要及时运走, 损坏了的定型模板要及时修整及补充。要保证模板不漏浆、 不爆模、 不变形。
在砼浇筑时现场应有模板工配合, 保证砼的截面尺寸。
⑤.安装地脚螺栓
a.地脚螺栓的检查
在安装地脚螺栓前, 首先对地脚螺栓进行检查, 看其是否有扭曲变形, 若有则要重新校正。还要检查焊缝是否有裂纹、 断开情况, 若有则必须重新补焊, 补焊时要符合焊接技术要求。只有符合要求的地脚螺栓方可进行安装。
b.地脚螺栓的定位
地脚螺栓定位时要符合施工图纸要求, 地脚螺栓的中心距及对角线尺寸要重复核实, 误差要求不能大于3mm。最后, 要调平地脚螺栓定位板。
c.地脚螺栓的固定
将地脚螺栓与铁塔基础的纵向柱筋焊接, 要求每个螺栓必须焊接到两根柱筋上, 焊接处均围焊、 满焊, 焊缝长大于120mm。
⑥.砼施工
a.材料的选择
采用商砼C30混凝土并由商砼公司提供试块实验合格报告。
b.混凝土浇筑的一般规定
混凝土浇筑前不应发生初凝和离析现象, 如已发生, 可进行重新搅拌, 使混凝土恢复流动性和粘聚性后再进行浇筑。混凝土运至现场后, 其坍落度仍应满足设计要求。
为了保证混凝土浇筑时不产生离析现象, 混凝土自高处倾落时的自由高度不得超过2m。若混凝土自由下落高度超过2m, 要沿溜槽或串筒下落。
为了使混凝土振捣密实, 必须分层浇筑。每层浇筑厚度与捣实方法与基础结构的配筋情况有关, 应符合混凝土施工规范的规定。
混凝土浇筑工作, 应一次浇筑完成, 基坑内不得有积水。如必须间歇, 其间歇时间应尽量缩短, 并要在前层混凝土凝结( 终凝) 前, 将次层混凝土浇筑完毕。
c．砼浇筑前的准备
核对基础根开及地脚螺栓间距与铁塔加工图有关尺寸确实统一无误。
立模时模板要牢固、 顺直, 尺寸符合设计要求。
浇筑前填写砼浇筑申请单, 浇筑时要做好浇筑记录, 浇筑完后, 做好养护工作。
浇筑前应检查和养护好设备, 保证设备正常运转, 专人负责, 砼振捣必须有专人, 不得漏振, 振捣的间距应按规定标准, 间距不得过大。
d.砼浇筑
砼浇筑时, 木工、 钢筋工应现场看管, 保证模板的平整度、 钢筋的间距和保护层的厚度。
为了保证混凝土浇筑时不产生离析现象, 混凝土下料采用梭槽灌入桩孔内, 并连续分层浇筑。浇筑时振动棒布点要均匀, 间距不得超过振动棒有效作用半径的1.5倍( 即500mm) , 每点振捣时间控制在20-30s, 以振至混凝土不再沉落, 气泡不再排出, 表面开始泛浆并基本平坦为止。
e.混凝土捣实
混凝土浇筑入模板后, 由于内部骨料之间的摩擦力、 水泥砂浆的粘结力、 拌合物与模板之间的摩擦力, 使混凝土处于不稳定平衡状态。必须采用适当的方法在混凝土初凝之前对其进行分层捣实, 以保证其密实度。混凝土的振捣是一道十分重要的工序, 振捣的方法使用机械振捣。
f.砼养护
混凝土浇捣后, 能逐渐凝结硬化, 主要是因为水泥水化作用的结果, 而水化作用需要适当的湿度和温度。如果气温较高, 空气干燥, 砼中水份蒸发较快, 容易出现脱水现象, 使已形成的凝胶体的水泥颗粒不能充分水化, 不能转化为稳定的结晶, 缺乏足够的粘结力, 另外水份过早的蒸发还会产生较大的收缩变形, 出现干缩缝纹, 影响砼的整体性和耐久性, 故在砼初凝前抹压平整, 若表面有浮浆层出不穷, 则应凿除。落筑完毕后12h内加以覆盖和浇水, 保持砼具有足够的润湿状态。
3) 掏挖式基础
①.挖孔作业
该工程土质松软, 以沙土为主, 采用人工掏挖施工作业。
a. 掏挖施工
1.开挖采用人工自上而下逐层进行, 挖土次序为先挖中间部分后挖周边, 扩底部分采取先挖桩身圆柱体, 再按扩底尺寸从上到下削土修扩成型。人工挖孔的弃土采用在地面上安装手动绞架配塑料吊桶直行垂直提升, 弃土装在吊桶内。由安装在地面桩孔上的手动绞架提升, 吊至地面上后集中堆放在桩周围2.0米的地方。
2.开挖至设计要求的深度后, 申请监理、 业主等单位有关人员验槽, 确认基底满足设计要求后进行底盘扩底。
3.基坑开挖时, 除按设计要求开挖预定宽度, 应注意留出工作面, 为以后的支模提供工作面。
4.基坑边界周围地面应设排水沟, 且应避免漏水、 渗水进入坑内。
5.基坑周边严禁超堆荷载。
6.发生异常情况时, 应立即停止挖土, 并应立即查清原因和采取措施, 方能继续挖土。
7.孔口周围不得堆放砂、 石、 土方及杂物, 防止砂、 石、 土方及杂物流入孔内伤人。
②.支模
模板为2块拼接成型的圆筒。支护时, 底部垫平, 找正中心, 固定牢固。
③.钢筋成套加工及安装
a.钢筋强度要求
地脚螺栓采用35#优质碳素结构钢, 基础中配置的螺纹钢筋采用HRB400级钢筋, 圆钢采用HPB235级钢筋。
b.钢筋进场检验
不合格的钢材不得进入施工现场, 钢筋进场时, 验收清单中除各类钢筋数量外, 还必须有初始合格证及材质证明, 并按要求堆码整齐且做好钢筋标识。按规范要求对进场钢筋进行机械性能的抽样检验, 检验合格方可使用, 不合格的钢筋一律退场。
c.钢筋笼制作及吊放
制作场地要平整。制作前先把主筋调直, 焊笼时不准咬主筋。主筋采用定尺钢筋, 避免搭接, 环形箍筋的连接采用点焊连接。用宽5cm的导向筋或垫块连接在钢筋笼上以保证钢筋的保护层。
钢筋笼吊放。利用吊车将钢筋笼吊起, 保持垂直状态, 对准孔口缓缓下降进行钢筋笼的安放。当钢筋笼下方遇阻时, 先查明原因, 不能强行下放。钢筋笼下至设计深度后, 用吊筋及专用插杆在孔口固定, 以保证其固定良好。
④.砼施工
a.材料的选择
采用商砼C30混凝土并由商砼公司提供试块实验合格报告。
b.混凝土灌注的一般规定
混凝土灌注前不应发生初凝和离析现象, 如已发生, 可进行重新搅拌, 使混凝土恢复流动性和粘聚性后再进行浇筑。混凝土运至现场后, 其坍落度仍应满足设计要求。
为了使混凝土振捣密实, 必须分层灌注。每层灌注厚度与捣实方法与基础结构的配筋情况有关, 应符合混凝土施工规范的规定。
c.砼灌注前的准备
核对基础根开及地脚螺栓间距与铁塔加工图有关尺寸确实统一无误。
灌注前填写砼灌注申请单, 灌注时要做好灌注记录, 灌注完后, 做好养护工作。
灌注前应检查和养护好设备, 保证设备正常运转, 专人负责, 砼振捣必须有专人, 不得漏振, 振捣的间距应按规定标准, 间距不得过大。
灌注过程应连续, 并加快灌注的进度, 以防时间过久产生缩径现象。
d.混凝土捣实
混凝土灌注入模板后, 由于内部骨料之间的摩擦力、 水泥砂浆的粘结力、 拌合物与模板之间的摩擦力, 使混凝土处于不稳定平衡状态。必须采用适当的方法在混凝土初凝之前对其进行分层捣实, 以保证其密实度。混凝土的振捣是一道十分重要的工序, 振捣的方法使用机械振捣。
e.砼养护
混凝土浇捣后, 能逐渐凝结硬化, 主要是因为水泥水化作用的结果, 而水化作用需要适当的湿度和温度。如果气温较高, 空气干燥, 砼中水份蒸发较快, 容易出现脱水现象, 使已形成的凝胶体的水泥颗粒不能充分水化, 不能转化为稳定的结晶, 缺乏足够的粘结力, 另外水份过早的蒸发还会产生较大的收缩变形, 出现干缩缝纹, 影响砼的整体性和耐久性, 故在砼初凝前抹压平整, 若表面有浮浆层出不穷, 则应凿除。落筑完毕后12h内加以覆盖和浇水, 保持砼具有足够的润湿状态。
4)土方回填
a.填土的要求
本铁塔基础回填采用原场地土回填。回填时, 所用的土质必须经监理认可( 最大干密度、 最佳含水量) 。填土应分层进行, 并采用同类土填筑。分层厚度为200mm。不能将各种土混杂在一起使用, 以免填方内形成水囊。
b.填土压实
施工完毕后的回填土, 必须分层夯实至设计标高。
回填土压实的方法一般为碾压、 夯实、 振动夯实以及利用运土工具压实。本铁塔基础回填土压实采用人工振动夯实, 压实度不得大于15cm, 每层填土压实4遍。
5)接地装置
按照本工程机电施工图(图号: SA12631S-D0301-14)进行施工, 接地体采用ф12圆钢直埋敷设方式, 接地体离地面不小于800mm, 并用ф12镀锌圆钢引至基础顶面, 铁塔接地圆钢引下线应与埋设接地圆钢焊接连通, 各焊接长度不小于100mm。
接地装置完成后, 应测试一次接地电阻, 并要作好详细记录, 要求接地电阻不应大于15欧姆, 否则应延长射线, 直到满足要求。
接地体之间的所有焊接点, 均匀进行防腐处理。
接地敷设完成, 并经接地电阻测试后, 应及时回填土并夯实恢复实地面原状。
接地体应避开污水排放和土壤腐蚀性强的区段。当难以避开时, 其接地截面应适当增大。也可选用石墨电极、 混凝土包封电极或其它新型材料。
6)施工资料
在施工过程中严格按照设计文件进行施工, 若遇设计文件与现场不符, 须会同设计院、 监理、 建设单位共同确认, 在确认设计文件与现场不符时后, 需设计院做出设计变更, 出示变更图纸, 施工单位严格按照变更设计图纸进行施工。
施工资料要与施工工程同步, 并严格按照监理程序报验, 每道工序必须经验收合格后方可进行下道工序的施工。
四、 施工安排:
本次施工组织施工负责人1人、 技术1人、 安全负责人1人, 技工4人、 普工8人, 具体分工如下:
施工负责人: 胡新苗, 负责统筹指挥, 确保施工顺利完成。
技术负责人: 宋雪生, 负责现场技术指导。
安质负责人: 郭军, 负责安全质量监督检查。
现场施工负责人: 何洪富
施工组: 技工4人, 负责钢筋绑扎、 混凝土浇筑等;
普工8人, 负责基坑开挖以及钢筋、 混凝土运输等。
施工时间: 07月- 08月。

五、 施工安全措施:
严格执行《电力安全工作规程》线路部份》等有关规定、 办法。在工程开工前, 对员工进行施工技术交底, 按相关文件的安全生产措施组织施工。
安全保证组织机构, 逐级实行安全生产责任制。项目经理部成立领导小组, 坚持管生产必须管安全。在施工过程中, 将 ”安全第一, 预防为主”的方针落实到实际工作中, 以高度的责任感强化施工安全管理, 贯彻执行《电力安全工作规程》, 遵守并有关安全规则、 规定、 办法和要求, 对承担的工程, 层层落实项目安全责任制, 真正做到步步设防、 责任到人。
施工前与相关部门签订安全施工协议。如有影响行车安全的, 立即采取措施并及时通知相关部门, 将损失降到最低。
施工中, 严格执行”三不动”、 ”三不离”和”八不准”的原则, 确保施工中的行车、 设备和人身安全。
施工现场设专人防护, 配齐防护用服装、 信号旗、 喇叭等用具和通信联络器材。防护信号及防护方法按《工程建设标准强制性条文》有关规定执行。
施工现场由施工负责人统一指挥, 保证通信联络畅通, 施工作业人员保持精力充沛。作业完毕, 对施工现场进行清理后方可退场。
六、 安全注意事项:
1、 施工时, 做好安全措施并设立警示标志。
1、 施工时, 安全人员必须到场。
2、 施工时用电时应注意安全, 收工前将所有用电工具断电。
3、 现场人员必须统一口令, 服从指挥。
4、 施工完毕必须进行再次检查, 做到”三不动、 三不离”。
5、 施工时注意自身防护和她人防护。
