外墙面砖粘贴施工要点
一、 外墙装饰简介
根据设计要求, 本工程D、 E塔楼外墙面、 门面外墙面等均采用外墙面砖饰面; 入户花园、 生活阳台内墙面采用涂料墙面; 入户花园、 阳台板底面、 空调板上下面采用外墙乳胶漆。
最近, 接甲方发技术变更, 由于设计对本工程外墙效果图进行了调整, 将原设计的45×45外墙砖调整为45×145外墙砖, 生活阳台内墙面由涂料墙面调整为外墙面砖墙面。
二、 外墙面砖粘贴施工要点
( 一) 材料准备
1、 砖
1) 本工程外墙面砖采用福建燕山集团生产的外墙砖, 外墙砖规格为45×145。
外墙面砖颜色:
( 1) 一层、 二层、 拉梁、 商业门面、 上车库屋面楼梯等大面采用深灰色砖;
( 2) 三层～十六层大面及拉梁采用浅灰色砖;
( 3) 十七层、 十八层、 塔楼女儿墙、 构架、 筒体机房层采用白色砖;
( 4) 所有阳光窗窗台板、 所有雨棚板、 所有阳台边梁、 所有阳台内墙、 所有挡板等均采用白色砖;

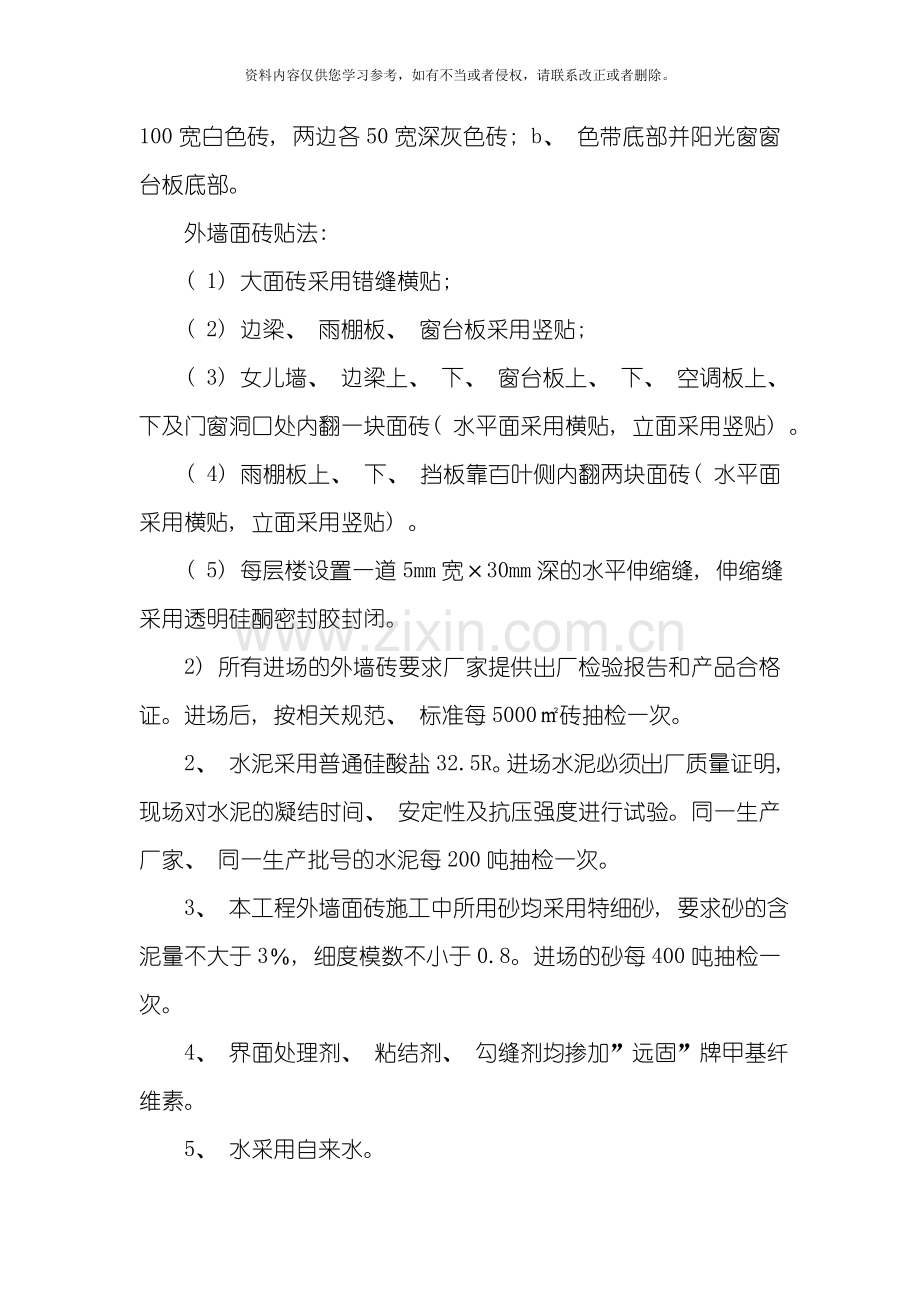

( 5) 一层~十七层间每层设置一道色带, 色带作法: a、 中间100宽白色砖, 两边各50宽深灰色砖; b、 色带底部并阳光窗窗台板底部。
外墙面砖贴法:
( 1) 大面砖采用错缝横贴;
( 2) 边梁、 雨棚板、 窗台板采用竖贴;
( 3) 女儿墙、 边梁上、 下、 窗台板上、 下、 空调板上、 下及门窗洞口处内翻一块面砖( 水平面采用横贴, 立面采用竖贴) 。
( 4) 雨棚板上、 下、 挡板靠百叶侧内翻两块面砖( 水平面采用横贴, 立面采用竖贴) 。
( 5) 每层楼设置一道5mm宽×30mm深的水平伸缩缝, 伸缩缝采用透明硅酮密封胶封闭。
2) 所有进场的外墙砖要求厂家提供出厂检验报告和产品合格证。进场后, 按相关规范、 标准每5000㎡砖抽检一次。
2、 水泥采用普通硅酸盐32.5R。进场水泥必须出厂质量证明, 现场对水泥的凝结时间、 安定性及抗压强度进行试验。同一生产厂家、 同一生产批号的水泥每200吨抽检一次。
3、 本工程外墙面砖施工中所用砂均采用特细砂, 要求砂的含泥量不大于3％, 细度模数不小于0.8。进场的砂每400吨抽检一次。
4、 界面处理剂、 粘结剂、 勾缝剂均掺加”远固”牌甲基纤维素。
5、 水采用自来水。
6、 装饰脚手架: 一层～十层采用落地装饰架, 其上采用槽钢悬挑装饰架。
( 二) 粘贴方法
在水泥浆、 粘贴砂浆、 勾缝剂中加入”远固”牌甲基纤维素胶液, 胶液: ”远固”牌甲基纤维素粉: 水＝1: 150( 重量比)
工艺流程
基层处理→吊垂直、 套方、 找规距、 贴灰饼→抹找平层→排砖、 分格、 弹线→粘贴面砖→勾缝→清理表面
施工要点
1、 基层处理
外墙对拉丝杆所留洞, 采用膨胀止水条进行封堵; 外墙脚手眼洞采用细石砼内掺ZY膨胀剂进行封堵, 在抹灰时, 挂钢丝网防止开裂。
将基体表面灰浆、 透明胶、 双面胶等清理干净, 提前一天将基体表面洒水润湿, 基层含水率控制在15～25％。
在不同材质处挂300宽0.8×10×10钢丝网, 每边搭接150宽, 钢筋网间搭接长度为100。在砼墙面上, 采用打木楔钉钉子＠400固定钢丝网; 对于页岩空心砖外墙, 用水泥钉＠400固定钢丝网。
挂钢丝网后, 抹1~2mm厚结合层, 结合层材料采用水泥浆, 内掺甲基纤维素。
2、 抹找平层
1) 基体处理完后, 进行挂线、 贴灰饼、 冲筋, 间距不大于1.5m。
2) 找平层分层施工, 底层采用1: 3水泥砂浆进行抹灰, 厚度控制在7mm; 在第一遍有六七成干后, 采用1: 2.5水泥砂浆抹面层, 厚度控制在6mm。找平层总厚度控制在20mm。如果找平层厚度大于20mm时, 采用挂钢丝网进行加固。
3) 找平层表面刮平搓毛, 在终凝后洒水养护。
3、 排砖、 分格、 弹线
1) 伸缩缝的设置

每层楼在各板面结构标高处设置水平伸缩缝, 伸缩缝采用切割机割除, 伸缩缝宽度为5mm, 深度为30mm, 用透明硅酮密封胶封闭, 详图1。
2) 首先弹出楼层水平线, 外墙砖水平线在楼层结构标高间分层弹出, 缝宽控制在5～7mm, 标高误差在本层消化掉, 不产生累计误差; 在找平层上弹出纵横分格线, 缝宽控制在5~7mm。
排砖使用整砖, 在如果必须使用非整砖的部位, 非整砖的宽度不小于整砖宽度的1/3。
3) 弹出控制线, 作出标记。
4、 粘贴面砖
1) 采用1: 1: 0.33水泥砂浆进行面砖的粘贴, 粘贴层的厚度控制在4～8mm;
2) 面砖分段自上而下进行粘贴, 每段内应由下向上粘贴。
本工程外墙面砖采用样板带路, 根据现场实际情况, 将顶层作为样板层, 按以上方法进行粘贴。粘贴后请甲方、 监理、 设计现场检查, 验收合格后, 开始大面积粘贴。
5、 细部面砖粘贴
( 1) 窗洞口外墙面砖的粘贴, 详见图2。

( 2) 阳光窗外墙面砖的粘贴, 详见图3。
为了防止在雨棚板或窗台板面上的水沿缝槽流入窗户内, 雨棚板或窗台板的立面砖采用竖贴。
( 3) 阳台边梁挡水线表面及边梁底部均翻一块横砖, 边梁下口翻砖宽度45mm作为滴水线, 滴水线坡度不小于20％, 挡水线平面找10％坡度, 详见附图4。

( 4) 休闲阳台及生活阳台内周围墙体均贴白色砖, 具体详见图5。

在门洞处内翻一块45mm宽面砖, 即内翻砖水平面采用横贴, 立面采用竖贴。
5) 女儿墙处外墙砖粘贴大样。

6) 大阳角处砖采用碰角, 现场将砖侧面用砂轮机打磨成450。

6、 勾缝
用1: 1: 0.33水泥砂浆勾缝。勾缝连续、 平直、 光滑、 无裂纹、 无空鼓, 缝深控制在3mm。现场按先水平后垂直的原则进行勾缝。
7、 清理表面
面砖勾缝4小时后用棉纱将外墙面作第一次清洁, 然后用草酸兑水进行第二次清洁, 最后用清水对墙面进行第三次清洁。
8、 外墙面砖养护
派专人对外墙面砖进行洒水养护, 养护时间不少于七天。
9、 外墙面砖质量检查、 验收
严格按监理要求进行工序报验: 即基层处理后报监理检查, 找平层施工后报监理检查, 弹线后请监理检查, 面砖粘贴清洁后报请监理检查。面砖在拆架前, 对外墙面进行全检, 看是否有空鼓。
( 三) 外墙面砖的检验
外墙面砖检验批划分: 每三层楼划分为一个检验批。
1、 工程实物观感检查
1) 外墙面砖的品种、 颜色和粘贴方式符合设计及相关规范要求。
2) 外墙面砖粘贴必须牢固, 不得有空鼓。
3) 外墙面砖墙面应平整、 干净, 无歪斜、 缺棱掉角和裂缝。
4) 外墙面砖色泽均匀, 无变色、 泛碱。
5) 外墙面砖的接缝应连续、 平直、 光滑, 填缝密实; 缝宽满足设计及方案要求。非整砖的使用部位应适宜。
6) 允许偏差满足以下要求:
外墙面砖尺寸允许偏差及检验方法
序号
检验项目
允许偏差( mm)
检验方法
1
立面垂直
3
用2m托线板检查
2
表面平整
2
用2m靠尺、 形塞尺检查
3
阳角方正
2
用方尺、 形塞尺检查
4
墙裙上口平直
2
拉5m线, 不足5m时拉通线, 用尺检查
5
接缝平直
3
6
接缝宽度
1
用尺量
7
接缝深度
1
用尺量
2、 外墙面砖抗拔试验
根据规范要求, 外墙面砖必须进行抗拔试验, 根据工程量, 本工程每层楼做一次抗拔试验。为了不影响施工进度及处于安全角度考虑, 抗拔试验部位区在阳台处。相应部位外墙砖施工完毕28天后方进行抗拔试验。
三、 安全注意事项
1、 在操作之前必须检查操作环境是否符合安全要求, 道路是否畅通, 机具是否完好牢固, 安全设施和防护用品是否齐全, 经检查符合要求后方可施工。
2、 脚手架应设置防护栏杆和挡脚板后方可施工。
3、 脚手架上堆料量不超过规定荷载, 同一块脚手板上的操作人员不超过2人。
4、 切割砖时应面向内侧, 防止碎砖伤人。
5、 垂直运输工具, 必须满足负荷要求, 牢固无损, 并经常检查运输设备, 发现问题及时修理。
6、 塔吊吊砖时要用料斗, 吊砂浆的料斗不能装得过满, 吊件回转范围不得有人停留。
7、 下雨天, 对刚施工的外墙砖必须进行遮盖, 以防雨水将砂浆冲走而使砖垮塌。
8、 人工垂直向上或向下传递材料时, 架子上的站人板宽度不应小于60cm。
9、 在施工过程中, 严禁往下或往架外抛物体。
