一、 图框的设计标准:

1、 图框中所表示的内容包括备注, 设计变更, 公司徽记( 包括甲级设计证书编号) , 建筑师, 发展商, 工程名称, 典型平面, 图名, 设计, 审核, 批准, 比例, 图纸编号, 版号, 工程编号, 合同编号, 标准化及图幅等18项。
2、 各种图框的尺寸标准为:
A0—841×1189; A1—594×841; A2—420×594;
A3—297×420; A4—210×297
图纸的短边不得加长, A3-A0的长边能够加长, 但应符合《房屋建筑制图统一标准》GB/T5001- 中表2.1.3的规定。

二、 图纸命名及编号的设计标准:
1、 图纸分类: 设计图纸一般应包括封面、 目录、 设计说明、 材料表、 门窗表、 平面图、 立面图、 剖面图、 平面分区图、 平面索引图、 立面展开图、 线条大样图、 节点图等。
2、 图纸的命名及编号规则:

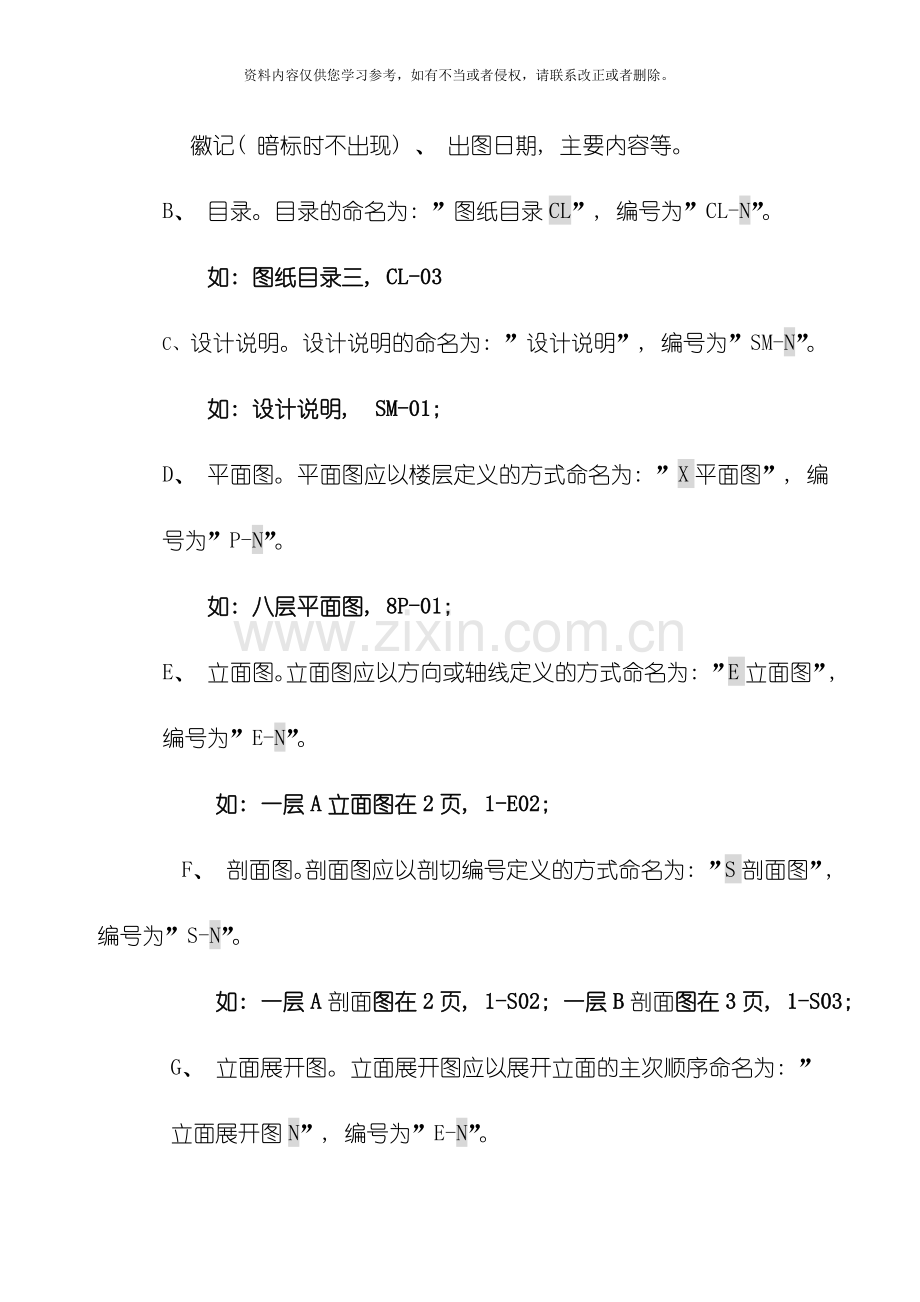

A、 封面。封面不编号, 但封面应包括工程名称、 公司名称、 公司徽记( 暗标时不出现) 、 出图日期, 主要内容等。
B、 目录。目录的命名为: ”图纸目录CL”, 编号为”CL-N”。
如: 图纸目录三, CL-03
C、 设计说明。设计说明的命名为: ”设计说明”, 编号为”SM-N”。
如: 设计说明, SM-01;
D、 平面图。平面图应以楼层定义的方式命名为: ”X平面图”, 编号为”P-N”。
如: 八层平面图, 8P-01;
E、 立面图。立面图应以方向或轴线定义的方式命名为: ”E立面图”, 编号为”E-N”。
如: 一层A立面图在2页, 1-E02;
F、 剖面图。剖面图应以剖切编号定义的方式命名为: ”S剖面图”, 编号为”S-N”。
如: 一层A剖面图在2页, 1-S02; 一层B剖面图在3页, 1-S03;
G、 立面展开图。立面展开图应以展开立面的主次顺序命名为: ”立面展开图N”, 编号为”E-N”。
如: 一层立面展开图二, 1-E02。
J、 大样图。( 词条定义: 大样图是指针对某一特定区域进行特殊性放大标注, 较详细的表示出来。) 大样图的命名为: ”大样图S”, 编号为”N-SN”。
如: 大样图三, N-S03
K、 节点图。( 词条定义: 某些形状特殊、 开孔或连接较复杂的零件或节点,在整体图中不便表示清楚时,可移出另画节点大样图, 节点图是节点大样图的简称。)
节点图的命名应以位置及内容双重定义的方式命名为: ”W节点X”, 编号为”N-SN”。

三、 图层及打印机笔宽的设计标准, ( 参照CAD格式室内装饰统一制图标准)
在使用图层时需注意的是: CAD中自动生成的图层Defpoints是不能打印的, 我们在绘图过程中不要用它。

四、 文字标注的设计标准,
1、 图框中的文字都选用文字样式TEXT-0, 由字库仿宋GB2312生成, 宽度系数一般情况下为1.0, 如果工程名称或图名文字过多, 可根据实际需要将宽度调整。其中建筑师, 发展商, 工程名称, 图名采用3.5mm高TEXT-0填写, 比例及图纸编号采用3.0mm高TEXT-0填写, 其它的均采用2.5mm高TEXT-0填写。
2、 轴名选用文字样式AXIS-TEXT, 由字库complex.shx生成, 轴名外围的圈取半径R为3.5mm, 文字高度为3.5mm, 宽度系数取为1.0, 当文字不能均在圈内时, 可根据实际需要调整, 以看起来丰富饱满为原则。
3、 图中的汉字选用文字样式TEXT, 由字库hzdx.shx生成, 文字高度为3.0mm, 宽度系数为0.80, 文字颜色取为7号笔即白色。
4、 尺寸标注中的文字选用文字样式DIM, 由字库simplex.shx生成, 其箭头形式分为平、 立、 剖、 大样选用建筑标记, 其中引线箭头选用箭头样式; 节点图选用实心闭合样式, 箭头大小均取为1.0, 标注文字取为DIM样式, 字高取为2.5mm,标注线颜色、 线宽取随层, 即为绿色, 文字颜色取为绿色。
5、 文字标注放置在引出线的上面或下面, 应尽量排列整齐, 分布均匀, 其中文字标注的引出线由AUTOCAD指令LEADER产生。
6、 图名选用文字样式NAME, 由字库宋体生成, 字高取为4.5mm高,宽度系数为1.0, 其下间隔2.5mm用1mm粗线和细线组成, 粗线与细线间隔1.5mm。并在图名的同一水平底线的右角标上”比例”及比例大小, 其字高取为2.5mm高。

五、 填充图例的设计标准, ( 参照CAD格式室内装饰制图统一标准)

六、 设计说明的设计标准,
1、 设计依据: 本工程所参照和引用国家和地方颁布的有关规范规程、 法令和行业标准文件等。
2、 材料选择: 说明用于本工程的主要材料的材质、 规格、 产地、 主要性能指标。一般应包括木材、 饰面材、 玻璃、 金属板、 石材及其它板材; 胶、 五金配件及其它附件。
3、 施工要求: 应说明与土建设计施工的配合要求; 与电气设计施工的配合要求; 对幕墙施工的要求及施工精度的要求等。
4、 一般说明: 对设计资料的一般说明。

七、 平面图的设计标准,

平面图是设计中表示材料、 分格及其所在平面位置的依据, 并最终决定了装饰面的平面位置。平面分格影响着立面效果、 工程的材料利用率。为使平面图的设计标准化, 保证设计的质量, 现分成准备工作、 平面图的绘制、 后处理三部分进行说明。
(一)准备工作:
1、 装饰平面的绘制: 平面是以土建的平面图为基准进行绘制, 如有土建的CAD图, 也应首先确认其准确性, 最后确定是否能够利用。为了保证平面图准确性、 完整性, 并从图面美观考虑, 平面的绘制内容包括以下几个方面: ①各层的主要房间, 包括柱, 剪力墙。主要结构用solid图案进行填充。②准确定出装修结构外边线, 柱间轴线。
2、 结构外边线的确定: 应根据装修设计的要求确定。
(二)平面图的绘制
1、 不同平面种类的表示: 为了能在平面图中清楚表示、 区分出不同装修材料种类, 现将不同图例列出如下所示:
平面图应准确画出装修位置及定位轴线, 并表示出外装饰线及装修材料种类。一般由外装饰线、 装修材料种类区分线、 结构外边线四部分组成。
2、 各种平面的绘制方法: 平面图的绘制是在以所确定的室内空间方案的基础上进行绘制的。平面图的绘制是在遵循装修设计意图的基础上进行的内部空间选择、 划分、 合并、 重建等等。
3. 特殊部位的绘制:
A、 门、 洞口 不要随意增减, 改变门的大小位置, 如有设置门套的一般按节点设计用0.5宽粗线画出, 并表示出主要受力构件及门的开启方向。
B、 独立窗 点窗洞口四周的装修结构外边线厚度取一般50/100mm进行绘制, 同时要与节点图一致。并要用图例表示出能看到的装饰面。
C、 凹凸装饰线 要用图例表示出能看到的装饰面。
(三)平面图的后期处理:
1、 图框采用外部引用----室内装饰统一图框。
2、 在图的左下角列出图例说明。
3、 画另一层的平面图时不要移动整个平面图的位置, 以便以后平面的定位, 图块的插入, 引用。

八、 立面图的设计标准,

立面图是装饰设计中表示立面装修设计效果、 装修材料及所在位置、 材料分格的重要方法。为使立面图设计标准化, 保证立面设计效果和设计的质量, 现提出以下几点要求:
1、 立面图的绘制要以平面图为基准, 根据所确定的设计方案对立面进行分格。并要求能准确的画出立面的水平分格、 凹凸关系、 窗洞的位置, 并一般用0.5的线宽画出最外层有凹凸关系的线, 当有二级凹凸时用0.35的线宽。
2、 分格线用0.18细线。
3、 用不同的填充图案表示不同材料。
4、 在梁底及窗台顶一般有竖向水平分格线, 此处为竖向防火分隔区。要尽量避免玻璃装饰材料跨防火区设置。
5、 女儿墙盖板顶部标高一般应比土建女儿墙顶标高高出100mm。独立窗部分上下要往里偏移一个外包厚度50/100mm,具体数值还需与节点统一。
6、 立面图的竖向标注应包括楼层标高引出线、 标注线、 标高、 楼层号四部分组成。下边分别说出各自的作法:
标高引出线: 用center线伸进外边线10mm,到标高符号交线外伸5mm止。
标注线: 至少有三道, 竖向板块分格尺寸标注( 同时应有到标高处的定位标注) 、 层高标注、 总高标注。
标高: 在标注线的外侧, 标高符号高3 mm,字高3.5mm,两根斜线成45°相交于被注的高度。标高应以米单位, 注写到小数点后3位。正数标高不注”+”, 负数标高应注”-”, 零点标高应注写成”±0.000”。
7、 立面图中应标注局部标高。
8、 立面图的后处理同平面图部分。
九、 大样图的设计标准,

大样图的设计标准化, 保证大样图的质量和完整性, 大样图的设计可参照执行下列标准。
1、 设计顺序: 大样图的设计应首先遵循一定的设计顺序。主要大样应首先设计, 编号在前, 特殊大样靠后设计, 编号也靠后。
2、 基本内容: 大样图的设计的内容应至少包括:
A、 大样图所采用的比例不应小于1: 15, 最好选用1: 5。
B、 大样图应至少包括立面大样图, 平面大样图及剖面大样图三个部分, 立面变化比较复杂时, 还要求有二个或二个以上的立面大样图, 平面大样图及剖面大样图。
C、 大样图应标注详细的节点索引图。
D、 立面大样图应用实物填充的方式区分不同的材料。
E、 平面大样图应对面材的平面分格, 不同材质等有清楚的表示, 并注意与节点设计保持一致。
F、 剖面大样图应对面材的立面分格, 位置及连接, 防火保温措施等有清楚的表示, 并注意与节点设计保持一致。

十、 节点图的设计标准

节点图的设计标准化, 保证节点图的质量和完整性, 节点图的设计可参照执行下列标准。
1、 设计顺序: 节点图的设计应首先遵循一定的设计顺序。主要节点应首先设计, 编号在前, 辅助节点靠后设计, 编号也靠后。同时, 设计主要节点时, 应考虑与辅助节点的配合, 尽量减少对辅助节点的特殊处理。
2、 基本原则: 节点图设计的基本原则是表示清楚, 标注详细。
A、 根据装修结构及性能的要求, 对主要部分进行详细设计。
B、 应对节点图的施工定位, 与立面图及平面图的对应关系进行详细表述, 使节点图具有较高的施工可行性。
C、 将文字标注及引出线摆放整齐, 合理选用制图比例, 使图面表示整洁美观。
D、 节点应首先从局部立面图中索引, 也可从其它的节点图中索引, 但都应标注清楚。
3、 基本内容: 节点图的设计的内容应至少包括:
A、 标准节点部分。标准横剖节点, 标准纵剖节点。
B、 纵剖节点部分。装饰面纵剖节点。
C、 横剖节点部分。装饰面横剖节点。
