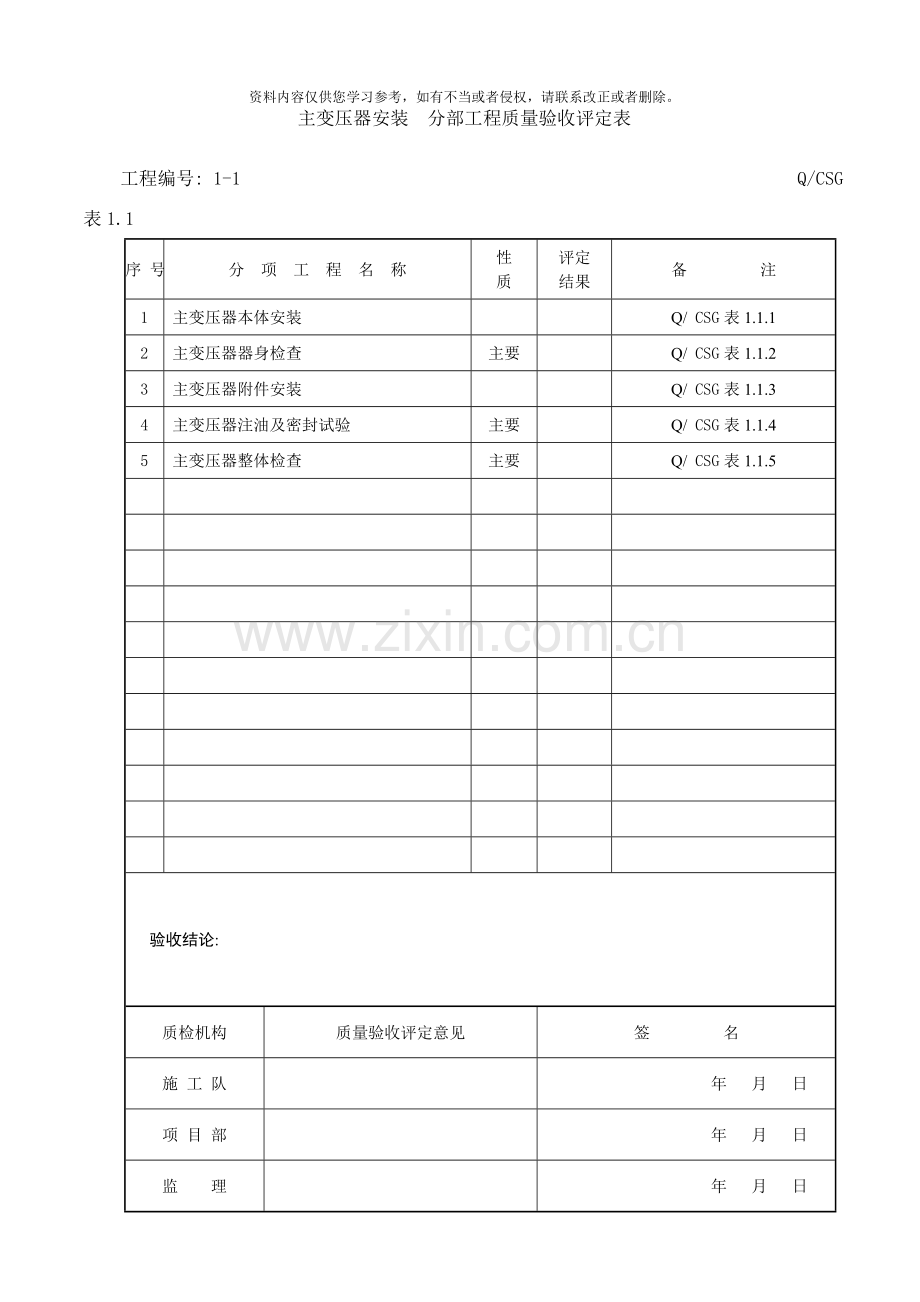

主变压器安装 分部工程质量验收评定表
工程编号: 1-1 Q/CSG表1.1
序 号
分 项 工 程 名 称
性
质
评定
结果
备 注
1
主变压器本体安装
Q/ CSG表1.1.1
2
主变压器器身检查
主要
Q/ CSG表1.1.2
3
主变压器附件安装
Q/ CSG表1.1.3
4
主变压器注油及密封试验
主要
Q/ CSG表1.1.4
5
主变压器整体检查
主要
Q/ CSG表1.1.5
验收结论:
质检机构
质量验收评定意见
签 名
施 工 队
年 月 日
项 目 部
年 月 日
监 理
年 月 日
主变压器本体安装 分项工程质量检验评定表
工程编号: 1-1-1 Q/CSG表1.1.1
产品型号
SSZ11-40000/110
出厂编号
-110-313
制造厂家
江苏华鹏变压器有限公司
安装位置
#1主变基础
工序
检 验 项 目
性
质
单
位
质 量 标 准
检验方法
及器具
检验
结果
合格
推荐值
基
础
安
装
预埋件
按设计规定
对照图纸检查
合格
基础水平误差
mm
<5
<3
用水准仪检查
<3
轨道间距误差
mm
<5
<3
用尺检查
<3
就
位
前
检
查
密性
封能
充气运输气体压力
MPa
0.01~0.03
检查压力表
带油运输
主要
不渗油, 顶盖螺栓紧固
观察检查
合格
油绝缘性能
主要
标准规定值
检查试验报告
合格
本
体
就
位
滚装
轮配
滚轮安装
能灵活转动
扳动检查
制动器安装
牢固, 可拆
支墩与变压器及预埋件连接
牢固
观察检查
合格
本体接地
主要
牢固, 导通良好
合格
冲击值和次数
按制造厂规定
对照厂家
规定检查
合格
其它
油箱顶部定位装置
无变形, 无开裂
观察检查
合格
验收结论:
质检机构
质量检验评定意见
签 名
班 组
年 月 日
施 工 队
年 月 日
项 目 部
年 月 日
监 理
年 月 日

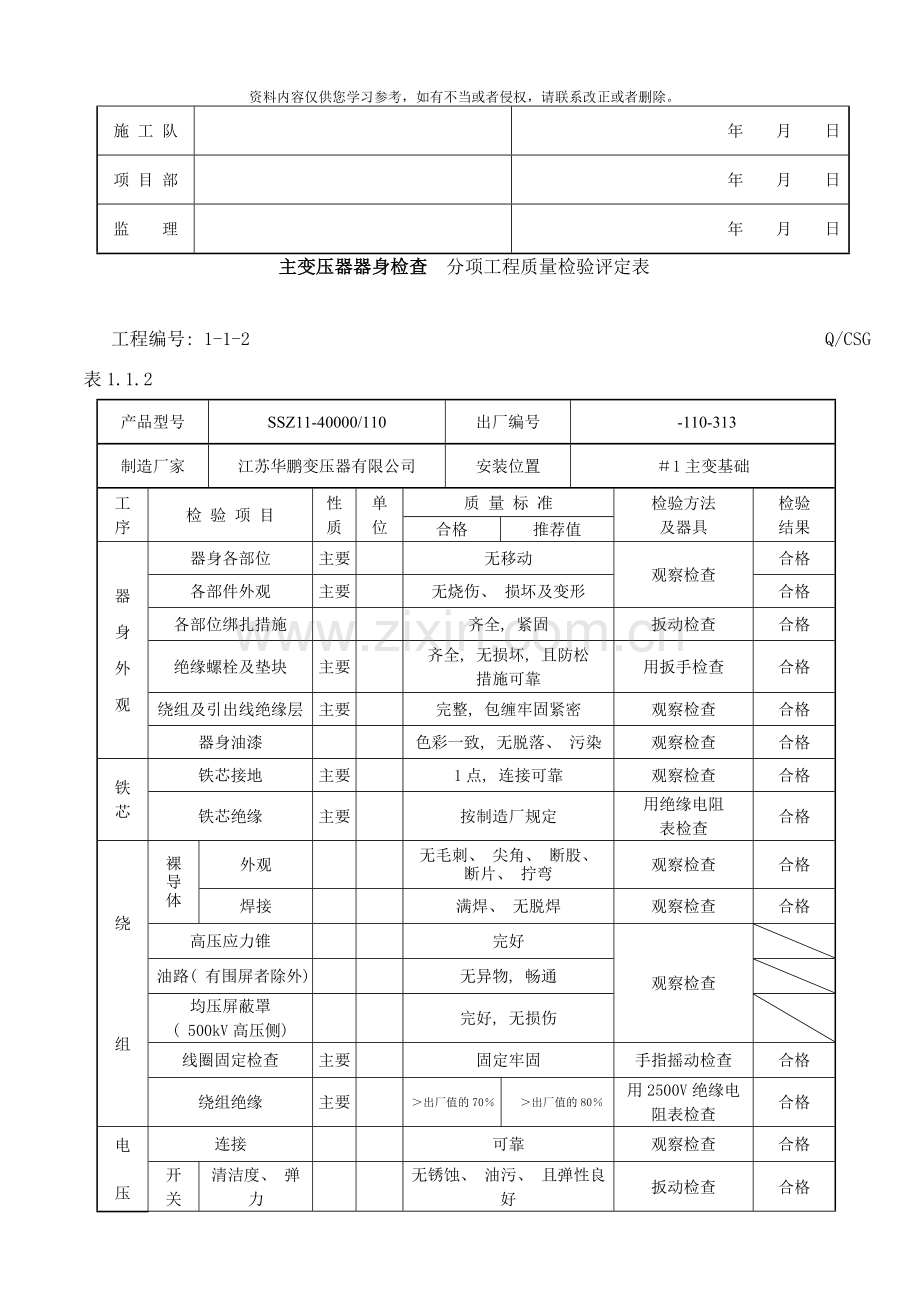

主变压器器身检查 分项工程质量检验评定表
工程编号: 1-1-2 Q/CSG表1.1.2
产品型号
SSZ11-40000/110
出厂编号
-110-313
制造厂家
江苏华鹏变压器有限公司
安装位置
#1主变基础
工
序
检 验 项 目
性
质
单
位
质 量 标 准
检验方法
及器具
检验
结果
合格
推荐值
器
身
外
观
器身各部位
主要
无移动
观察检查
合格
各部件外观
主要
无烧伤、 损坏及变形
合格
各部位绑扎措施
齐全, 紧固
扳动检查
合格
绝缘螺栓及垫块
主要
齐全, 无损坏, 且防松
措施可靠
用扳手检查
合格
绕组及引出线绝缘层
主要
完整, 包缠牢固紧密
观察检查
合格
器身油漆
色彩一致, 无脱落、 污染
观察检查
合格
铁
芯
铁芯接地
主要
1点, 连接可靠
观察检查
合格
铁芯绝缘
主要
按制造厂规定
用绝缘电阻
表检查
合格
绕
组
裸
导
体
外观
无毛刺、 尖角、 断股、
断片、 拧弯
观察检查
合格
焊接
满焊、 无脱焊
观察检查
合格
高压应力锥
完好
观察检查
油路( 有围屏者除外)
无异物, 畅通
均压屏蔽罩
( 500kV高压侧)
完好, 无损伤
线圈固定检查
主要
固定牢固
手指摇动检查
合格
绕组绝缘
主要
>出厂值的70%
>出厂值的80%
用2500V绝缘电阻表检查
合格
电
压
切
换
装
置
连接
可靠
观察检查
合格
开
关
触
头
清洁度、 弹力
无锈蚀、 油污、 且弹性良好
扳动检查
合格
接触
主要
可靠, 塞尺塞不进
用0.05㎜×10mm
塞尺检查
合格
对应位置
正确、 一致
操动检查
合格
部件装配
齐全, 正确
观察检查
合格
无励磁
分接开关
操作杆长度
三相一致
合格
转动器
动作灵活、 密封良好
观察检查
合格
Q/CSG表1.1.2( 续)
工
序
检 验 项 目
性
质
单
位
质 量 标 准
检验方法
及器具
检验
结果
合格
推荐值
电
压
切
换
装
置
有载调压
分接开关
开关动作顺序
主要
正确, 切换时无开路
仪表测量
合格
切换开关密封
良好
观察检查
合格
其
她
强油循环管与下轭绝缘接口密封
良好
观察检查
合格
各部位清理
主要
无杂物、 污迹、 屑末
合格
阀门动作
开闭灵活, 指示正确
操动检查
回
罩
法兰连接
紧固, 螺栓受力均匀; 结合面无渗油
观察并用力矩扳手检查
合格
器身暴露在
空气中的时间
主要
符合GBJ 147-1990规定
记录实际值
验收结论:
质检机构
质量检验评定意见
签 名
班 组
年 月 日
施 工 队
年 月 日
项 目 部
年 月 日
监 理
年 月 日
主变压器附件安装 分项工程质量检验评定表
工程编号: 1-1-3 Q/CSG表1.1.3
产品型号
SSZ11-40000/110
出厂编号
-110-313
制造厂家
江苏华鹏变压器有限公司
安装位置
#1主变基础
工
序
检 验 项 目
性
质
单
位
质 量 标 准
检验方法
及器具
检验
结果
合格
推荐值
高
压
套
管
安
装
套管及电流互感器试验
主要
合格
检查试验报告
合格
升
高
座
安
装
外检
观查
接线端子
牢固, 无渗漏油
观察检查
合格
放气塞
升高座最高处
安装位置
正确
观察检查
合格
绝缘筒装配
正确、 不影响套管穿入
合格
法兰连接
紧密
合格
套
管
安
装
套管检查
清洁, 无损伤, 油位正常
观察检查
合格
法兰连接螺栓
主要
齐全, 紧固
用力矩扳手检查
合格
引
出
线
安
装
穿线
顺直、 不扭曲
观察检查
合格
220kV
应力锥
在均压罩内, 深度合适
500kV
均压球
在均压屏蔽罩内间距
15mm左右
用尺检查
等电位铜片
连接可靠
扳动检查
引线与套管
连接
主要
连接螺栓紧固, 密封良好
观察并用力矩扳手检查
合格
低压套管安装
套管检查
清洁, 无损伤
观察检查
合格
法兰连接
主要
连接螺栓紧固
用力矩扳手检查
合格
与低压侧母线连接
的母线桥
主要
采用绝缘护套包封
观察检查
合格
电
压
切
换
装
置
无励磁
分接
开关
传动连杆
回装正确, 转动无卡阻
转动检查
合格
指示器
密封良好
观察检查
合格
有载调
压开关
分接头位置与指示器指示
主要
对应, 且联锁、 限位正确
操动检查
合格
油室密封
良好
观察检查
合格
就地指示
与远方指示一致
观察检查
Q/CSG 表1.1.3( 续) 1
工
序
检 验 项 目
性
质
单
位
质 量 标 准
检验方法
及器具
检验
结果
合格
推荐值
储
油
柜
安
装
内部检查
清洁、 无杂物
触摸、 观察
合格
胶囊或隔膜
无变形、 损伤, 且清洁
观察检查
合格
胶囊或隔膜气密性
主要
无泄漏
缓慢充气试验
合格
胶囊口密封
无泄漏, 呼吸通畅
观察检查
合格
油位计检查
反映真实油位
合格
吸
湿
器
安
装
连通管
无堵塞、 清洁
观察检查
合格
油封油位
在油面线处
合格
吸湿剂
颜色正常
合格
安全气道安装及压力释放阀安装
内部检查
无杂物、 污迹
观察检查
合格
隔膜
完好
合格
隔膜与法兰连接
主要
严密, 不与大气相通
合格
隔膜位置接点
动作准确, 绝缘良好
试灯、 兆欧表
合格
释放器压力
位置
正确
观察检查
合格
阀盖及弹簧
主要
无变动
合格
电接点检查
动作准确, 绝缘良好
检查试验报告
合格
气体继电器安 装
继电器校验
主要
合格
检查试验报告
合格
继电器安装
位置正确, 无渗漏
观察检查
合格
连通管升高坡度
主要
便于气体排向气体继电器
合格
防雨罩安装
符合要求, 避免触点受潮
观察检查
合格
温度计安装
温度计校验
制造厂已校验
查校验报告
合格
插座内介质及密封
与箱内油一致, 密封良好
观察检查
合格
测温包毛细导管
无压偏、 死弯, 弯曲
半径>50mm
就地指示
与远方指示一致
合格
Q/CSG表1.1.3( 续) 2
工
序
检 验 项 目
性
质
单
位
质 量 标 准
检验方法
及器具
检验
结果
合格
推荐值
冷
却
器
安
装
外观检查
无变形,法兰端面平整
观察检查
合格
密封性试验
主要
按制造厂规定
检查记录
合格
支座及拉杆调整
主要
法兰面平行、 密封垫
居中不偏心受压
观察检查
合格
潜油泵
结合面严密
流速、 差压继电器
按制造厂规定
对照厂家规定检查
合格
风扇
牢固, 叶片无变形
观察检查
阀门动作
操作灵活, 开闭位置正确
操动试验
合格
外接管路
内壁清洁, 流向标志正确
观察检查
合格
净油器安 装
内部检查
清洁, 无杂物、 污迹
观察检查
合格
滤网检查
主要
完好
合格
吸湿剂
白色不透明
合格
其
她
耐油绝缘导线
排列整齐, 保护措施齐全
观察检查
合格
接线箱盒
牢固, 密封良好
合格
控制箱安装
牢固
扳动检查
合格
验收结论:
质检机构
质量检验评定意见
签 名
班 组
年 月 日
施 工 队
年 月 日
项 目 部
年 月 日
监 理
年 月 日
主变压器注油及密封试验 分项工程质量检验评定表
工程编号: 1-1-4 Q/CSG表1.1.4
产品型号
SSZ11-40000/110
出厂编号
-110-313
制造厂家
江苏华鹏变压器有限公司
安装位置
#1主变基础
工
序
检 验 项 目
性
质
单
位
质 量 标 准
检验方法
及器具
检验
结果
合格
推荐值
变
压
器
注
油
绝缘油试验
主要
合格
检查试验报告
合格
油温( 220kV及以上变压器)
高于器身温度
用温度计检查
器身温度
℃
>20
合格
真空度
主要
按制造厂规定
对照规范检查
注油前真空保持时间
按制造厂规定
检查记录
注油( 循环) 速度
L/min
按制造厂规定
用流量计检查
合格
注油过程检查
( 220kV及以上变压器)
按制造厂规定
观察检查
注油后真空保持时间
按制造厂规定
对照规范检查
油位检查
油标指示
正确
观察检查
合格
油标指示与
油枕油面高度
主要
按制造厂规定
合格
500kV变热
油循
环器
净油设备出口油温
℃
按制造厂规定
用温度计检查
油箱内温度
按制造厂规定
循环时间
h
按制造厂规定
检查记录
热油循环后油质试验
主要
合格
检查试验报告
整体密封
试验
试验压力
MPa
按制造厂规定
检查压力表
合格
试验时间
h
按制造厂规定
检查记录
合格
所有焊缝及结合面密封
主要
无渗漏
观察检查
合格
验收结论:
质检机构
质量检验评定意见
签 名
班 组
年 月 日
施 工 队
年 月 日
项 目 部
年 月 日
监 理
年 月 日
主变压器整体检查 分项工程质量检验评定表
工程编号: 1-1-5 Q/CSG表1.1.5
产品型号
SSZ11-40000/110
出厂编号
-110-313
制造厂家
江苏华鹏变压器有限公司
安装位置
#1主变基础
工
序
检 验 项 目
性
质
单
位
质 量 标 准
检验方法
及器具
检验
结果
合格
推荐值
变
压
器
整
体
检
查
铭牌及接线图标志
齐全, 清晰
观察检查
合格
所有附件安装
正确, 牢固
合格
油系统阀门
打开, 且指示正确
合格
变压器外观
清洁, 顶盖无遗留物
合格
分接开关位置及指示
符合运行要求位置指示正确
合格
油位
主要
正常
合格
测温装置
指示正确
合格
气体继电器
主要
模拟试验良好
模拟试验检查
合格
冷却装置
试运良好, 联动可靠
观察检查
合格
事故排油消防设施
主要
已验收
投运检查
合格
试验项目
主要
合格, 无漏项
检查试验报告
合格
整体密封
主要
无渗油
观察检查
合格
相色标志
齐全, 正确
合格
接
地
铁芯和夹件接地引出套管
牢固, 导通良好
扳动且导通检查
合格
高压套管末屏
合格
电流互感器备用二次端子
短路后可靠接地
合格
本体及基础
应分别有2点与
接地网可靠连接
合格
引线与主接地网连接
牢固, 导通良好
合格
孔洞封堵
严密
观察检查
合格
验收结论:
质检机构
质量检验评定意见
签 名
班 组
年 月 日
施 工 队
年 月 日
项 目 部
年 月 日
监 理
年 月 日
1号主变压器系统附属设备安装 分部工程质量验收评定表
工程编号: 1-2 Q/CSG表1.2
序 号
分 项 工 程 名 称
性
质
评定
结果
备 注
1
中性点隔离开关安装
Q/ CSG表 1.2.1
2
中性点电流互感器安装
Q/ CSG 表1.2.2
3
中性点避雷器安装
Q/ CSG表 1.2.3
4
中性点母线安装
2
中性点软母线安装
Q/ CSG表 1.2.5-2
5
控制柜及端子箱安装
Q/ CSG 表1.2.7
6
二次回路检查及接线
Q/ CSG 表1.2.8
验收结论:
质检机构
质量验收评定意见
签 名
施 工 队
年 月 日
项 目 部
年 月 日
监 理
年 月 日
中性点隔离开关安装 分项工程质量检验评定表
工程编号: 1-2-1 Q/CSG表1.2.1
产品型号
GW13-72.5W
出厂编号
1011407
制造厂家
南京电器六厂有限责任公司
安装位置
#1主变110kV中性点
工
序
检 验 项 目
性
质
单
位
质 量 标 准
检验方法
及器具
检验结果
合格
推荐值
瓷
柱
安
装
外观检查
主要
清洁, 无裂纹
观察检查
合格
瓷铁胶合处检查
主要
粘合牢固
合格
瓷柱与底座平面
操作轴间连接螺栓
紧固
用扳手检查
合格
均压环外观检查
清洁, 无损伤、 变形
观察检查
导
电
部
分
可挠软连接检查
连接可靠, 无折损
扳动检查
接线端子检查
主要
清洁, 平整, 无外应力并涂有电力复合脂
观察检查
合格
接触部位检查
触头表面镀银层
完整, 无脱落
观察检查
合格
线接触
主要
塞尺塞不进
用0.05㎜×10㎜
塞尺检查
合格
接触面宽度
≤50mm
主要
mm
≤4
≤3
合格
注:( 塞尺塞入深度)
接触面宽度
≥60mm
主要
mm
≤6
≤4
合格
注:( 塞尺塞入深度)
传
动
装
置
传
动
部
件
部件安装
连接正确, 固定牢靠
观察检查
合格
操作检查
咬合准确, 轻便灵活
操动检查
合格
定位螺钉调整
主要
可靠, 能防止
拐臂超过死点
操动检查
合格
辅助开关检查
动作可靠,
触点接触良好
操动检查
合格
接地刀与主触头间
机械或电气闭锁
主要
准确可靠
观察或试验检查
合格
限位装置动作检查
主要
在分、 合闸极限位置可靠切除电源
操动检查
合格
机构箱密封垫检查
完整
观察检查
合格
Q/CSG表1.2.1 ( 续)
工
序
检 验 项 目
性
质
单
位
质 量 标 准
检验方法
及器具
检验
结果
合格
推荐值
隔
离
开
关
调
整
合
闸
状
态
触头间相对位置
主要
按制造厂规定
对照厂家规定检查
合格
备用行程
合格
触头两侧接触压力
主要
合格
分闸状态触头间净距
或拉开角度
主要
按制造厂规定
对照厂家规定检查
合格
触头接触时
不同期允许值
合格
引弧触头与主动触头
动作顺序
正确
操动检查
合格
隔离开关与操作机构
联动试验
主要
动作平稳, 无卡阻
合格
接
地
底座接地
牢固, 导通良好
扳动及导通检查
合格
机构箱接地
合格
隔离开关安装用支架
接地
主要
应有2点与接地网可靠连接
观察并导通检查
合格
放电间隙
安装型式
符合设计
观察检查
合格
间隙距离
主要
用尺测量
合格
其
她
防松件检查
主要
防松螺母紧固,
开口销打开
观察检查
合格
相色标志
正确, 清晰
合格
孔洞处理
密封良好
合格
机构箱内电加热装置
齐全, 且能正常使用
观察并用表计检查
合格
机构箱内照明装置
齐全, 且能正常使用
观察并用表计检查
合格
验收结论:
质检机构
质量检验评定意见
签 名
班 组
年 月 日
施 工 队
年 月 日
项 目 部
年 月 日
监 理
年 月 日
中性点电流互感器安装 分项工程质量检验评定表
工程编号: 1-2-2 Q/CSG表1.2.2
产品型号
LRB-10
出厂编号
A1009077
制造厂家
上海安越电器工程技术有限公司
安装位置
#1主变中性点支架
工
序
检 验 项 目
性
质
单
位
质 量 标 准
检验方法
及器具
检验
结果
合格
推荐值
本
体
检
查
铭牌标志
完整, 清晰
观察检查
合格
外观
主要
完整, 无裂纹
合格
二次接线板
引线端子
连接牢固, 并有防转动措施
观察检查
合格
绝缘检查
主要
绝缘良好
检查试验报告
合格
变比及极性检查
主要
正确
检查试报告
合格
互
感
器
安
装
极性方向
三相一致
观察检查
合格
二次接线端子位置
在维护侧
合格
一次接线板连接
可靠、 无外应力, 并涂有导电膏
观察检查
合格
等电位弹簧
固定
主要
牢固
扳动检查
合格
与母线接触
主要
紧密可靠
合格
零序电流互感器铁
芯与其它导磁体间
主要
不构成闭合磁路
观察检查
合格
所有连接螺栓
齐全, 紧固
用扳手检查
合格
接
地
外壳接地
牢固可靠
扳动并导通检查
合格
电流互感器备用二次
绕组接地
主要
短路后可靠接地
合格
互感器安装用支架接地
主要
应有2点与接地网可靠连接
观察并导通检查
合格
验收结论:
质检机构
质量检验评定意见
签 名
班 组
年 月 日
施 工 队
年 月 日
项 目 部
年 月 日
监 理
年 月 日
中性点避雷器安装 分项工程质量检验评定表
工程编号: 1-2-3 Q/LD表1.2.3
产品型号
1.5WN1-72/186
出厂编号
G004
制造厂家
电科院东芝避雷器有限公司
安装位置
#1主变110kV中性点
工
序
检 验 项 目
性
质
单
位
质 量 标 准
检验方法
及器具
检验
结果
合格
推荐值
外
观
检
查
瓷件外观
主要
光洁, 完整无裂纹
观察检查
合格
瓷铁胶合处检查
主要
粘合牢固
合格
防爆片检查
主要
无损坏、 裂纹, 且安装时取下
合格
避
雷
器
安
装
金属接触面
主要
清洁, 无氧化膜, 并涂有电力复合脂
合格
各节位置
按制造厂规定
对照厂家规定检查
垂直度
合格
同相串并联组合单元非线性系数误差
按GB 50150规定
检查试验报告
合格
绝缘底座绝缘检查
主要
绝缘良好
合格
放
电
记
数
器
安
装
检
查
外观检查
主要
密封良好
观察检查
合格
安装位置
三相一致, 便于观察
合格
动作试验
正确、 可靠
检查试验报告
合格
与避雷器连接
主要
按制造厂规定
对照厂家规定
合格
底座接地
主要
牢固可靠
扳动检查
合格
记数指示
数字相同
观察检查
合格
所有连接螺栓
主要
齐全, 紧固
用扳手检查
合格
其
她
接线端子与其它设备连接
无外应力
观察检查
合格
相色标志
正确, 清晰
合格
避雷器安装用支架接地
主要
应有2点与接
地网可靠连接
观察并导通检查
合格
验收结论:
质检机构
质量检验评定意见
签 名
班 组
年 月 日
施 工 队
年 月 日
项 目 部
年 月 日
监 理
年 月 日
中性点避雷器安装 分项工程质量检验评定表
工程编号: 1-2-3 Q/LD表1.2.3-01
产品型号
YH5W5-51/102w
出厂编号
996
制造厂家
西安西电避雷器有限公司
安装位置
#1主变35kV中性点
工
序
检 验 项 目
性
质
单
位
质 量 标 准
检验方法
及器具
检验
结果
合格
推荐值
外
观
检
查
瓷件外观
主要
光洁, 完整无裂纹
观察检查
合格
瓷铁胶合处检查
主要
粘合牢固
合格
防爆片检查
主要
无损坏、 裂纹, 且安装时取下
合格
避
雷
器
安
装
金属接触面
主要
清洁, 无氧化膜, 并涂有电力复合脂
合格
各节位置
按制造厂规定
对照厂家规定检查
垂直度
合格
同相串并联组合单元非线性系数误差
按GB 50150规定
检查试验报告
合格
绝缘底座绝缘检查
主要
绝缘良好
合格
放
电
记
数
器
安
装
检
查
外观检查
主要
密封良好
观察检查
合格
安装位置
三相一致, 便于观察
合格
动作试验
正确、 可靠
检查试验报告
合格
与避雷器连接
主要
按制造厂规定
对照厂家规定
合格
底座接地
主要
牢固可靠
扳动检查
合格
记数指示
数字相同
观察检查
合格
所有连接螺栓
主要
齐全, 紧固
用扳手检查
合格
其
她
接线端子与其它设备连接
无外应力
观察检查
合格
相色标志
正确, 清晰
合格
避雷器安装用支架接地
主要
应有2点与接
地网可靠连接
观察并导通检查
合格
验收结论:
质检机构
质量检验评定意见
签 名
班 组
年 月 日
施 工 队
年 月 日
项 目 部
年 月 日
监 理
年 月 日
中性点软母线安装 分项工程质量检验评定表
工程编号: 1-2-5.2 Q/CSG表1.2.5-2
产品型号
LGJ-150∕20
制造厂家
广西顺业线缆有限公司
安装位置
#1主变中性点
工
序
检 验 项 目
性
质
单
位
质 量 标 准
检验方法
及器具
检验
结果
合格
推荐值
导
线
及
金
具
检
查
导线外观
主要
无断股、 松散及损伤;
扩径导线无凹陷、 变形
观察检查
合格
导线切断口
整齐、 无松散、 毛刺,
并与线股轴线垂直
合格
金具型号及规格
主要
与连接导线相匹配
合格
金具及紧固件外观
主要
光洁, 无裂纹、 毛刺及凸凹不平
合格
导线与连接线夹接触面处理
主要
清洁, 无氧化膜, 并涂有电力复合脂
合格
液
压
压
接
扩径导线与耐张线夹压接
主要
中心空隙填满相应的衬料
合格
导线插入线夹长度
主要
等于线夹长度
合格
压接钢模及压接钳检查
规格匹配
合格
相邻压接段重叠长度
mm
≥5
用尺检查
≥5
压
接
后
检
查
压接管弯曲度
%
≤2
用尺检查
≤2
压接管表面
光滑, 无裂纹、 凹陷
观察检查
合格
管端导线外观
主要
无隆起、 松股
合格
六角形对边尺寸
主要
mm
≤0.866D+0.2接续管外径
用尺检查
合格
压接试件试验
主要
合格
检查试件
试验报告
合格
螺
栓
连
接
导线与线夹间铝包带绕向
与外层铝股旋向一致
观察检查
铝包带露出线夹口长度
mm
≤10
≤8
用尺检查
铝包带端口处理
压回线夹内
观察检查
连接螺栓
主要
紧固均匀, 且螺栓露出
螺母2~3扣
观察并用力矩扳手检查
合格
耐张线夹引至设备的
母线配置
完整, 无断口
观察检查
合格
Q/CSG表1.2.5-2(续)
工
序
检 验 项 目
性
质
单
位
质 量 标 准
检验方法
及器具
检验
结果
合格
推荐值
软母
线安
装及
整体
检查
档距内母线配置
无接头
观察检查
合格
连接金具零件装配
完整, 紧固
合格
引下线对构架距离
主要
按GBJ 149-1990规定
对照规范检查
合格
母线与设备接线端子连接
端子无变形、 损坏
观察检查
合格
母线相色标志
齐全, 正确
观察检查
合格
验收结论:
质检机构
质量检验评定意见
签 名
班 组
年 月 日
施 工 队
年 月 日
项 目 部
年 月 日
监 理
年 月 日
控制柜及端子箱安装 分项工程质量检验评定表
工程编号: 1-2-7 Q/CSG表1.2.7
产品型号
XW1-2
出厂编号
101140
制造厂家
南宁科莱达电气设备有限公司
安装位置
1号主变端子箱基础
工
序
检 验 项 目
性
质
单
位
质 量 标 准
检验方法
及器具
检验
结果
合格
推荐值
箱
体
安
装
安装位置
按设计规定
对照设计图检查
合格
落地箱底座高出地面尺寸
㎜
按设计规定( 无设计规定时宜为10)
用尺检查
合格
悬挂箱中心至地面高度
m
按设计规定, 一般为
1.2~1.5
合格
安装垂直度误差
㎜
<1.5
用铅坠检查
<1.5
户外箱体的密封
主要
良好, 防水、 防潮、 防尘
观察检查
合格
紧固件表面处理
镀锌
合格
紧固件检查
主要
齐全、 完好、 紧固
用扳手检查
合格
箱架接地连接
主要
牢固、 导通良好
扳动并导通检查
合格
震动场所的防震措施
按设计规定
对照设计图检查
合格
装有电气可开启屏门的接地
用软铜导线可靠接地
观察并导通检查
合格
箱面标志
齐全
观察检查
合格
电器元件安装
按设计规定
对照设计图检查
合格
熔断器、 熔丝配置
合格
电加热装置
齐全,且能正常使用
观察并用表计检查
合格
照明装置
齐全,且能正常使用
观察并用表计检查
合格
验收结论:
质检机构
质量检验评定意见
签 名
班 组
年 月 日
施 工 队
年 月 日
二次回路检查及接线 分项工程质量检验评定表
工程编号: 1-2-8 Q/CSG表1.2.8
产品型号
出厂编号
制造厂家
广东新亚光电缆实业有限公司
安装位置
1号 主变交流电源箱
工
序
检 验 指 标
性
质
单
位
质 量 标 准
检验方法
及器具
检验
结果
合 格
推荐值
配
线
导线外观
主要
绝缘层完好, 无中间接头
观察检查
合格
配线连接( 螺接、 插接、 焊接或压接)
主要
牢固、 可靠
螺丝刀及用手拉
合格
导线配置
展开阅读全文
