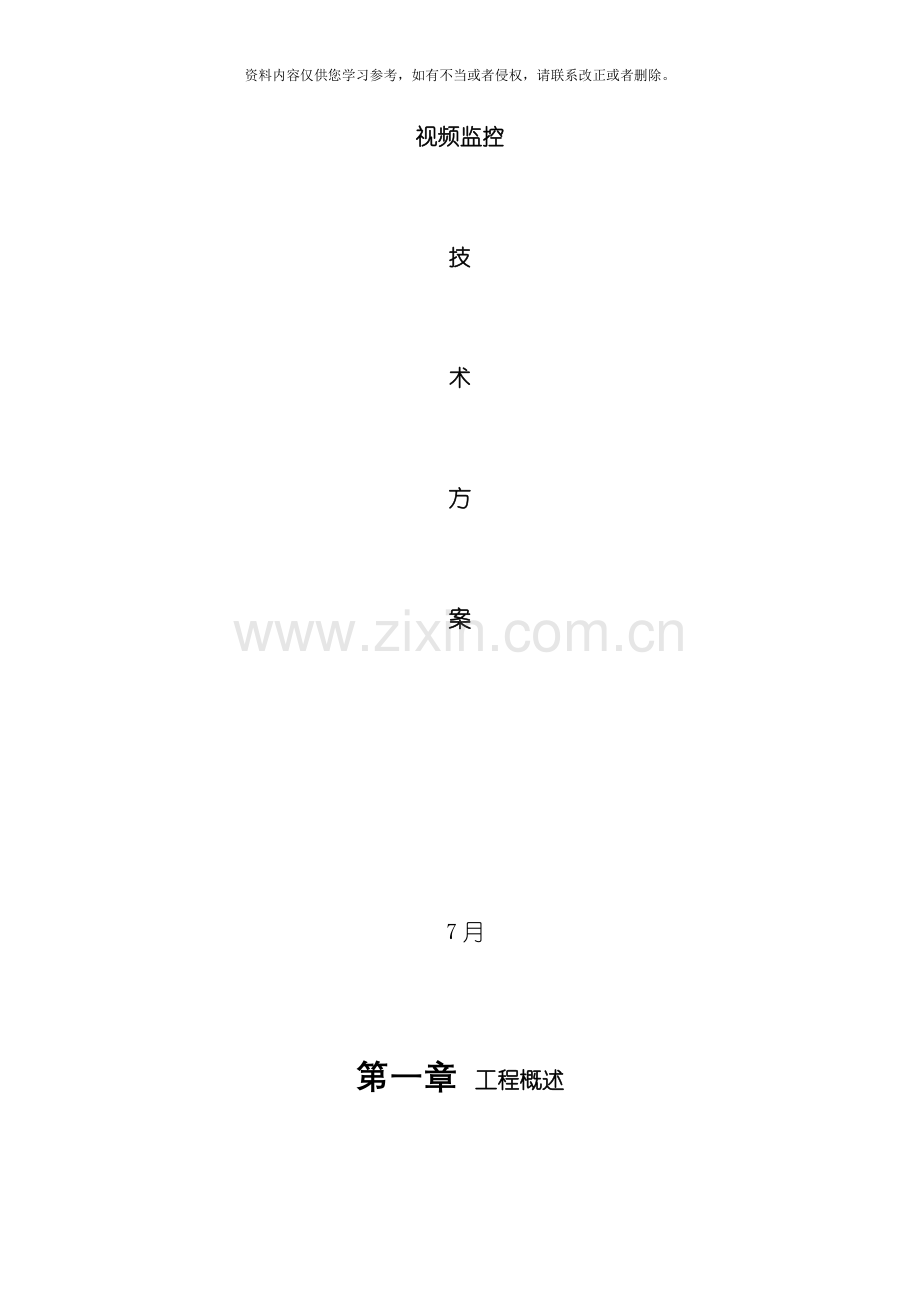

视频监控

技

术

方

案

7月

第一章 工程概述

根据我们公司的实力, 以及多年来积累的监控系统设计经验, 我们保证本系统在当前时期内, 处于国际领先水平, 并在相当时间内不落后。

第二章 系统设计依据
1、 GA/T75-94 《安全防范工程程序与要求》
2、 JGJ/T16-92 《民用建筑电器设计规范》
3、 GB/T74-94 《安全防范系统通用图形符号》
4、 GA/T70-94 《安全防范工程费用概预算编制方法》
5、 GB50198-94 《民用闭路监视闭路系统工程技术规范》
6、 GA/T 367- 《视频安防监控系统技术要求》
7、 GA308- 《安全防范系统验收规则》
8、 GB50348- 《安全防范工程技术规范》
9、 其它 用户对系统的要求

第三章 系统功能综述
第一部分: 系统组成说明
本系统从功能结构的角度看, 能够分成前端部分, 传输部分和终端部分。其中, 前端部分由红外一体化摄像机、 红外半球摄像机组成; 传输部分由一路、 两路和四路网络视频服务器构成; 而终端部分则由客户端主机及显示设备组成。
如下图所示:

第二部分: 前端设计
本系统前端主要设备采用金奥(JA)安防产品系列: 红外一体化摄像机、 红外半球摄像机。
被监控目标主要为作业区内情况, 经过视频监控, 我们能够很直观地了解到作业区内的情况, 可及时发现突发时间并进行相应的处理。摄像机分布如下图:

第三部分: 传输系统设计
为了更好的保护作业区内的整体美观性和安装难度, 在传输主干上, 我们将采取网络传输方式, 更方便布线。
技术实现的角度是这样的, 经过对前端摄像机信号的采集, 就近接入视频服务器, 视频服务器的体积相当小, 安装方便, 然后经过事先预置好的网络信息点, 将视频服务器接入视频监控专用网络。这样一来, 只要将网线接入中控室就能够利用解码主机机对视频服务器进行视频的接收、 控制、 录像了。
第四部分: 终端系统设计

终端部分――监控室终端可采用普通一台电脑主机, 使用网络服务器客户端软件, 可实现对远程图像的察看和控制, 并可对前端摄像机图像进行录像及回放操作。

第四章 系统设备性能与指标
第一部分: 前端设备
1. JA系列红外一体化摄像机

产品型号: JA-250(P)/JA-280(P)

详细说明:
CCD类型: SONY 1/3" CCD
像素: PAL: 752H×582V
NTSC: 768H×494V
信号制式: PAL/NTSC
分辨率( 水平中心) : 480TV Line
最低照度: 0Lux/F1.2( 红外灯开启)
噪音比: ≥48dB
视频输出幅度: 1.0VP-P/75Ω
自动增益控制: 自动
白平衡方式: 自动跟踪
逆光补偿方式: 自动
曝光模式: EE( 电子曝光)
电子快门: 1/50( 1/60) 至1/100000秒
伽马校正: 0.45
同步方式: 内同步
红外线距离: 25-30m
红外灯: 28/35颗φ8LED
镜头: 8mm/16mm可选
工作电压: DC12V±5%
输出功率: 13W
工作温度: -20℃—50℃
2. JA系列红外半球摄像机

设备参数:

图像传感器: COLOR 1/3 SONY HAD CCD
有效像素: PAL: 752( 水平) ×582(垂直)
NTSC:768( 水平) ×494(垂直)
信号系统: PAL/NTSC
水平清晰度: 480电视线 \420电视线
最低照度: 0LUX( 红外开启)
红外距离: 15米\25米
信噪比: 大于48db
视频输出: 1.0Vp-p,75Ω
所需电源: DC 12V
功率消耗: 小于5w
插口: VIDEO OUT(BNC)
3. JA系列22倍红外一体化摄像机

影像系统 1/4” SONY CCD
有效像素: PAL: 582(V)×752(H)
信号系统: PAL/NTSC制式
水平清晰度: 480电视线
光学放大: 22倍光学放大
电子放大: 无
红外灯距离: 100米
同步系统: 内同步
信噪比: 52db
最低照度: 快门速度: 1/50－1/100,000( 秒)
白平衡: 自动跟踪白平衡
聚焦系统: 自动/手动聚焦模式
视频输出: 1.0Vp-p75Ω( BNC)
电源配置: DC 12V
功率消耗: 350Ma
产品尺寸: 60.0(W)×60.4(H)×103(L)
菜单功能: 英文菜单
4. 301室外云台

环境温度: -10~40℃
环境湿度: ≤90%
旋转角度: 水平10-320°, 垂直±45°( 可调整)
设计负载: 最大8Kg
供电电源: AC220V(AC24V) 50HZ
外型尺寸: ￠126 X 186mm
重 量: 4.5Kg
5. 室外云台解码器

技术指标如下:
工作电源: AC220V、 50HZ;
云台工作电压: AC220V、 AC24V;
镜头工作电压: DC6-12V;
控制方式: RS-485;
控制连接线: 建议选用屏蔽双绞线。
功能特点
每个解码器能够控制一路云台和一路镜头;
能够控制云台上、 下、 左、 右转动, 控制镜头的光圈、 变焦和聚焦;
给云台和摄像机提供工作电源;
控制一些辅助设备;
经过RS-485控制线与主机相连, 实现通讯、 控制。
第二部分 传输设备
1、 JA系列网络视频服务器

·D1高清晰实时视频网络服务器, 向下兼容HalfD1、 CIF、 QCIF格式
·采用最新H.264视频编码技术、 MP3音频编码技术
·支持PAL/NTSC复合视频
·内嵌Web Server, Web页面实现远程监看、 控制、 设置
·设备具备安全远程升级功能
·支持动态IP地址, 支持局域网、 Internet( ADSL、 有线通)
·双向语音对讲实时传输
·网络自适应技术, 根据网络带宽自动调整视频帧率
·视频码率16Kbps-4Mbps连续可调, 帧率1-30 (1-25)连续可调
·视频遮挡、 移动侦测、 探头等报警功能(可设区域和灵敏度)
·RS-422/485串口, 支持透明串口传输、 支持云台控制、 高速球机或摄像机等外置设备
·录像数据可在PC上经过专用的客户端软件或IE方便地进行回放.
·支持多用户同时访问, 多级用户密码权限管理
·录像文件直接由Microsoft Media Player播放
·异常自动恢复功能, 网络中断后可自动连接

具体参数如下:
Specification:
项目

性能指标
JA901BT
JA902BT
JA904BT
视频
视频输入
单路, Vp-p=1V - 75Ω
两路, Vp-p=1V - 75Ω
四路, Vp-p=1V - 75Ω

连接口
BNC阴性
图像标准
NTSC / PAL
音频
采样率
32KHz, 44.1KHz, 48KHz, MP3压缩方式
输出码率
8Kbps—128Kbps
音频输入
1路
2路
4路
双向语音对讲
拾音器、 麦克风输入( Vp-p=100mV) , 输出立体声接口
信噪比
≥80dB
失真加噪音比
≤-30dB
数字

处理
压缩方式
H.264限码流
分辨率
D1、 Half D1、 CIF
Half D1、 CIF
CIF
传输帧率
每路视频, 帧率( 1-30) /( 1-25) 连续可调, 根据带宽自动调节
输出码率
16Kbps 至 4Mbps连续可调
16Kbps至1152Kbps连续可调
报警
4路输入, 4路输出
视频遮挡、 移动侦测(可设区域和灵敏度), 报警预录功能60秒, 延迟录像120秒
网络

通讯
内嵌Web Server
全面支持IE监视、 控制、 设置、 升级
网络传输协议
传送协议: TCP/IP 、 UDP、 MULTICAST
支持网络类型
PSTN、 ISDN、 ADSL、 局域网、 广域网; 支持二级域名, 轻松实现动态IP地址
其它物理接口
10/100M以太网接口; 远程云台控制的RS485接口; 报警输入/输出
其它
物理外壳
优质铝合金
机器尺寸
180mm×150mm×44。5mm
工作温度
-10°C - 55°C
工作湿度
≤80%RH
电源电压
外置电源、 12V输入
功耗
≤7W
≤7W
≤9W
注: PAL制: D1: 704×576 Half D1: 704×288 CIF: 352×288
NTSC制: D1: 704×480 Half D1: 704×240 CIF: 352×240

第三部分 终端部分

电视墙解码主机
主要功能:
●局域网内可自动搜寻网络中的网络视频服务器,
 单播协议下可经过路由跨网段访问视频服务器 ;
●可同时监视( 监听) 网络中不同主机或同一主机的36路图像( 音频) ;
●自动适应NTSC和PAL制式的视频流
●可在本地录制远程实时图像, , 达到真正”副监控”的效果;
●可远程接收网络视频服务器的各种报警信息,
●接收报警信息后发出报警声音信号, 并将画面切换至报警通道;
●支持一、 四、 六、 九、 十六、 二十五、 三十六画面显示,支持自动切换功能;
●可远程动态修改视频的亮度、 色度、 对比度;
●可远程修改网络视频服务器的各项参数;
●可远程控制网络视频服务器的云台以及球型摄像机;
●可回放本地存储的录像文件, 支持四路同时回放;
●可经过网口、 串口升级远程网络视频服务器;
●经过快捷键抓拍图像, 实时有效;
●配合JA-7004JM, 视频解码卡, 可将图像还原成模拟信号输出至电视墙;
●经过管理员、 操作员设置限定使用的权限级别, 安全可靠;
●中英文界面切换, 方便快捷;
