四方刀架的机械传动.pptx

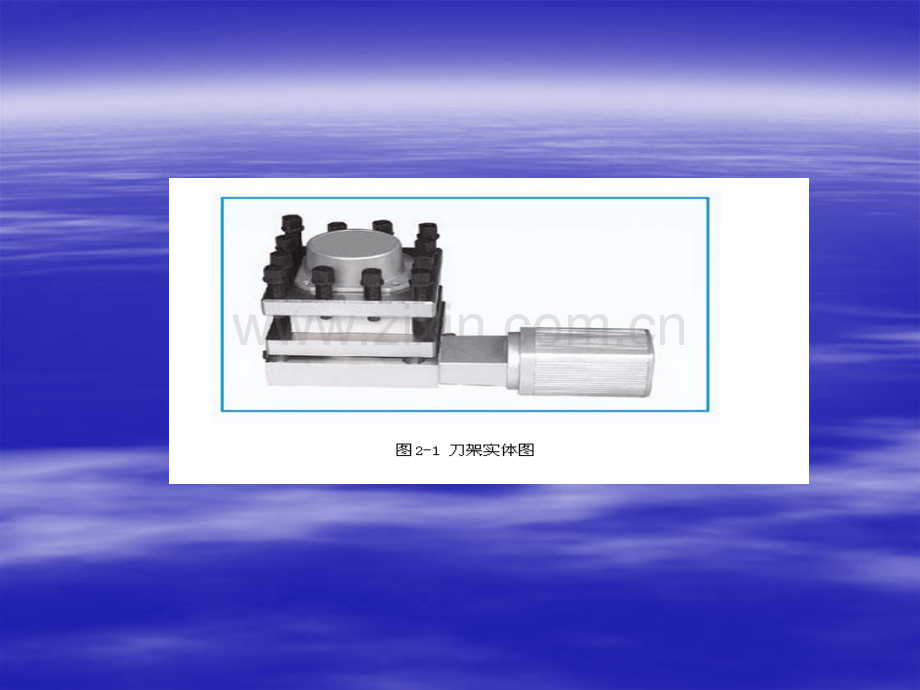

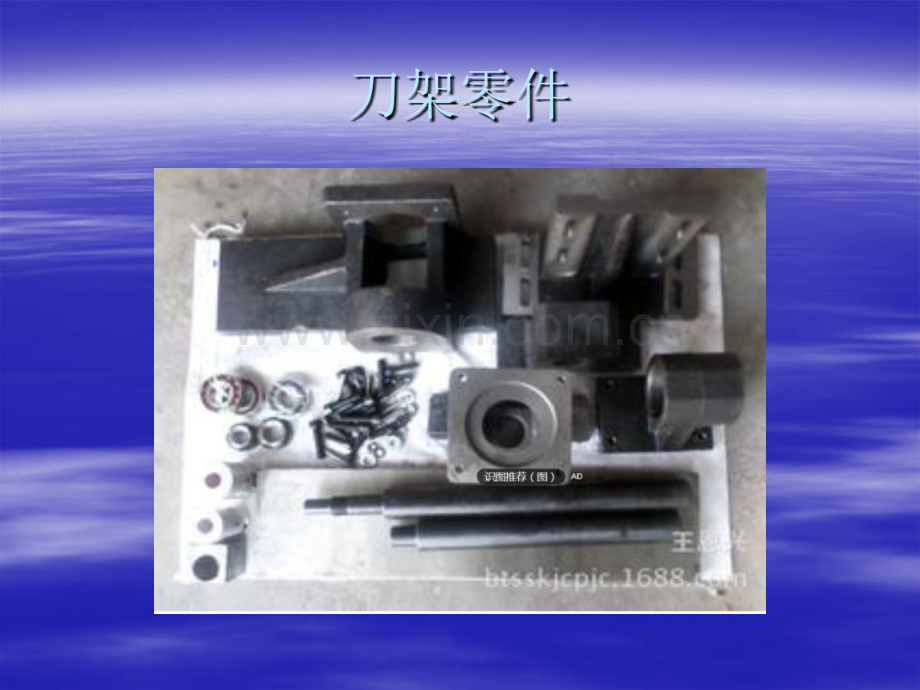

刀架零件刀架的零件实物图1、联轴器：2、联轴器的作用：联接两轴使两轴共同回转以传递运动和转矩，能实现轴与轴之间的联接、分离，从而实现动力的传递和中断。调整垫的实物与作用1、调整垫的作用：减振橡胶有效的衰减机器自身的振动，减少振动力外传，阻止振动力的传入，保证加工尺寸精度及质量。2、实物图：轴承盖：闷头：下刀体：蜗轮：中轴：螺杆:反靠盘：蜗杆：防护圈：上刀体：离合盘：止退圈：罩座:铝盖：发信盘：反靠销：工作过程1 刀架抬起2 刀架转位3 刀架定位4 刀架压紧工作原理1 刀架抬起 当数控系统发出换刀 令后通过接口使电机正转，经传动装置、驱动蜗轮蜗杆机构，蜗轮带动丝杆螺母机构逆时针旋转，此时由于齿轮处于啮合状态，在丝杆螺母机构转动时，使上刀架体产生向上的轴向力，将齿盘松开并抬起，直至两定位齿盘脱离啮合状态，从而带动上刀架和齿盘产生“上台”动作。刀架转位：当圆套逆时针转过刀架转位：当圆套逆时针转过150150时，齿轮完全脱时，齿轮完全脱开此时销钉准确进入圆套中的凹槽中，带动刀架体开此时销钉准确进入圆套中的凹槽中，带动刀架体转位。转位。刀架定位：刀架定位：当上刀架转到需要到位后（旋转当上刀架转到需要到位后（旋转9090、180180或或270270），数控装置发出的换刀指令，使霍尔），数控装置发出的换刀指令，使霍尔开关中的某一个选通当磁性板与被选通的霍尔开关开关中的某一个选通当磁性板与被选通的霍尔开关对齐后，霍尔开关反馈信号使电机反转插销在弹簧对齐后，霍尔开关反馈信号使电机反转插销在弹簧力作用下，进入反靠盘地槽中进行粗定位，上刀架力作用下，进入反靠盘地槽中进行粗定位，上刀架体停止转动，电机继续反转，使其在该位置落下，体停止转动，电机继续反转，使其在该位置落下，通过螺母丝杆机构使上刀架移到齿轮重新啮合实现通过螺母丝杆机构使上刀架移到齿轮重新啮合实现精确定位精确定位刀架压紧：刀架精确定位后，电机继续翻转，夹紧刀架，当两齿盘增加到一定夹紧力时，电机由数控装置停止反转，防止电机不停反转而过载毁坏，完成一次换刀过程。典型的机械传动
