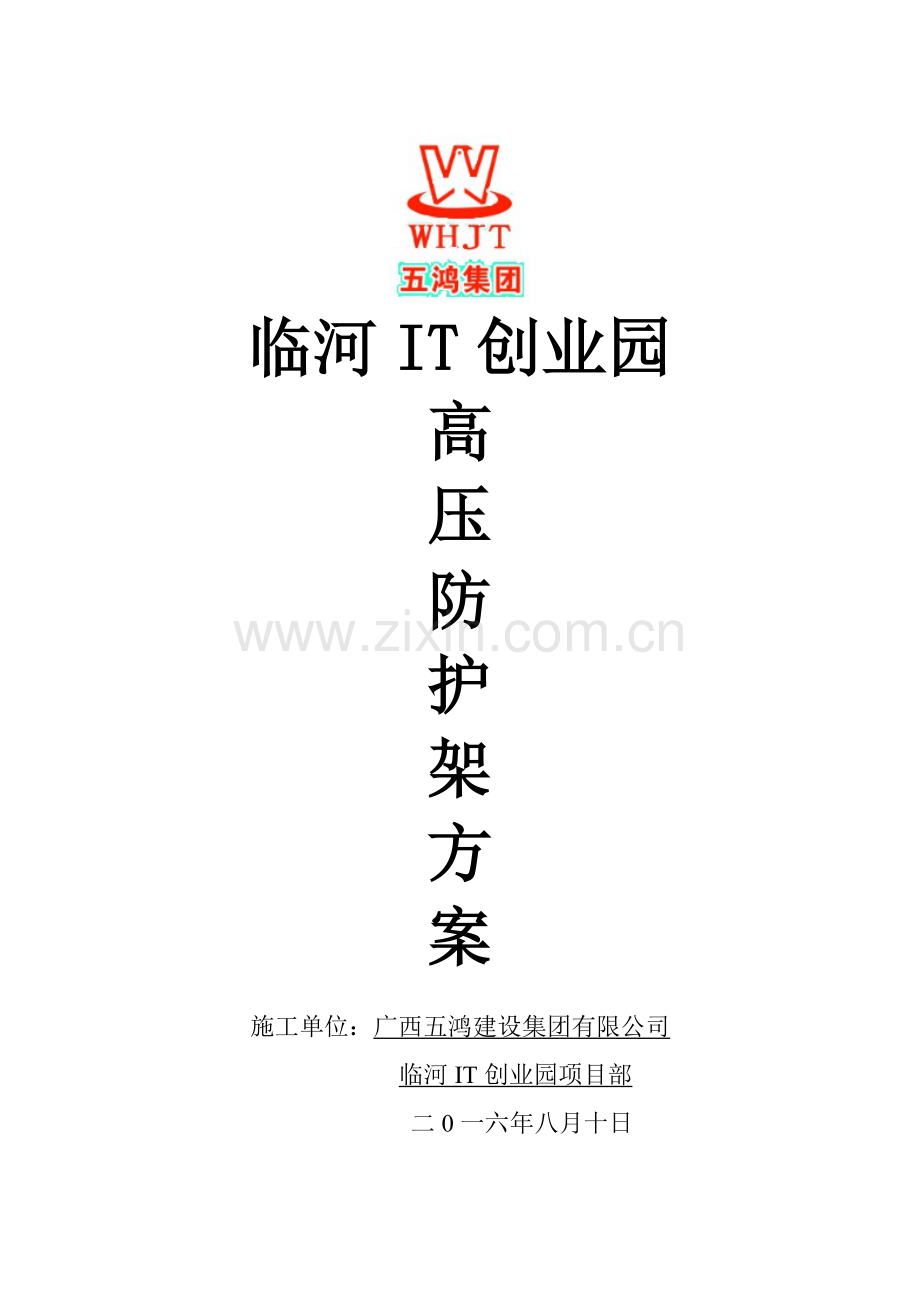

临河IT创业园高压防护架方案.doc

临河IT创业园
高
压
防
护
架
方
案

施工单位：广西五鸿建设集团有限公司
临河IT创业园项目部
二0一六年八月十日

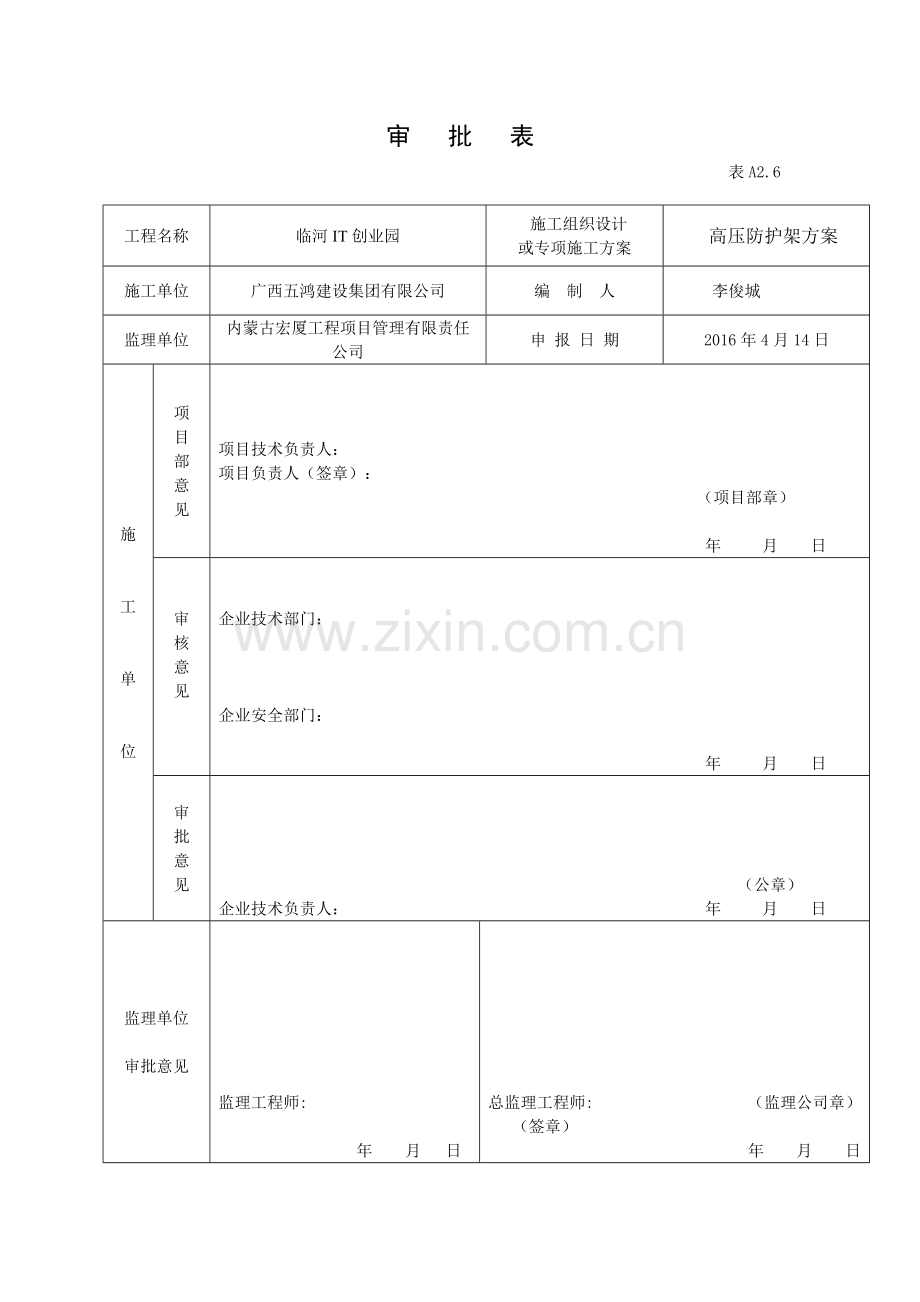

审 批 表
表A2.6
工程名称
临河IT创业园
施工组织设计
或专项施工方案
高压防护架方案
施工单位
广西五鸿建设集团有限公司
编 制 人
李俊城
监理单位
内蒙古宏厦工程项目管理有限责任公司
申 报 日 期
2016年4月14日
施

工

单

位
项
目
部
意
见

项目技术负责人：
项目负责人（签章）：
（项目部章）

年 月 日
审
核
意
见

企业技术部门：

企业安全部门：

年 月 日
审
批
意
见

（公章）
企业技术负责人： 年 月 日
监理单位

审批意见

监理工程师:

年 月 日

总监理工程师: （监理公司章）
（签章）
年 月 日
临时用电施工方案报审表
工程名称：临河IT创业园 编号：LHIT017
致： 内蒙古宏厦工程项目管理有限责任公司 （监理单位）
我方已根据施工合同的有关规定完成了　 临河IT创业园 　工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：高压防护架方案（方案）

承包单位（章）
项目经理
日 期
专业监理工程师审查意见：

　　　　　　　　　　　　　　　　　　　　 　专业监理工程师
日　 期
总监理工程师审查意见：

项目监理机构
总监理工程师
日 期

目录

一、编制依据
二、工程概况
三、防护架搭设的准备工作
四、基本杆件与材料质量标准
五、架体搭设的安全操作
六、搭设要求
七、搭设的质量标准
八、防护架搭拆的安全技术要求
九、防护架的拆除工作
十、防护架附图

一、编制依据
1、临河IT创业园施工总平面布置图
2、《建筑施工安全检查标准》JGJ59-2011
3、《施工现场临时用电安全技术规范》JGJ46-2005
二、工程概况
本工程名称：临河IT创业园;
工程地址： 巴彦淖尔市临河区水源路与五一街交汇处;
建设单位： 巴彦淖尔市众诚房地产开发有限公司;
设计单位： 内蒙古圣方建筑工程设计事务所；
监理单位： 内蒙古宏厦工程项目管理有限责任公司；
勘察单位： 内蒙古万和工程勘察有限责任公司；
施工单位： 广西五鸿建设集团有限公司。
总用地面积22569.44m²；总建筑面积122873.65m²,其中地上建筑面积89230.17m²（A座建筑面积27707.47m²，B座建筑面积18597.4m²,C面座建筑积34889.58m²,D座含商业924.05m²、办公1815.86m²、公寓5295.81m²）、地下建筑面积33643.5m²；建筑基底面积17165.95m²；建筑密度33.86%；容积率3.94；绿化率25.05%；地上停车位70个，地下停车位561个；B座户数368户，D座户数48户。
建筑最大高度：96.25m；A座地上25层；B座地上21层；C座地上5层裙楼商业用房； D座地上11层；地下2层。
本方案为临河IT创业园高压电线防护架的搭、拆细则，搭设部位位于临河IT创业园南侧，下方6米高度采用Φ48.3*3.6㎜钢管搭设,上部用干杉杆绑扎搭设，顶部超过高压电线上部1.00米以上。
钢管立杆全用Ф48.3*3.6㎜脚手架钢管， 钢管与100*100*5埋件（4A8膨胀螺栓固定）焊接固定。上部用干木杆绑扎在钢管上，用10#铁丝绑扎三道进行防护架搭设，连续搭设到顶。
纵、横面设连续剪刀撑，沿架体一直搭设到顶；离地200㎜连续设置扫地杆。

三、防护架搭设的准备工作
1、准备工作
根据现场实际情况，确定防护架搭设的具体位置，清除施工现场的障碍物，夯实搭设架体范围内的土质（夯实密度在1.45—1.55T/m3），面层采用C15砼浇筑；放线定位，确定钢管立杆位置，埋入埋件。
挑选所用材料：钢管、扣件应符合材料要求；杉杆根据竹杆粗细、长短、材质、外形等进行合理挑选分类，决定其用途及使用部位；
上架作业前应拉闸断电，并派专人看护。
2、施工程序
确定立杆位置→用Ф48钢管与埋件焊接→竖立杆（下部6.0米钢管架体）→纵横向横杆→纵横向扫地杆→纵横向剪刀撑→设置斜撑杆→上部杉杆架体搭法同样。
立杆竖立好后应进行扫地杆搭设，扫地杆距地面宜在200mm以下，过高起不到架体稳定性作用。
立杆时先竖起两端头立杆，立杆横向间距为1.50米（根据总体长度平分，但横杆纵距不得大于1.50米），立杆竖好后应纵向成行，横向成方，杆身竖直。
特别注意：由于被防护的电缆为110KV高压电线，因此根据《施工现场
自地面开始设置纵、横向剪刀撑，且循序渐进直到顶部。纵向剪刀撑设置在架体的外侧纵向面，与地面呈45º—60º夹角。横向剪刀撑以每两步为一个交叉结构。剪刀撑搭接长度钢管架体不小于1.0米、杉杆架体不小于1.50米。纵、横向剪刀撑的交叉点应在同一高度，这样可使得整个防护架体成为一个完整的固定物。提高其整体稳定性，增强抗风、抗倾斜力。
上部杉杆剪刀撑必须与其交汇点的所有立杆进行绑扎牢固。

四、基本杆件与材料质量标准
1、基本杆件
立杆：是架体的竖向承重杆件。
横杆：是连系纵向各立杆平行于水平面的水平杆件，也是架体纵横向承重和连系的杆件。此防护只有大横杆没有小横杆。步距为1.5米。
纵横剪刀撑：十字交叉固定于脚手架的外侧，与水平面的夹角应在45～60º之间 ，可加强脚手架纵、横向整体钢度。架体内横向同时也设置剪刀撑。
2、材料质量标准
①钢管、扣件
1）、无缝焊接钢管
采用外径48㎜，壁厚3.0㎜的无缝焊接钢管，严禁使用严重锈蚀、弯曲、压扁、有裂缝的钢管，禁止在钢管上打孔，施工前对建筑料具检查合格后才用。
2）、扣件
扣件为可锻压铸铁扣件，有直角扣件、旋转扣件、对接扣件，扣件符合《钢管脚手架扣件》（GB15831-2006）的规定，并且有出厂合格证，扣件与钢管的贴合面必须严格整形，应保证扣件抗滑抗拉性能的要求。不能有裂纹、气孔、疏松、砂眼等铸造缺陷。
脚手架所用的扣件，在螺栓拧紧扭力矩达65N·M时不得被损坏。
②木杆、铁丝
1）、杉杆
杉杆杆件应选用生长期3年以上的杉杆。要求杉杆挺直，质地坚韧。不得使用弯曲、青嫰、枯脆、腐烂、虫蛀的杉杆。
杉杆有效部分大小直径：立杆、大横杆、剪刀撑等不得小于65㎜。立杆搭接处不得小于70㎜。
2）、铁丝——绑扎材料
木杆架体用10#镀锌低碳铁丝进行绑扎，木杆与钢管连接用10#铁丝三道包箍绑扎；其抗拉强度大，不易腐烂。使用时不允许用火烧，次品和锈蚀严重的镀锌铁丝不得使用。
10#镀锌铁丝的直径为3.5㎜，抗拉强度为1000N/㎜2。绑扎时撬棍用力要稳、均、平，过紧铁丝预热受损，过松绑扎不牢。当铁丝受损或木杆被挤破时应加绑一道。
五、架体搭设的安全操作：
1、参与搭拆人员必须是经过按国家安全生产监督管理总局文件《特种作业人员安全技术考核管理规定》，考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。

2、搭设时必须戴好安全帽、系好帽带、系好安全带、安全带高挂低用（必要时也可低挂高用），穿防滑鞋。
3、当有六级及六级以上大风和雾、雨天气时应及时停止作业，严禁酒后作业和在架体上嬉戏打闹；防止高空坠落、坠物。
4、架体及时与地锚拉结，以保证搭设过程中的安全，未完成的架体在每日收工前，一定要确保架体稳定。

5、定期检查架体，发现问题和隐患及时整改，确保通行人员与周边施工的安全。
六、搭设要求
1、搭设立杆的要求：
1）搭设立杆前，必须先根据现场的场地情况，进行定位放线，在立杆的位置，每根立杆下方钢管与埋件焊接固定；然后用三个转向扣件将立杆固定在桩头 上，固定牢固；下部架体的立杆均采用6.0米长度的钢管进行搭设。上部直接用10#铁丝将杉杆绑扎于打桩的钢管上面，与钢管搭接长度不小于1.00米，绑扎三道。如果有铁丝损伤，应该再加设一道。
2）所有立杆高度均应高过电线杆1.50米以上，顶部立杆应将杉杆大头朝上，保持整体美观。
2、搭设纵向水平杆的要求：
①钢管架体的纵向横杆搭设要求
1） 纵向水平杆应水平设置，长度不小于3跨。

2） 接头采用对接扣件连接，内、中、外相邻纵向水平杆接头不应在同步同跨内，上、下两个相邻接头应错开一跨，其错开长度不小于500㎜，各接头中心距立杆轴心距离不小于三分之一跨。
3） 纵向水平杆与立杆相交处必须用直角扣件与立杆固定。

②杉杆架体的纵向横杆搭设要求
1）纵向水平杆应水平设置在立杆的内侧，其长度不小于三跨，并将与立杆绑扎。
2）纵向水平杆应水平设置，木杆有效搭接长度不应小于2.0米，且不小于立杆的纵距，搭接部分的结扎点或连接点至少绑扎三道通箍绑扎，绑扎牢固；搭接时木杆小头压在大头上封梢绑扎；接到端部时，可小头接小头，多余部分尽量向内错，以保证架子端头整齐。
3）杉杆大头朝向在同一步内为同一朝向，上下两步纵向水平杆的杉杆大头不应在同一方向。
4）因顶部采用竹笆片或大眼安全网作为防护板，横向水平杆应固定在纵向水平杆的下方。纵向横杆间距不得大于750㎜。

3、搭设横向水平杆的要求：
①钢管架体横杆搭设要求
1）、横向水平杆应用直角扣件架设在纵向水平杆的下方，凡立杆与纵向水平杆交叉处均应设一根横向水平杆，严禁任意拆除。其跨度视中间距酌情加设。
2）架体采用通长横杆，横向水平杆外端伸出长度不小于100㎜。
②杉杆架体横杆搭设要求
1）应同时具备钢管架体横杆的搭设要求。
2）横向水平杆两侧外端伸出纵向水平杆外不应小于100mm，同时不大于150mm。外端伸出长短一致，外观整齐。
4、搭设剪刀撑的要求：
①钢管架体剪刀撑搭设要求
1）应在整个长度方向上设置剪刀撑，沿架体两端处起布置。
2）每组剪刀撑跨度不小于4根，也不超过7根，与水平面夹角呈45-60夹角。

3）纵向剪刀撑应设置在脚手架外立杆外侧，用旋转扣件固定在立杆上，其交点距端点的距离不大于150㎜，杆件搭头用搭接，搭接长度不小于1000㎜，不少于3个扣件固定，固定距不小于800㎜。
4）首部剪刀撑用3米和6米钢管错开搭设，使其成为一个整体。
5）在架体的横面也应设置剪刀撑，一般每间隔一组立杆，设置一组剪刀撑。所有剪刀撑必须自下而上循序设置到顶，剪刀撑与立杆所有交接点都应固定。
②杉杆架体剪刀撑搭设要求
1）上部木杆剪刀撑直接用10#铁丝将木杆绑扎于打桩的钢管上面，与钢管搭接长度不小于1.00米，绑扎三道。如果有铁丝损伤，应该再加设一道。

2）杉杆剪刀撑应用10#铁丝绑扎固定在立杆上。杆件接头用搭接连接，搭接长度不小于2.0m，不少于3道铁丝绑扎固定，固定距离不小于1.50米。
5、脚手板
顶部铺设的防护板均采用规格1.6×0.8m的竹笆片或大眼安全网，且四角用10#铁丝与大横杆绑扎牢固。防止被风吹离。
七、搭设的质量标准：
7.1每搭完一步脚手架后，应校正步距、纵距、横距及立杆的垂直度。
7.2底座、垫板均应准确地放在定位线上；
7.3立杆搭设应符合下列规定：
1. 严禁将外径48mm与51mm的钢管混合使用；
2.立杆接长除顶层顶步可采用搭接外，其它各层各步接头必须采用对接扣件连接；相邻立杆的对接扣件不得在同一高度内，且应符合下列规定：
1）两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm；各接头中心至主接点的距离不宜大于步距的1/3；
2）搭接长度不应小于1M，并应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
3开始搭设立杆时，应每隔6跨设置一根抛撑，直至支架安装稳固后，方可根据情况拆除；
7.4 水平杆搭设应符合下列规定：
1纵向水平杆宜设置在立杆内侧，其长度不宜小于2.7m；
2纵向水平杆接长宜用对接扣件，也可采用搭接。对接、搭接应符合下列规定：
1）纵向水平杆的对接扣件应交错布置各接头至最近主接点的距离不宜大于纵距的300mm。
2）搭接长度不应小于1M，应等间距设置3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
3）纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。
2在封闭型脚手架的同一步中，纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。
7.5横向水平杆搭设应符合下列规定：
1主接点必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主接点处 两个直角扣件的中心距不应大于150MM。
2作业层上非主节点处的横向水平杆，宜根据支承木方需要等间距设置，最大间距不应大于450mm；
7.6 脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆也应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1M。
7.7剪刀撑、横向斜撑等的搭设应符合下列规定：
1.每道剪刀撑宽度不应小于3.6M，斜杆与地面倾角宜在45º-60º。
2.剪刀撑、横向斜撑应随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上。
7.8扣件安装应符合下列规定：
1.扣件规格必须与钢管外径相同；
2.螺栓拧紧力矩不应小于40N.M，且不应大于65N.M；
3.在主节点处固定纵向和横向水平杆、剪刀撑、横向斜撑等用的直角扣件的中心点的相互距离不应大于150mm；
4.对接扣件的开口应朝上或朝内；
八、防护架搭拆的安全技术要求
1、安全技术要求
高压电线防护架搭设前必须根据规范规定和施工方案，制定架体搭、拆的安全技术措施。
实际操作人员必须由符合《特种作业人员安全技术考核规定》的架子工进行，持证上岗。作业时必须配戴安全帽并戴好帽带，配带安全带，安全带高挂低用必要时也可低挂高用，穿防滑鞋。严禁酒后作业，杜绝在架体上打闹嬉戏或坐在架体上休息等一切不良行为。
上架前必须拉闸停电，且整天有专人看护，直到下班后才可合闸送电。 搭、拆防护架必须选择晴天、无大风（六级及六级以上的风力）时进行，严禁雨、雾、大风等恶劣天气进行作业。雨后不得上架作业。
2、安全措施
架体高度达到4米时应即时搭设纵、横向剪刀撑；第一步纵横剪刀撑搭设好后，向上每搭设两步，必须及时设置一组剪刀撑。以防架体倾斜，确保架体稳定。
架体搭设好后严禁乱拆、乱锯，或将大量的、较重物品和建材堆放在架体上，以防架体坍塌。
严禁利用防护架吊运重物，或在架上拉结缆风绳。
凡是经过大风、大雨、大雪等恶劣天气后应即时对架体进行检查，发现问题即时进行加固处理。
九、防护架的拆除工作
1、防护架拆除的规定
1）、高压电线防护架拆除前应对架体进行全面检查，根据检查结果拟出计划报批后，进行详细的技术交底后方可进行。
2）、必须察看施工现场环境，需要加固的先行加固，能提前拆除的设备先行拆除。划分区域后周围作警戒标志，地面应有专人看护、指挥、禁止非作业人员进入作业区。
3）、拆除时要统一指挥，上下呼应，动作协调。当解开与另一个人有关的扣结时，应先通知甲方，以防坠落。

4）、拆架不可中途换人，如必须换人，应将拆除情况交代清楚后方可离开。
5）、每天下班时，不留下隐患部位，不在架体大量堆积材料过夜。

6）、所有杆件应分离，不准两根杆件连着送至地面。
7）、所有拆下材料应即时运到地面分类有序堆放，严禁高空抛物，且随时拖离现场，并随时清理场地。

8）、遇到大风、大雨等恶劣天气应停业拆除。所有拆除及转运过程中必须小心谨慎。

9）、工程施工结束后应有专业架子工拆除防护架体。拆除前应拉闸断电并配备一人专门指挥与看护。
2、防护架体拆除的步骤
1）、防护架的拆除必须自上而下按顺序进行，先绑后拆，后绑先拆。
2）、拆除顺序：防护竹笆片或大眼网→大横杆→立杆→剪刀撑→下一步另一个循环。严禁上下同时拆除作业，严禁采用推倒或拉倒的方式进行拆除。
3）、拆除作业时应两人一组，一人抓住木杆，另一人用剪刀剪断铁丝，将杉杆放在架体上。一步拆清后再将材料传运到地面。
4）、架体拆除自上而下进行，本着“先搭后拆、后搭先拆”的方针，严禁上下同时拆除。拆除时应交圈进行，如须分段拆卸的，对待留部位进行加固。

十、 防护架附图

附图一

附图二
