钢筋砼涵式小桥工工艺框图.doc

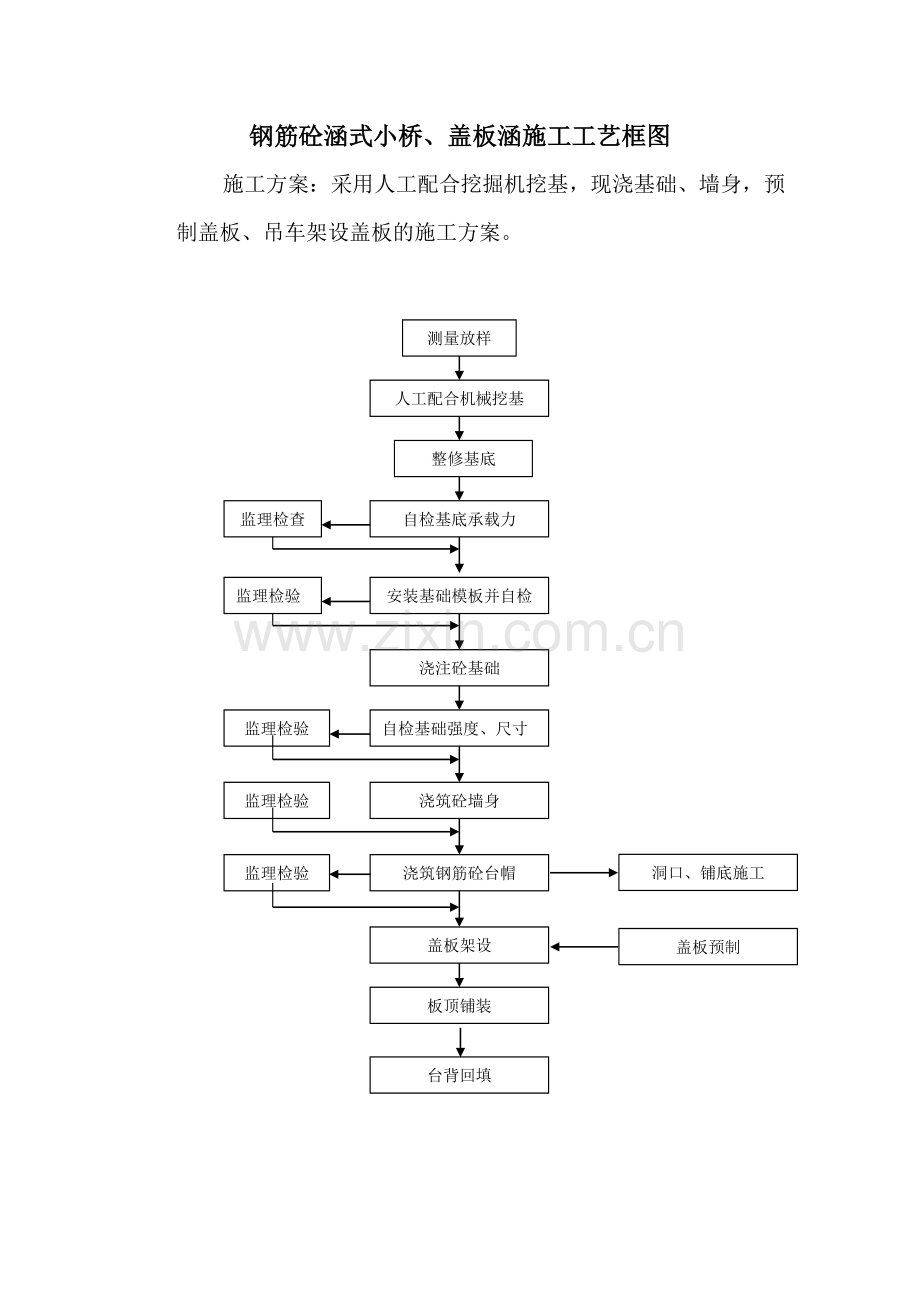

钢筋砼涵式小桥、盖板涵施工工艺框图
施工方案：采用人工配合挖掘机挖基，现浇基础、墙身，预制盖板、吊车架设盖板的施工方案。

测量放样
人工配合机械挖基
整修基底
自检基底承载力
安装基础模板并自检
浇注砼基础
自检基础强度、尺寸
浇筑砼墙身
浇筑钢筋砼台帽
盖板架设
板顶铺装
监理检查
监理检验
监理检验
监理检验
监理检验
盖板预制
台背回填
洞口、铺底施工

吊车安装小桥梁板和涵洞盖板施工工艺框图
小桥的梁板和涵洞的盖板采用汽车吊装车，拖车运送到工地，吊车架设的施工方法。
拖 车 运 梁
吊车吊梁至墩台顶
存梁场装梁
梁 体 就 位
支座安装
吊 车 移 位
梁端稳定装置安装
测 量 复 核
架设下一片梁
检查支座支撑状况

桥面系施工工艺框图

采用拌和站拌和砼，砼搅拌运输车运送，砼输送泵浇注砼的施工方案，
钢筋砼护栏采用定型钢模板，严格控制其外观质量。
桥面系测量放样
防撞护栏钢筋、模板安装
自 检
防撞墙砼
检查砼强度
桥面钢筋绑扎
自 检
浇注桥面砼
抹面、整修、拉毛
安装泄水管及伸缩缝
各类数据报监理审批
完 成
监 理 检 查
修 正
拆模养生
监 理 检 查
修 正
监理检查砼强度

管涵施工工艺流程图

施工方案：采用人工配合挖掘机挖基，铺设垫层、夯实;浆砌片
石基础;圆管采用吊车安装。
测 量 放 样
机械或人工开挖基坑
人工整修基坑
机械或人工夯实
自检基础压实度、应力、标高
人工夯铺砂砾垫层
自检砂砾垫层厚度标高
安放钢筋砼管节
自检管节标高、长度
监理检查
涵端及进出口浆砌工程
完 成
监理检查
管节采购
管节成品质量检验
监理检查
运 输
监理检查

合格

合格
