通用机械设备安装工程施工图预算的编制.pptx

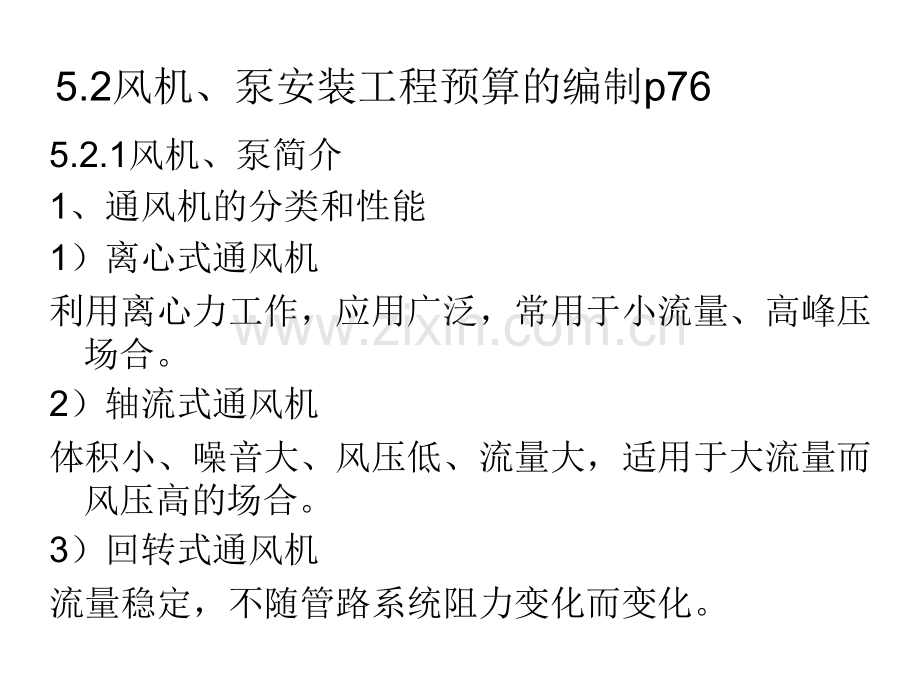

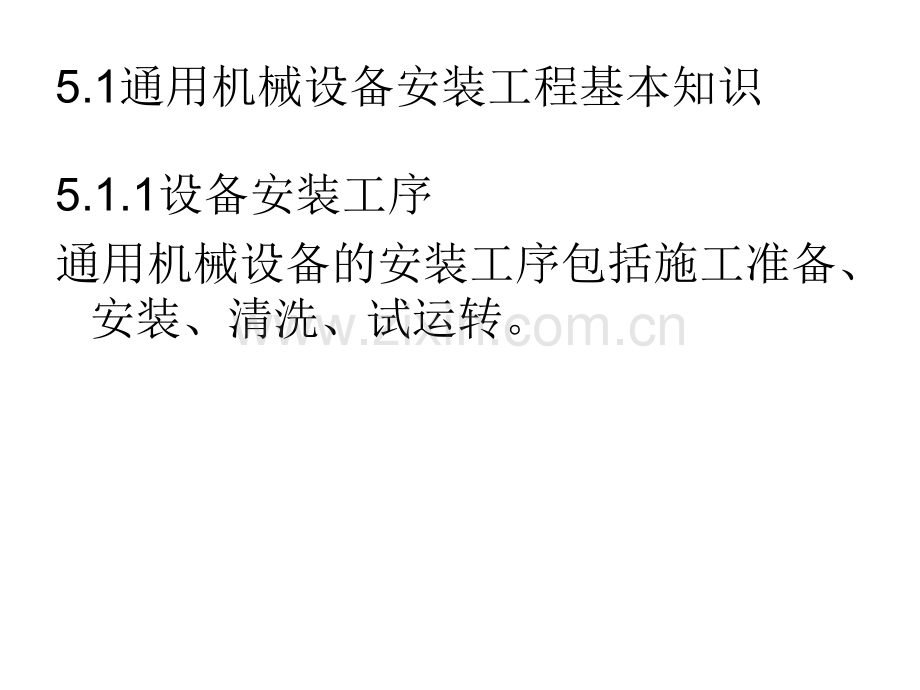

5.1通用机械设备安装工程基本知识5.1.1设备安装工序通用机械设备的安装工序包括施工准备、安装、清洗、试运转。5.2风机、泵安装工程预算的编制p765.2.1风机、泵简介1、通风机的分类和性能1）离心式通风机利用离心力工作，应用广泛，常用于小流量、高峰压场合。2）轴流式通风机体积小、噪音大、风压低、流量大，适用于大流量而风压高的场合。3）回转式通风机流量稳定，不随管路系统阻力变化而变化。2、泵的分类和性能1）叶片式泵离心式、轴流式、混流式和旋涡式。2）容积式泵往复式、转子泵（螺杆泵、齿轮油泵等）。3）真空泵水环式真空泵、往复式真空泵。5.2.2风机、泵安装工程量计算1、风机、泵均以“台”为计量单位，按设备重量“t”分列定额项目；2、重量计算：1）直联式以本体、电机、底座的总重量计算；2）非直联式以本体、底座的总重量计算，不包括电机重量；（但包括电机的安装。）3）深井泵以本体、电机、底座和设备水管总重计。5.2.3定额应用1、定额套取一册第八章、第九章；三册；九册；2、风机、泵安装定额包括的内容1）设备本体及与本体连体的附件、管道、润滑冷却装置的清洗、刮研、组装、调试；2）离心式鼓风机（带增速机）的垫铁研磨；3）联轴器或皮带及安全防护罩安装；4）设备带有的电动机及减震器的安装；3、定额不包含的内容1）支架、底座及减震器的制作、修改；2）联轴器的加工、制作；3）电动机的检查、干燥、配线、调试等；4）试运转时所需排水的附加工程等。5.3溴化锂吸收式制冷机安装预算1、以“台”为单位计算，按设备重量分列定额项目；2、套一册第十三章相关子目；3、其余具体内容参见定额章说明，需强调的是它不包括制冷剂填充及制冷系统的调试。5.4补充说明或注意事项1、玻璃钢冷却塔执行第一册第十四章相关项目，以“台”为单位计算，按处理水量分列项目。2、各册各类设备安装项目除已明确标注外，均未包括设备基础的灌浆（设备基础灌浆执行第一册第十四章相关项目）。3、什么情况下计算泵、风机的拆装检查项目？风机、泵凡是按规范规定必须进行拆装检查工作的，或因设备久置或受潮等原因建设单位或设计部门提出进行拆装检查的，且实际上做了该项工作，并有双方签字的拆检施工记录时，都可计取拆装检查费用。4、风机与泵的子目在其它册中也会出现，因此对它的套价需根据工程的专业功能系统来区分，如风机属于通风系统，则应套用第九册，属于中压锅炉配套的则执行第三册。【本章总结】1、风机、泵、溴化锂吸收式制冷机组、玻璃钢冷却塔在第一册定额中都有相应的字目，如果相应的专业工程定额中没有该项字目可套取第一册相应项目。2、风机和泵安装工程量的计算都以“台”为单位，以重量分列子目；风机、泵的相关定额子目中均未包括支架底座的制安，未包括减震器和地脚螺栓的材料价格，未包括基础的灌浆。
