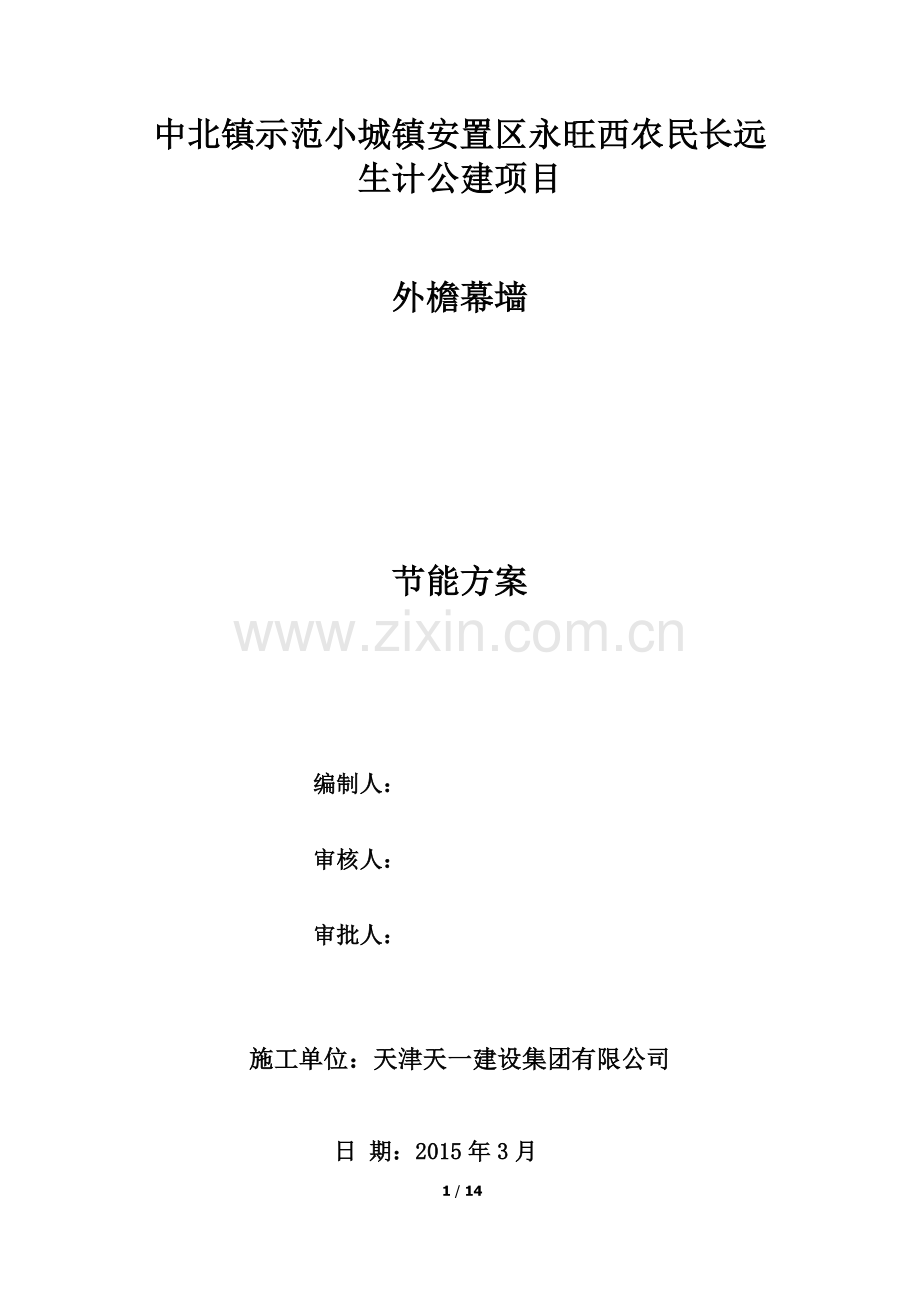

中北镇示范小城镇安置区永旺西农民长远生计公建项目

外檐幕墙

节能方案

编制人：
审核人：
审批人：

施工单位：天津天一建设集团有限公司

日 期：2015年3月

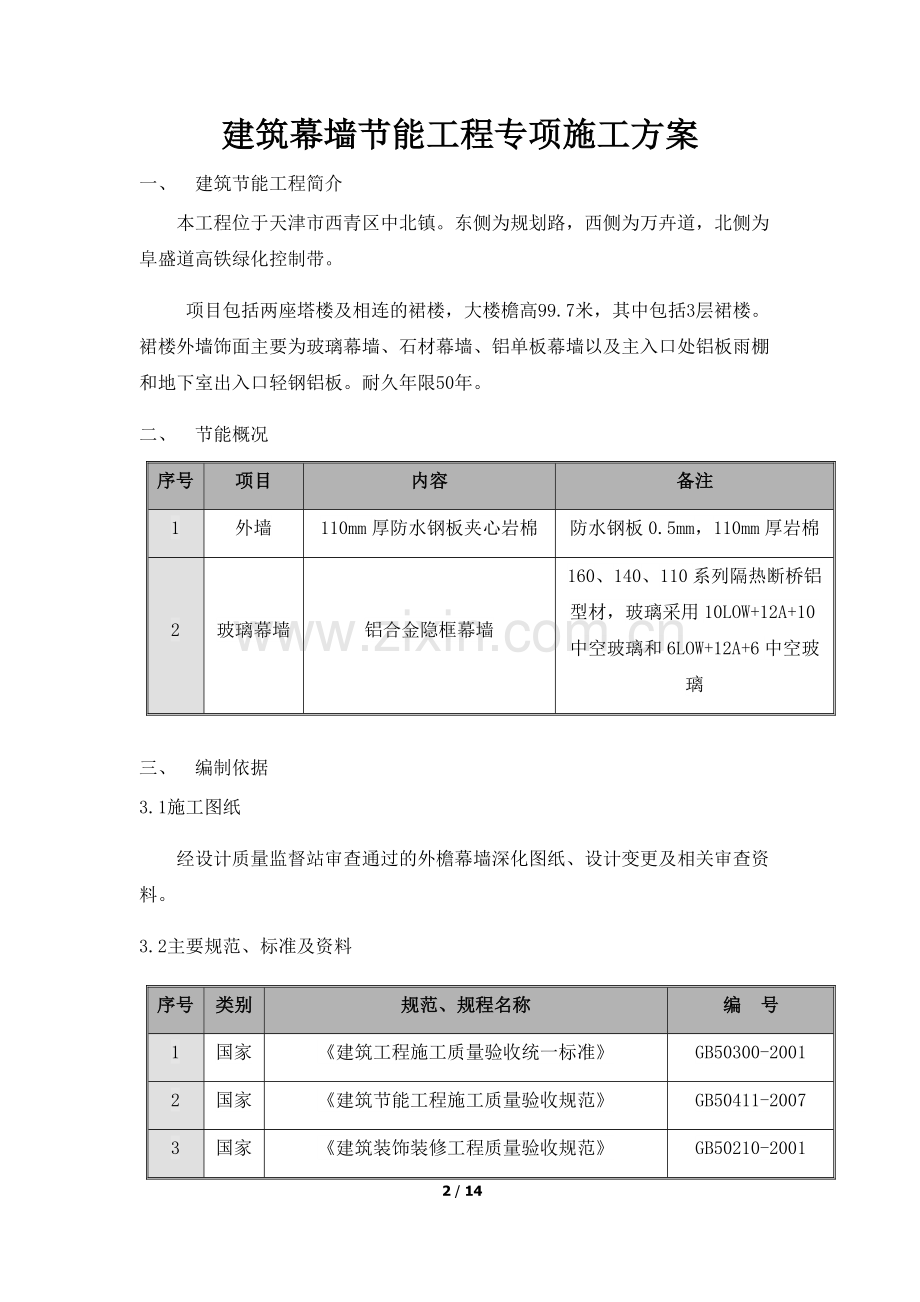

建筑幕墙节能工程专项施工方案
一、 建筑节能工程简介
本工程位于天津市西青区中北镇。东侧为规划路，西侧为万卉道，北侧为阜盛道高铁绿化控制带。
项目包括两座塔楼及相连的裙楼，大楼檐高99.7米，其中包括3层裙楼。裙楼外墙饰面主要为玻璃幕墙、石材幕墙、铝单板幕墙以及主入口处铝板雨棚和地下室出入口轻钢铝板。耐久年限50年。
二、 节能概况
序号
项目
内容
备注
1
外墙
110mm厚防水钢板夹心岩棉
防水钢板0.5mm，110mm厚岩棉
2
玻璃幕墙
铝合金隐框幕墙
160、140、110系列隔热断桥铝型材，玻璃采用10LOW+12A+10中空玻璃和6LOW+12A+6中空玻璃

三、 编制依据
3.1施工图纸
经设计质量监督站审查通过的外檐幕墙深化图纸、设计变更及相关审查资料。
3.2主要规范、标准及资料
序号
类别
规范、规程名称
编 号
1
国家
《建筑工程施工质量验收统一标准》
GB50300-2001
2
国家
《建筑节能工程施工质量验收规范》
GB50411-2007
3
国家
《建筑装饰装修工程质量验收规范》
GB50210-2001
4
行业
外墙外保温工程技术规程
JGJ144-2004
5
国家
建筑幕墙空气渗透性能测试方法
GB/T15226-94
6
国家
建筑幕墙保温性能测试方法
GB8484-87

四、 施工安排
4.1施工目标
a.质量目标：节能分部工程内各分项工程全部合格；
b.工期目标：节能工程各分项工程施工：2015年3月15日～2015年8月15日。
4.2组织结构
为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目经理部成立了建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：
组 长：叶黎明——负责组织协调工作
副组长：吕永德——技术部署、方案编制及交底
组 员：邹新荣——现场施工管理、协调
组 员：刘小伟——现场质量监督
组 员：吴海良——现场的试验、检测
4.3 技术质量保证体系
以质量生存、求发展是我公司的质量方针。我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。
在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点：
a.建筑节能材料的检验
①建筑节能材料须有本市材料建委备案、检验报告及出厂合格证。
②材料使用前必须经复试合格后方能使用。
b.制定相应技术措施，作好工序过程控制。
①施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书。
②施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。
③做好技术复测及资料整理工作,主要工程原材料及施工过程操作要留有痕迹,具有可追溯性。
④对关键部位及特殊工序做到责任到人，主要从“人、机、料、法、环”五个方面进行控制。
⑤做好各专业接口及预留预埋的专业检查。
4.4 劳动力安排
序号
施工部位
人数（人）
进场时间
备 注
1
石材、铝板幕墙后夹心岩棉保温
20
2015年5月10日

2
玻璃幕墙层间封修、岩棉保温
30
2015年5月20日

合 计
50

五、 幕墙的保温材料
5.1 玻璃幕墙
本工程裙楼玻璃幕墙为隐框玻璃幕墙，幕墙玻璃首层玻璃采用10LOW-E+12A+10mm中空钢化玻璃全钢化，2-3层采用6LOW-E+12A+6mm中空钢化玻璃，地下室出入口采用点玻幕墙玻璃采用8LOW-E+12A+8钢化玻璃；采光顶玻璃采用6LOW-E+12A+1.14PVB+6mm，室内门斗玻璃采用10LOW-E+12A+10mm；门窗为55系列断桥系列；
层间采用双层100mm高的层间封修，内衬100厚防火岩棉，容重100kg/m³，中间外露部分的混凝土采用采用110mm厚的防火岩棉封堵，其平均传热系数较普通玻璃低的多，具有很好的保温隔热效果。

5.2 石材幕墙、金属铝板幕墙
石材幕墙、金属铝板幕墙背后，都有0.8mm厚双层彩钢板中间夹110mm厚的防火岩棉做保温层，再双层夹心彩钢板背后还有一层2mm厚的铝单板作为内墙板。石材幕墙、铝板幕墙、铝板收口墙面背后均设计有保温层，保温层厚度为110mm厚的防火保温岩棉，保温层与装饰层的空气流通间距大于50mm。

层间采用单层100mm高的层间封修，内衬100厚防火岩棉，容重100kg/m³，中间外露部分的混凝土采用采用110mm厚的防火岩棉封堵，其平均传热系数较普通玻璃低的多，具有很好的保温隔热效果。
5.3 首层室外铝板吊顶
首层室外铝板吊顶的上口设置了60mm厚防火岩棉，该部位的岩棉下口与首层的玻璃幕墙的第一道防火封堵相连，上口与首层层间处的110mm厚的防火岩棉相连，形成一个封闭的整体，从而保证外檐保温系统为一个整体。

六、 节能工程施工工序
6.1 玻璃幕墙保温设计施工工序：
在组装玻璃幕墙立柱及横梁时，按照幕墙深化设计图纸的要求，先将硅橡胶条按照各型号穿入铝料槽口内，将玻璃与铝型材间隔开，起到阻止热传导作用；在玻璃幕墙立柱及横梁安装完毕后，根据幕墙深化图纸要求，在混凝土层间上下两侧安装防火隔离带，在防火隔离带安装完毕后，将内衬110mm厚外表面固定有2mm铝单板的保温岩棉固定在混凝土梁外侧，单片玻璃部位的背后（玻璃与保温板之间的间距为90mm），以降低玻璃幕墙单片玻璃部位的传热系数，均衡玻璃幕墙的这个难题导热性能，可见光部位安装传热系数比较低的LOW-E中空玻璃。在玻璃与玻璃之间的缝隙内安装泡沫棒，在泡沫棒的外侧进行注硅酮耐候密封胶处理，一方面防止雨水进入，另一方面起到间隔作用，降低热传导。

6.2 石材幕墙、金属铝板幕墙保温层施工工序：
待玻璃幕墙立柱和石材立柱固定完毕，用双面胶在铝合金立柱石材幕墙或金属幕墙部位的一侧，距铝立柱端部29mm处固定2mm厚防腐隔热片，在铝立柱端部29mm范围内粘贴5mm厚防腐隔热片，起到阻止热传导作用。待防腐隔热片固定完毕后，在两个铝立柱之间石材幕墙或铝板幕墙的背后将将内衬110mm厚外表面固定有0.5mm防水钢板的双面夹心保温岩棉用自攻丝以拼接的方式固定在铝立柱上，上下防水钢板夹心岩棉保温板采用插槽的方式进行，安装接缝内填泡沫条外封硅酮耐候密封胶。再进行幕墙装饰面板安装，面板与保温板之间的间距均大于50mm。以降低石材、铝板幕墙的传热系数，以减少室内热量向室外扩散。

七、 幕墙节能工程的安装要求
7.1 保温棉要保持现场堆放和安装封闭过程中的干燥状态，并且保证外表面钢板、铝单板的完整性和密闭性，防止过多的水汽进入保温棉，降低保温棉的性能。
7.2 幕墙保温材料的安装符合设计要求，应安装牢固，不得松脱和间断安装，保证密闭的连续性；
7.3 严禁使用密封胶断裂和出现漏气现象的中空玻璃或中空夹胶玻璃。
7.4 冷凝水的收集和排放应通畅，并不得渗漏。
7.5 幕墙与周边墙体间的接缝采用弹性闭孔材料填充饱满，后用耐候密封胶密封。
7.6 玻璃幕墙的密封条应镶嵌牢固、位置正确、对接严密。
7.7 堆在现场安装过程中，保五年棉易受雨水淋的施工作业面进行防护，避免保温棉被雨水淋，降低保温性能。
八、 保温工程材料的进场检验
8.1玻璃
a.玻璃进场后，必须核查其质量证明文件和复试报告，并报监理单位现场验收。
b.幕墙玻璃的传热系数、遮阳系数、可见光透射比、中空玻璃的露点必须符合设计要求。
c.严格检查中空玻璃是否有漏气现象。
8.2保温岩棉
a.保温棉进场后，必须核查其质量证明文件是否满足工程各项物理性能要求，并报监理单位现场验收。
b.对保温岩棉进行复试检验。
c.将保温岩棉堆放在防潮和通风的区域。
d.检查夹心岩棉防水钢板的钢板是否破损，发现破损严禁使用。
8.3本工程节能材料进场需对其进行复试的见下表。
材料名称
复试项目
玻璃
可见光透射比、传热系数、遮阳系数、中空玻璃露点
保温岩棉
导热系数、容重
九、 幕墙的性能检测
玻璃幕墙本身的物理性能也会影响其保温效果，所以应现场抽取材料和配件，在检测试验室安装制作试件进行气密性能检测，检测结果应符合设计规定的等级要求。
十、 质量验收
10.1 施工前应做好示范样板，经建设、施工、监理等人员确认并形成文字性文件，方可施工，对施工过程进行平行检验、巡视、旁站并形成记录。
10.2 检验批的抽验验收：主控项目应符合验收规程的要求，一般项目应达到90%以上的抽验合格率，并在允许偏差范围，且最大偏差不得大于1.5倍的允许偏差。
10.3 建筑节能保温、外门窗及玻璃、部品配件等材料，必须符合国家现行工程建设标准、产品标准，且应与建筑主体结构与功能的要求相一致。
10.4 各种建筑节能材料或产品进入施工现场时，应具有中文标志的出厂质量合格证、企业标准及技术性能检测报告等，并按规定抽验及记录。
10.5 加强节能工程质量过程控制，按检验批分段验收，并在竣工时进行节能工程专项验收。
10.6 居住建筑节能工程档案资料随施工进度同步进行；验收文件应随城建归档文件一并按级归档。
10.7 节能工程验收：
a.居住建筑节能工程中各子分部、各分项工程质量检验应全部合格。
b.验收时应检查的节能文件和相关记录
10.8 节能工程子分部（分项）工程质量由项目总监及建设单位项目负责人组织施工单位项目经理、分包负责人和有关设计负责人进行验收。当验收不符合规程要求时，应进行现场节能工程检测。
10.9 金属、石材幕墙节能工程在幕墙面板安装后，都将被隐蔽，所以，在保温层安装完毕后，应及时对其进行隐蔽验收，验收标准参照《建筑节能工程施工质量验收规范》GB50411-2007。
十一、 安全文明施工与消防环保措施
11.1安全管理、文明施工措施
a.建立安全责任制，进入现场前，工人进行安全技术交底和安全培训工作。对施工机械操作进行培训，安全员作好安全检查工作。
b.当临边的外侧为通道时，除防护栏杆外，敞口立面必须采取满挂密目安全网或其它可靠措施作全封闭处理。
c.分层施工的楼梯口、梯段边及休息平台处必须安装临时护栏。
d.施工中对高处作业的安全技术设施，发现缺陷和隐患时，必须及时解决；危及人身安全时，必须停止作业。
e.施工作业场所有坠落可能的物件，应一律先行撤除或加以固定。高处作业中所用的物料，均应堆放平稳，不妨碍通行和装卸。工具应随手放入工具袋；作业中的走道、通道板和登高用具，应随时清扫干净；拆卸下的物件及余料和废料均应及时清理运走，不得任意乱置或向下丢弃。传递物件禁止抛掷。
f.雨天进行高处作业时，必须采取可靠的防滑、措施。雨水均应及时清除。对进行高处作业的高耸建筑物，应事先设置避雷设施。遇有六级以上强风、浓雾等恶劣气候，不得进行露天攀登与悬空高处作业。暴雨后，应对高处作业安全设施逐一加以检查，发现有松动、变形、损坏或脱落等现象，应立即修理完善。
h.因作业必须，临时拆除或变动安全防护设施时，必须经施工负责人同意，并采取相应的可靠措施，作业后应立即恢复。
11.2 消防环保措施
a.严格遵守有关消防安全方面的法令、法规、配备专职消防保卫人员，制定有关消防保卫管理制度，完善消防设施，除消事故隐患。
b.楼层内设有消防栓、灭火器，并有专人负责，定期检查，保证随时可用，并做明显标识。
c.坚持现场用火审批制度，电气焊工作有灭火器材，操作岗位上禁止吸烟，对易燃、易爆物品使用要按规定执行，指定专人设库房分类管理。建设工程内不准积存易燃、可燃材料。
d.新工人进场要和安全教育一起进行防火教育，重点工作设消防保卫人员，施工现场值勤人员昼夜值班。
e.现场要有明显的防火宣传标志，每月对职工进行一次防火教育，每季度培训一次义务消防队。定期组织防火工作检查建立防火工作档案。
f.电工、焊工从事电器设备安装和电、气焊切割作业要有操作证和用火证。动火前，要清除附近易燃物，配备看火人员和灭火用具。用火证当日有效。动火地点变换，要重新办理用火证手续。
g. 使用电器设备和易燃易爆物品，必须严格防火措施，指定防火负责人，配备灭火器材，确保施工安全。
h.施工材料的存放、保管，应符合防火安全要求，库房应用非燃材料支搭。易燃易爆物品，应专库储存，分类单独存放，保持通风，用电符合防火规定。不准在结构工程内、库房内调配油漆、稀料。
i. 结构工程内不准作仓库使用，不准存放易燃、可燃材料，因施工需要进入结构工程内的可燃材料，要根据工程计划限量进入并应采取可靠的防火措施。
j.施工现场严禁吸烟。必要时，应设有防火措施的吸烟室。
k. 在施工程要坚持防火安全交底制度。特别在进行电气焊、油漆粉刷或从事防水等危险作业时，要有具体防火要求。
j. 施工现场的有害材料不准在现场随意焚烧，要集中起来及时处理。
l. 大批量的保温材料需进行切割时，应搭设封闭的加工棚，集中进行加工。
