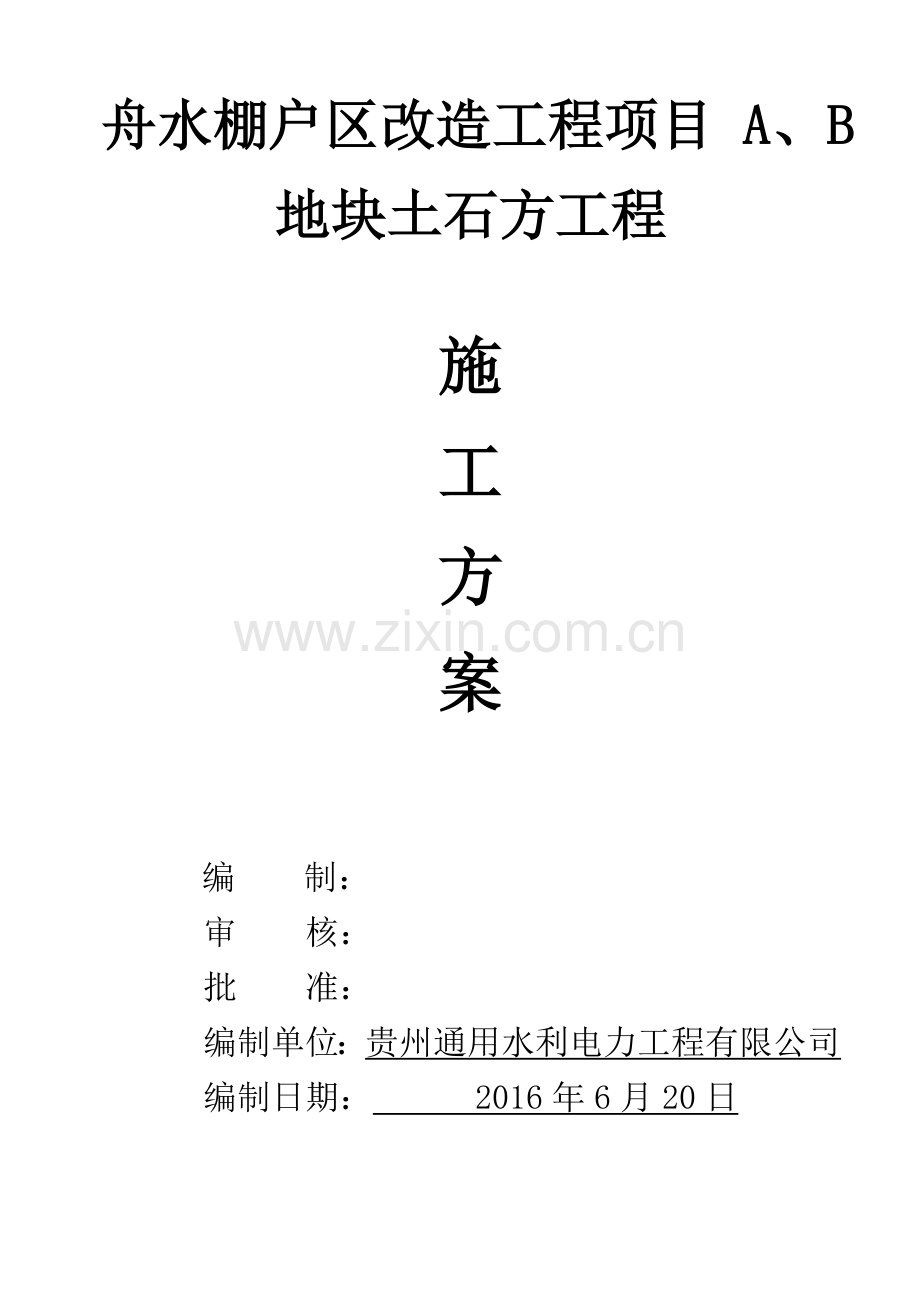

舟水棚户区改造工程项目 A、B 地块土石方工程

施
工
方
案

编 制：
审 核：
批 准：
编制单位：贵州通用水利电力工程有限公司
编制日期： 2016年6月20日

目 录
1.编制依据 1
1.1编制原则 1
1.2编制依据 1
2.工程概况 1
2.1项目概况 1
2.2项目特征 1
2.3工程项目、内容 1
2.4工期要求 2
2.5质量要求 2
3.施工部署 2
3.1工程施工目标 2
3.2组织机构设置 2
3.3施工顺序 2
3.4总体进度和流水段 2
4.施工准备 2
4.1技术准备 2
4.2劳动组织准备 3
5.施工方案 3
5.1施工工期安排 3
5.2施工组织设计与规划 3
5.3土石方挖运施工方案 3
5.4石方开挖 4
5.5、填方区域施工 7
6.施工进度计划 9
6.1施工进度计划编制说明 9
6.2施工进度计划 9
7.各项资源配置 9
7.2主要施工机具及设备配置计划 11
8施工平面布置 12
8.1布置说明 12
8.2场内施工交通 12
8.3施工用电及通讯 13
8.4施工辅助设施 13
9.施工管理措施 14
9.1质量要求 14
9.2质量保证措施 14
9.3主要职责 15
9.4质量保证措施 17
9.5质量管理控制措施 17
9.6安全文明措施 19
9.7消防措施 22
9.8环境保护措施 22
10.季节性施工措施方案 23
10.1雨季施工方案 23
10.2冬季施工 24

1.编制依据
1.1编制原则
⑴充分利用时间和空间的原则；
⑵工艺与设备配套优选原则；
⑶最佳经济技术经济决策原则；
⑷专业化分工与紧密协作相结合的原则；
⑸供应与消耗协调的原则。
1.2编制依据
⑴《舟水棚户区改造工程项目A、B地块土石方工程施工合同》;
⑵建设单位遵义市红花岗区城投公司提供的《A、B地块土方平衡图》及《A、B地块初设图》；
⑶与本工程相关的国家、行业现行的技术规范、验收评定标准及有关规定等；
⑷我司已承建的类似工程的施工经验。
⑸建筑工程施工质量验收统一标准GB50300-2013
⑹建筑地基基础工程施工质量验收规范 GB50202-2002
⑺《中华人民共和国民用爆破物品管理条例》
⑻土方与爆破工程施工及验收规范（GB01-83J2）
⑼《爆破安全规程（GB6722-86）》
2.工程概况
2.1项目概况
序号
项目
内容
1
工程名称
舟水棚户区改造工程项目 A、B 地块土石方工程

2
工程地址
遵义市红花岗区舟水桥镇隆坡

3
建设单位
遵义市红花岗区城投公司
4
设计单位

5
勘察单位

6
监理单位

7
施工单位
贵州通用水利水电工程有限公司
8
开工，竣工时间

2.2项目特征
喀斯特地形地貌，根据现场情况其表皮为一层较薄的表皮根植土，其表皮土下均为岩石，故本项目的石方开挖量大。因刚刚表皮根持为一层较溥，拆迁导致现场建筑垃圾多，且原住民区内有一条DN400的生活管道从该区域内经过、地下有防空洞及一些消防管道的设施，开挖中均需进行查探后保护，故施工降效明显。
2.3工程项目、内容
⑴工程范围：舟水棚户区改造工程项目 A、B 地块土石方工程施工图，设计图内平场部分地块及道路路基整形，包括土石方挖填及外运等内容；
⑵工程运距：红线范围内运距半径13公里；弃土堆放在铜锣井，山门丫。
⑶工程量：土石方量开挖量约65万立方米；填方量约1万立方米；需外运土石方约64万立方米。
2.4工期要求
本工程工期计划如下：
⑴开工日期：以开工令为准
⑵工期要求：日历总工期90天。
2.5质量要求
达到国家现行有关施工质量验收规范要求，并达到合格标准。
3.施工部署
3.1工程施工目标
⑴本工程质量控制目标为：合格；
⑵本工程文明施工：市级安全文明工地；
⑶本工程 工期控制目标为：工期最短；
⑷本工程安全生产：无重大伤亡事故，轻伤负伤率2‰以内;
3.2组织机构设置
项目经理
项目生产经理
技术负责人
施工员
计量员
测量员
质检员
资料员
预算员
材料员
安全员
设备员
试验员
保管员
各专业施工班组

3.3施工顺序
本工程按项目法组织施工，在现场总指挥部的管理下，实行项目经理负责制，项目经理对工程统筹决策，全面负责，确保工程质量努力缩短工期，强化成本核算。项目经理部人员负责生产、技术、加工定货、材料供应、现场管理、质量监督以及安全保卫等工作。
3.4总体进度和流水段
工期控制目标:最短工期
各分部分项工程工期见附图“施工进度计划横道图”。
我公司在组织施工时，将克服各种不利因素，以饱满的激情、发扬团结拼搏的精神，求实、进取的工作作风，争创一流管理水平、一流的工程质量、一流工程进度、一流的标化文明施工现场，以优质工程为目标，确保按期按质地完成施工任务。
4.施工准备
4.1技术准备
遵循建设单位、设计意图、施工规范的要求，适应本标工程施工特性和本标施工现场的条件，本着按高效、精干、灵活、专业的原则来配置施工组织机构，有利于施工、调度和合同管理，有利于保证合同工期、工程质量及施工安全。根据本标工程的施工特性和我单位的组织机构设置原则、施工经验，组建现场的施工组织机构，成立了舟水棚户区改造工程项目 A、B 地块土石方工程管理项目部，项目部组建了A、B地块平场工程施工组”，为有利于施工管理和生产调度指挥，工程施工组设在现场营地内的项目部，由项目部宏观控制、指挥。
4.2劳动组织准备
（1）组建项目管理机构。
（2）建立精干的施工队组：根据施工组织方式，确定合理的劳动组织，建立相应的专业或混合工作队伍。并集结施工力量，组织劳动力进场。
（3）做好职工入场的安全、防火和文明施工等教育工作。
（4）按管理系统逐级向施工队组和工人进行施工组织和技术交底。
（5）职工生产后勤保障的准备。
5.施工方案
5.1施工工期安排
根据《舟水棚户区改造工程项目 A、B 地块土石方工程施工合同》总工期和我司项目部的施工组织计划，场地平整工程施工工期为90天（日历天）完工。本施工组织设计按此工期要求安排和编制施工进度计划，详见附后《场地平整施工进度计划》。
5.2施工组织设计与规划
5.2.1、挖、运土石方的650000m3，土石方开挖规划工期65天，每天开挖土方约8000m3。石方开挖规划工期25天，每天开挖土方约5200m3。
5.2.2、如《舟水棚户区改造工程项目 A、B 地块土石方工程平整场地挖填方区域分布图》所示：土石方挖运施工分为6个作业区域，除第一个作业区域分为2个施工作业面外，其他5个施工区域均分为3个作业面，每个作业面均向就近的填方区域延展平整场地面积。根据各个施工作业面的设备布置及运输机械进行宏观调控，首先按照场内永久性道路的走向及标高，成形道路路基，使土石方的运输道路畅通无阻，根据各个施工作业面的设备布置及运输机械进行宏观调控，使其形成流水作业，确保施工不间断。
5.2.3、为确保施工有序和安全，爆破与开挖施工实行交叉作业，不能在同一施工区同时作业。
5.2.4、土石方施工实行24小时二班制的施工作业方法，为确保安全，爆破作业必须在白班下班前完成施工作业，夜间禁止爆破施工。
5.3土石方挖运施工方案
5.3.1工程特性
本工程有土石方开挖650000m3。通过对现场实测和施工工程量及施工进度计划的研究分析，开挖施工主要有如下特点：
土石方挖运工程量较大，开挖施工工期非常紧，开挖强度较大，开挖设备投入量较大；机械设备布设密集。
开挖作业面多，开挖建基面多，爆破安全距离和施工质量要求高。宏观协调工作相对严峻。
5.3.2土石方挖运施工流程
根据本工程的规划，施工顺序如下：
表层杂草清除→开挖土方→软质岩石机械炮凿→较硬岩石打孔爆破→土石方运输至填方区域→弃土场平整分层碾压密实→取土场平整。
本开挖施工安排直接从土方开挖开始进行。
5.3.3土方开挖
⑴测量放样
进场后我司技术人员会同监理工程师测量人员接收控制点，用全站仪和水准仪校核控制网，增设水准点和平场范围控制区域，测量精度符合有关规范要求；按规范要求测绘地形图和纵横断面图并校核工程量；向监理工程师提交测量成果资料，用全站仪测放开挖边线、高程、桩号；在施工过程中严格控制超、欠挖，并将基础开挖等测绘成竣工断面图及工程量表。
土方开挖前作好施工测量放样的准备工作。根据设计图提供的每个方格的施工座标进行放样，以便根据设计图上所示的挖方高度进行施工控制。
⑵设置排水系统
本工程土方开挖保持在旱地进行施工，将影响基础稳定和旱地施工的地面水和地下水予以拦截，引导到开挖基础范围以外。
根据现场施工条件，在开挖区域周围设置挡水坎或开挖周边截水沟，防止场外水流进入施工场地和雨水停留在施工场地内。
在开挖边线以外挖设边坡截水沟，完成相应高程的地表排水系统施工，将边坡开挖范围以外的地表水拦截排开，防止雨水漫流冲刷造成边坡失稳或影响正常施工。
⑶开挖分层
本工程土方开挖采用CAT330反铲挖掘机直接开挖，根据设备的开挖能力，开挖分层高度以3～5m为宜，按自上而下进行。
⑴开挖方法
土方开挖采用自上而下分层进行，层高3～5m，施工中随时作成一定的坡度，以利排水。
开挖分部位、分工作面进行，合理安排，尽量做到开挖强度均衡。
施工采用CAT330反铲挖掘机，15t双桥自卸汽车运土至指定的填方区域。
每开挖一层，边坡修整一层，人工配合反铲挖掘机按设计削坡以满足设计的坡度和坡面平整度。

5.4石方开挖
⑴测量放样
石方开挖前作好施工测量放样的准备工作。根据设计图提供的桩号的施工轴线座标进行放样，以便根据设计图上所示的开挖高度进行施工控制。
⑵设置排水系统
本工程石方开挖应保持在旱地进行施工，将影响基础稳定和旱地施工的地面水和地下水予以拦截，引导到开挖基础范围以外。
根据现场施工条件，在开挖区域周围设置挡水坎或开挖周边截水沟，防止场外水流进入施工场地。
在开挖边线以外挖设边坡截水沟，完成相应高程的地表排水系统施工，将边坡开挖范围以外的地表水拦截排开，防止雨水漫流冲刷造成边坡失稳或影响正常施工。
⑶开挖分层
根据设计图提供的资料，本工程石方开挖分两种开挖方式施工：
软质岩采用反铲挖掘机冲击炮机炮凿，炮凿开挖时分层进行，每开挖一层，边坡修整一层，人工配合反铲挖掘机按设计削坡以满足设计的坡度和坡面平整度。开挖的坡度根据下表进行放坡：
土的名称
边 坡 坡 度　
人工挖土并将土抛于坑（槽）或沟的边沿
机 械 挖 土　
在坑（槽）或沟底挖土
在坑（槽）过沟上边挖土
砂土
1：1
1：0.75
1：1
轻亚粘土
1：0.67
1：0.5
1：0.75
亚粘土
1：0.5
1：0.33
1：0.75
粘土
1：0.33
1：0.25
1：0.67
含砾石、卵石土
1：0.67
1：0.5
1：0.75
泥灰岩、白垩土
1：0.33
1：0.25
1：0.67
干黄土
1：0.25
1：0.1
1：0.33
在施工之前对班组进行书面的书面交底。
较硬岩采用钻爆法开挖施工，在周边相关部位采用预裂爆破施工。
石方开挖的具体方法、钻爆方案，根据不同地块的石方开挖高度来决定。石方开挖高度高于7m以上，采用深孔梯段微差挤压爆破方法施工；石方开挖高度低于7m以下，采用浅孔手风钻钻孔爆破方法施工。
石方开挖根据高程自上而下分层进行开挖，采用深孔梯段微差挤压爆破方法施工，开挖分层高度为7～10m。采用浅孔手风钻钻孔爆破方法施工，开挖分层高度为3m左右。同时，每层还将根据长度进行分段分块。石方开挖将按分层分段分块进行钻孔爆破作业施工。
在石方装运时，对不能满足填方规范要求的大体积石块，采用反铲挖掘机冲击炮机炮凿成小块后，再装运进入填方区域。具体的放坡参照下表：
⑷爆破开挖方法
采用深孔梯段微差挤压爆破方法施工，开挖主要采用ROC742液压独臂钻钻孔、QG120型支架式潜孔钻辅助，周边实施预裂爆破；基础保护层预留1.5m。预留保护层开挖采用YT-28手风钻钻孔，浅孔少药量多循环爆破，以保证建基面完整。开挖出渣由CAT反铲结合ZL50装载机装渣，15T自卸汽车运输，TY220推土机辅助及集渣。
石方开挖深孔梯段微差挤压爆破参数设计见下表：
深孔梯段微差挤压爆破参数表

序号
项目名称
预裂孔
主爆孔
备注
1
炮孔直径d (mm)
105
90

2
炮孔间距a (m)
1.0
3.0

3
炮孔排距b (m)
1
3

4
最小抵抗线w
1.
3.0

5
单耗药量q (kg/m3)
1
0.43

6
炮孔长度L (m)
7.0
7.0

7
超深△h(m)
1.0
0.5

8
装药结构
连续
连续

9
药卷直径
32
80

10
装药长度L1 (m)
6
5.5

11
线装药密度 (kg/m)
0.38
3.0

12
堵孔长度L2 (m)
1.5
2.0

13
每孔装药量 (kg)
3.04
22.5

注
本表爆破参数，将在施工中作现场爆破试验后调整为合理、优化的参数

①周边预裂爆破施工：为保证开挖质量，周边采用预裂爆破施工。根据现场地质条件，采用ROC742液压独臂钻造孔，孔深5～6m，造孔直径105mm，预裂孔间距100cm，药卷直径32mm，线装药密度250g/m，底部加强，孔口堵塞段长1.0～1.8m。
钻孔时开孔应定位准确，钻孔过程中须逐段控制孔斜，确保预裂爆破质量。
②分层深孔梯段微差挤压爆破：为保证开挖爆破质量，采用ROC742液压独臂钻造孔，造孔直径90mm，孔距2.5～3m，排距2.5～3m，孔深5～6m，药卷直径60mm，孔内连续装药，炸药单耗控制在0.4～0.6Kg/m3，采用非电雷管排间微差挤压爆破。
③基础保护层开挖：建基面以上1.5m采用保护层特殊爆破施工方法施工。采用YT-28手风钻造孔，浅孔小药量（药卷直径25mm），分层爆破，毫秒雷管引爆2#岩石硝铵炸药爆破。利用CAT反铲结合ZL50装载机装15T自卸汽车运渣至指定弃渣场弃渣。
④采用浅孔手风钻钻孔爆破方法施工，开挖主要采用YT-28手风钻钻孔，周边实施预裂爆破；基础保护层预留1.5m厚。预留保护层开挖采用YT-28手风钻钻孔，浅孔少药量多循环爆破，以保证建基面完整。开挖出渣由CAT反铲结合ZL50装载机装渣， 15T自卸汽车运输，TY220推土机辅助及集渣。
⑸质量保证措施
为使开挖爆破后建基面的质量能满足设计的要求，爆破工程必须严格遵守国家有关规定，其主要措施为：
①严格按质量要求进行施工，确保各工序的施工质量。每次爆破编制爆破设计图，钻孔施工按设计孔位钻孔，孔口偏差不大于±5cm，孔底偏差不大于±10cm。
②装药前检查钻孔并作详细记录，保护层开挖孔底柔性垫层材料应仔细测量，以确保基岩不受爆破振动影响。严格按爆破设计进行装药，控制最大单响药量。
③严格按照设计图纸、监理工程师的指示，并按技术规范的规定进行施工。不允许欠挖，控制开挖平整度。开挖出露的软弱岩层和构造破碎带区域要按施工图纸和监理工程师的指示进行处理。
④预裂爆破严格按设计要求施工，确保半孔率达85%以上，对于特别破碎或不稳定的岩体，采用密钻孔、少装药，力求使爆破震动对边坡带来的影响控制在允许范围内；梯段爆破，利用孔间微差顺序爆破技术严格控制单响药量，减少爆破震动，确保开挖质量。
⑤基础开挖后表面因爆破震动松动的岩石、表面呈薄片状和尖角突出的岩石以及裂隙发育或具有水平裂隙的岩石均采用人工清理。
⑥建基面上的反坡、倒坡、陡坎、尖角、结构面上的泥土、锈斑、钙膜、破碎和松动岩块等须人工清理干净。
⑦在生产生活区等部位附近爆破时，严格按有关规定进行专门的爆破设计和现场试验，并将结果报监理工程师审批，同意后方可实施。
⑹安全保证措施
火工材料的采购、保管、运输和使用按《爆破安全规程》GB6722-86严格控制执行。变质的和性能不详的火工材料不得发放，应按规定及时处理；爆破作业结束后，将剩余的火工材料如数及时退回。
认真贯彻执行《爆破安全规程》，爆破工程中所用的火工材料的领取、运输、保管和使用严格按照公安部门制定的有关制度执行；
严格遵守《爆破安全规程》和安全操作细则；
在雷雨天气时应停止爆破作业，并迅速撤离危险区；
同一爆破施工作业面上至少有两名以上有实际爆破操作经验并持有“爆破员作业证”的爆破员进行爆破工作；
爆破作业时严格按照爆破设计的装药量、分配方法和要求执行。雷管在装入孔前要检查雷管分段，联网后要检查联网线路是否正确，尤其在微波站、电视台爆破振动影响范围区内，严格控制最大一段起爆药量。
严格控制飞石距离和飞石方向，确保周围人员、民房、辅助设备、其他作业面的安全。
规定爆破时间，严格执行并广泛宣传。
划定安全警戒线，每次爆破警戒线上设专人警戒。警戒范围一般为离爆破区200m范围，交通道口设立警示牌，范围内的车辆、行人、居民撤离。爆破区钻孔时挂红旗，放炮前改成挂白旗。放炮前用哨声发出预告信号，用对讲机向危险区边界派出警戒人员，相互呼应，将无关人员立即撤出危险区外；具备起爆条件时用口哨声发出起爆信号，警戒人员用对讲机呼应，准许起爆员起爆，等炮响完后经检查确认安全后，方准发出解除警戒信号。
盲炮处理，发现有盲炮应立即报告并及时派有经验的爆破员处理。
严禁在残孔上打钻孔，炮孔装药时只能使木棍或竹棍装药。禁止使用石块和易爆材料堵塞炮孔。
爆破结束后，将剩余的火工材料如数及时交回火工材料库并办好交接手续。
5.5、填方区域施工
5.5.1工程特性
平场开挖放坡系数必须按设计要求：土层2:1；基岩强风化带1:0.3；基岩中等风化带可以直壁开挖；回填土1:1；平场开挖标高偏差要求—50mm；
填土分层碾压密实，对土料进行选取，道路、房屋地基及周边1米范围内的压实系数控制为0.9。根据填料选择辗压机械的类型和功率，通过试压求出能达到压实系数0.94以上的最佳含水量和械辗压速度。分层铺填碾压厚度可取200～300mm。
为保证分层压实质量，在填土场地内的树木、草皮、腐植土和淤泥必须清除干净。如遇旧冲沟沉积的局部粉砂和淤泥等软弱土，因沟深无法清除者采用抛石挤淤处理，先在表面堆填块石或片石，然后将其压入以置换和挤出软弱土清运干净。
最大回填块石粒径不大于铺填厚度的3/4。
压实填土的施工缝应错开搭接，在施工缝的搭接处，应适当增加压实次数。
原有稳定土坡应推成台阶式，新老土层搭接宽度不少于0.3米，厚度不少于0.2米。
按设计文件规定，严格按设计高程进行场地平整碾压密实。
5.5.2注意事项
本工程量较大，工期安排紧，综合考虑多方面影响因素，主要做好下列几方面工作：
⑴充分作好施工准备，作好道路布置和施工，保证运输道路畅通。
⑵主要施工机械包括开挖、装载、运输、整平等施工机械均投入性能良好的施工机械设备，满足各施工作业面需要。
⑶工程进场后优先加快填方区域的基础施工，以尽早提供堆料施工面。
⑷在挖方区出口、运输道路和堆料场的入口设安全警示标志，专职安全员进行安全指挥。
⑸有挡土墙时，要墙体达到一定强度后，才能进行回填土的施工，以免对结构基础造成损坏。
基础肥槽回填土，必须清理到基础底面标高，才能逐层回填。严禁用水浇使土下沉的“水夯法”。
土虚铺过厚、夯实不够或冬施时冻土块较多会造成回填土下沉，而导致地面、散水、道路裂缝甚至下沉。
5.5.3填方施工
⑴施工准备
①回填前，对基础、地表或地下防水层等进行检查、验收并办理隐检手续。
②将基坑内的杂物、积水等清理干净。
③管沟的回填应在上下水道的安装完成以后进行。
④施工前，做好水平高程的设置。在填方区域边上钉水平撅，在填方区域表面划分层线。
⑤做好技术交底。
⑵土方回填工程质量要求
项
序
项 目
允许偏差或允许值（mm）
柱基、基坑、基槽
挖方场地平整
管沟
地（路）面基层
人工
机械
主控项目
1
标高
-50
±30
±50
-50
-50
2
分层压实系数
设计要求
一般项目
1
回填土料
设计要
2
分层厚度及含水量
设计要求
3
表面平整度
20
20
30
20
20
⑶工艺流程
填方区域地坪上清理→检验土质→分层铺土至设计标高→分层碾压密实至设计标高→检验密实度→修整找平验收。
⑷操作工艺
回填土一般选用含水量在10%左右的干净粘性土(以手攥成团、自然落地散开为宜)。若土过湿，要进行晾晒或掺入干土、白灰等处理；若土含水量偏低，可适当洒水湿润。
深浅填方区相连时，要先填填方区，填至与浅填方区标高一致时，再与浅填方区一起填铺碾压。分段填铺碾压时，交错处做成阶梯形，上下接搓距离不小于1.0m。基坑回填应在相对两侧或四周同时进行，挡土墙两侧标高不可相差太多；较长的管沟墙，内部要加支撑。
回填土要分层铺摊碾压密实。
雨期施工时，防止地面水流入坑内，导致边坡塌方或浸泡基土。
冬期施工时，每层回填土厚度比常温时减少25%，其中冻土块体积不得超过总填土体积的15%，且应分散，冻土块粒径不大于15cm。
填方采用后退法卸料，自卸汽车卸料后采用TY220推土机推料平整。
利用第一层的铺料修通整个填方区域的施工道路，确保施工高峰期运输车辆的通行。
按照施工规范及要求，用20T振动式压路机分层碾压至设计密实度。
在施工过程中，严格按照业主提供的设计图场平整高程进行施工，确保工程质量。
6.施工进度计划
6.1施工进度计划编制说明
通过对本工程招投标文件中对本工程进度的要求、工程资料及施工现场实际条件的分析并结合所选定的施工方法及技术措施，经过细致周密的安排，采用网络计划技术，根据总进度网络计划，编制年、月、旬、周进度计划。做到：通盘考虑施工程序，劳动力流水施工、各主要分部分项工程在空间、时间上紧凑搭接；充分利用机械设备并提高使用效率；月、旬、周进度网络计划及时调整，确保工期最短。
6.2施工进度计划
7.各项资源配置
7.1劳动力计划 单位：人
工种
按工程施工阶段投入劳动力情况
准备工作
土石方挖运
土石方爆破
场地平整
验收
管理人员
2
3
3
3
2
汽车驾驶员
4
50
6

2
挖掘机操作员
3
18
1

1
装载机操作员
1
6
1

1
推土机操作员
1

1
5
1
压路机操作员
1

5
1
爆破员

10

安全员
1
3
6
3
2

第 9 页 共 24 页

7.2主要施工机具及设备配置计划
7.2.1施工机械设备的合理利用直接进度计划的实施、劳动力的投入和成本的降低，特别是挖掘机的使用。本工程结合实际特点和建设方的工期要求，选用以下机械。
序号
设备名称
型号规格
数量
国别产地
制造年份
额定功率(KW)
生产能力
用于施
工部位
备注
1
柴油发电机
30Kw
6
中国洛阳

30

爆破

2
修钎机
421-90
1
中国徐州

爆破

3
磨钎机
m6940
1
中国重庆

爆破

4
砂轮机
J3SL-400
1
中国常州

爆破

5
空气锤
C41-75
1
中国常州

爆破

6
锻钎加热炉

1
中国徐州

爆破

7
液压独臂钻
ROC742
4
中国泰州

爆破

8
支架式潜孔钻
QG120
8
中国徐州

爆破

9
手风钻
YT28
15
中国西安

爆破

10
挖掘机
CAT336c
12
美国卡特

265
1.7m3
土石方

11
装载机
ZL50
2
中国柳州

160
3 m3
土石方

12
推土机
TY220
1
中国山东

192

场地平整

13
红岩自卸汽车
QS280
50
中国重庆

280
15t
运输

14
压路机
YZ20
2
福建

132

场地平整

15

16

17

7.2.2拟配备本标段的试验和检测仪器设备表
序号
仪器设备名称
型号规格
数量
国别产地
制造 年份
已使用台时数
用途
备注
1
全站仪
TCR402
1
瑞士徕卡

测量

2
水准仪
DNA03
4
瑞士徕卡

测量

3
游标卡尺

3台

4
钢卷尺
2～50m
4把

5
压力试验仪
WE-1000A
1台

6
恒温干燥箱

1台

7
试验烘干箱

1台

8
击实仪
轻、重型
2

9
灌砂筒

1套

10
不锈钢环刀

1把

11
液塑限测定仪
IP－100
1台

12
土工标准筛

1组

8施工平面布置
8.1布置说明
本工程施工总布置主要依据和原则：
(1)满足施工要求，场内道路畅通，运输方便，各种材料能按计划分期分批进场，充分利用场地。
(2)材料尽量靠近使用地点，减少二次搬运。
(3)现场布置紧凑，减少施工用地。
(4)在保证施工顺利进行的条件下，尽可能减少临时设施搭设，尽可能利用施工现场附近的原有建筑物作为施工临时设施；
(5)临时设施的布置，应便于工人生产和生活，办公用房靠近施工现场，福利设施应在生活区范围之内。
(6)平面图布置应符合安全、消防、环境保护的要求。
8.2场内施工交通
根据设计资料，施工场地外进场道路已经开通，结合施工场地实际，在施工期间维护土石方运输施工道路，确保施工期间土石方运输车辆顺利通行。
8.3施工用电及通讯
8.3.1、施工供电
结合本标工程施工现场供电的特点，主要为施工区爆破用电和照明、生活区生活用电，架设一回3´90mm2+1´70mm2的400/230V低压输电线路。
为确保施工顺利进行，配备两台30Kw的柴油发电机提供备用电源，主要满足爆破和照明的要求。
施工供电主要工程量和设备如下表：
施工供电工程量表
序号
型号规格
单位
数量
备 注
1
输电线 3´90mm2+1´70mm2
m
1000

2
柴油发电机 30Kw
台
2

8.3.2施工通讯
根据工程的实际情况，对外通讯联系采用手机，场内施工区配备10队健伍对讲机，以保证施工通讯的畅通。
8.4施工辅助设施
8.4.1修理车间
本工程区位于遵义市红花岗区舟水桥镇隆坡，所以在生产区内设置简易的修理房20m2，配置一些常用的维修设备机具，设维修、停车场400 m2，共占地约500m2。其主要机具设备配置及房建如下表：
修理车间工程量表
序号
名 称
型号规格
单位
数量
备 注
1
台钻
12～15mm
台
1
1.5KW
2
手动葫芦
2t～5t
个
各1

3
电动力葫芦
CD5-6D 5t
个
1
4KW
4
油压千斤顶
15—30t
台

5
机械千斤顶
16—20t
台
2

6
打气泵

台
1
7.5KW
7
交流电焊机
BX—300
台
1
24.5KVA
8
乙炔发生器

台
1

9
手动加油泵
SJD-D60
台
1

10
钳工平台

张
1

11
修理房

m2
20

12
室外检修平台

个
1
地沟1个
13
占地

m2
500
加停车场

8.4.2综合库房
本工程在生产生活区场地上布置综合库房40m2，堆放各种材料及劳保用品等。
8.4.3油库
在施工现场建临时柴油油库，方便施工加油。临时柴油油库。柴油采用1个10t油罐储备，汽油车在附近加油站加油，特种油采用油桶储备，设库房及值班房30m2。
8.4.4办公用房
项目部租用当地民房和现场布置办公用房100m2。
8.4.5生活用房
住房及福利用房租用当地民房。
9.施工管理措施
9.1质量要求
整个项目推行全面质量管理，严格施工工艺，实现工程各项指标合格率100%， 工程竣工验收一次性合格。
9.2质量保证措施
9.2.1、质量管理机构及职能
本工程成立质量管理组织机构如下图：

项目经理是本工程质量第一责任人，对外向业主负责，对内向公司负责。施工期将根据本工程需要，建立相应的质量工作制度和工作目标，并指定各子项目的负责人。
技术负责人为质量直接责任人，将领导质安部、技术部、测量和各施工队制定本工程的详细质量保证体系和质保目标，并督促质检部门执行。
质安部门是质量保证的现场监督部门，直接向项目技术负责人负责，通过对施工工艺过程的控制，达到质量控制目的。质安部有权对危及工程质量的施工方法和操作过程加以否决或停工。对不利于施工质量的施工工艺方法进行纠正；协助技术负责人制定质量保证计划、工作程序，制定统一的质量记录和表格，审查各主要工程保证质量的技术措施是否符合规范标准。收集质量保证记录等资料。对施工质量加以动态分析评价。
施工生产部门将对所属施工的工程质量负责，技术人员、施工队长、施工工人和相应的现场质检人员都应对工程施工质量负责。
为保证工程质量，技术人员和质检人员应认真填写施工质量记录，整理并总结保证质量的新工艺、方法、措施，报送质安部，经项目经理部讨论（包括是否降低成本，缩短工期，有利于环保和管理等），申请监理工程师批准执行。
9.3主要职责
项目部主要施工人员及联系方式
名称
姓名
职称
联系方式
身份证号码
项目负责人
黄海余
工程师
13368626995

项目经理
徐勇
工程师
18385212461

安全员
孔庆华
助理工程师
15186638886

技术负责人
何兴伦
工程师
15121264498

技术员
黄海余
助理工程师
13368626995

财务部
袁 江
助理工程师
13639292432

资料员
刘承芬
助理工程师
17716642553

测量员
梁小飞
助理工程师
15185646221

施工员
杨 东
助理工程师
13765999998

材料员
唐开举
助理工程师
18585308151

临时班组
周 茂

15120109118

9.3.1项目经理：徐勇
（1）处理与项目有关的外部事务，协调与监理，业主单位和地方政府的关系，签署有关文件，按时参加有关会议。
（2）对项目的施工进度，质量，成本，安全服务等全面负责。制定项目质量，技术管理，安全生产的管理规章制度，全面负责项目的施工经营活动。组织实施工程施工组织设计，施工计划，物资材料计划的批准与贯彻，制定并监督行政管理，成本控制，安全生产，文明施工与规章制度的落实情况。
（3）负责组建现场管理机构，任命各部门及施工队主要负责人，加强项目管理及班组建设。
（4）监督、检查财务管理状况，组织人员填报工程进度计划表，审核签发工程进度款报告，负责向业主收取进度款项。
9.3.2技术负责人：何兴伦
（1）负责本工程的施工技术管理工作。组织编制本项目施工组织设计，报监理工程师审批。审定项目重大施工技术方案。
（2）主持项目图纸会审和施工技术交底工作。监督检查技术标准，规范，施工方案和技术措施的实施。参加施工进度协调会，解决施工中的技术问题。
（3）组织编制本项目的质量体系控制程序文件，审批重要不合格品（重大质量事故的评审鉴定结果和处理方案）。
（4）主持项目施工资料的整理和归档工作。
9.3.3工程技术部：黄海余
主要负责施工全过程的技术管理及技术措施的编制。负责施工计划，统计报表编制，负责施工组织设计，施工技术措施，技术管理制度，组织现场施工管理，工程定额与预算，合同管理，工程结算，索赔等工作；在施工中推广使用新技术、新工艺、新设备、新材料；负责测量管理工作并准确实施；负责工地试验室的技术管理；做好每月完成工程量统计，与业主、监理进行工程进度款结算以及竣工决算。
工程技术部下设测量组，按业务属技术部管理。主要负责测量资料，点线交接，资料数据复核，施工控制网，现场施工测量放线，测量基准点线的设置和保护，测量资料整编等工作。
9.3.4安全质量部：孔庆华
主要负责整个工程的质量，安全管理。质量保证体系，施工质量控制，质量保证措施，工程质量验收、评定，质检资料；安全生产保证体系，安全考核，安全检查，安全操作规程，安全生产设施，劳动保护，安全措施，消防保卫，文明施工，环境保护工作；负责工地试验室的质量管理。
9.3.5计划财务部：袁江
主要负责本工程的合同管理、财务管理工作。做好工程结算，工程报表编制，单价分解和新增单价编制，每月工程量完成统计，与业主、监理进行工程进度款结算以及工程竣工决算。
9.3.6物资设备部：严华浩
负责本工程所需施工设备、物资材料和零配件的相关采购、运输、仓管、发放、调配等工作。
9.3.7综合办公室：刘承芬
主要负责处理综合事务、传达指令、收集反馈信息，文件收发，归档管理，施工大事纪的编录工作；负责对外接待迎送，内务管理；负责本工程的劳动人事管理、工资待遇管理、建立各工种人事档案；负责后勤综合事务管理，生活办公物资采购、管理，职工食堂后勤、文化娱乐等管理，工地的医疗卫生，零星工作等。
9.3.8测绘、控制组：张开
负责整个工程坐标、高程控制及本工程的施工过程记载、提供本工程的造价计算依据的测绘工作。
9.3.9土石方施工组：杨东
负责本工程的土石方开挖、运输、弃土、填土碾压、平整等工作。
9.3.11爆破施工组：邓亮
负责整个工程土石方爆破施工。
9.3.12临时设施施工组：周茂
负责整个工程道路、管道、沟涵土石方施工。
9.4
