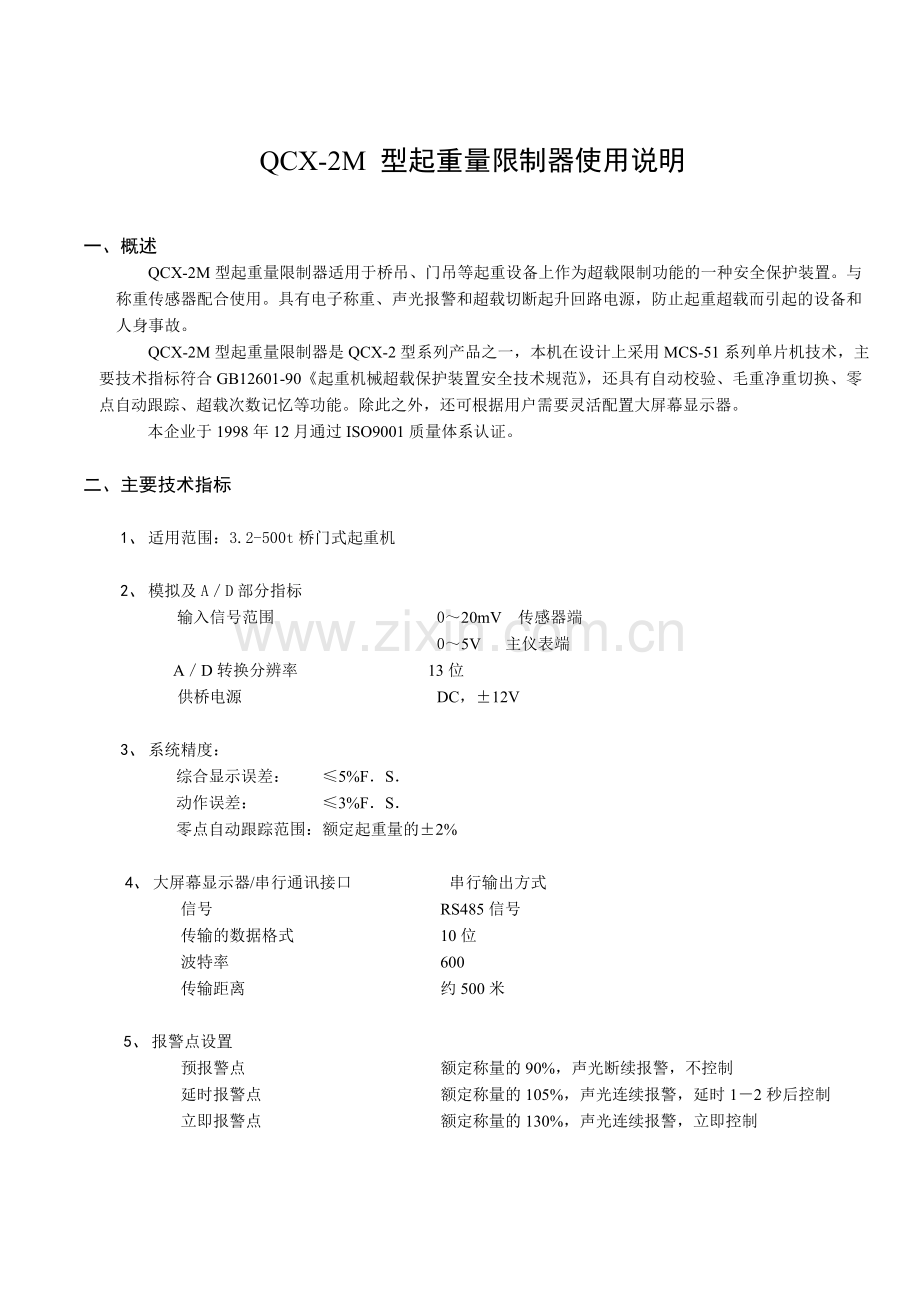

QCX-2M 型起重量限制器使用说明

一、 概述　
QCX-2M型起重量限制器适用于桥吊、门吊等起重设备上作为超载限制功能的一种安全保护装置。与称重传感器配合使用。具有电子称重、声光报警和超载切断起升回路电源，防止起重超载而引起的设备和人身事故。
　　 QCX-2M型起重量限制器是QCX-2型系列产品之一，本机在设计上采用MCS-51系列单片机技术，主要技术指标符合GB12601-90《起重机械超载保护装置安全技术规范》，还具有自动校验、毛重净重切换、零点自动跟踪、超载次数记忆等功能。除此之外，还可根据用户需要灵活配置大屏幕显示器。
　　 本企业于1998年12月通过ISO9001质量体系认证。

二、 主要技术指标

1、 适用范围：3.2-500t桥门式起重机

2、 模拟及A／D部分指标
　　　 输入信号范围　　　　　　　　　　0～20mV 传感器端
0～5V 主仪表端
　　　 A／D转换分辨率　　　　　　　　13位
供桥电源　　　　　　　　　　　　DC，±12V

3、 系统精度：
综合显示误差：　　≤5%F．S．
动作误差： 　　≤3%F．S．
零点自动跟踪范围：额定起重量的±2%

4、 大屏幕显示器/串行通讯接口　　　　　 串行输出方式
信号　　　　　　　　　　　　　　RS485信号
传输的数据格式　　　　　　　　　10位
波特率　　　　　　　　　　　　　600
传输距离　　　　　　　　　　　　约500米

5、 报警点设置
预报警点　　　　　　　　　　　　额定称量的90%，声光断续报警，不控制
延时报警点　　　　　　　　　　　额定称量的105%，声光连续报警，延时1－2秒后控制
立即报警点　　　　　　　　　　　额定称量的130%，声光连续报警，立即控制

6、 使用环境
电源　　　　　　　　　　　　　　AC220V／50Hz(如用其它电压，用户订货时需注明)
继电器触点　　　　　　　　　　　AC220V／380V 10A
使用温度　　　　　　　　　　　　-20℃---+60℃
相对湿度　　　　　　　　　　　　≤90%RH
防护等级： 传感器IP65，仪表箱IP42
保险丝　　　　　　　　　　　　　0.5A

7、 外形尺寸
　　　 主仪表　　　　　　　　　　　 宽228×高160×厚70(mm)
　　　 4位8英寸大屏幕　　　　　　　宽735×高293×厚95(mm)

三、 安装连接说明

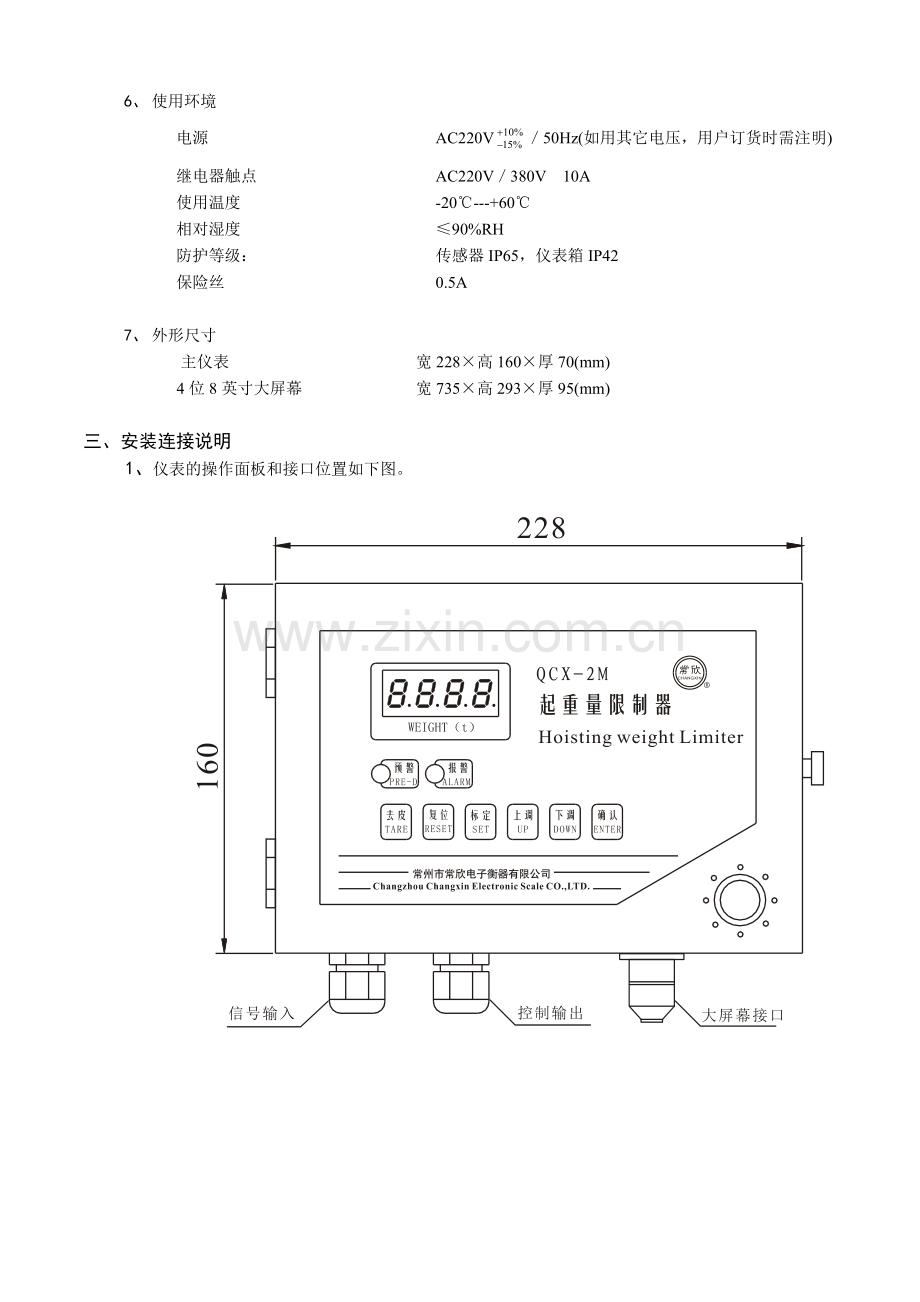

1、 仪表的操作面板和接口位置如下图。

3、 传感器与仪表的连接
传感器的出线为RVVP4×0.4mm2四芯屏蔽电缆，有引出线标记：一般红线V＋（正激励）、黑线V－（负激励）、黄线IN＋（正信号）、绿线IN－（负信号）。
连接示意图如下：

注意：传感器与仪表的连接必须可靠，传感器的屏蔽线必须可靠接地。连接线不允许在仪表通电的状态下进行插拔，防止静电损坏仪表或传感器。

4、 大屏幕与仪表的连接使用
　　 　仪表大屏幕输出引线与大屏幕显示器连接必须准确无误，倘若连接错误或者接触不良，大屏幕显示器将无法正常接收主仪表发送的数据，显示数字“0　1　2　3”。
a、大屏幕显示/通讯接口采用七芯航空插头座，其引脚意义如下：

1脚DATA＋（0－5V）
2脚DATA－（0－5V）
3、4脚空
5、6、7脚　空

b、大屏幕信号为RS485串行信号，波特率为600，每一组数据有10位，1位起始位、8位数据位、1位停止位。

　　　　 c、大屏幕通讯协议
　　　　　　　 主仪表在向大屏幕发送显示数据时，数据以大屏幕可以直接处理的显示代码的形式输出。每帧
数据共有8个字节组成。首先发送十六进制起始标识字0xaa55,然后再发送4位显示数据，先高位，
再低位。最后发送4位显示数据的校验和。如果大屏幕接收不到起始标识字0xaa55，则认为没有
有效数据传送，大屏幕显示数字“0　1　2　3”。如果大屏幕接收某一数据时，校验和错误，或者
根本接收不到起始标识字0xaa55，则继续保持显示上一有效数据，不刷新显示。

5、 主线路板接插件和控制继电器接线说明：　　

JP01接显示板，J2接大屏幕，JP1为信号输入接线柱，DIP8为内部标定拨码开关,AC220V接线柱为交流电流输入端。
接线柱JP1脚VA为传感器经前置放大后的信号线，脚⊥为信号地，脚V+、V-为传感器桥压(±12V)。使用时，按照线标正确连接。
接线柱脚J1为继电器的公共端，脚J2为常开端，脚J3为常闭端。当前起重量≥额定起重量的105%时，继电器延时约一秒动作，J2端闭合，J3端断开。当前起重量≥额定起重量的130%时，继电器立即动作J2端闭合，J3端断开。

四、 操作说明
1、 键盘简要说明
复位：用于仪表的重新启动，主要用于强干扰时数据显示紊乱和系统死机时恢复到正常状态。
标定：用于切换各种状态。
确认：用于确认输入的参数。
上调：用于参数值的修改，使参数值增大。
下调：用于参数值的修改，使参数值减小。
去皮：把当前称重显示值作为皮重，并切换到净重显示状态（此键仅在称重状态下有效）。

2、 日常操作方法
　　　　开机通电或者使用中按 复位 键后，即进入瞬间自动检验状态。若显示正确称重值，表示正常。若显示“EEE1”或“EEE2”表示出现故障，，应仔细查明原因并处理，详见“常见故障排除”一节。
仪表开机或者按 复位 键后，显示的都是毛重。按 去皮 键一次，仪表把当前重量作为皮重存入存贮器，同时切换到净重显示状态。如要恢复到毛重显示状态，再按 复位 键一次。
如果在日常使用中经常出现死机现象，则可将DIP8的3号开关拨向ON位，达到自动复位的目的，但此时面板上的按键将不起作用。

　注意：在正常作业时，禁止使用 标定 键，若一时不慎按了 标定 键，可再按 复位 健恢复正常。
3、 报警值标定
在空钩状态下，按 标定 键一次，再按 上调 或 下调 键一次，仪表显示“1111”，第一位闪烁，否则需按 复位 键一次，重复上述步骤。然后按下列步骤输入起重机的额定载荷值，则报警值即能自动设定在105%。
例：额定起重量为10t，则应输入0010即可。输入时按闪烁位从左到右进行输入，首先用 上调 键或 下调 键将闪烁的位调整至所需要的值，再按 确认 键确认该位。直至四位全部输完。

　注意：在进行参数修改前，首选确认主板上的四位拨码开关 DIP8 1号拨至ON位，其它位均在数字位，否则参数修改无效。修改完毕后，再把 DIP8 1号开关拔至数字一边，以便保护修改的参数。

五、 称重显示值标定说明
· 注意：进行标定前，首选通电预热25分钟，并且确认主板上的四位拨码开关 DIP8 1号和2号拨至ON位，其它位均在数字位，否则标定过程无效。

1、 称重显示值零点标定：
把空钩提起一米并等待停止晃动或者无明显晃动后，按 标定 键两次，再按 上调 键或 下调 键一次，等待几秒后，显示为“0000”，表示完成零点标定。如不为零，则按 复位 键，重复上述步骤。

2、 称重显示值满值标定：
　　　 起吊砝码或已知重量的物件，达到额定载荷的80%以上，按 标定 键三次，此时显示器显示为2222，应有小数点，否则应按 复位 键重复上述步骤，然后输入起吊的实际重量值，单位为t。例：起吊8t，显示22.22，则应按输入法输入08.00，等待几秒，显示值为实测称重值。

注意：完成上述标定工作后按 复位 健 等待正常显示后，再将主板上的DIP开关(DIP8) 1号开关拨到数字位，对系统数据进行保护。

六、 常见故障排除
本仪表开机或在使用中按 复位 键时，就进行自检，因此，通过自检即能反映仪表是否正常工作。如故障出现后，用户无法检修，可通知厂家派员到现场服务。

现 象
故 障 原 因
显示不亮
(1) 电源未接通或电源接插件接触不良
(2) 显示板插头未插好
显示EEE1
查IC04(24LC01B)集成块4、8脚间电压是否为5V，如果偏离正常值较大，说明该集成块坏。
显示EEE2
(1) V+，V-，VA，⊥对应连接错误
(2) 查集成块IC18(VFC32)14、12脚间电压是否为+12V，若偏差较大，该集成块坏。

七、 维护保养及注意事项：
1、为保证仪表清晰显示和使用寿命，本仪表不宜放在阳光直射下和直接雨淋下使用，放置地点应较平整。
2、传感器和仪表都是静电敏感设备，必须可靠接地，系统应有良好的接地，远离强腐蚀性物体，远离易燃易爆物品。
3、严禁使用强溶剂（如：苯、硝基类油）清洗机壳。
4、不得将液体或其他导电颗粒注入仪表内，以防仪表损坏和触电！
5、在插拔仪表与外部设备连接线前，必须先切断仪表及相应设备电源！
　　：在插拔传感器连接线前，必须先切断仪表电源！
　　：在插拔大屏幕连接线前，必须先切断仪表和大屏幕电源！
　　：在插拔控制输出线前，必须先切断仪表和外接系统电源！
3、 本厂忠告用户：我厂仅对所生产的仪表和传感器自身质量负责，对由于仪表所处的系统问题不承担责任，请用户在选配仪表时注意。
4、 本仪表自发货之日起18个月内，在正常使用条件下出现非人为故障，属于保修范围。保修期内由于使用不当而出现故障，厂方也负责修理，但需核收适当费用，对于早期产品无法修理的可按优惠价提供新机更换。本厂对仪表实行终身维修。

八、应用举例：
主要用于桥吊或冶金吊等起重设备，该装置主要包括传感器（数量可以为一个或两个）、接线盒和主控制仪表等，当超载时仪表声光报警并输出控制触点。传感器可以采用轴承座式(QCX)、定滑轮式（HLF－3）等。传感器的连接线按变送器或仪表的进出接线端子标记，分别对应连接好。总体连接示意图例如下：
