路基路堑边坡工程检测检查作业指导书.docx

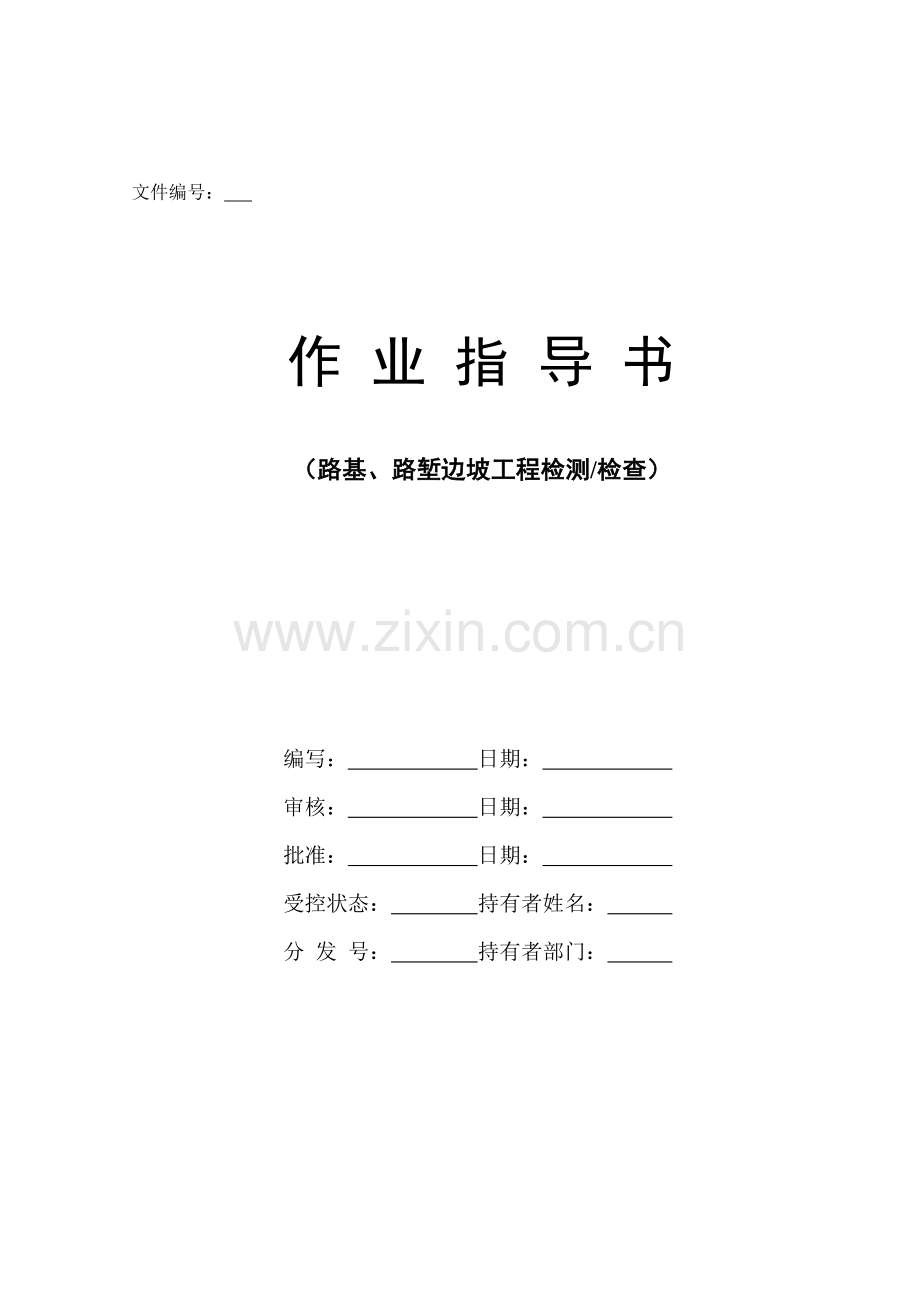

文件编号：

作 业 指 导 书

（路基、路堑边坡工程检测/检查）

编写： 日期：
审核： 日期：
批准： 日期：
受控状态： 持有者姓名：
分 发 号： 持有者部门：

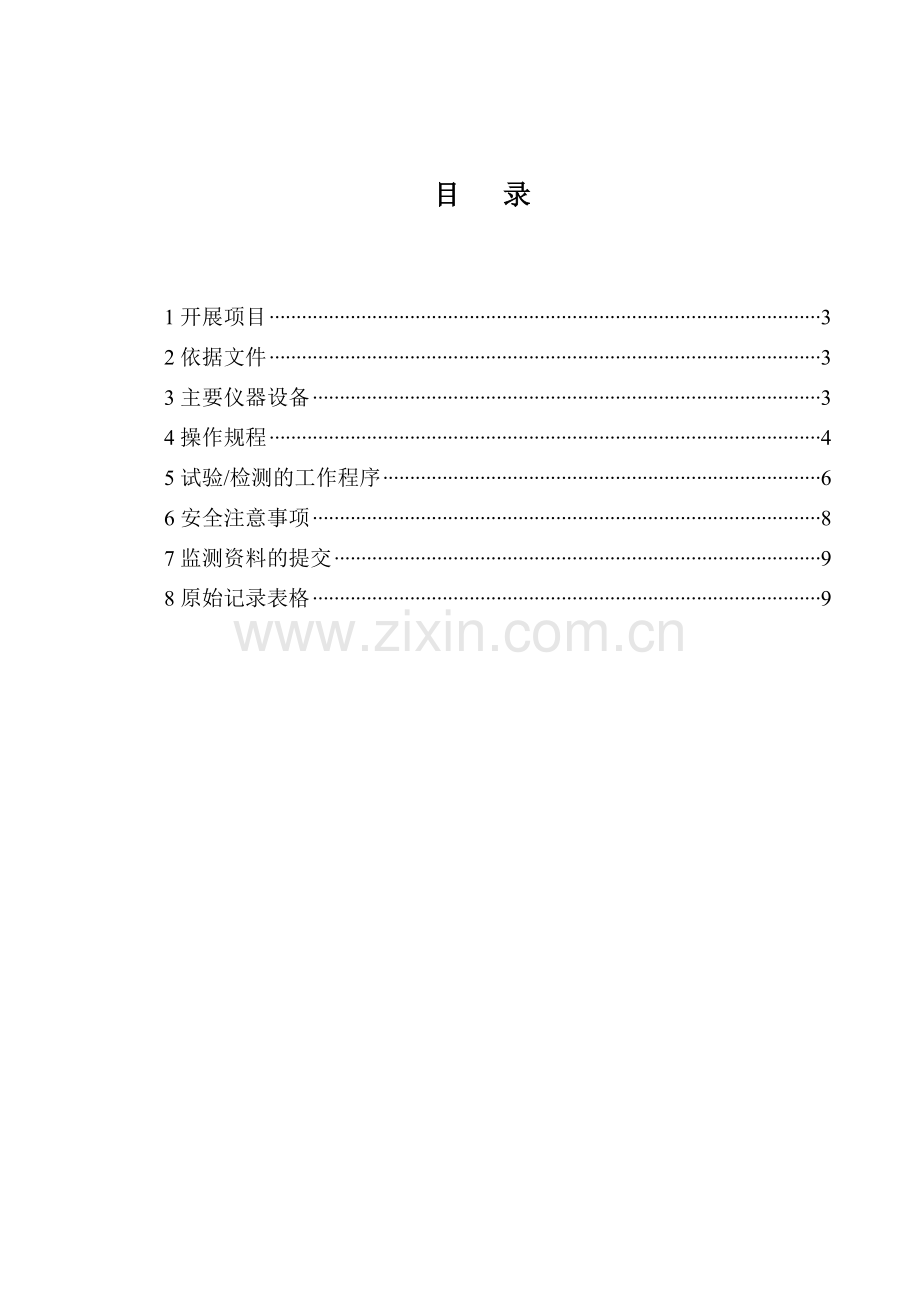

目 录

1开展项目 3
2依据文件 3
3主要仪器设备 3
4操作规程 4
5试验/检测的工作程序 6
6安全注意事项 8
7监测资料的提交 9
8原始记录表格 9

1.开展项目
（1）地表位移监测；
（2）深层位移监测；
（3）锚杆应力监测；
（4）锚固框架受力监测。
2.依据文件
（1）《建筑边坡工程技术规范》（GB50330－2002）；
（2）《建筑变形测量规范》（JGJ 8-2007）；
（3）《工程测量规范》（GB50026－2007）；
（4）《公路路基设计规范》（JTG D30－2004）；
（5）《公路路基施工技术规范》（JTG F10－2006）；
（6）《建筑基坑支护技术规程》（JGJ 120－1999）；
（7）《岩土工程勘察规范》（GB50021-2001）；
（8）《锚杆喷射混凝土支护技术规范》（GB 50086-2001）；
（9）相关单位提供的设计图纸、资料。
3.主要仪器设备
3.1主标准、配套设备
仪器名称

精度
备注
GPT-7002L全站仪

2mm+2ppm、±2²
/
AG-2水准仪

/
铟钢水准标尺

±0.02mm
/
测斜仪

/
振弦式读数仪
/
±0.1Hz
/

3.2主要技术要求
3.2.1变形监测网的基准点、工作基点布设应符合下列要求：
（1）应在每一个典型边坡段的支护结构顶部设置不少于3个观测点的观测网，观测位移量、移动速度和方向，每个边坡工程至少应有3个稳定、可靠的点作为基准点。
（2）工作基点应选在相对稳定和方便使用的位置。在通视条件良好、距离较近、观测项目较少的情况下，可直接将基准点作为工作基点。
（3）监测期间，应定期检查工作基点和基准点的稳定性。
3.2.2监测项目初始值应在相关工序之前测定，并取至少连续观测3次的稳定值的平均值。
3.2.3各监测点与水准基准点或工作基点应组成闭合环路或附和水准路线。
3.2.4测斜管应在基坑开挖1周前埋设。
3.2.5测斜仪探头置入测斜管底后，应待探头接近管内温度时再量测，每个监测点均应进行正、反两次量测。
3.2.6当以上部管口作为深层水平位移的起算点时，每次监测均应测定管口坐标的变化并修正。
3.2.7 锚杆拉力和预应力损失监测，应选择有代表性的锚杆，每根锚杆一般宜布置3～5个测点，测定锚杆（索）应力和预应力损失。
3.2.8对可能形成的滑动带、重点监测部位和可疑点应进行局部加密布点。
3.2.9 由监测点所构成的监测网可以是一次形成，也可以分阶段形成；监测网的形成不但在平面，更重要的是体现在空间上的展布。
4.操作规程
4.1全站仪操作规程
4.1.1将全站仪用连接螺旋安装在三脚架上。
4.1.2将仪器置于基准点上，固定一只脚架，移动另外两只脚架使仪器大致对中，固定脚架。
4.1.3调整任意两只脚架的高度，使圆水泡居中。
4.1.4将全站仪的管气泡平行于任两只脚螺旋，反方向同时调整两只角螺旋，使管气泡居中。
4.1.5将全站仪顺时针旋转90°，调整另外一只角螺旋，使管气泡居中。
4.1.6松开脚架与全站仪的连接杆，再次对中，拧紧连接杆。
4.1.7反复调整管气泡和对中，使得全站仪精确达到精平和对中。
4.2水准仪操作规程
4.2.1仪器使用前需进行圆水泡检校和i角检校；。
4.2.2将三脚架调至便与观测位置，固紧脚架螺丝。
4.2.3将仪器置于前后尺中间，调整三脚架大至水平后，将三脚固定在地面。
4.2.4调整脚螺丝手轮，使水泡居中。
4.2.5用光学瞄准器瞄准标尺。
4.2.6旋转目镜手轮使分划板视距丝清晰。
4.2.7转动调焦手轮，直到标尺成像清晰。
4.2.8旋转水平循环微动手轮，使尺成象在视场中心。
4.2.9进行高程、距离测量。
4.3测斜仪操作规程
4.3.1检查测斜仪的导轮是否转动灵活、扭簧是否有力、密封圈是否完好。
4.3.2将测杆与电缆线连接头连接在一起，用扳手拧紧。
4.3.3将电缆从电缆盘上放下测孔深度的长度，再将读数仪的测量线拧在电缆绕盘的插座上。
4.3.4打开读数仪，将测斜仪在铅垂线上转动，检查输出读数是否正常。
4.4 频率仪操作规程
4.4.1测试前，调试仪器，测得各测点初始频率值和环境温度，读数稳定，方可投入正常运行。
4.4.2 根据采用的仪器，满足相应的量测精度，其中锚杆应力量测精度要求为0.1KN。

5.试验/检测的工作程序
5.1水平位移
5.1.1将全站仪架设在基准点上，精确对中整平。
5.1.2设置测站坐标、温度、大气压等参数。
5.1.3瞄准后视方向觇标，拧紧水平制动，微调使视线精确瞄准觇标中心，设置方位角。
5.1.4分别精确瞄准各个测点上的觇标中心，进行坐标测量，记录数据。
5.1.5本次观测值减去前一次的观测值为本次观测值位移值，本次观测值减去原始观测值为累计位移值。
5.2竖向位移
5.2.1水准观测作业要求
（1）应在标尺分划成像清晰和稳定的条件下进行观测，不得在日出后或日落前约半小时、太阳中天前后、风力大于四级、气温突变时以及标尺分划线的成像跳动而难以照准时进行观测。
（2）观测前半小时，应将仪器置于露天阴影下，使仪器与外界气温趋于一致。
（3）在连续各测站上安置水准仪的三脚架时，应使其中两脚与水准路线的方向平行，第三脚轮换置于路线方向的左侧与右侧。
（4）除路线转弯处外，每一测站砂上仪器和前后视标尺的三个位置，尽量接近一条直线。
（5）在同一测站上观测时，不得两次调焦。转动仪器的倾斜螺旋和测微鼓时，其最后旋转方向，均应为旋进。
5.2.2观测方式
观测方式采用单程双测站形式，奇数测站照准标尺分划顺序为：
（1）后视标尺的基本分划；
（2）前视标尺的基本分划；
（3）前视标尺的辅助分划；
（4）后视标尺的辅助分划。
偶数测站照准标尺分划顺序为：
（1）前视标尺的基本分划；
（2）后视标尺的基本分划；
（3）后视标尺的辅助分划；
（4）前视标尺的辅助分划。
5.3深层水平位移
5.3.1将探头导轮对准与所测位移方向一致的槽口，缓缓放至管底。
5.3.2待探头与管内温度基本一致，显示仪读数稳定后开始监测。
5.3.3按探头电缆上的刻度分划，均速提升，每隔 500mm读数一次，并做记录。
5.3.4待探头提升至管口处，旋转 180°后，再按上述方法量测，以消除测斜仪自身的误差。
5.4 锚杆应力
5.4.1将钢弦式钢筋应力计进行串联组合，每个钢弦式钢筋应力计是一个单元，各单元之间以一个螺帽形式相联。
5.4.2 每个钢筋应力计有一个出线孔，测量线由出线孔引出，再沿着锚杆引向钻孔外。
5.4.3上一个钢筋应力计的测量线在经过下一个钢筋应力计时，将二者的测量线合并成一条线，继续向钻孔外引，在遇到钢筋应力计时用同样的方法处理，依次类推。
5.4.4 测量线末端与分线器插头相联，分线器上标记着每根芯线对应的钢筋应力计。
5.4.5 量测时，将插头插入分线器，通过频率仪测读数据，测出每个测点的钢筋应力计中的钢弦的频率变化，得出锚杆各段相应的应力。
5.5 框架内力
5.5.1土压力盒用来监测框架与岩土体之间的内力变化。
5.5.2 量测时，将插头插入分线器，通过频率仪测读数据，测出每个测点的土压力盒的频率变化，得出土压力盒的压力。
5.6 钢筋应力
5.6.1 钢筋计用来监测框架内钢筋的应力变化。
量测时，将插头插入分线器，通过频率仪测读数据，测出每个测点的钢筋计的频率变化，得出钢筋计的应力。5.7 混凝土应变
5.7.1 应变计用来监测混凝土的应变。
5.7.3量测时，将插头插入分线器，测出应变片的读数，得出混凝土的应变。
6.安全注意事项
6.1主要设备的维护
6.1.1测斜管管口要高出地表并做好防护墩台，加盖保护，以防雨水、地表水和杂物进入管内。
6.1.2测斜管处应有醒目标志，避免施工损坏。
6.2施工安全
6.2.1监测人员进入施工现场要严格执行国家和地方颁发的有关安全生产的法律、法规，落实安全生产的管理要求，确保监测工作的顺利进行。
6.2.2监测人员进入施工现场必须佩戴安全帽，基坑边作业必须佩戴安全带；马路上测量需穿戴反光背心，进入工地现场作业严禁穿拖鞋。
6.2.3禁与监测无关的人员进入监测工地现场；
6.2.4严格执行总包方施工现场文明施工规定。
6.2.5现场办公室及宿舍要做到安全用电，严禁使用电炉等明火电器；严禁乱拉电线，现场宿舍严禁留宿非本单位人员。
6.3仪器使用安全
6.3.1仪器的使用要严格遵守公司的《设备管理程序》；
6.3.2仪器必须由参加培训并取得试验检测证的人员进行操作；
6.3.3仪器必须是经过相关部门经过计量认证并取得相关合格证的情况下使用，仪器必须满足检测所需要的精度及测量范围，且在标定有效期内使用；
6.3.4仪器在工地现场要做保护和措施，防止日光强烈照射，防止雨淋；
6.3.5仪器在移动过程中要防止强烈震动，以防对仪器造成损害，影响仪器的精度或准确性；
7.监测资料的提交
7.1监测测量结果在测量工作结束后尽快提供，出现险情时，及时提供监测数据。
7.2监测资料每日以报表形式提交，报表要对应工况，工况要以图表反映，说明施工时间及相应施工参数。这样有利于对监测报表进行综合分析，提高报表的实用性和可靠性。
8.原始记录表格

编号：

工况：
当日监测的简要分析及判断性结论：

编号：
