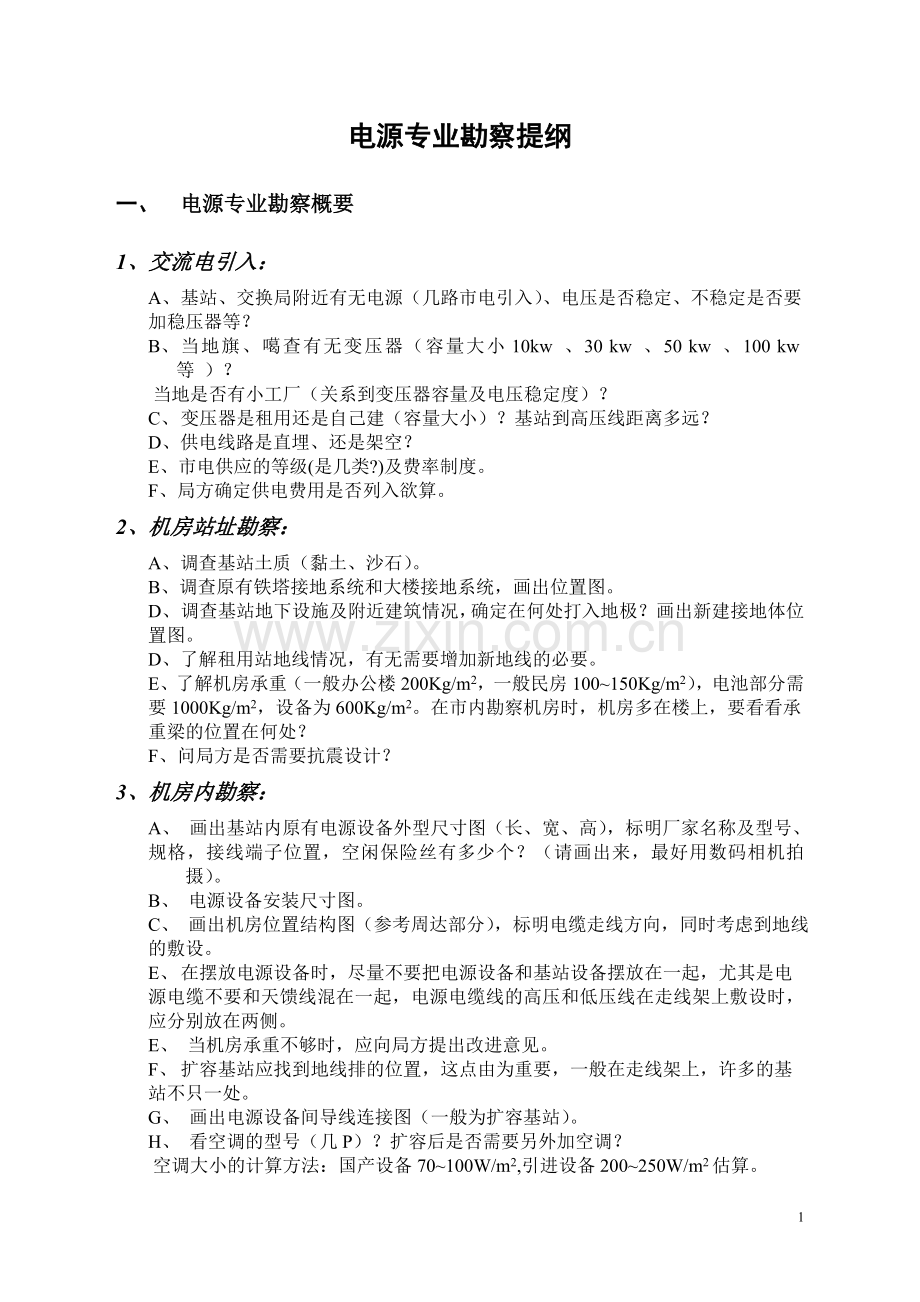

电源专业勘察提纲

一、 电源专业勘察概要
1、交流电引入：
A、 基站、交换局附近有无电源（几路市电引入）、电压是否稳定、不稳定是否要
加稳压器等？
B、 当地旗、噶查有无变压器（容量大小10kw 、30 kw 、50 kw 、100 kw等 ）？
当地是否有小工厂（关系到变压器容量及电压稳定度）？
C、 变压器是租用还是自己建（容量大小）？基站到高压线距离多远？
D、供电线路是直埋、还是架空？
E、市电供应的等级(是几类?)及费率制度。
F、局方确定供电费用是否列入欲算。
2、机房站址勘察：
A、调查基站土质（黏土、沙石）。
B、调查原有铁塔接地系统和大楼接地系统，画出位置图。
D、 调查基站地下设施及附近建筑情况，确定在何处打入地极？画出新建接地体位
置图。
D、了解租用站地线情况，有无需要增加新地线的必要。
E、了解机房承重（一般办公楼200Kg/m2，一般民房100~150Kg/m2），电池部分需
要1000Kg/m2，设备为600Kg/m2。在市内勘察机房时，机房多在楼上，要看看承
重梁的位置在何处？
F、问局方是否需要抗震设计？
3、机房内勘察：
A、 画出基站内原有电源设备外型尺寸图（长、宽、高），标明厂家名称及型号、
规格，接线端子位置，空闲保险丝有多少个？（请画出来，最好用数码相机拍摄）。
B、 电源设备安装尺寸图。
C、 画出机房位置结构图（参考周达部分），标明电缆走线方向，同时考虑到地线
的敷设。
E、 在摆放电源设备时，尽量不要把电源设备和基站设备摆放在一起，尤其是电
源电缆不要和天馈线混在一起，电源电缆线的高压和低压线在走线架上敷设时，应分别放在两侧。
E、 当机房承重不够时，应向局方提出改进意见。
F、 扩容基站应找到地线排的位置，这点由为重要，一般在走线架上，许多的基
站不只一处。
G、 画出电源设备间导线连接图（一般为扩容基站）。
H、 看空调的型号（几P）？扩容后是否需要另外加空调？
空调大小的计算方法：国产设备70~100W/m2,引进设备200~250W/m2估算。

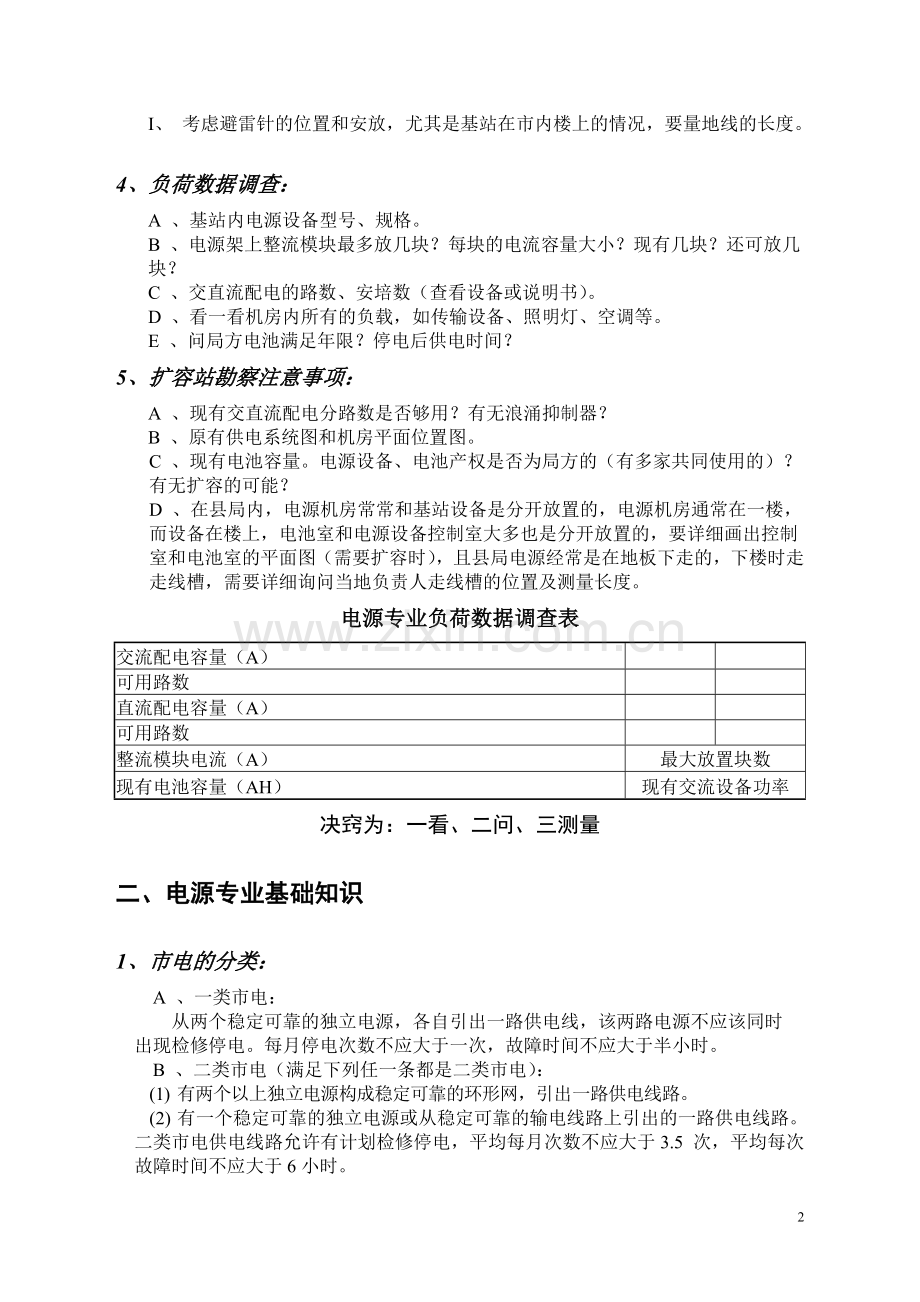

I、 考虑避雷针的位置和安放，尤其是基站在市内楼上的情况，要量地线的长度。

4、负荷数据调查：
A 、基站内电源设备型号、规格。
B 、电源架上整流模块最多放几块？每块的电流容量大小？现有几块？还可放几
块？
C 、交直流配电的路数、安培数（查看设备或说明书）。
D 、看一看机房内所有的负载，如传输设备、照明灯、空调等。
E 、问局方电池满足年限？停电后供电时间？
5、扩容站勘察注意事项：
A 、现有交直流配电分路数是否够用？有无浪涌抑制器？
B 、原有供电系统图和机房平面位置图。
C 、现有电池容量。电源设备、电池产权是否为局方的（有多家共同使用的）？
有无扩容的可能？
D 、在县局内，电源机房常常和基站设备是分开放置的，电源机房通常在一楼，
而设备在楼上，电池室和电源设备控制室大多也是分开放置的，要详细画出控制
室和电池室的平面图（需要扩容时），且县局电源经常是在地板下走的，下楼时走
走线槽，需要详细询问当地负责人走线槽的位置及测量长度。
电源专业负荷数据调查表
交流配电容量（A）

可用路数

直流配电容量（A）

可用路数

整流模块电流（A）
最大放置块数
现有电池容量（AH）
现有交流设备功率
决窍为：一看、二问、三测量
二、电源专业基础知识
1、市电的分类：
A 、一类市电：
从两个稳定可靠的独立电源，各自引出一路供电线，该两路电源不应该同时
出现检修停电。每月停电次数不应大于一次，故障时间不应大于半小时。
B 、二类市电（满足下列任一条都是二类市电）：
(1) 有两个以上独立电源构成稳定可靠的环形网，引出一路供电线路。
(2) 有一个稳定可靠的独立电源或从稳定可靠的输电线路上引出的一路供电线路。
二类市电供电线路允许有计划检修停电，平均每月次数不应大于3.5 次，平均每次故障时间不应大于6小时。
C 、三类市电：
从一个电源引出的一路供电线，该线路上供电线路长用户多，平均每月停电数
不应大于4.5次，平均每次故障时间不应大于8小时。
D、 四类市电（满足下列条件之一都是四类市电）：
(1) 由一个电源引出一路供电线，经常昼夜停电，供电无法保证，达不到第三类市
电供电要求。
(2) 有季节性长时间停电，可根本无市电可用。
2、市电从高压上引出：
以变压器容量400KvA~630KvA为界线，一般取630KvA。当变压器容量大于630KvA时，应设计高压配电装置。（该情况只用于大的交换局和新建枢纽局，不适用于基站。）设有备用市电电源自动投入装置两路市供电系统，其变压器容量在630KvA以上时，市电自动投入装置装在高压一侧；其变成压器容量在630KvA以下时，装在低压侧。
3、电池类型：
A 、蓄电池一般分为酸性蓄电池和碱性蓄电池两大类。在酸性蓄电池中又可分为
铅酸蓄电池和硅胶蓄电池两种。对于碱性蓄电池又可分为镉镍蓄电池、铁镍蓄电
池和银锌蓄电池三种。
基站目前常使用的电池大多为铅酸密封电池。
该种电池又分为两类：一种是防酸型铅酸蓄电池，另一种是阀控式密封铅酸
蓄电池(内蒙移动通讯公司大多使用阀控式密封铅酸蓄电池)。
蓄电池通常用两组并连使用。
B 、蓄电池容量按下列公式计算：

式中：Q——蓄电池容量（Ah）
K——安全系数，取1.25；
I——负荷电流（A）；
T——放电小时数（h）；
η——放电容量系数；
T——实际电池所在地最低环境温度数值。所在地有采暖设备时，按15℃考虑，无采暖设备时，按5℃考虑；
α——电池温度系数（1/℃），当放电小时率≥10时，取α=0.006；当10>放电小时率≥1时，取α=0.008；当放电小时率<1时，取α=0.01。
C 、使用容量大小有2V、12V、24V等，内蒙移动公司基站见到的大多是使用2V
一节这一类型的电池。
每一类型的蓄电池都有终了放电电压，当电压小于终了放电电压时，电池就
会损坏。电池属于易耗品，有一定的使用年限（过去使用铅酸电池经常需要加蒸馏水和稀酸，现在都使用密封蓄电池，5~8年后也需要加一定的蒸馏水，一般由厂家负责，但实际上，5~8年后就淘汰了）。
D 、蓄电池终止放电电压
2V 为1.8V
12V为10.5V
24V为21V
E 、充电：可分为恒流充电和低压恒压充电两种；过去经常使用恒流充电，而现
在使用低压恒压充电。即蓄电池组可不脱离负荷的情况下进行充电。（以2V电池为例：各国的充电电压不同，美国为2.25V、日本为2.26V、英国为2.27V、德国为2.33V、瑞典为2.35V、总的来说都在2.4V以下）。当充电结束后，使蓄电池端电压为2.06V左右。
F、电池上的标称值：
举例：2V、300AH/20HR，它表明该电池输出电压为2V。其标称容量为300安时，
这一指标是指把该电池组以20小时的速率进行放电，一直放电到电池组输出电压为1.8V时，所测量得到的总安培小时数来计量的。
在电池放电过程中，经常提到以几C速率来放电。“C”代表蓄电池的放电速
率，以“1C”的速率放电，就意味着该蓄电池的放电电流以等于该蓄电池的额定
容量的绝对值进行放电。例如：一个额定容量为24AH的蓄电池若以“1C”速率
放电其放电电流应为24安培。
G、 充电的原理（以铅酸阀控式全封闭蓄电池为例）：
（1）化学反应方程式
铅酸蓄电池是将电能转变为化学能储存起来，需要时又将化学能转变为电能
供给用电设备的一个装置，其充电和放电过程是通过电化学反应实现的。
充电
放电
正极为PbO2、负极为Pb。
充电
放电
正极：PbSO4+2H2O PbO2+H2SO4+2H++2e-
充电
放电
负极：PbSO4+2H++2e- Pb+H2SO4
电池总反应：2PbSO4+2H2O PbO2+Pb+2H++2HSO4-
放电时正负极板有效物质均变成硫酸铅，使电池内硫酸含量减少，充电时正负
极板又分别转化成二氧化铅和海棉状金属铅，释放出硫酸，使电池内硫酸含量增加。
（2）密封原理
电池在充电过程中和充电终止时会出现水被电解的现象，通常情况下，正极出现氧气，负极出现氢气。由于电池采用免维护极板，使氢气析出时电位提高，加上反应区域和反应速度的不同，使正极出现氧气先于负极出现氢气，正极电解水反应式加下：
2H2O O2+4H++4e-
氧气通过隔板通道或顶部到达负极进行化学反应。
Pb+1/2O2+2H2SO4 PbSO4+H2O
负极被氧化成硫酸铅，经过充电又转变成海棉状铅。
PbSO4+2e-+H+ Pb+HSO4-
由于阀控式电池结构，使电池内部保留一定压力和气体，保证上述反应循环
进行，与此同时也抑制负极氢气的析出，控制了电池内水份的消耗。
H、直流供电方式，大体有三种方案：即充放电、半浮充、全浮充。
（1） 充放电工作方式：两组蓄电池交替对通信设备放电供电。当其中一组投入
放电供电时，另一组由整流器充电备用。
（2） 半浮充工作方式：用一组或两组蓄电池与整流器并联对通信设备浮充供电，
部分时间由蓄电池组单独放电供电。
（3） 全浮充工作方式：在市电供电时，蓄电池与整流器并联浮充对通信设备供
电；在市电停电或必须时，由蓄电池组放电供电。
4、通讯上经常使用的电压：
在通讯上经常使用的电压为-60V、-48V、-24V等。目前，-60V供电已经淘汰，目前大多只使用-48V，-24V也很少见了，除一些微波站使用。
A 、在通讯上为什么要使用负电压？
通讯上经常使用负电压供电，把正极接地（各种设备的外壳与之相连），主要是为了防止锈蚀，这样可以减少由于继电器线圈或电缆金属电皮绝缘不良产生的电蚀作用，因而使继电器和电缆金属外皮受到损坏。因为在电蚀时，金属离子在化学反应时是正极向负极移动的。大家知道通讯设备都是以铜、铁、碳等作为主要零部件，在自然状态下，铁很快会锈蚀。正极接地也可以使外线电缆的芯线不致因绝缘不良产生的小电流而使芯线受到腐蚀。
B 、通讯上对-48V的要求：
-48V上受压端止上电压变化范围-40V~ -57V，当带上负载后，全程上线压降不大于3.2V？（-24V电源窄范围供电系统不大于1.8V、宽范围供电系统不大于2.6V）。
-48V通讯电源对杂音电压有一定要求：
均衡杂音≤2mV
对峰值杂音的要求≤400 mV（0~300KHz）
对宽频杂音的要求（有效值）
≤100mV（在3.4~150 KHz）
≤30mV（在150~30000KHz）
对离散杂音的要求
≤5mV（在3.4~150 KHz）
≤3mV（在150~200KHz）
≤2mV（在200~500 KHz）
≤1mV（在500~30000KHz）
5、线制：
通讯上常见的有三相四线制、三相五线制（U、V、W为火线，N为零线，G为地线）、两线一地制（市电）、假三线制（农村）。
6、高频开关电源：
上走线、下走线、型号标识、整流模块、直流屏、交流屏、熔丝面板、交流输入、交流分路输出、直流输出、接口（RS232、RS485、RS422）。
交换局一般选用单个为100A的模块，基站一般选用单个为30A或50A的模块。
一般高频电源都有交流两路三相分路，两至三路交流单相分路，交换局一般有28路以上的直流输出，基站为16路。
7、通讯上的接地系统：
A 、保护地：为了保护工作人员的安全而设置的地，使用方式是把各种设备裸露在外的金属外壳接地。
B 、工作地：为了使设备正常工作选用的基准工作电压把各种设备的地相连。
C 、建筑防雷地：防止雷击。
一般要求机房的工作地、保护地、建筑防雷地分开设置，因机房条件限制，可采用联合接地，而“联合接地”是指把工作地和保护地连在一起。实际上工作地和保护地是有区别的（一般基站都是联合接地），大的交换局严格区分为工作地和保护地（但工作地和保护地在室外地下也是相连的）。
交换机房接地系统可分为两个相对独立的系统即移动交换系统设备接地系统、交流配电接地系统，接地实施时要对这两个系统分别考虑。
交换局电源工程设计时，一般要求局方提供两个相对独立的地线，即系统设备工作地、交流配电系统安全地;由于局方场地限制不能提供两种地线,或是采用建筑物本身钢筋躯体作为接地时，可将两种地线合设接地，合设接地要求接地电阻小于1Ω。
8、地线的接地电阻：
A 、大的枢纽局、程控交换局（万门以上）、汇接局、国际电话局、电信局、综
合楼及长话局（大于2000门以上）接地电阻<1Ω。
B 、程控交换局(2000门~10000门)2000门以下的长话局，接地电阻<3Ω。
C 、2000门以下的程控交换局光中继站、微波站、通讯基站接地电阻<5Ω。
D 、微波无源中继站<20Ω。
其它接地电阻要求：
电力电缆以架空电缆接口处防雷接地<10Ω,当土壤电阻率太高可适当放宽到20~30Ω。
9、地线的接地类型：
常用的有田字型、口字型、三角型、一字型接地几种。在农村常用口字型接地。
例如：口字型接地
在一空地处，挖边长为5~10m的口字,，挖深1.5m以上(冻土层以下)然后用2.5m
的角钢或2.5m的圆钢在四个角打下去。在四个角处洒一定的食盐，然后把四根接地体用扁钢焊在一起引上。
在城市中由于空地较少，常用一字型接地棒来接地。
10、接地材料：
A 、角钢 50×50×5mm 长2.5m
B 、圆钢φ50 长2.5m
C 、扁钢 40×4mm2
室外接地导线一般用400×4mm2镀锌扁钢并缠于亚麻布条,再涂沥青或直接涂两层沥青, 室外接地导线用400×4mm2镀锌扁钢再换接电缆引入楼内时,应采用铜芯截面不少于50mm2.的铜芯电缆；如在楼内换接时，也可采用不少于70mm2.的铝芯电缆，但不管用哪两种形势，接触面之间必须采取措施，以防不良接触。
D 、不同的设备保护地线国标有不同的横截面积要求（另行给出）。

11、常用的降低地线接地电阻的方法：
在有些局站中，该处的土壤电阻率较高，且要求电阻值较低；或土壤电阻率虽不高，但受到场地限制，需要采用人工降低接地电阻的方法，以减少接地体数目，可采用以下几种方法。
A 、化学降阻剂法（市区常用接地棒法1~5根，很贵）。
常用的降阻剂有：丙烯酰胺降阻剂、脲醛树脂降阻剂、聚丙烯酰胺降阻剂、木质素类型降阻剂。
B 、换土法
在接地体周围1~4m范围内，换上比原来土壤电阻率小得多的土壤，可以是粘土、泥炭、黑土等，必要时也可以使用焦炭粉和碎木炭。换土后，接地电阻可以减小到原来的2/3~2/5。这种方法，其土壤电阻率受外界压力的温度的影响变化较大，在地下水位高、水分流散多的地区使用效果较好，但在石质地层则难以取得较满意效果。
C 、层叠法
在每根接地体的周围，挖一个坑，然后在上面交替地铺上土壤（或混入焦炭、木炭等）及食盐6~8层，每层土壤厚约10cm，食盐厚约2~3cm，每层均浇水夯实。每公斤食盐可用水1~2升，每根管型接地体约用食盐30~40kg。这种方法用在砂质土壤中可以降低接地电阻到原来的1/6~1/8；如在砂粒土中可减到原来的2/5~1/3左右。
采用食盐对改善土壤电阻率的效果较明显，食盐价格低廉，但由于盐溶化而逐渐消失，不易持久，而且会加速接地体的锈蚀，减少接地体的使用年限，故一般不宜轻易采用加食盐方法。
12、基站设备的接地系统设计：
包括室内部分、室外部分及建筑地下接地网。
A、室内部分：由设备的机架保护地、直流工作地、交流供电接地组成。对于雷
电灾害频繁的地区，则室内接地还包括设备机房内四周墙上设一圈高架裸线环，该线环有多处与室外接地部分相连，用来将门、窗等有导体的部位接地。
买方提供的机架保护接地是在设备机房内体现为位于电源分配柜中（连到保护地桩）的接地铜板，室内各设备机架的保护地端子各自引线连至该保护地铜板，各种连线规格及地线颜色参照工程文件。
如果与设备相连接的传输信号线以及一次整流设备的交流供电线是经过室外露天环境后引入室内，则传输信号线或交流供电线需经过相应防浪涌保安单元后才能接入设备或一次整流设备。
买方提供的直流工作地分两种情况：一种是集中由电力室的直流供电系统引出，连至位于设备机房内的电源分配柜上的直流工作地铜板，在电力室已经有了直流工作接地；另一种情况是BTS设备机房专配一次整流设备及电池，其中电池不一定与设备同机房，直流工作地为直流工作接地桩。从接地桩分别引线连至一次整流设备直流输出的工作接地铜板和电池的工作地电极，各设备机架的工作地线与电源线一样，由各自接线端子连至电源分配柜或一次整流设备输出部分的正确位置。
B、室外部分：接地系统室外部分包括建筑物接地、塔接地以及天馈的接地，其目的是提供雷电引起的强浪涌电流的迅速消散通路。一般要求接地电阻不大于 10Ω，接地导体如果截面较小（小于150mm2）则应尽可能为直线走线。
C、 筑地下接地网：埋设于建筑地基周围和地下的接地网是各种接地的源头，其露
出地面的部分称作接地桩，各种接地铜板经截面不小于75mm2的铜导线连至接地桩，其中供雷电浪涌电流泄放的导线另有要求。

13、交换系统的接地系统设计：
A 、（1）由联合接地体的垂直接地总汇集线上所接的水平分汇集线引入机房，MSC
和BSC的各个机架设备的接地线就近引入水平接地分汇集线上。
（2）直流电源工作地应从接地汇集线上引入。
（3）各机架设备做工作接地，机壳和机架应作保护接地。
（4）机房内地线的布置方式，可采取辐射式或平面式，机房内所有通信设备，除分汇集线上应近引接地线外。
B 、M900/M1800 MSC和BSC系统的接地主要有以下几个：
（1） 主控柜、中继柜等各电路板使用的+5V和-48V电源的地即系统工作地。
（2） 各机架设备外壳的安全保护接地。
（3） 与其它交换机或传输设备相连的数字中继电缆的屏蔽双绞线或同轴电缆的屏蔽层接地。
（4） OMC服务器和浏览器终端的接地。
目前MSC和BSC的+5V电源地（GND）、-48V电源地（BGND）和屏蔽保护地理（PGND）通过汇流排引至机架内各框母板，在机架的顶端连同机架的外壳一起短接在GND上，再将各机架的GND用较粗电缆串接后接至接地极。当机房内有直流电源配电架（PDF）的时候，应将各机架的GND用较粗电缆串接后接至PDF的GND，再由PDF的GND接入接地极。另外，当M900/M1800 BSC和MSC或M900/M1800 HLR甚至以上三者处于同一机房的时候，应各部分联合接地，既将所有机架的GND用较粗电缆串接后接至PDF的GND，再由PDF的GND接入接地极

14、通讯局站供电的分类及设备构成：
一般供给以下两类负荷用电。一类是通信用电设备，另一类是局站建筑用电设备。
通信设备所需要的直流电源，一般由整流器、蓄电池和直流配电屏等电源设备组成，有时还设置直流变换器等电压变换设备，共同组成稳定可靠的直流供电系统。另外基站还包括三相电度表及浪涌抑制器等。
有些大的交换局通信设备需用交流电源而不允许中断供电时，则需要设置交流不间断电源，它一般由交流的主、备用电源和直流电源加逆变器组成，另外交换局还包括其它一些设备：变电站及其设备（隔离开关、高压配电柜、变压器、低压配电柜），
自备发电站及其设备（柴油发电机组或其它发电设备、市电、油机转换屏），电力电池室及其设备（交流配电屏、整流器、直流配电屏、变换器、交流稳压器、蓄电池组，有的单独设电池室、逆变器）。
建筑用电设备的电源，一般是给建筑照明设备、机房空调（包括采暖和通风）设备、电梯、给排水设备、消防设备、维护机械、仪表、办公和生活用电设施的供电。主要采用交流供电制，并尽可能利用市电供电。
15、电力电池机房设备布置应符合下列要求：
A 、配电屏及各种换流设备的布置
（1） 配电屏及各种换流设备的正面之间的主要走道净宽不应小于2m；配电屏及各
种换流设备的正面与侧面之间的维护走道净宽不应小于1.2m；配电屏及各自换流设备的正面与背面之间的维护走道净宽不应小于1.5m；配电屏及各种换流设备的背面与背面之间的维护走道净宽不应小于1~1.2m。
（2） 配电屏及各种换流设备可与通信设备同列安装；配电屏及各种换流设备的正面
与通信设备的正面或背面之间的主要走道不应小于2m；配电屏及各种换流设备的背面与通信设备的正面或背面之间的净宽应按通信设备相应的布置要求确定。
（3） 配电屏及各种换流设备的正面与墙之间的主要走道净宽不应小于1.5m；配电
屏及各种换流设备的背面与墙之间的维护走道净宽不应小于0.8m；配电屏及各种换流设备的侧面与墙之间的次要走道净宽不应小于0.8m；如为主要走道时，其净宽不应小于1m。
B 、蓄电池组的布置
（1） 立放蓄电池组之间的走道净宽不应小于电池宽度的1.5倍,最小不应小于0.8m；
立放双层布置的蓄电池组,其上下两层之间的净空距离一般为电池总高度的1.2~1.5倍。
（2） 立放双列布置的蓄电池组，一组电池的两列之间净宽应满足电池抗震架的结构
要求。
（3） 立放蓄电池组侧面与墙之间的次要走道净宽不应小于0.8m；如为主要走道时，
其净宽一般不小于电池宽度的1.5倍，最小不应小于1m；立放单层单列布置的蓄电池组可沿墙设置，其侧面与墙之间的净宽一般为0.1m；立放蓄电池组一端靠墙设置时，列端电池与墙之间的净宽一般不小于0.2m；立放蓄电池组一端靠近机房出入口时，应留有主要走道，其净宽一般为1.2m~1.5m，最小不应小于1m。
（4） 卧放阀控式蓄电池组的侧面之间的净宽不应小于0.2m；卧放阀控式蓄电池组
的正面之间，或正面与侧面或背面之间的走道净宽不应小于电池总高度的1.5倍，最小不应小于1m；卧放阀控式蓄电池组可靠墙设置，其背面与墙之间的净宽一般为0.1m；卧放阀控式蓄电池组的侧面与墙之间的净宽不应小于0.2m。
16、电源的回路压降：
下列为某个基站回路压降表
表1 回路压降分配表
蓄电池内部压降
蓄电池至直流屏 电线分配压降
直流屏分配压降
直流屏至末端通信 设备分配压降
0.2V
0.3V
0.5V
0.6V

表2 回路的各段导线规格表
名称
蓄电池至直流屏
直流屏至末端设备

压降（V）
0.3
0.3
0.3
长度（M）
8
6
8
最大电流（A）
71
58（基站设备）
13（传输设备）
计算铜导截面（mm2）
66
41
12
实选导线规格
ZR-BVV 500V
1×70
ZR-RVV 500V
1×50
ZR-RVV 500V
1×25
实际压降（V）
0.28
0.24
0.15
17、内蒙移动通讯公司电源基础数据（一部分厂家）：
爱立信设备：
定向站GSM900基站设备每架最大耗电为2.4KW，最多安装3个机架最大耗电为7.2KW。
全向站GSM900基站设备最大耗电为2.4KW。
华为设备：
定向站华为GSM1800基站设备每架最大耗电为1.4KW，最多安装3个机架最大耗电为4.2KW。
全向站GSM1800基站设备最大耗电为1.4KW。
大金空调：
3P制冷耗电为3.0KW，制热耗电为2.71KW；5P制冷耗为4.49KW，制热耗电为4.74KW。
其它设备耗电0.7KW。
华为设备容许电压变动范围为-40.0V~57.0V，爱立信设备容许电压变动范围为-40.5V~57.0V，当市电正常供电时，电源系统处于浮充工作状态，浮充电压53.52V；当市电断电时，开关电源停止工作，蓄电池处于放电状态，系统放电终止电压为43.2V；当市电恢复时，蓄电池处于充电状态，系统均衡充电电压为56.4V。

附录Ⅰ
租用民房移动通信基站防雷与接地
技术要求（试行）
为防止雷击对移动通信基站及微波中继站造成损害,保障通信设备的安全,参照中华人民共和国通信行业标准【TD5068-98】,《移动通信基站防雷与接地设计规范》，并结合实际，针对租用民房基站，制定本接地技术要求。
1. 租用民房,可分为几种情况:
1) 业主接地装置符合要求
即接地电阻<5Ω,且接地装置结构符合联合接地要求,并能由底层引出,则可以利用业主接地装置,不再自做接地装置。室内接地铜排由业主接地装置引出,室外接地铜排通过屋顶避雷带接地。室外接地铜排与屋顶避雷带连线可采用扁铜带,连线布放应平直并尽可能短。扁铜带与避雷带，户外接地排的连接应采用融焊以保证可靠。
楼房新建落地塔时，接地要求可参照《移动通信基站防雷与接地设计规范》。
楼顶新建铁塔时，塔基钢筋与柱梁钢筋应可靠焊接。使铁塔的两根避雷引下线（镀锌扁钢）应与屋顶避雷带可靠焊接。
所有焊点均应进行防腐处理。
2）业主接地装置无法由底层引出
应增设一组室外接地装置，接地电阻<5Ω,条件允许应设为封闭环,并应与原有地网在地下进行不少于两次焊接连通,焊点应作防腐处理,此时室内、室外接地铜排均由自做接地装置引出。引出点之间距离>5米。室外接地引上线(至楼顶塔桅)应采用不小于40×4镀锌扁钢,布放应平直并尽可能短。室内接地引上线(至机房)应采用不小于95mm2铜导线。
3)业主无接地装置
应增设一组室外接地装置,接地电阻<5Ω,条件允许应设为封闭环,此时室内、
室外接地铜排均由自做接地装置引出。引出点之间距离>5米。室外接地引上线(至楼顶塔桅)应采用不小于40X4镀锌扁钢,布放应平直并尽可能短。室内接地引上线(至机房)应采用不小于95mm2铜导线。
2． 室内接地引上线、设备接地线、馈线接地线、铜导线的连接端子应采用双孔接线端子。且同一紧固螺栓不得固定两个接线端子。
3． 移动通信基站接地网的工频接地电阻要求<5Ω,若不满足要求,应采取降阻措施：
如使用降阻剂或增加接地级，直到满足要求。
4． 若安装条件允许，建议采用融焊技术（“CADWELD”）进行设备接地线的布放。
5． 机房内应设置接地汇集线（接地铜排），机房内的直流工作接地，应从接地汇集线
就近引接，接地线截面积应满足最大负荷的要求，一般为35-95mm2，材料为多股铜线。
6． 室内通信设备及供电设备的正常不带电的金属部分，以及防雷保安器的接地端，
均应与接地汇集线作可靠的电气连接，作为保护接地。接地线截面积一般不小于35mm2，
材料为多股铜线。
7． 机房内的走线架应每隔5米作一次接地，走线架、吊挂铁件、机架（机壳），以及
其它金属管线，均应良好接地并相互妥善连通。
8． 进入机房的低压电力电缆，其三根相线及零线在进交流配电箱（屏）之前，应分
别装氧化锌无间隙避雷器或其它可靠防雷器件，交流零线一般不作重复接地，除非交
流变压器距离非常远。山上通过架空引入的电缆应采用金属铠装型，进机房前50m必
须直埋入站。
9． 机房内的交流配电设备及开关电源，应采取分级防雷措施，即交流配电的输入端、
开关电源的输入端，均应有防雷措施。设备机架外壳应与室内铜排相连。
10．油机/市电切换箱，可采用三刀双掷手动开关，对三根相线进行切换，中线不应切
换，也不作重复接地，箱体外壳应就近接地。

地网及接地体的做法
1． 地网分机房地网、新增地网（租用民房）、铁塔地网（落地塔）。若机房系征地新建，
则需做机房地网，若机房系租用民用楼房，且不能满足防雷接地要求，则须新增一组接地网。并与原楼房防雷接地网焊接连通。
2． 机房地网的组成：利用机房建筑物基础自然间横竖梁内的2根以上主钢筋（必要时
辅以相同尺寸的钢筋），组成网格不大于3米X3米的机房地网。当机房建筑物基础有桩时，应将地桩内2根以上主钢筋与机房地网就近焊接连通。
3． 铁塔地网的组成：天线铁塔在机房旁边（落地）时，其地网面积应延伸到塔基四脚
外1.5m以远的范围，网格尺寸应不大于3米X3米，其周边为封闭式。同时，还应利用塔基地桩内2根以上主钢筋作垂直接地体，与地网焊接连通。
4． 新增地网接地体的作法：
接地体应采用镀锌钢材料，其规格如下：
钢管直径不小于50毫米，壁厚应不小于3.5毫米；
角钢不小于50X50X5毫米；
扁钢不小于40X4毫米
垂直接地体长度约为1.5-2.5米，垂直接地体间距为其自身长度的1.5-2倍，至少
埋三个以上。接地体水平之间用40X4镀锌扁钢焊接连通。接地体之间所有焊点，
除浇筑在混凝土中的外，均应进行防腐处理。接地体埋深，其上端距地面应不小于0.7米,接地坑应回填土壤或降阻材料。填埋前需有随工人员在场检查确认并在隐蔽工程验收记录上签字,否则无效。
5． 当地网的接地电阻值达不到要求时,应扩大其面积,具体做法是:在地网外围增设1
或2圈环形接地装置。环形接地装置由水平接地体和垂直接地体组成，水平接地体周边为封闭式，水平接地体与地网宜在同一水平面上，环形接地体装置与地网之间以及环形接地装置之间均应每隔3-5米相互焊接通一次；也可在铁塔四角设置辐射式延伸接地体，延伸接地体的长度宜限制在10-30米。

根据目前的实际情况，现将一些具体做法说明如下：
一、 配电箱外壳必须与室内铜排相连，作为保护接地。
二、 开关电源机架必须与室内铜排相连，也是保护接地。
三、 油机切换箱体必须作保护接地，连接室内铜墙铜排必须采用连接端子，并尽
量避免被雨淋到。
四、 防雷引下线必须采用扁钢，若因特殊原因改用软电缆，则可向用扁钢从地网
上引一段，再与电缆连接，连接处采用连接端子，端子与扁钢尽量采用焊接（气体保护焊）。
五、 浪涌保护器的接地G点，可就近连到室内防雷接地排上，保护器机箱与G点
相连。

附录Ⅱ
机房土建工艺要求表
(新建局所)
名称
最小室内净高(米)
地面标准荷载 (公斤)
地面材料
室内表面处理
墙面
顶棚
通信设 备机房 电力室
3.2
600
地漆布
水磨石
聚氯乙烯
水泥石灰沙浆粉表面刷浅色油漆
水泥石灰沙浆粉表面刷浅色油漆
电池室
3.2
1000
耐酸瓷砖
水泥石灰沙浆粉表面刷浅色防酸漆
水泥石灰沙浆粉表面刷浅色防酸漆
油机房
3.5

一般水泥
地面
水泥石灰沙浆粉表面
刷白
水泥石灰沙浆粉表面
刷白
名称
门
窗
照明
动力电源
通信设备机房电力室
双扇门宽1.4米 单扇门宽0.9米
良好防尘双玻一纱
装荧光灯照度大于50勒克斯装事故照明灯3个
装单相插座4个
三相插座3~5个
电池室
单扇门宽0.9米
良好防尘毛玻璃
装防爆安全灯照度26勒克斯
开关熔丝装在室外
油机房
双扇门宽1.4米
一般窗并应有较多开启窗
一般照明
装单相插座2个
三相插座5个

14
