水泵机械密封、油封故障分析
1、水泵油封不良
(1)故障：唇口不良，早期泄漏。
原因：制造质量不佳，刃口有毛刺或缺陷。
排除方法：去除毛刺或更换油封。
(2) 故障：弹簧质量不佳或失效，早期泄漏。
原因：制造质量不佳。
排除方法：更换油封弹簧。
(3) 故障：径向压力过小，早期泄漏。
原因：弹簧过松、抱紧力过小。
排除方法：调整油封弹簧。

2、水泵机械密封装配不良
(1) 故障：唇口有明显伤痕，早期泄漏。
原因：装配时，油封通过键槽或螺纹，划伤唇口。
排除方法：更换油封：重新装油封时，要用护套，以保护油封唇口。
(2) 故障：油封呈蝶状变形。
原因：油封安装工具不当。
排除方法：重新设计、制造油封安装工具。
(3) 故障：油封唇口逆装配方向翻转或弹簧脱落，机器即发生泄漏。
原因：轴端倒角不当，光洁度过低，或装配用劲过大，致使油封唇部翻转或弹簧脱落。
排除方法：用细砂纸打磨轴端倒角，涂敷油脂，小心安装。
(4) 故障：油封唇部与轴表面涂敷油脂过多，早期泄漏。
原因：装配时，油封唇部与轴表面涂敷油脂过多。
排除方法：待轴运转一定时间后，油脂即可减少而恢复正常。

3、水泵机械密封唇口磨损
(1) 故障：润滑不良，唇口工作面磨损严重，宽度超过1/3以上，呈现无光泽
原因：润滑不良，唇口发生干摩擦。
排除方法：保证润滑。
(2) 故障：轴表面粗糙度大于0.8μm。
原因：轴表面粗糙度高，唇口磨损严重，早期泄漏。
排除方法：降低轴表面粗糙度到0.8以下。
(3) 故障：润滑油含有灰尘、杂质或无防尘装置，灰尘、异物等侵入。
原因：用油不洁，液压管路系统太脏；因灰尘等侵入唇部，引起异常磨损；轴上粘附粉末硬粒；装配时，铁屑等刺入唇口；铸件型砂侵入唇口；轴上或油封唇口误涂漆料油封弹簧抱得过紧。
排除方法：保证润滑油清洁，加强管路系统清理；为了防止灰尘等侵入唇部，增设防尘装置；装配时注意清洁，去除误涂的漆料。
(4) 故障：唇口径向压力过大，油膜中断，发生干摩擦。
排除方法：调整油封弹簧。
(5) 故障：安装偏心，唇口滑动面出现异常磨损，最大与最小磨损呈对称分布；主唇与副唇滑动面磨损痕迹的大小，两者虽各自呈对称分布，但大小位置相反。

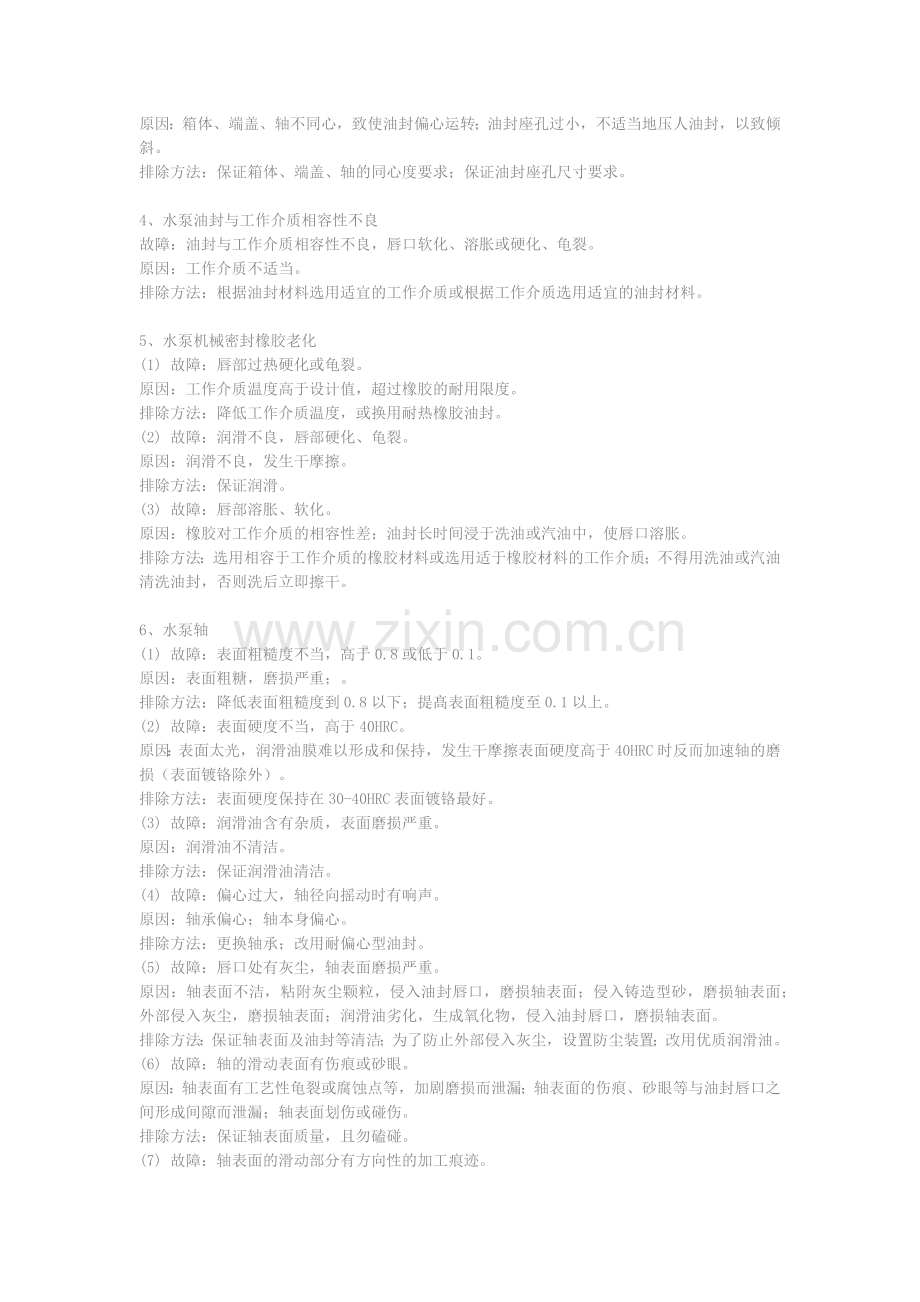

原因：箱体、端盖、轴不同心，致使油封偏心运转；油封座孔过小，不适当地压人油封，以致倾斜。
排除方法：保证箱体、端盖、轴的同心度要求；保证油封座孔尺寸要求。

4、水泵油封与工作介质相容性不良
故障：油封与工作介质相容性不良，唇口软化、溶胀或硬化、龟裂。
原因：工作介质不适当。
排除方法：根据油封材料选用适宜的工作介质或根据工作介质选用适宜的油封材料。

5、水泵机械密封橡胶老化
(1) 故障：唇部过热硬化或龟裂。
原因：工作介质温度高于设计值，超过橡胶的耐用限度。
排除方法：降低工作介质温度，或换用耐热橡胶油封。
(2) 故障：润滑不良，唇部硬化、龟裂。
原因：润滑不良，发生干摩擦。
排除方法：保证润滑。
(3) 故障：唇部溶胀、软化。
原因：橡胶对工作介质的相容性差；油封长时间浸于洗油或汽油中，使唇口溶胀。
排除方法：选用相容于工作介质的橡胶材料或选用适于橡胶材料的工作介质；不得用洗油或汽油清洗油封，否则洗后立即擦干。

6、水泵轴
(1) 故障：表面粗糙度不当，高于0.8或低于0.1。
原因：表面粗糖，磨损严重；。
排除方法：降低表面粗糙度到0.8以下；提髙表面粗糙度至0.1以上。
(2) 故障：表面硬度不当，高于40HRC。
原因：表面太光，润滑油膜难以形成和保持，发生干摩擦表面硬度高于40HRC时反而加速轴的磨损（表面镀铬除外）。
排除方法：表面硬度保持在30-40HRC表面镀铬最好。
(3) 故障：润滑油含有杂质，表面磨损严重。
原因：润滑油不清洁。
排除方法：保证润滑油清洁。
(4) 故障：偏心过大，轴径向摇动时有响声。
原因：轴承偏心；轴本身偏心。
排除方法：更换轴承；改用耐偏心型油封。
(5) 故障：唇口处有灰尘，轴表面磨损严重。
原因：轴表面不洁，粘附灰尘颗粒，侵入油封唇口，磨损轴表面；侵入铸造型砂，磨损轴表面；外部侵入灰尘，磨损轴表面；润滑油劣化，生成氧化物，侵入油封唇口，磨损轴表面。
排除方法：保证轴表面及油封等清洁；为了防止外部侵入灰尘，设置防尘装置；改用优质润滑油。
(6) 故障：轴的滑动表面有伤痕或砂眼。
原因：轴表面有工艺性龟裂或腐蚀点等，加剧磨损而泄漏；轴表面的伤痕、砂眼等与油封唇口之间形成间隙而泄漏；轴表面划伤或碰伤。
排除方法：保证轴表面质量，且勿磕碰。
(7) 故障：轴表面的滑动部分有方向性的加工痕迹。
原因：轴表面留有微细螺纹旋槽等车削或磨削加工痕迹，形成泵吸作用而泄漏。
排除方法：注意轴表面精加工工艺。采用直径为0.05mm的小玻璃球进行喷丸处理最佳。
