高层建筑测量施工方案

17
2020年6月23日
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

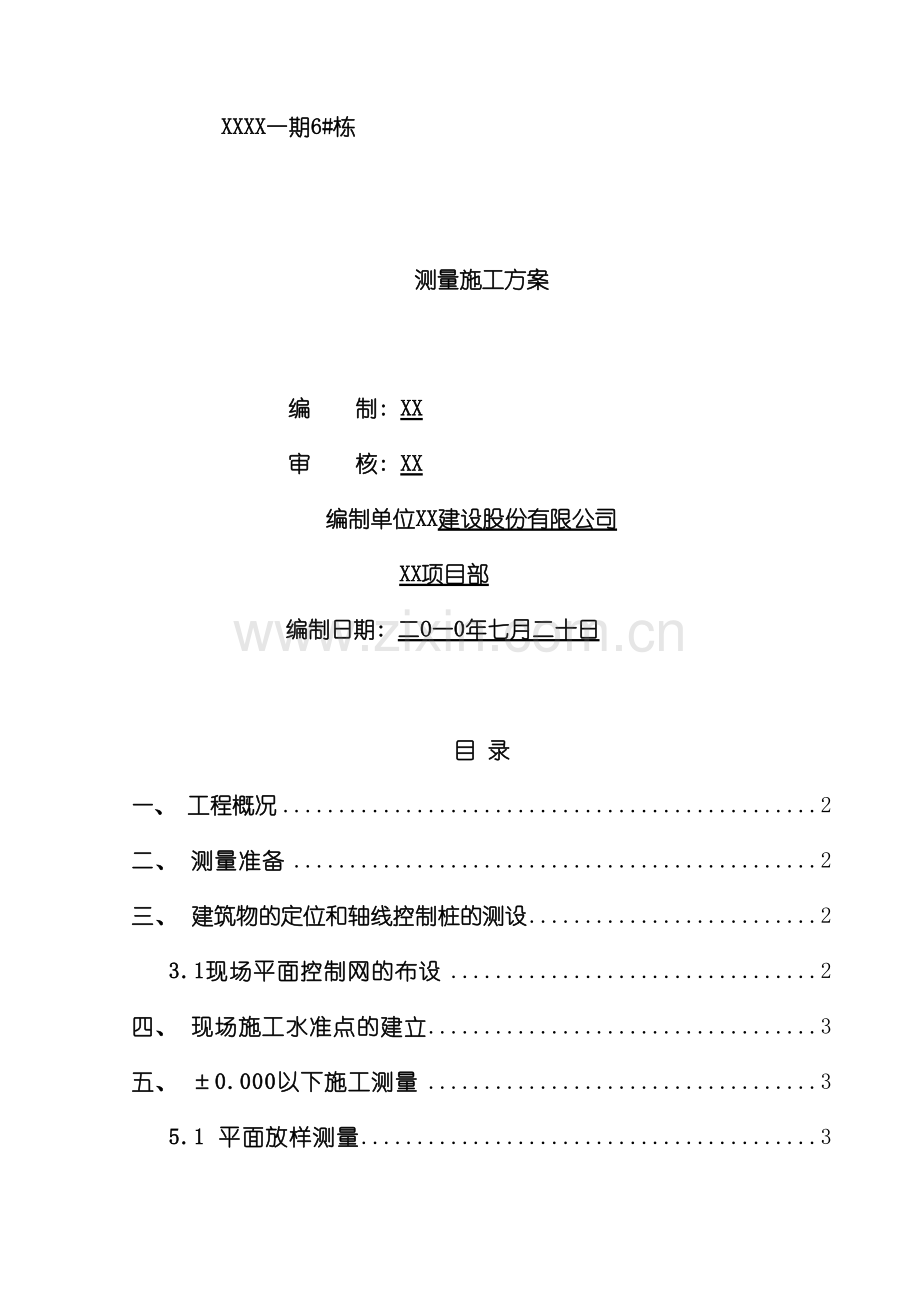

XXXX一期6#栋

测量施工方案

编 制: XX
审 核: XX
编制单位XX建设股份有限公司
XX项目部
编制日期: 二O一0年七月二十日

目 录
一、 工程概况 2
二、 测量准备 2
三、 建筑物的定位和轴线控制桩的测设 2
3.1现场平面控制网的布设 2
四、 现场施工水准点的建立 3
五、 ±0.000以下施工测量 3
5.1 平面放样测量 3
5.2 ±0.000以下结构施工中的标高控制 3
六、 ±0.000以上施工测量 4
6.1 ±0.000以上各楼层的平面控制测量 4
6.2 ±0.000以上楼层的轴线具体投测方法 5
6.3 ±0.000以上各楼层高程控制测量 5

七、 建筑物的垂准测量 6
7.1垂准测量 6
八、 建筑物的沉降观测 7
8.1 沉降观测点的设置 7
8.2 沉降观测点的测量过程 8
九、 工程测量人员组织及设备配置 8
9.1 人员组织 8
9.2 设备配置 8
十、 施工测量质保措施 9
十一、 附图 10

一、 工程概况
本工程为”XX”一期6#住宅工程。该工程位于长沙市XX岭路29号, 北邻城市主干道香樟路, 南邻长沙市公安局雨花区分局看守所, 东临城市次干道井圭路。地下2层停车场, 地上33层, 剪力墙结构, ±0.000以上建筑面积为30373.4㎡, 住宅层高均为2.9米, 房屋建筑高度97.4米。
二、 测量准备
2.1 熟悉设计图纸, 仔细校核各图纸之间的尺寸关系。测设前需要下列图纸: 总平面图、 建筑平面图、 基础平面图等。
2.2 现场踏勘。全面了解现场情况, 并对业主给定的现场平面控制点和高程控制点进行查看和必要的检核。
2.3 制定测设方案。根据设计要求、 定位条件、 现场地形和施工方案等因素, 制定测设方案, 包括测设方法、 测设数据计算和检核、 测设误差分析和调整、 绘制测设略图等。
2.4 对参加测量的人员进行初步的分工并进行测量技术交底, 并对所需使用的仪器进行重新的检定且在有效期内, 而且标识完好。
DSZ3水准仪检测项目是: 圆水准器轴L′L′∥竖轴VV; 十字丝的中丝⊥竖轴VV; 水准管轴LL∥视准轴CC, 保证i≯20″。
电子经纬仪的检测项目是: 水准管轴LL⊥竖轴VV, 应保证气泡偏离零点≯半格; 十字丝的竖丝⊥横轴HH; 视准轴CC⊥横轴HH; 横轴HH⊥竖轴VV。
2.5 准备好测量所需要的辅助工具和材料。例如: 50m钢卷尺一把、 5m钢卷尺3把、 8磅锤2把、 羊角锤1把、 红油漆1桶( 带稀料) 、 毛笔5支、 红蓝铅笔一把、 15mm水泥钉1盒、 50mm水泥钉1盒、 铁锹1把、 木桩若干。
三、 建筑物的定位和轴线控制桩的测设
3.1现场平面控制网的布设
首先根据甲方提供的XX房地产开发有限公司成果表上的三个坐标点, TK1坐标为X=92640.716, Y=53206.883, H=52.626。TK2坐标为X=92678.864, Y=53076.958, H=49.005。TK3坐标为X=92608.475, Y=53990.422, H=53.081。对甲方提供的测量成果进行复测, 符合点位限差要求后, 考虑现场使用方便, 我方用TOPCON 332全站仪沿TK1引测出C1、 C2、 C3施工用点。C1点坐标X=92588.602, Y=53141.103,H=52.851。C2点坐标X=92491.335, Y=53090.879,H=62.879。C3点坐标X=92539.583, Y=53087.917,H=57.713。平面控制遵循先整体、 后局部, 高精度控制低精度的原则。选点在通视条件良好、 安全、 易保护的地方, 桩位必须用混凝土保护, 用红油漆作好测量标记。依据平面控制网布设原则, 用TOPCON 332全站仪, 依据长沙市勘测设计院编号为FX- 12-020放线回单附图, 采用极坐标法绘制轴线放样平面图, 见附图1, 然后对控制网进行复核, 满足精度要求后即作为场区首级控制网。
精度等级
等级
测角中误差( ″)
边长相对中误差
二级
±12
1/15000

四、 现场施工水准点的建立
对XX房地产开发有限公司提供的水准测量成果进行闭合水准路线的复测检查。校测合格后, 测设一条闭合水准路线, 连测场区平面控制点, 以此作为保证施工竖向控制的精度。高程控制网的精度, 不低于三等水准精度。
场区内布设三个水准点, 水准点的间距50m-100m, 距离建筑物＞25m, 距离回填土边线＞15m。
五、 ±0.000以下施工测量
5.1 平面放样测量
5.1.1 基础轴线投测。因我公司进场前6#栋桩基础已经完成, 将基础垫层清扫干净, 利用地面上的轴线控制网进行地下室基础部分轴线的投测。将仪器架设在控制桩位上, 把控制轴线投测到作业面上, 经检查无误, 然后以控制线为基准, 以设计图纸为依据, 放样出其它轴线和柱边线、 洞口边线等细部尺寸线。基础放线尺寸允许偏差如下表所示:
长度L、 宽度B( m)
允许偏差( mm)
L( B) ≤30
±5
30＜L( B) ≤60
±10
60＜L( B) ≤90
±15
L( B) ＞90
±20
注: 轴线的对角线尺寸的允许偏差应为边长偏差的20.5倍; 外廓轴线夹角的允许偏差应为±1″。
5.2 ±0.000以下结构施工中的标高控制
5.2.1 高程控制点的联测。在向基坑内引测标高时, 首先联测地面标高控制点, 经联测确认无误后, 方可向基坑内引测所需的标高。
5.2.2 ±0.000以下标高的施测。为保证竖向控制的精度, 对所需的标高临时控制点即水平桩( 又称腰桩) 必须正确投测, 腰桩的距离一般从角点开始每隔3~5m测设一个, 比基坑底设计标高高出0.3~0.5m, 并相互校核, 较差控制在±3mm既为满足要求。
5.2.3 基础结构模板支好后, 用水准仪在模板内壁定出基础面设计标高线控制混凝土浇筑。拆模后, 在结构立面抄测结构1m线。
5.2.4 基坑标高传递示意如下图所示:

六、 ±0.000以上施工测量
6.1 ±0.000以上各楼层的平面控制测量
6#栋建筑物±0.000以上的轴线传递, 采用激光铅垂仪内控接力传递法进行轴线投测。商场轴线的投测采用吊垂球的方法即可满足要求。根据首层以上各楼层的平面图以及施工流水段的划分情况, 选定所需要的内控点布设方法。采用内控点进行测量的准备工作和原理如下:
6.1.1 首层底板浇筑时, 在需要设置内控点的位置埋设150×150×4mm厚的铁件, 为内控点作准备。经过基坑外围的轴线控制桩把控制轴线投测到首层平面上, 然后对各轴线组成的方格网进行角度、 距离的检核, 允许偏差不得低于建筑物基础放线尺寸允许偏差要求。
6.1.2 用钢锯在铁件上沿轴线方向刻划十字线, 其交点即为首层布设的内控点, 并做施工期保护, 作为以上各楼层平面控制的传递点, 这些点所组成的方格网即为±0.000以上各楼层的平面控制网。
6.1.3 在±0.000以上各楼层楼面板施工的过程中, 在内控点区域上方相应位置预留一个15cm×15cm的孔洞( 激光洞) , 用于内控点的竖向传递。
6.1.4 首层各内控点的1.0m²范围内严禁堆放各种材料和杂物, 楼层激光洞严禁堵塞, 以保证测量工作的顺利进行, 直至结构封顶。
6.2 ±0.000以上楼层的轴线具体投测方法
6.2.1 内控点传递: 本工程采用激光铅垂仪配合经纬仪进行竖向轴线传递。将激光铅垂仪架设在首层内控点上, 接收靶放在待测楼层的相应预留洞口上, 对中整平铅垂仪后, 打开发光电源并调整光束, 直至接收靶接收到的光斑最小、 最亮。慢慢旋转铅垂仪, 每转90°停下来观察光斑的变化, 最后接收靶将得到一个激光圆, 当该圆直径小于2mm时, 圆心即为该控制点的接受点, 然后依次投测所需其它控制点。轴线竖向投测允许偏差满足如下要求:
项 目
允许偏差( mm)
每 层
3
总高H( m)
H≤30
5
30＜H≤60
10
60＜H≤90
15
6.2.2 施工层轴线放样: 利用经纬仪和50米钢尺对待测楼层的接收点所组成的轴线矩形进行角度、 距离的测量。作为该施工层的平面控制网, 以此放出其它各条轴线, 并用红油漆作好明显标识。施工层测量放线允许偏差如下:
项 目
允许偏差( mm)
外廓主轴线长度L( m)
L≤30
±5
30＜L≤60
±10
60＜L≤90
±15
L＞90
±20
细部轴线
±2
承重墙、 梁、 柱边线
±3
非承重墙边线
±3
门窗洞口线
±3
6.2.3 当每一层平面或每一施工段测量放线完后, 必须进行自检, 自检合格后及时填写楼层放样记录表并报监理验线, 以便能及时验证各轴线的正确。
6.3 ±0.000以上各楼层高程控制测量
6.3.1 首层标高基准点联测。由于地下部分在结构上承受荷载后, 会有沉降的因素, 为保证地上部分的标高及楼层的净高要求, 首层标高的+1.000m线由现场引测的水准点在两个楼体上( 主楼和裙楼) 分别抄测标高控制点, 作为地上部分高程传递的依据, 避免两楼结构的不均匀沉降造成对标高的影响。
6.3.2 楼层高程传递方法。如下图所示: 利用水准仪、 塔尺和50m钢尺, 依次将标高由激光洞口传递至待测楼层, 并用公式＜1＞进行计算, 得该楼层的仪器的视线标高, 同时依此制作本楼层统一的标高基准点。
H2=H1+b1+a2－a1－b2 ………………………… 公式＜1＞
式中: H1——首层基准点标高值;
H2——待测楼层基准点标高值;
a1——S1水准仪在钢尺读数;
a2——S2水准仪在钢尺读数;
b1——S1水准仪在塔尺读数;
b2——S2水准仪在塔尺读数;
6.3.3 标高的竖向传递要求。应从首层起始标高线竖直量取, 且每栋建筑应由三处分别向上传递。当三个点的标高差值小于3mm时, 应取其平均值; 否则应重新引测。标高的竖向传递允许偏差应符合下表规定:
项 目
允许偏差( mm)
每 层
±3
总高H( m)
H≤30
±5
30＜H≤60
±10
60＜H≤90
±15
七、 建筑物的垂准测量
7.1垂准测量
7.1.1垂准测量内部控制点的留设: 根据施工规范和要求, 6#栋计划在轴线处留设”十”字形垂准测量控制点8个, 具体见附图2。
7.1.2内部控制网的施测: 根据业主提供的测量资料及开始施工时建立的平面控制网建立建筑物内部平面控制点, 运用极坐标法, 按既定的垂准测量控制点在建筑物内布设测量。所布设的控制点与整幢大楼的测量基准点进行联测, 测量结果进行严密平差, 计算点位坐标, 并与设计坐标比较改化。改化之后再次进行检测, 要求控制网的测距相对中误差小于L/ 0, 测角中误差小于5″。若不满足要求, 再次改化, 直至满足要求。一般情况下, 这种改化只需进行两次。因垂准测量的精度要求较高, 为此, 基准点处预埋10CM×10CM钢板, 用钢针刻划十字线定点, 线宽0.2MM, 并在交点上打洋冲眼, 以便长期保存。所布设的平面控制网应定期进行复测、 校核。
7.1.3平面控制点的竖向传递: 首层平面放线直接依据首层平面控制网, 其它楼层平面放线, 根据规范要求, 应从地面控制网引投到高空, 不得使用下一楼层的定位轴线。平面控制点的竖向传递采用内控天顶法, 投点仪器选用天顶垂准仪。在控制点上方架设好仪器, 严密对中, 整平。在控制点正上方, 在需要传递控制点的楼面预留孔处水平设置一块有机玻璃做成的光靶或原仪器附带的光靶, 光靶严格固定。仪器从0°、 90°、 180°、 270°4个方向向光靶投点, 用0.2MM笔定出这4个点。若4点重合则传递无误差; 若4点不重合, 则找出4点对角线的交点作为传递上来的控制点。所有控制点传递完成后, 则形成该楼面平面控制网。对该平面控制网进行角度观测( 2″全站仪二测回) 及边长量距( 精度l/ 0) 。由观测成果作经典自由网平差, 根据平差结果与理论值相比较, 若边长较差ΔS≤±2.0MM, 角度较差Δβ≤±12″, 则说明4点精度达标, 则记录不作归化; 若边长较差±2.0≤ΔS≤3.0mm, 角度较差±12″≤Δβ≤±24″, 则说明4点精度不够, 必须归化; 若边长较差ΔS＞±3.1mm, Δβ＞±24″, 则说明投点精度不够, 必须重新投点, 直至满足精度要求。
7.1.4在首层根据轴线设立坐标点作为平面控制点后, 浇筑上升的各层楼面必须在相应的位置予留150×150mm与首层平面控制点相对应的小方孔, 能保证激光束垂直向上穿过预留孔。

八、 建筑物的沉降观测
根据规范规定, 对于20层以上或造型复杂的14层以上的建筑物, 应进行沉降观测, 并应符合现行行业标准《建筑变形测量规程》( JGJ/T8) 的有关规定。故根据本工程特点, 6#栋应进行建筑物的沉降观测。
8.1 沉降观测点的设置
为了能够全面反映建筑物地基变形特征并结合地质情况及建筑物结构特点, 确定在6#栋的6-1×6-R、 6-1×6-H、 6-6×6-B、 6-17×B、 6-23×F、 6-24×Q、 6-37×6-R、 6-46×6-R、 6-46×6-H、 6-10×6-R的各轴线交点的混凝土柱上设置沉降观测点, 具体见附图3.观测点的埋设形式如下图所示:

100
80
50
磨圆
-4.100
沉降观测点埋设示意图

8.2 沉降观测点的测量过程
8.2.1 建筑物施工阶段的观测。应随施工进度及时进行, 地下室封顶后观测一次, 以上部分每增加3层观测一次。如果施工过程中出现暂时停工, 在停工时及重新开工时各观测一次, 停工期间, 可每隔2个月观测一次。在施工过程中, 如果出现长时间连续降雨、 基础四周大量积水等情况应增加观测次数。当建筑物突然发生大量沉降、 不均匀沉降或严重裂缝时, 应立即进入逐日观测或几天一次连续观测。
8.2.2 建筑物使用阶段的观测。第一年观测3~4次, 第二年观测2~3次, 第三年后每年观测一次, 直至稳定为止。沉降是否进入稳定阶段, 应由沉降量与时间关系曲线判定。若沉降速度小于0.01~0.04mm/d, 能够认为已进入稳定阶段。
8.2.3 观测方法。对于高层建筑的沉降观测, 应采用DS1精密水准仪用Ⅱ等水准测量方法往返观测, 其误差不应超过±1n0.5( n为测战数) , 或±4L0.5( L为公里数) 。为了保证观测精度, 观测时视线长度一般≯50m, 前后视距离要尽量相等, 可用皮尺丈量。观测时先后视水准点, 再依次前视各观测点, 最后应再次后视水准点, 前后两个后视读数之差不应超过±1mm。
九、 工程测量人员组织及设备配置
9.1 人员组织
所有测量工作严格按照国家《工程测量规范》( GB 50026—93) 和《高层建筑混凝土结构技术规程》( JGJ 3— ) 的要求进行。由于本工程工期紧张, 施工流水段较多, 为更好地配合主体结构的施工, 工程测量人员要熟悉各种测量仪器的操作, 能够独立完成各种测量放线任务, 了解自己的岗位职责, 各人有不同的分工, 对于轴线控制与高程控制等关键环节, 责任到人, 强调每个人的主观能动性, 以便以更好的方法、 更高的精度完成测量放线任务。
9.2 设备配置

序号
器具名称
型号
单位
数量
检定时间
1
全站仪
TOPCON 332
台
1
.1
3
经纬仪
TDJ2E
台
1
.3
4
垂准仪
苏州一光
台
1
.4
4
水准仪
SOUTHS31-1
台
1
.6
5
塔尺
5m
把
1
.6
6
钢卷尺
50m
把
1
.6
7
钢卷尺
5m
把
1
免检
所有仪器、 设备都有有效的鉴定证书, 仪器在日常使用过程中, 定期对其进行检查、 保养, 并做好记录。
十、 施工测量质保措施
百年大计, 质量第一, 而测量又是质量的关键环节, 为保证测量成果的质量, 制定以下措施:
10.1 测放负责人按施工进度和测量方案要求, 安排现场测量放线工作, 并作好施工测量日志。方案、 测法要科学、 合理, 重要的单位工程或部位的测量方案由测量负责人审批后方可实施。
10.2 现场使用的测量仪器设备应根据《测量仪器使用管理办法》的规定进行检校、 维护、 保养并作好记录, 发现问题后立即将仪器设备送检。
10.3 本工程的测量放线工作必须符合国家《工程测量规范》( GB 50026—93) 和《高层建筑混凝土结构技术规程》( JGJ 3— ) 的要求。认真审核图纸及相关资料, 仔细核对依据资料及点位, 针对具体问题制定相应的方案、 措施。
10.4 测量放线作业过程中, 要严格执行”三检制”。自检时必须换人, 以不同的方法检查, 检查合格后方可交给专检部门验线。
10.5 技术资料、 记录要齐全、 完整, 使每项测量工作都可追溯。
10.6 质量检验程序如下:

测量方案编制、 审核

技术交底

实施测量放线

自 检
不合格 合格

互 检
不合格 合格

交接检
不合格 合格

监理公司验线
不合格 合格

进入下一道工序

十一、 附图
附图一: 轴线放样平面图
附图二: XX住宅小区6#栋垂准观测布置平面图
附图三: XX住宅小区6#栋沉降观测布置平面图
