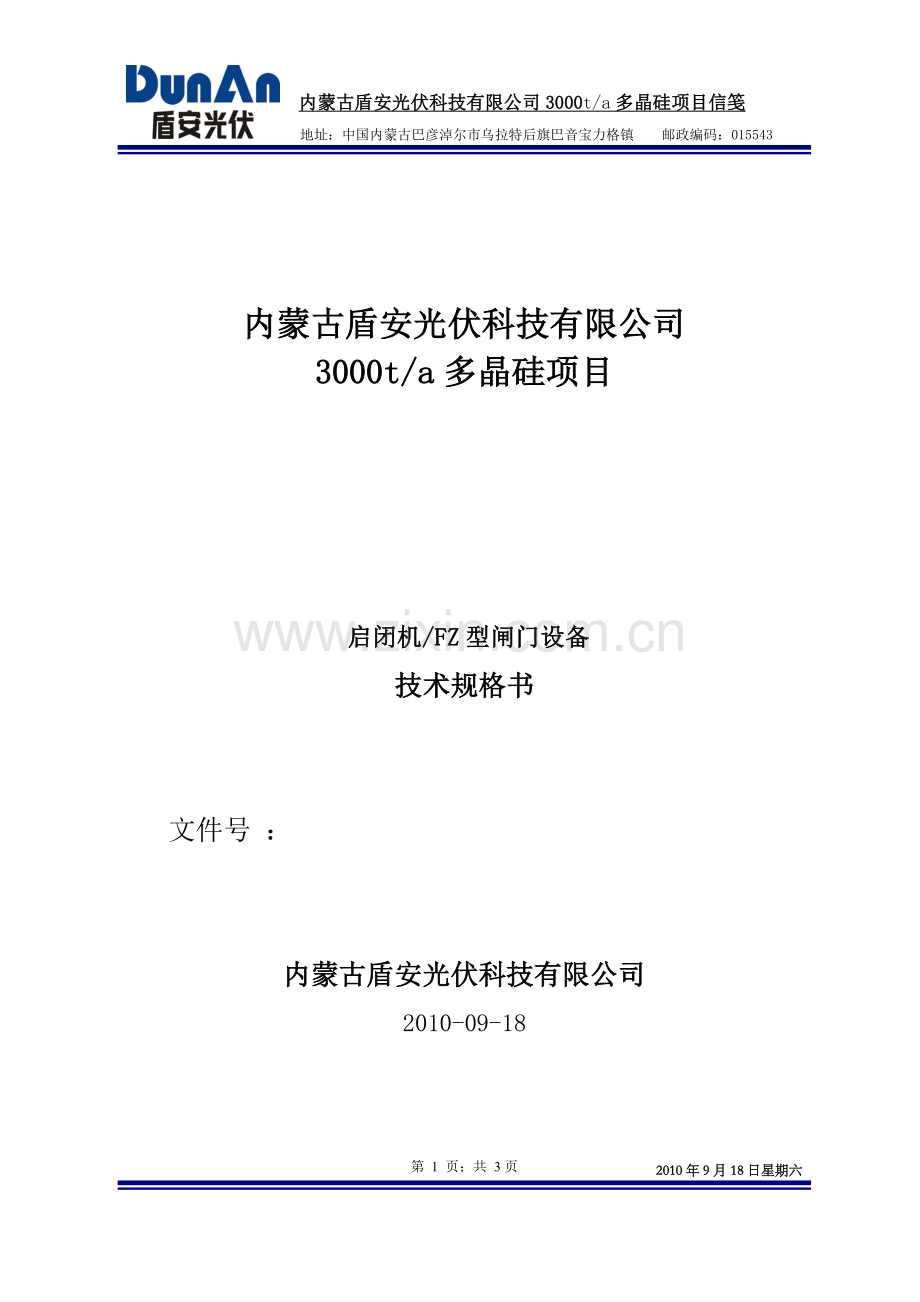

水池启闭机技术规格书.doc

内蒙古盾安光伏科技有限公司3000t/a多晶硅项目信笺

地址：中国内蒙古巴彦淖尔市乌拉特后旗巴音宝力格镇 邮政编码：015543

内蒙古盾安光伏科技有限公司
3000t/a多晶硅项目

启闭机/FZ型闸门设备
技术规格书

文件号 ：

内蒙古盾安光伏科技有限公司
2010-09-18

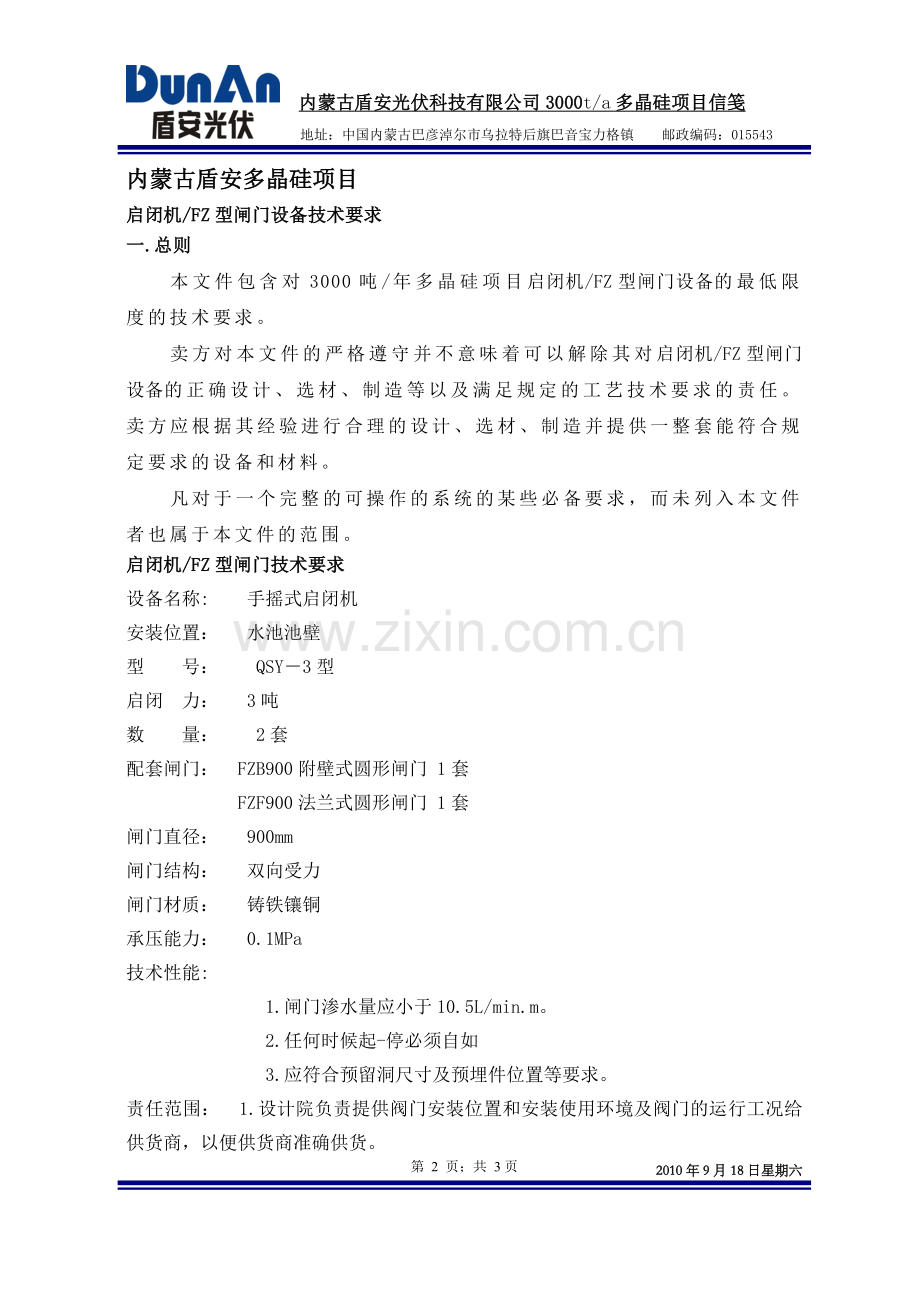

内蒙古盾安多晶硅项目
启闭机/FZ型闸门设备技术要求
一.总则
本文件包含对3000吨/年多晶硅项目启闭机/FZ型闸门设备的最低限度的技术要求。
卖方对本文件的严格遵守并不意味着可以解除其对启闭机/FZ型闸门设备的正确设计、选材、制造等以及满足规定的工艺技术要求的责任。卖方应根据其经验进行合理的设计、选材、制造并提供一整套能符合规定要求的设备和材料。
凡对于一个完整的可操作的系统的某些必备要求，而未列入本文件者也属于本文件的范围。
启闭机/FZ型闸门技术要求
设备名称: 手摇式启闭机
安装位置： 水池池壁
型 号： QSY－3型
启闭 力： 3吨
数 量： 2套
配套闸门： FZB900附壁式圆形闸门 1套
FZF900法兰式圆形闸门 1套
闸门直径： 900mm
闸门结构： 双向受力
闸门材质： 铸铁镶铜
承压能力： 0.1MPa
技术性能:
1.闸门渗水量应小于10.5L/min.m。
2.任何时候起-停必须自如
3.应符合预留洞尺寸及预埋件位置等要求。
责任范围： 1.设计院负责提供阀门安装位置和安装使用环境及阀门的运行工况给供货商，以便供货商准确供货。
2.供货商提供完整的签字盖章后的设备安装图给设计院，做为设计院土建、配管设计依据。
4.供货商应成套供货并负责指导安装和调试。
验收标准: 按国家有关规范,标准执行

编制：

校核：

审核：

2010.9.18
第 3 页；共 3页
2010年9月18日星期六
