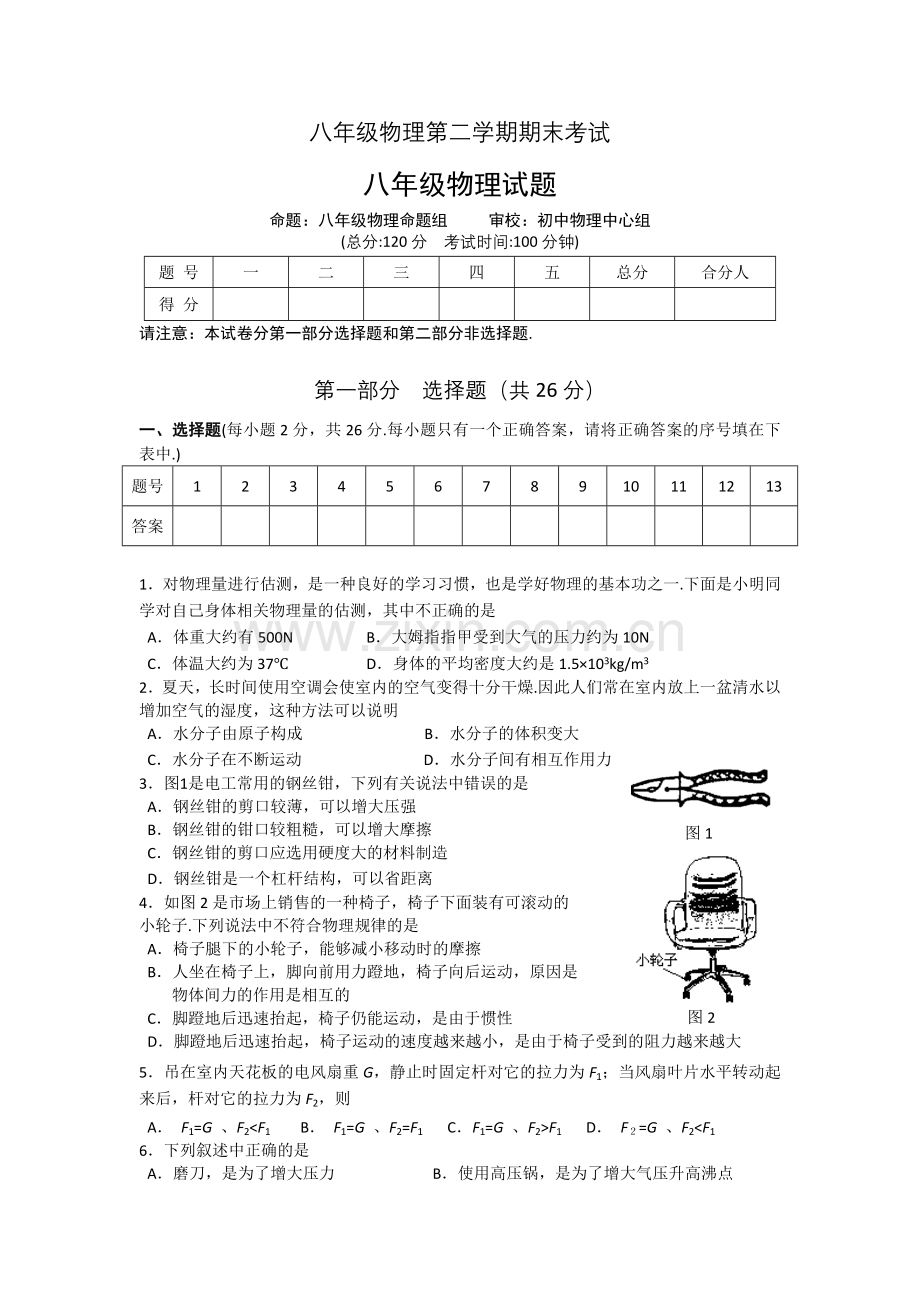

八年级物理第二学期期末考试
八年级物理试题
命题：八年级物理命题组 审校：初中物理中心组
(总分:120分 考试时间:100分钟)
题 号
一
二
三
四
五
总分
合分人
得 分

请注意：本试卷分第一部分选择题和第二部分非选择题.

第一部分 选择题（共26分）
一、选择题(每小题2分，共26分.每小题只有一个正确答案，请将正确答案的序号填在下表中.)
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
答案

1．对物理量进行估测，是一种良好的学习习惯，也是学好物理的基本功之一.下面是小明同学对自己身体相关物理量的估测，其中不正确的是
A．体重大约有500N B．大姆指指甲受到大气的压力约为10N
C．体温大约为37℃ D．身体的平均密度大约是1.5×103kg/m3
2．夏天，长时间使用空调会使室内的空气变得十分干燥.因此人们常在室内放上一盆清水以增加空气的湿度，这种方法可以说明
A．水分子由原子构成 B．水分子的体积变大
图1
C．水分子在不断运动 D．水分子间有相互作用力
3．图1是电工常用的钢丝钳，下列有关说法中错误的是
A．钢丝钳的剪口较薄，可以增大压强
B．钢丝钳的钳口较粗糙，可以增大摩擦
图2
C．钢丝钳的剪口应选用硬度大的材料制造
D．钢丝钳是一个杠杆结构，可以省距离
4．如图2是市场上销售的一种椅子，椅子下面装有可滚动的
小轮子.下列说法中不符合物理规律的是
A．椅子腿下的小轮子，能够减小移动时的摩擦
B．人坐在椅子上，脚向前用力蹬地，椅子向后运动，原因是
物体间力的作用是相互的
C．脚蹬地后迅速抬起，椅子仍能运动，是由于惯性
D．脚蹬地后迅速抬起，椅子运动的速度越来越小，是由于椅子受到的阻力越来越大
5．吊在室内天花板的电风扇重G，静止时固定杆对它的拉力为F1；当风扇叶片水平转动起来后，杆对它的拉力为F2，则
A． F1=G 、F2<F1 B． F1=G 、F2=F1 C．F1=G 、F2>F1 D． F２=G 、F2<F1
6．下列叙述中正确的是
A．磨刀，是为了增大压力 B．使用高压锅，是为了增大气压升高沸点
C．使用筷子吃饭，筷子是省力杠杆 D．煮熟的汤圆上浮，是因为浮力等于重力
7．目前，人类发射的探测器已经能够飞出太阳系，如果这种探测器所受的外力全部消失，那么探测器将
A．沿原路径返回地球 B．沿原方向做匀速直线运动
C．沿原方向做加速直线运动 D．沿原方向做减速直线运动
8．小明学习了“力和运动”后，整理归纳了下列四个结论，其中正确的是
A．大小、方向都相同的两个力作用效果相同
B．没有力的作用，运动的物体会慢慢停下来
C．公共汽车转弯时，车上的人要倾斜，是由于人具有惯性
D．相互平衡的两个力的三要素可能相同

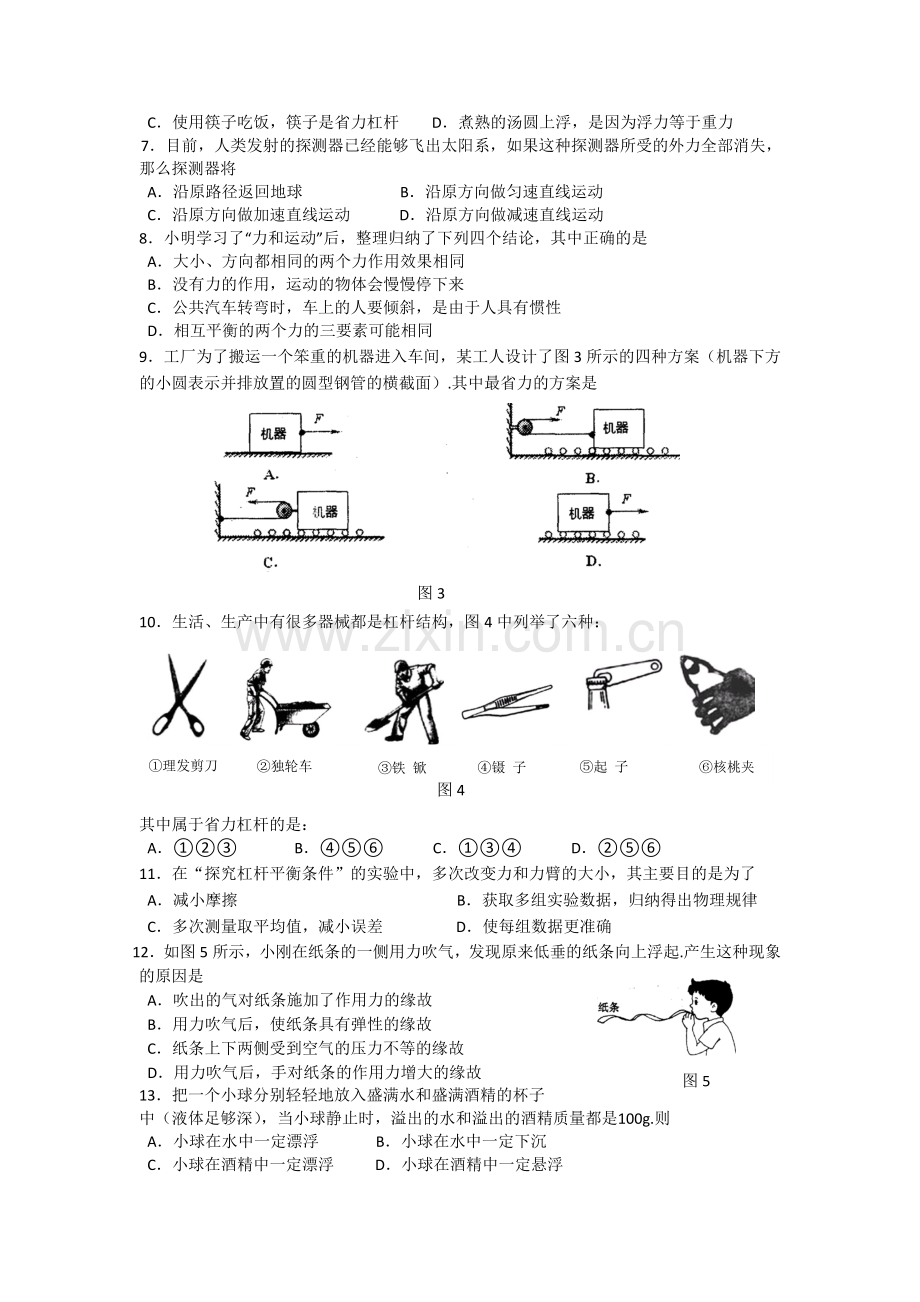

9．工厂为了搬运一个笨重的机器进入车间，某工人设计了图3所示的四种方案（机器下方的小圆表示并排放置的圆型钢管的横截面）.其中最省力的方案是
图3

10．生活、生产中有很多器械都是杠杆结构，图4中列举了六种：
①理发剪刀
②独轮车
③铁 锨
④镊 子
⑤起 子
⑥核桃夹
图4

其中属于省力杠杆的是：
A．①②③ B．④⑤⑥ C．①③④ D．②⑤⑥
11．在“探究杠杆平衡条件”的实验中，多次改变力和力臂的大小，其主要目的是为了
A．减小摩擦 B．获取多组实验数据，归纳得出物理规律
C．多次测量取平均值，减小误差 D．使每组数据更准确
12．如图5所示，小刚在纸条的一侧用力吹气，发现原来低垂的纸条向上浮起.产生这种现象的原因是
图5
A．吹出的气对纸条施加了作用力的缘故
B．用力吹气后，使纸条具有弹性的缘故
C．纸条上下两侧受到空气的压力不等的缘故
D．用力吹气后，手对纸条的作用力增大的缘故
13．把一个小球分别轻轻地放入盛满水和盛满酒精的杯子
中（液体足够深），当小球静止时，溢出的水和溢出的酒精质量都是100g.则
A．小球在水中一定漂浮 B．小球在水中一定下沉
C．小球在酒精中一定漂浮 D．小球在酒精中一定悬浮

第二部分 非选择题 （共94分）

得分
评卷人

二、填空题（每空1分，共16分）
图6
图7
14．如图6所示，用6N的力握住总重为1.5N的水杯静止不动，水杯受到的重力与________________________是一对
平衡力（选填“手对杯子的握力”或“手对杯子的摩擦力”）.若将手的
握力增大到8N，手与水杯之间摩擦力的大小将________（选填“变
大”、“变小”或“不变”）.若将水杯总重增加到2N，手握住水杯仍然
静止不动，则手与水杯之间摩擦力的大小变为________N.
15．“小明同学将一只苹果放入水中，苹果在水里处于悬浮状态，
则此苹果的密度为________kg/m3.小明从水中取出苹果，切成一小片
和一大块 (如图7所示).再将其中的小片放入水中，发现小片沉入水
底，据此现象可以推断：若将大块浸没水中，松手后大块将会_______
(选填“上浮”、“悬浮”或“下沉”)，则大块的密度________小片的密度(选
填“大于”、“小于”或“等于”).
16．我们赤脚走在砂石路上时感到脚底疼，而走在平路上不疼.这是由于走在砂石路上时脚与地面的接触面积较_______，脚底受到的压强较_________所造成的（选填：“大”或“小”）.
图8
17．如图8为羊角锤的示意图.
（1）它的手柄做得较为粗大，增大了与手的接触面积，这是为了减小
对手的___________，手柄上有一些花纹，这是为了________________.
（2）用手握住它，按图示方法拔钉子时，它是一个________杠杆（选
填“省力”或“费力”）.
（3）如果锤头松了，可以将锤柄在坚硬的物体上撞几下，锤头就会套紧了.这是由于锤柄撞到物体时，锤头由于_________还要继续运动的缘故.
图9
18．如图9所示，物体A和B所受重力都为120 N，B
与水平桌面之间的滑动摩擦力为30N（滑轮重、绳重及滑轮
内部的摩擦均不计）.当分别用力将物体A和B匀速移动时，
FA为________N，FB为_______N.若物体A、B移动的距离
均为10cm，相应绳子端点移动的距离SA为________ cm，
SB为________cm..
得分
评卷人

三、作图题（每题2分，共8分）
19．在军事演习中，水平飞行的飞机投下了一枚炸弹（如图10所示），请在图中画出炸弹所受重力的示意图，并用虚线在图中画出该炸弹在空中运动的大致路径.
20．如图11所示，A、B两个物体叠放在水平地面上，画出A物体所受力的示意图.
21．请在图12中画出抽水机手柄A点所受动力F1的力臂l1和B点所受阻力F2的示意图
图10
图12
图13
图11
22．站在地面上的人想用尽可能小的力提升水桶.请在图13中画出滑轮组绳子的绕法.

得分
评卷人

四、实验与探究题（共35分）
图14
23．（3分）小明为研究“吸管中的饮料是被吸上来的、
还是被压上来的？”这一问题时，设计了如图14所示
的实验.当用力推注射器活塞时，广口瓶内的气压将_______（选填“大于”、
“小于”或“等于”）直玻璃管内的气压，能观察到的现象是_____________________.此实验_____（选填“能”或“不能”）验证“饮料是被气压压上来的”这一结论.
24．（4分）在学习液体压强时，小红用矿泉水瓶对“液体压强的特点”进行了研究.
　(１)如图15甲所示，小红在A、B两处开了两个大小相同的孔，发现从B孔喷出的水较急，这说明__________________________.
　(２)如图15乙所示，小红在瓶子同一高度的C、D、E开三个大小相同的小孔，装满水后，发现水从这三个孔中喷出的距离一样远，这可以说明________________________.
图16
图17
甲
乙
A
B
C
D
E
甲
乙
图15

25．（6分）实验桌上有两只大烧杯，其中一杯盛有纯净水，另一杯盛有盐水.老师告诉小明盐水的密度大于纯净水的密度，希望他用压强计将它们区别开.如图16所示，小明将压强计的金属盒（探头）先后浸没到甲、乙两杯液体中，分别记下压强计U形管两侧的液柱高度差h甲和h乙.他发现h甲小于h乙，于是就认为乙杯子中盛的是盐水.你觉得小明的实验过程是否正确？答：_________；理由是 _________________________.
请将下面正确的实验方法补充完整：
将压强计的金属盒（探头）先后浸没到甲、乙两杯液体中，压强计U形管两侧的液柱高度差分别用h/甲和h/乙表示，使h/甲与h/乙 ________，比较_________________________，则________________的一定是盐水.
26．（4分）在“研究杠杆平衡条件”的实验中：、
（1）若实验前出现图17甲所示的情况，则为了使杠杆在水平位置平衡，应将杠杆左端的螺母向_____调（填“左”或“右”）.
（2）若实验过程中出现图17乙所示的情况，则为了使杠杆在水平位置平衡，这时应将右边的钩码向______（填“左”或“右”）移动_____格.
（3）图乙中杠杆水平平衡后，在杠杆左右两边钩码下同时再加一个相同的钩码，这时杠杆将_________________.（填“保持水平平衡”、“顺时针转动”或“逆时针转动”）
27．（10分）小明在“探究物质的质量与体积的关系”实验中.
（1）用调节好的天平称A物体的质量：把A物体放到天平左盘中，当天平平衡时，右盘中的砝码和游码所处的位置如图18甲所示，请你将测量数据记录在表一内.
（2）将该物体放到盛有70cm3水的量筒中，量筒中的水面变成如图18乙所示，将物体的体积记录在表一内.
（3）按照上述步骤，小明继续测量了由与A相同物质组成的B 、C两物体的质量和体积，并将测量数据记录在表一中.请你根据表一中的数据在图19所示的坐标纸上作出图象，观察图象并得出结论：____________________________________________.
图18
图19
甲
乙

（4）小明又测量了另外两个
物体D、E的质量和体积，并
将数据记录在表二中.请你根据表二中的数据在图19的坐标纸上用“×”进行描点，根据描点的情况分析可知：在D和E中，______可能与A物体是由同一种物质组成的.
（5）小明通过其它方法检测发现，D和E实际上也是由同一种物质组成的，而在上小题中却没有能够发现这一结论，其原因可能是：______________________________.
28．（8分）某校实践活动小组的同学在利用如图20甲所示装置探究“滑动摩擦力的大小与什么有关”时，得到如下实验数据：
图20
甲
乙甲
F乙甲

长木板不同表面
木块的放置方式
弹簧测力计的示数/N
一个木块
两个木块叠放
光滑表面
平放
1.3
2.6
侧放
1.3
2.6
粗糙表面
平放
1.8
3
侧放
1.5
3

（1）表中的数据有一个肯定是不合理的，这个数据是_______，导致这个数据不合理的原因可能是_________________________________；
（2）请你分析表格中的数据，可得出的结论是：滑动摩擦力的大小与_____________无关.
（3）许多同学指出了该实验操作方法存在不足，于是进行了如下改进：用弹簧测力计拉住木块，并使弹簧测力计固定不动，用力拉动木板（如图20乙）. 若长木板匀速运动，木块和长木板之间的滑动摩擦力_______测力计示数；若长木板加速运动，则木块和长木板之间的滑动摩擦力_______测力计读数。（选填“大于”、“等于”或“小于”）.请说出改进后的操作方法有哪些优点.（请写出其中的一点）

得分
评卷人

五、计算与应用题（共35分）
29．（8分）通常情况下，物体压在同样的泥地上，如果压强相同则压痕深度相同．野生动物调查员在野外泥地上发现黑熊刚留下的足印．为了估算黑熊的质量，他把一个底面积是10cm2的容器放在足印附近的泥地上，再慢慢往容器中倒入沙子，直到容器在泥地上留下与黑熊足印深度相同的痕迹，测出此时装了沙的容器总质量为1.25 kg．（g取10N/kg）问：（l）装了沙的容器对泥地的压强多大？（2）量出黑熊与地接触的足印痕总面积共800cm2，估算该黑熊的质量有多大？

30．（9分）将重10N的小球挂在弹簧测力计下端.当小球有一半体积浸入水中时，弹簧测力计的示数为2.5N. （g取10N/kg）求：
（1）小球受到浮力是多大？
（2）小球的体积是多少？
（3）若将小球从弹簧测力计下端取下，直接放入水中，当小球静止时，受到的浮力是多大？

31．（9分）小红的妈妈到某工艺品商店买了一件用金铜合金制成的实心工艺品，商店的售货员告诉她：这件工艺品是由质量相等的金、铜两种金属混合制成的（假设总体积不发生变化），含金量为50%.小红的妈妈对售货员的话表示怀疑，让小红进行验证.小红通过实验测出工艺品的质量为600g，体积为52cm3，并从课本中查出了金、铜的密度分别是19.3g/cm3和8.9g/cm3.
（1）请根据小红的实验结果计算工艺品的密度.
（2）请根据售货员的说法，计算出工艺品的密度，并说明售货员的话是否可信.
（3）请计算这件工艺品的实际含金量.

32．（9分）小明同学想探究某种均匀材料制成的边长为50cm的实心正方体物块的某些物理特性.他先把该物块放入水中，物块静止时，有五分之二体积露出水面. （g取10N/kg， 1.4 ，1.7）请根据以上信息解答下列问题：
（1）物块的密度为多大？
（2）把物块从水中拿出并擦干后放在水平桌面上静止时（图21甲所示），物块对桌面的压强是多大？
A
C
图21
甲
乙
A
A1
B1
C1
B
C
D
（3）如图21乙所示，为使物块绕C（CC1）匀速转动，在A（AA1边）上施加的最小力是多大？

第二学期期末考试八年级物理
答案及评分标准
一、选择题（共26分）
题号
１
２
３
４
５
６
７
８
９
10
11
12
13
答案
D
C
D
D
A
B
B
C
C
D
B
C
A
二、填空题（共16分）
14．手对杯子的摩擦力 不变 2 15．103 上浮 小于 16．小 大
17．（1）压强 增大摩擦 （2）省力 （3）惯性 18．60 30 20 10
三、作图题（共8分）
G
F2G
l1G
19~22.

（说明：20题的这两个力的线段长度要大致相等， 明显不等扣1分 ）

四、实验探究题（共35分）
23．大于（1分） 直玻璃管内水面上升（合理即可，1分） 能（1分） 24．（1）液体内部越深压强越大；（2分）（2）液体内部同一深度处向各个方向的压强相等（2分） 25．不正确（1分） 压强计的金属盒在液体中深度不同（2分） 相同 （1分） 压强计金属盒浸在液体中的深度（1分） 深度小（1分） 26．（1）右 （1分） （2）右（1分） 2 （1分） （3）顺时针转动（1分） 27．（1）28（1分）
（2）10 （1分） （3）同种物质，质量与体积成正比（2分） 图略（2分） （4）图中描点（1分） D（1分） （5）E可能是空心的（2分 28．（1）1.8 （1分） 弹簧测力计拉木块没有做匀速直线运动（2分） （2）接触面积（1分） （3）等于（1分） 等于（1分） 拉木板移动时，不一定要做匀速直线运动，操作方便（2分）
五、计算与应用题（共35分）
29．（1）1.25×104Pa (4分) （2）100Kg (4分)
30.(1)7.5N (3分) （2）1.5×10-3m3 (3分) (3)10N (3分)
31.(1)11.54g/cm3 (3分) (2)12.18g/cm3 售货员的话不可信 (3分) （3）42. 4% (3分)
32.(1) 0.6×103Kg/m3 (3分) (2)3×103Pa (3分) (3)262. 5 N (3分)

2009—2010学年度第二学期期末质量检测
八年级物理试题
一、填空题：(每空1分，共30分)
1、2008年9月25日21时10分，我国成功发射了神舟七号飞船，并且首次实现了我国航天员太空行走的愿望，请问：
(1)与在地球上相比，航天员在太空中的质量___________，受到的重力___________。(选填“变大”、“变小”或“不变”)
(2)出舱的航天员与轨道舱之间需要系上一根安全绳，当航天员意外漂离轨道舱时，可拉着绳子返回轨道舱。这是利用了物体间力的作用是___________的和力可以改变物体的___________。
(3)“飞天”舱外航天服的手掌部分有灰色的橡胶颗粒，是为了___________(选填“增大”、“减小”)摩擦。
2、用力的示意图表示力时，要把力的___________、___________、___________在图中表示出来，因为力的___________与这三点有关。
3、水的密度是___________，它表示的物理意义是_________________________________。
4、物理学中，把一个物体相对于另一个物体___________叫做机械运动，其中的另一个物体叫___________。
5、人们比较物体运动的快慢时，通常采用两种方法，第一种是______________________；第二种是______________________；物理学中采用___________的方法。
6、某同学手中握着一个重为1N的圆柱形玻璃杯，杯中装有重2N的水，在空中静止，杯子受到的摩擦力是___________；当他喝掉一半水后用力握杯子，杯子仍在空中静止，此时杯子受到的摩擦力是___________。
7、___________________作用在物体表面上的力叫做压力，实验表明压力的作用效果与 ___________和___________有关。
8、液体内部压强的特点是：液体内部向___________方向都有压强，在同一深度各个方向的压强___________。
9、最早测出大气压值的实验叫___________实验，1atm=___________cm汞柱。液体的沸点随液体表面的气压增大而___________。
10、定滑轮的实质是___________杠杆，所以使用定滑轮___________力。动滑轮的实质是 ___________杠杆，所以使用动滑轮省___________力。
二、选择题：(每小题3分，共30分，将正确答案填在下面的答题栏中)

11、端午节赛龙舟时，全体划桨手在指挥的同一号令下有节奏的齐力向后划水，龙舟快速前进，那么使龙舟、人、桨一起前进的施力物体是：
A、龙舟 B、人 C、船桨 D、水
12、汽车紧急刹车时，司机总是紧紧踏住刹车板，这是为了：
A、增大汽车对地面的压力，从而增大摩擦力。
B、使刹车片紧紧抱住车轮，让车轮变滚动为滑动，从而增大摩擦力。
C、使汽车压的路面高低不平，让接触面变的粗糙，从而增大摩擦力。
D、使汽车后部跷起，让汽车与地面接触面减小，从而增大摩擦力。
13、某同学在”研究动滑轮特点”的实验时，进行了正确的操作，并记录数据如下表，分析数据后发现，实验结果与课本中”使用动滑轮能省一半力”的结论不符。面对这一事实，下列做法中最不可取的是
A、实验失败，停止实验
B、与同学分析可能原因
C、改进实验条件，重新实验
D、查阅资料，了解结论的使用条件
14、在4×400米接力赛跑中，每个接力点都有一段接力区，在前一个运动员接近接力区时，下一棒的运动员总是提前跑动起来准备接棒，这是为了：
A、使前一个运动员提高速度，下一棒的运动员在前面领跑
B、使两人相对静止，便于传递接力棒
C、让下一棒的运动员提前热身
D、提高运动的观赏性
15、汽车在高速公路上行驶时应遵守的交通规则中，与惯性无关的是：
A、靠右行驶 B、限速行驶 C、保持车距 D、系好安全带

16、如图1所示，人沿水平方向拉牛，但没有拉动。其中说法正确的是：

A、绳拉牛的力与牛拉绳的力是一对平衡力
B、绳拉牛的力与地面对牛的摩擦力是一对平衡力
C、绳拉牛的力小于牛拉绳的力
D、绳拉牛的力小于地面对牛的摩擦力
17、目前人类发射的探测器已飞出了太阳系，如果探测器在飞出了太阳系的过程中所受外力突然全部消失，那么探测器将：
A、沿原路径返回地球
B、沿原方向做加速直线运动
C、沿原方向做减速直线运动
D、沿原方向做匀速直线运动
18、如图2所示的做法中，为了减小压强的是：

19、很多动物为了适应自身生存的环境，进化出了符合一定物理规律的身体部位。
对此，从物理学的角度给出的解释中不正确的是：
A、啄木鸟的嘴很尖细，可以增大压强，从而凿开树干，捉到躲藏在深处的虫子
B、骆驼的脚很大，可以减小压力，从而使其在沙漠中自如行走
C、壁虎的脚掌上有很多”吸盘”，从而利用大气压使其在天花板上也不会掉下来
D、深水里的海鱼，捕到岸上时会死掉，主要原因是水面上的压强比深水处小得多
20、大兴安岭发生火灾，灭火飞机满载着灭火剂飞临火场上空，投下灭火剂后，灭火飞机仍以原来的高度和速度匀速飞行，则与投下灭火剂之前相比，飞机的
A、动能增大，机械能不变
B、动能不变，机械能不变
C、动能减小，机械能减小
D、动能不变，机械能增大
三、实验与探究题：(每空2分，图象4分，共26分)[
21、物体只在重力作用下由静止开始下落的运动，叫做自由落体运动．这种运动在真空中才能发生，在有空气的空间，当空气阻力很小可以忽略时，物体的下落可以近似地看作自由落体运动．为了探究自由落体运动快慢与哪些因素有关，小霞同学
提出如下猜想：
猜想一：物体自由落体运动的快慢与物体的材料有关；
猜想二：物体自由落体运动的快慢与物体的质量有关．
为了验证猜想，她分别将三个金属球在20m，高处由静止释放，测得金属球落地时间如下表：

(1)她选用金属球而不选用棉花球或纸团进行实验，这样做的目的是____________。
A、便于实验操作
B．便于实验观察
C．相对空气阻力较小，使运动更接近自由落体运动，实验更具科学性．
(2)她分析比较表中的数据，得出的结论是_________________________________________
____________________________________。
(3)根据表中的数据，宇航员在月球上将小铁片和羽毛在同一地点、同一高度同时释放，它们将____________。
A、同时落地
B．铁片先落地，羽毛后落地
C、羽毛先落地，铁片后落地
22、在探究”摩擦力的大小与什么因素有关”时，小华同学根据自己推箱子时，箱子越重推起来越费力的体验，提出了”影响摩擦力的大小的因素可能与接触面受到的压力有关”的猜想；小辉同学根据自己推箱子时，地面越粗糙，推起来越费力的体验，提出了”影响摩擦力的大小的因素可能与接触面粗糙程度有关”的猜想；图3是验证他们猜想的实验装置图。

(1)小辉同学为了完成他自己的探究应按____________两图进行。
(2)若小华选用正确的实验装置进行实验得到下表所记录的实验数据，请根据数据在
图4所给的坐标中做出摩擦力的大小f与接触面受到的压力大小N之间的关系图

(3)根据图象可以得出f与N之间的关系是____________。
(4)小华和小辉同学在实验中都应使小车做____________运动。

23、小明和小红使用不同器材分别对酒精的密度进行了测量。
(1)请将他们的实验过程补充完整。
小明利用天平、烧杯、刻度尺和水(p已知)测量酒精密度的过程如下：
①往烧杯中倒人适量的水，用调节好的天平称出烧杯和水的质量为m；
②用刻度尺测出水面到烧杯底的高度为h1；
③将水倒出，倒入酒精，用天平称出烧杯和酒精的质量仍为m；
④____________________________________；
⑤计算酒精密度的表达式为P=____________；
小红利用弹簧测力计、烧杯、石块、细绳和水(p已知)测量酒精密度的过程如下：
①用细绳拴住石块，并用弹簧测力计测出石块重为G；
②将石块浸没在水中，并记录弹簧测力计的读数F1；
③____________________________________；
④计算酒精密度的表达式为p=____________；(已知：F=G=pgV)
(2)请你从操作难易程度方面，对两位同学的实验作出评估：________________________
____________________________________。

四、综合题：(第24题6分；第25题8分)
24、空气密度为1．29kg／m请你估算质量为50Kg的人在空气中受到的浮力?(估计人的密度与水差不多)

25、一辆汽车驶过泗河大桥时，交警示意停车，该车司机反应时间是0．5s，反应距离为12．5m停车后查得该车的总质量为10t，车轮与地面的总接触面积为0.lm。按照规定，该路段限速80km／h，对路面的压强不得超过7×10Pa，利用上述数据计算说明，该车被示意停车的原因。(g=10N／kg)

荆门市2009—2010学年度下学期期末考试试卷八年级物理

注意事项：
1．本试卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分，试卷满分100分，考试时间90分钟。
2．答题前务必完整填写密封线内的考号、姓名、班级等内容。第I卷的答案必须填写在选择题答题表内。

第I卷(选择题，共30分)
一、选择题(本大题共15小题，每小题2分，共30分)
每小题只有唯一一个正确答案，请将选出的答案前的字母序号填入下面的答题表内。

1．下列家用电器中，电功率最接近1kW 的是

2．手机是现代人们最常用的通信工具之一，手机间通话和收发信息是利用
A．微波传送 B．超声波传送 C．光纤传送 D．空气传送
3．学校茶炉房为方便学生而设计了如图2所示的电路。绿灯亮、
红灯不亮，表示水已烧开，此时开关的开、闭情况是
A．S1断开、S2闭合 B．S1闭合、S2断开
C．S1、S2都断开 D．S1、S2都闭合

4．用电压为220V的电源向远处某工地的一盏标着“PZ 220一
60”的电灯供电，由于导线有电阻，灯泡消耗的实际功率为55W．则导线消耗的功率
A．大于5W B．等于5W
C．小于5W D．不能确定
5．如图3所示，电源电压保持不变，表①、②、③是电流表或
电压表，滑动变阻器R2的滑片P在中点，闭合开关S，三只
电表均有示数。当滑片P向左移动时，下列说法正确的是
A．若电阻串联，①、②是电压表，则表③示数变大
B．若电阻串联，①、③是电压表，则表②示数不变
C．若电阻并联，①、③是电流表，则表②示数不变
D．若电阻并联，①、②是电流表，则表③示数变大
6．小红家购买了一只电热水器，使用时发现通电不长时间，其电源线很热，甚至能闻出很
浓的橡胶的焦味，于是张云决定用他学过的物理知识向消费者协会投诉，他可从下面哪
个方面的鉴定提出投诉
A．导线太短 B．导线太粗 C．导线太细 D．电压太高
7．在“探究影响导体电阻大小的因素”的活动中，小文发现实验器材中金属丝只有一根，其它器材足够，如果要他完成下面的一些实验探究活动，其中他不可能完成的是
A．探究导体电阻与长度的关系 B．探究导体电阻与横截面积的关系
C．探究导体电阻与材料的关系 D．探究导体电阻与温度的关

8．我们学习和生活都离不开电，在日常生活中树立安全用电意识十分重要。如图4所示的
四幅图中，符合安全用电原则的是

9、小明利用如图5所示的装置探究电流产生的热量与
哪些因素有关：在两个相同的烧瓶中装满煤油，瓶
中各放置一根电阻丝，且R甲大于R乙，通电一段
时间后，甲瓶玻璃管中的煤油上升得比乙高．该现象
能够说明电流产生的热量与下列哪个因素有关
A．电荷量 B．电流
C．电阻 D．通电时间
10．物理学成果在军事上有广泛的应用。有一种称为石墨炸弹的武器在战时被用来破坏敌方
的供电设施，这种炸弹不会造成人员伤亡，而是在空中爆炸时散布大量极细的石墨絮。
这是因为
A．石墨是绝缘体 B．石墨是导体
C．石墨是半导体 D．石墨絮落在电网上，割断电线造成断路
11．图6b中与图6a的实物图相对应的电路图是

12．下面是小强同学对身边的一些电路连接进行观察分析得出的判断。其中不正确的是
A．厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单
独工作。它们是并联的
B．马路两旁的路灯，晚上同时亮，早上同时灭。它们是串联的
C．楼道中的电灯是由声控开关和光控开关共同控制的。只有在天暗并且有声音时才能
亮，所以声控开关、光控开关及灯是串联的
D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响。它们是并联的
13．如图7所示实验装置中，能够揭示电流磁效应的是

14．下列电器对应的工作原理正确的是
A．发电机——电流磁效应 B．电动机——磁场对通电线圈的作用
C．电磁铁——电磁感应 D．电磁继电器—一电流的热效应
15．下列说法中不正确的是
A．磁针指南北是因为受到地磁场的作用
B．地磁场的磁感线是从地理北极出发到地理南极
C．磁针指的南北不是地理的正南、正北方向
D．地磁两极和地理两极并不重合，这是我国古代学者沈括最早记载的

第II卷(非选择题，共70分)
二、填空与作图(本大题共有11小题，第16—25小题为填空题，每空1分；第26小题为作图题，9分。共39分)
16．家庭电路中，要装__________表，用来测量用户消耗的电能；1节普通干电池的电压是__________V；我国家庭电路的电压是__________V；对人体安伞的电压不高于__________V。
17．小红同学在家里开着空调看电视，当妈妈把电饭锅插头插进插座
时，家里的自动空气开关“跳闸”了，则“跳闸”的原因可能是
电饭锅插头内部__________，也可能是电路中用电器__________。
18．学习了电能的知识后，小燕观察了家中的电能表的规格如图8
所示，她家同时使用的用电器总功率不能超过__________W，本月
初抄表数如图所示：若本月应交电费66元，且电价为0．5元／度，
则本月尾抄表的示数为kW．h。她家本月消
耗的这些电能可供一盏“220V 40W”字样的白炽灯连续工作
__________ h．
19．如图9所示，图甲中试电笔的笔尖A应该是_____________ (选填
“导体”或“绝缘体”)。在图乙和图丙中，正确使用试电笔的是图
__________，当用它捅入插座的左孔时氖管不亮，插入右孔时氖管发光，可知火线在
插座的__________孔。
20．如图10所示电路开关闭合时，电流表示数为0．9A，电压表示数为4．5V，导体电阻为__________ ，断开开关后，电流表示数__________A，电压表示数__________V，导体电阻__________。

21．如图11所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机．
B是电热丝。将插头插入插座．若只闭合开关S1，电吹风吹出的是__________风；若将开关S1、S2都闭合，电吹风吹出的是__________风。(填“热”或“冷”)
22．小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如图
12所示I—U关系图像。由图可得甲的电阻为__________，甲、乙两个电阻串联后总电阻是__________；这两个电阻串联后接在电压为9V的电源上，电路中的电流为__________A：这两个电阻并联后接在9V电源上，干路中的电流为__________A。
23．目前市场上的“自发电”电动自行车颇受人们欢迎。这种车的“心脏”是电动机，它是利用________________________的原理工作的；关闭电源，人用力踩脚踏，电动机就变成了“发电机”，从而实现“自发电”，它的发电原理是__
