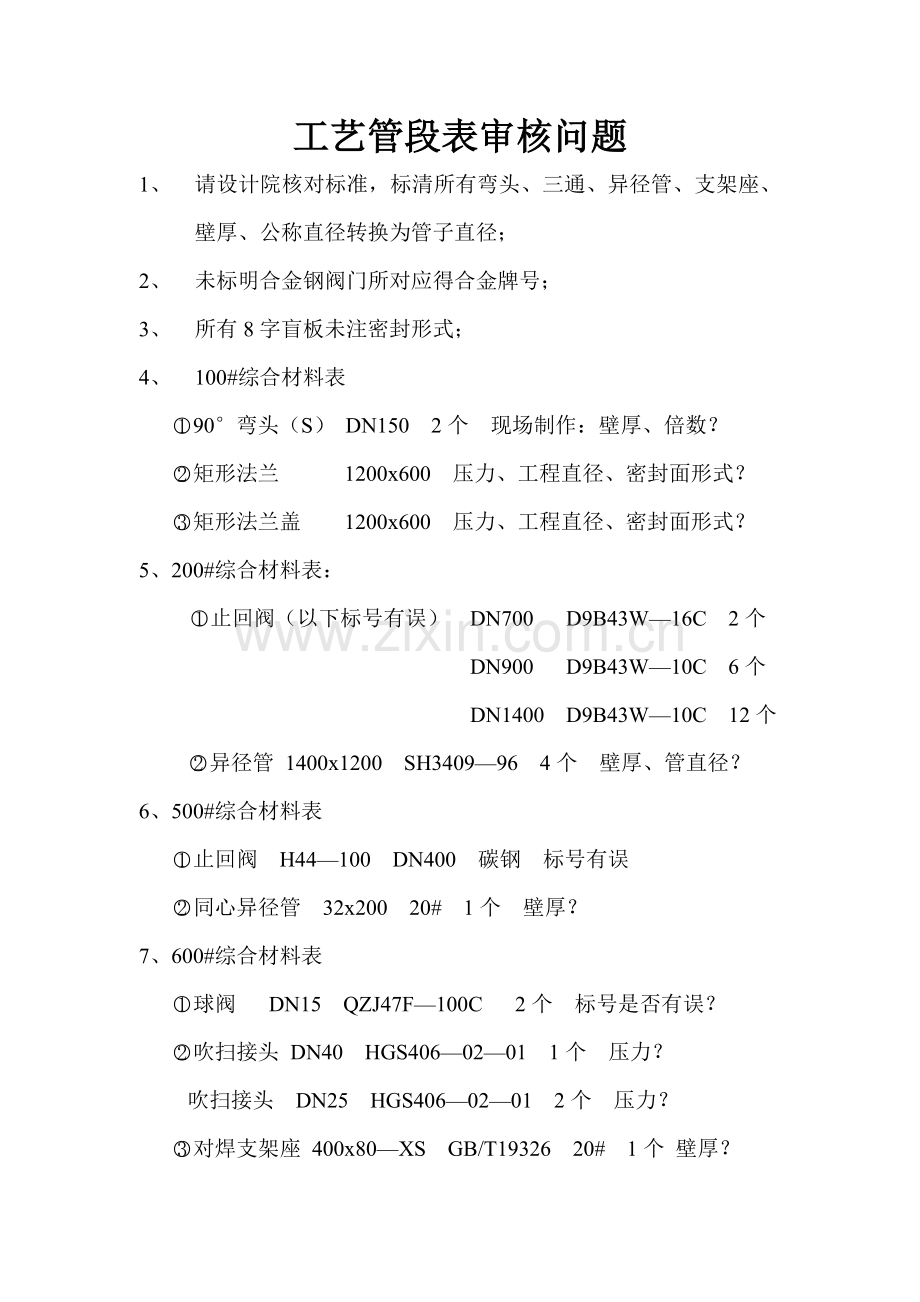

工艺管段表审核问题
1、 请设计院核对标准，标清所有弯头、三通、异径管、支架座、壁厚、公称直径转换为管子直径；
2、 未标明合金钢阀门所对应得合金牌号；
3、 所有8字盲板未注密封形式；
4、 100#综合材料表
90°弯头（S） DN150 2个 现场制作：壁厚、倍数？
矩形法兰 1200x600 压力、工程直径、密封面形式？
矩形法兰盖 1200x600 压力、工程直径、密封面形式？
5、200#综合材料表：
止回阀（以下标号有误） DN700 D9B43W—16C 2个
DN900 D9B43W—10C 6个
DN1400 D9B43W—10C 12个
异径管 1400x1200 SH3409—96 4个 壁厚、管直径？
6、500#综合材料表
止回阀 H44—100 DN400 碳钢 标号有误
同心异径管 32x200 20# 1个 壁厚？
7、600#综合材料表
球阀 DN15 QZJ47F—100C 2个 标号是否有误？
吹扫接头 DN40 HGS406—02—01 1个 压力？
吹扫接头 DN25 HGS406—02—01 2个 压力？
对焊支架座 400x80—XS GB/T19326 20# 1个 壁厚？

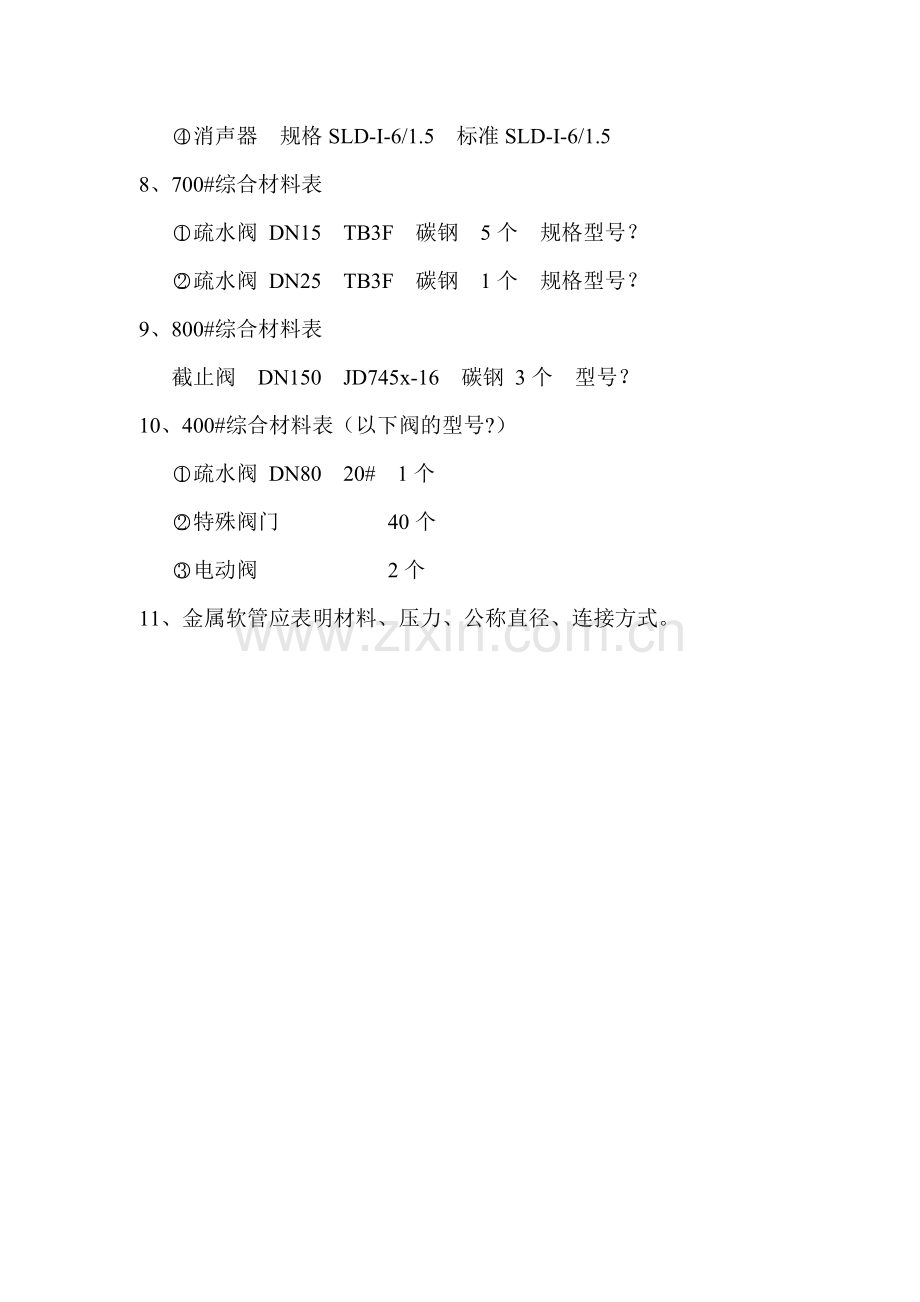

消声器 规格SLD-I-6/1.5 标准SLD-I-6/1.5
8、700#综合材料表
疏水阀 DN15 TB3F 碳钢 5个 规格型号？
疏水阀 DN25 TB3F 碳钢 1个 规格型号？
9、800#综合材料表
截止阀 DN150 JD745x-16 碳钢 3个 型号？
10、400#综合材料表（以下阀的型号?）
疏水阀 DN80 20# 1个
特殊阀门 40个
电动阀 2个
11、金属软管应表明材料、压力、公称直径、连接方式。
