***************热电车间安装工程电气分部试运转作业指导书

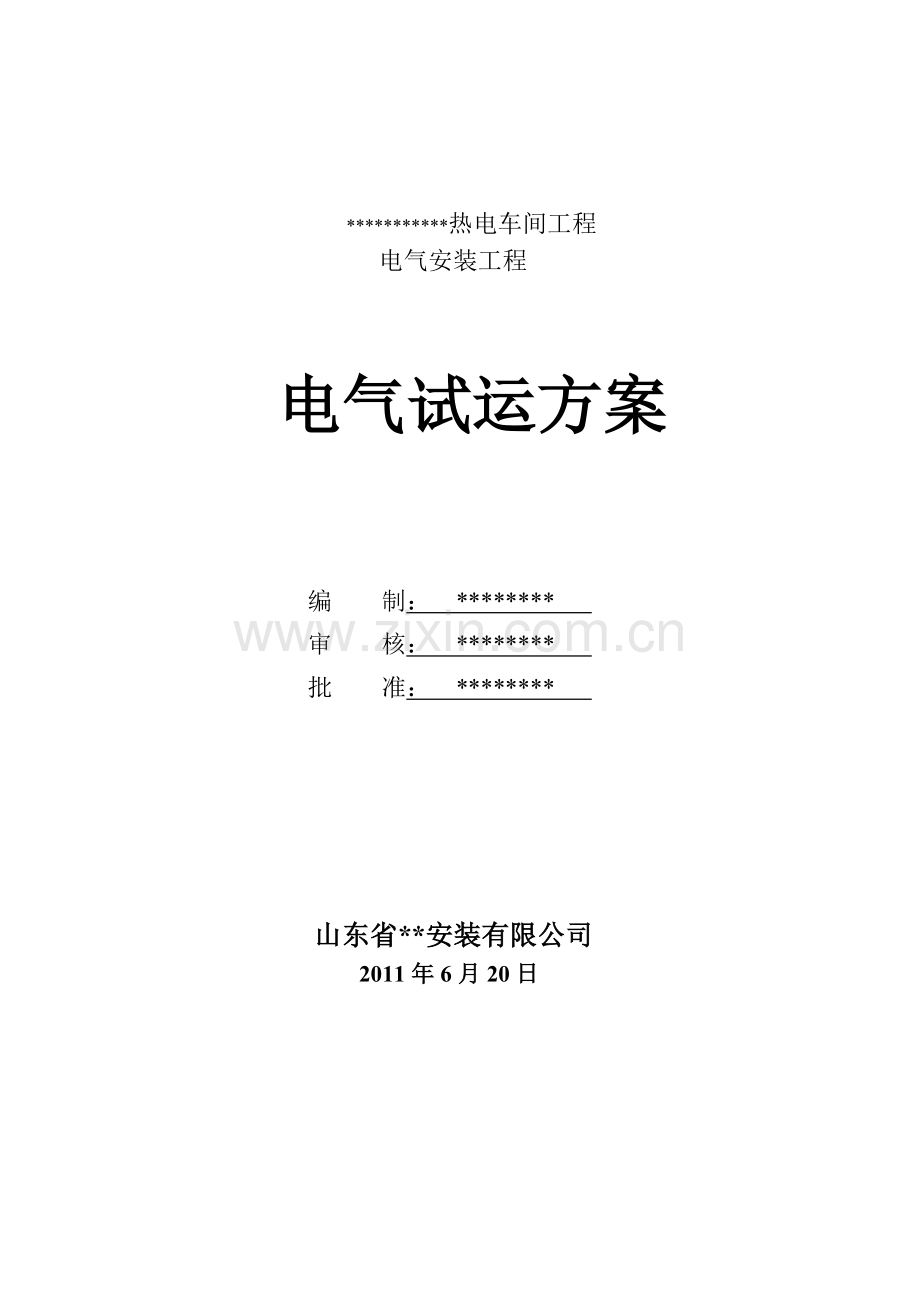

***********热电车间工程
电气安装工程

电气试运方案

编 制： ********
审 核： ********
批 准： ********

山东省**安装有限公司
2011年6月20日

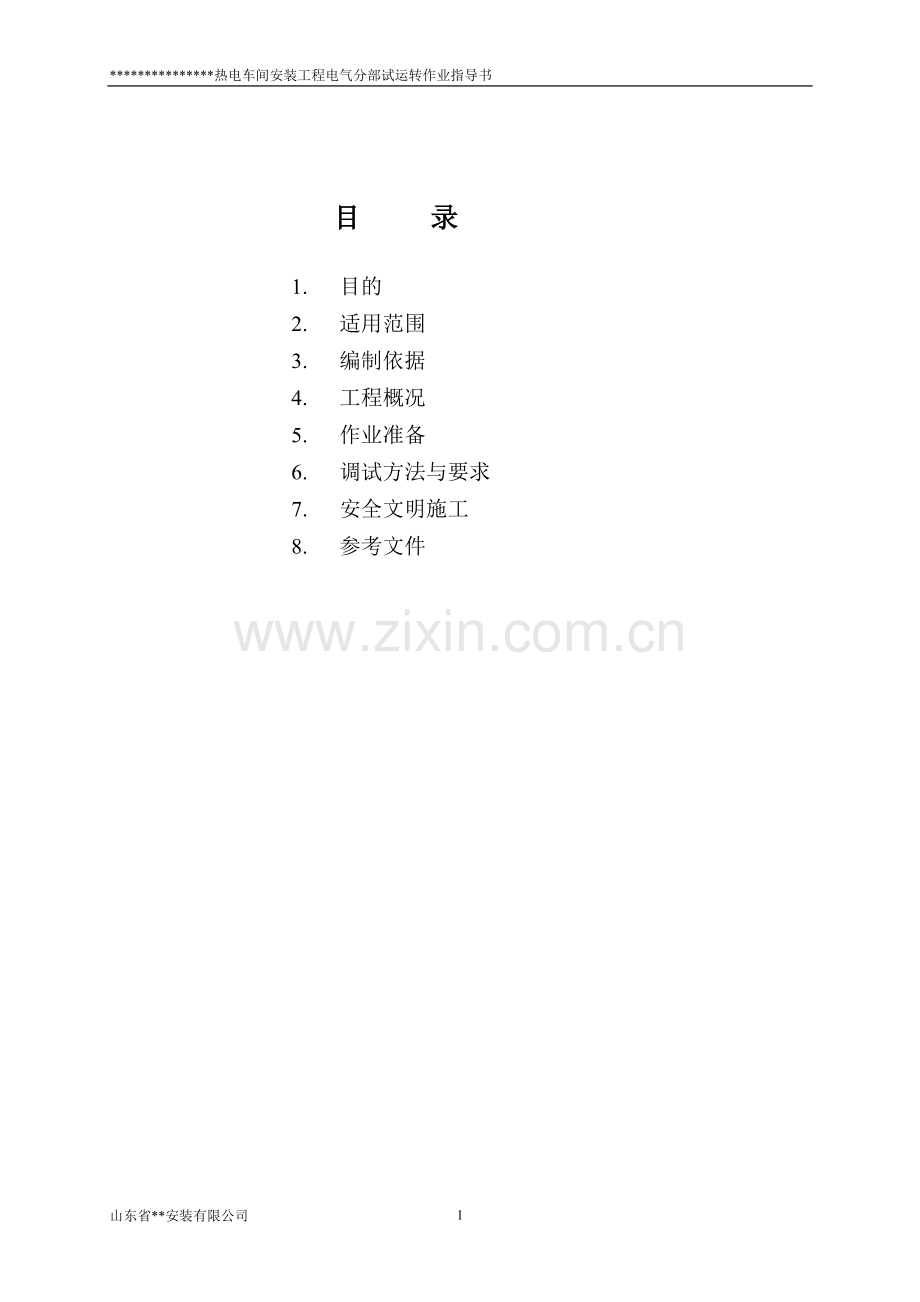

目 录

1. 目的
2. 适用范围
3. 编制依据
4. 工程概况
5. 作业准备
6. 调试方法与要求
7. 安全文明施工
8. 参考文件

1 目的
为了保证***********热电车间电气安装工程电气设备分部试运转中确保设备安全和人身安全，促进工程调试技术水平的提高，以及工程进展的顺利进行。
2 适用范围
适用于***********热电车间电气安装工程范围内所有电气设备的调试及分部试运转。
3 编制依据
3.1 《电力建设安全工作规程》 （火力发电厂部分）
3.2 《电气装置安装工程低压电器施工及验收规范》GB50254-96
4 工程概况
本工程主要包括低压配电柜一、二次回路、电缆、电动机以及母线受电前的检查、调试及带电试运行。
5 作业准备
5.1 文件资料、设备参数等准备齐全。
5.2 参加施工人员必须熟悉施工图纸和设备安装工艺及标准。
5.3 施工工具准备：
钳型电流表（0-1000A） 1只
兆欧表（500V） 1台
万用表 1只
红外线测温计 1只
振动仪 1只
扳手 1套
听筒 1只
6 调试方法及要求
6.1 总则
6.1.1 设备首次送电前，应测量新设备绝缘电阻，并做好记录。
6.1.2 设备送、拉电应由运行人员操作。
6.1.3 设备首次送电前，应填写新设备静态检查表、新设备送电申请单、调试文件，相关资料应以文件包形式整理。
6.1.4 首次送电前，应检查防火封堵、电缆挂牌、核对一次电缆、设备标识等齐全正确。设备清理干净，含有联络母线或母线桥的两段母线应重新进行核相。
6.2 二次回路调试
6.2.1 调试前，应进行的检查：
6.2.1.1 盘、柜上设备检查：
电器元件质量良好，型号规格应符合设计要求，外观应完好，排列整齐，固定牢固，密封良好。熔断器的熔芯规格、自动开关的整定值应符合设计要求。切换压板应接触良好，相邻压板间应有足够安全距离，切换时不应碰及相邻的压板，对于一端带电的切换压板，当在压板断开情况下，活动端应不带电。信号回路的信号灯、光字牌、电铃、电笛等应显示准确，工作可靠。
6.2.1.2 端子排的检查：
端子排应无损坏，固定牢固，绝缘良好。端子应有序号，端子排应便于更换且接线方便。回路电压超过400V者，端子板应有足够的绝缘并涂以红色标志。正、负电源之间以及经常带电的正电源与合闸或跳闸回路之间，宜以一个空端子隔开。电流回路应经过试验端子，其它需断开的回路宜经特殊端子或试验端子，试验端子应接触良好。CT二次回路应无开路，PT回路应无短路。盘、柜的正面及背面各电器、端子牌等应标明编号、名称、用途及操作位置，其标明的字迹应清晰、工整，且不易脱色。
6.2.1.3 开关位置与操作把手位置应该相对应。
6.2.1.4 开关的远方位置指示应与实际位置相符。
6.2.1.5 断路器作操作试验时应采取措施，不得将电源送至负荷处。将开关柜中的小车置于“试验位置”断开电源侧回路中的隔离刀闸，必要时还需解开断路器出线端的电力电缆等。
6.2.1.6 联锁装置的动作应灵敏、正确。
6.2.1.7 备用电源投入装置动作应准确无误。
6.2.1.8 交流电流电压回路应无多点接地。

开始
结束
作业准备
设备检查
回路检查
图纸、资料
仪器、仪表
修改
是否完整
正 确
Ｎ
投入操作电源
分系统试操作
保护联锁试操作
6.2.2 二次回路调试程序

Y

6.3 低压电动机
6.3.1 首次试运转条件：机械安装已验收合格，电动机尽可能与从动装置脱开，电动机本体等已接地，电动机铭牌数据与技术规范中的数据应一致，转子盘动均匀、无异常，电动机清洁度及环境清洁度满足运行要求，电动机绝缘电阻：当P大于50kW时，R>1MΩ，P小于50kW时，R>0.5MΩ，否则应对电机进行干燥处理。加热器电阻也应大于0.5MΩ。
6.3.2 电动机试运过程中，首先点动电动机，以检查其转动方向是否正确，如方向错误，则换相后重新起动电动机，应注意监测起动电流、空载电流，运行中的温度、振动。检查加热器能否自动停止。
6.3.3 电动机正常运行2小时无异常后，停运电动机，并检查加热器能否自动投入。即时通知监理，办理验收签证，并通知有关方面将电动机与从动装置连接起来。
6.4 MCC受电
6.4.1 受电前的检查：盘前后标识齐全，整列盘应有2点接地，盘内电缆挂牌齐全，二次回路绝缘大于0.5M，盘柜内照明装置完善，一次设备电气试验合格，操作及传动试验正确，电源相位正确，防火封堵完善，盘柜清洁，盘内设备接地、二次回路接线标志正确，开关推拉灵活，机械闭锁正确，保护已整定，开关分合闸指示正确，室内消防设施齐全。
6.4.2 带电运行中，应检查测量仪表指示正确，设备是否有异常音响，保护投入率为100%。
6.5 变压器带电试运行
6.5.1 验收检查已结束，试验合格，记录齐全。
6.5.2 变压器空载音响应为均匀翁翁声，温升正常。
7 安全文明施工
7.1 主要危险源分析：触电伤害和设备损害。
7.2 严格执行工作票制度，进行送电和调试作业时，应由专人监护。送、拉电及检修过程中，应认清盘柜间隔，不得走错间隔。
7.3 设备送电前，应确认送电设备及与送电有关的设备已满足送电条件。
7.4 应尽可能避免带电作业，不能避免的带电作业，与带电体间应采取隔离措施，并保持与带电体间的安全净距。
7.5 试运前，应检查设备的绝缘电阻满足规范规定，不满足要求的，不能进行带电试运行。必要的电气和热工保护一定要投入。核对保护定值正确。
7.6 试运行中的设备应加强巡视，检查设备的电流、温度、振动等符合规范要求，如有超过规范规定的应立即报告，如确实需要，立即停止设备，并经检查确认无故障后方可再进行试运。
7.7 试运存在问题的设备，应根据消缺通知单的情况即时进行消缺。
7.8 调试过程中，勿动与调试设备无关的其他设备。
7.9 电流互感器二次回路严禁开路，经检查确无开路时，方可在一侧进行通电试验。
7.10 对电压互感器回路作通电试验时，二次回路必须与电压互感器断开，严防一次侧产生高压伤人，严禁将电压互感器二次侧短路。
7.11 进行与已运行系统有关的继电保护或自动装置调试时，必须将有关部分断开或申请退出运行，必要时应有运行人员配合工作，严防误动作。
7.12 调试工作由调试办公室指挥，由电气调试人员具体实施。
8 参考文件
GB/T9001-2000idt ISO9001：2000《质量管理体系要求》。
国家经贸安全[1999]《职业安全卫生管理体系试运标准》。
Q/DDE—IM01—2002《质量环境职业安全卫生管理手册》
《电气装置安装工程质量检验及评定规程》
《火电施工质量检验及评定标准—电气篇》
电业安全工作规程（发电厂和变电所电气部分）DL50091-92。
电力建设安全工作规程。
设计说明及施工图纸。
***********热电车间安装工程《施工组织设计》
***********热电车间安装工程《电气专业施工组织设计》
《火电优质工程安装质量要求》
《**项目部现场管理制度》
