基坑支护自评报告

4
2020年4月19日
文档仅供参考

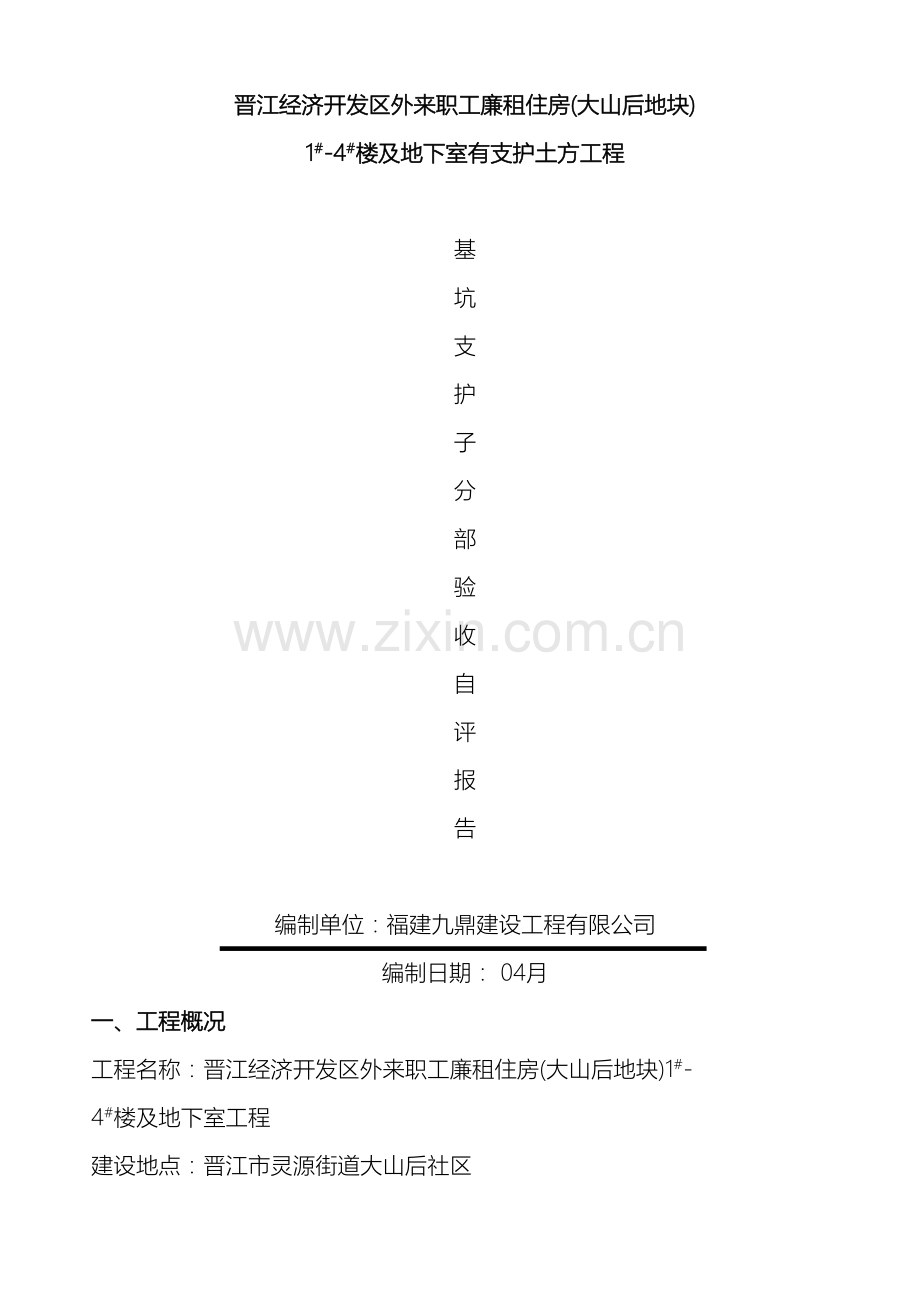

晋江经济开发区外来职工廉租住房(大山后地块)
1#-4#楼及地下室有支护土方工程

基
坑
支
护
子
分
部
验
收
自
评
报
告

编制单位：福建九鼎建设工程有限公司
编制日期： 04月
一、工程概况
工程名称：晋江经济开发区外来职工廉租住房(大山后地块)1#-4#楼及地下室工程
建设地点：晋江市灵源街道大山后社区
建设单位：福建省晋江市工业园区开发建设有限公司
设计单位：福建工大建筑设计院
勘察单位：福建省建筑轻纺设计院
监理单位：福建安华建设工程咨询监理有限公司
施工单位：福建九鼎建设工程有限公司

二、基坑支护简介
1、本工程±0.000相对于41.20m，坑底标高为-6.3m，基坑开挖深度为 5.3m~6.1m。经专家论证基坑支护采用土钉支护体系。
2、本工程按二级基坑设计，基坑结构使用年限为9个月。
3、本工程土方地质构成为：素填土、粉质粘土、中砂、残质砂质粘性土。
4、土方分层分段开挖至下一道土钉以下0.2m，施工第一排土钉喷射砼（C20）；土方分层分段开挖至第二道土钉以下0.2m，施工第二排土钉喷射砼（C20）；重复以上步骤至承台底。
5、土钉设计采用Q235Φ48mm钢管t=2.5㎜分段分层施工，锚杆注浆采用32.5复合水泥，浆体为水泥浆，水灰比为0.45。
6、钢筋网片采用HPB235Φ8mm@200双向、HRB335Φ12mm加强钢筋，具体做法详岩施04基坑支护详图。

三、工程执行技术标准情况：
本工程在施工过程中严格执行了以下施工规范：
1、本工程施工图纸及设计相关文件。
2、《建筑地基基础工程施工质量验收规范》GB50202－ 。
3、《建筑工程砼结构施工质量验收规范》GB50204－ 。
4、《基坑土钉支护技术规程》CECS 96:97。
四、施工过程质量控制情况：
1、针对本工程的特点制定具有实际指导意义的施工组织设计，制定一系列有效的质量及安全技术措施，组织一批精干、富有实践经验的技术骨干组成项目经理部对工程全面负责。
2、熟读图纸和施工技术资料，认真进行图纸自审。
3、制定了采购、施工过程、成品半成品保护、工程质量的检验等各项质量控制计划及措施，严把材料、成品、半成品进场质量关。
4、严格执行“三检制”质量控制制度，分项工程开工前及施工过程中，对有关施工方案、技术措施，在执行前，现场施工员向各班组或执行人员进行书面交底。每检验批都实行“三检”制度，并按程序报监理检查验收。
5、施工时同步做好质控资料，隐蔽验收，各分项工程检验批质量验收和内业资料的收集整理。

五、子分部工程完成情况：
我公司于 1月10日开始进行本工程的边坡开挖及支护工程的施工，至 2月26日施工完毕。
子分部分项工程质量验收自评报告情况：
序号
分项工程名称
检验批数
检查评定情况
1
锚杆分项
6
合格
2
钢筋分项
6
合格
3
混凝土分项
6
合格
4
土方分项
2
合格

六、见证取样送检情况：
钢筋出厂合格证3份 钢筋原材检验报告2份
水泥出厂合格证1份 水泥检验报告3天及28天各1份；
砂检验报告1份 碎石检验报告1份
C20自拌砼配合比设计报告3天及28天各1份
砼试块检验报告（标准养护）：6份

七、砼试块强度评定情况：
砼标号
标养见证
试件组数
平均值
MPa
最小值
MPa
质量评
定情况
综合评定
C20
1
24.8
23.3
合格
合格
C20
1
24.5
23.3
合格
C20
1
24.3
22.5
合格
C20
1
24.2
21.9
合格
C20
1
24.1
22.2
合格
C20
1
26.1
25.3
合格

八、安全和功能检验资料核查和主要功能抽查记录情况：
1、基坑开挖采用动态设计、信息施工，对土方开挖、土钉施工全过程要求进行严格的监测；本工程边坡支护监测由福建省建专岩土工程有限公司进行全程监测: 监测简报共9份。
（1）深层侧向位移：共14点位移速率未超出预警指标（5㎜/d）。
（2）基坑、道路沉降:共7点；道路沉降速率均小于1.0㎜/d。
（3）已有建筑物沉降：共15点沉降速率均小于1.0㎜/d，在预警值内。
（4）表层水位位移：共11点位移速率均在预警值范围内，各位移速率均小于1.0㎜/d。
（5）地下水位观测：共3点未发现异常情况。
2、锚杆抗拔试验：
本边坡锚杆委托福建省永正工程质量检测有限公司进行锚杆抗拔试验检测报告1份：共检测8根锚杆，锚杆抗拔力均达到设计要求。
3、砼厚度采用钻芯法取孔检测共1份：共测75点，厚度均值满足设计要求。
经抽查，安全和功能检验资料完整，主要功能抽查符合要求。
九、观感及质量评定情况：
经检查已按设计文件和国家现行施工规范施工。施工质量符合设计及规范要求，有关安全及使用功能检测均符合要求，观感质量好，按《建筑工程施工质量验收统一标准》GB50300— 进行评定，质量评定自评为“合格”。

质 检 员：
项目技术负责人：
项 目 经 理：
福建九鼎建设工程有限公司
04月
