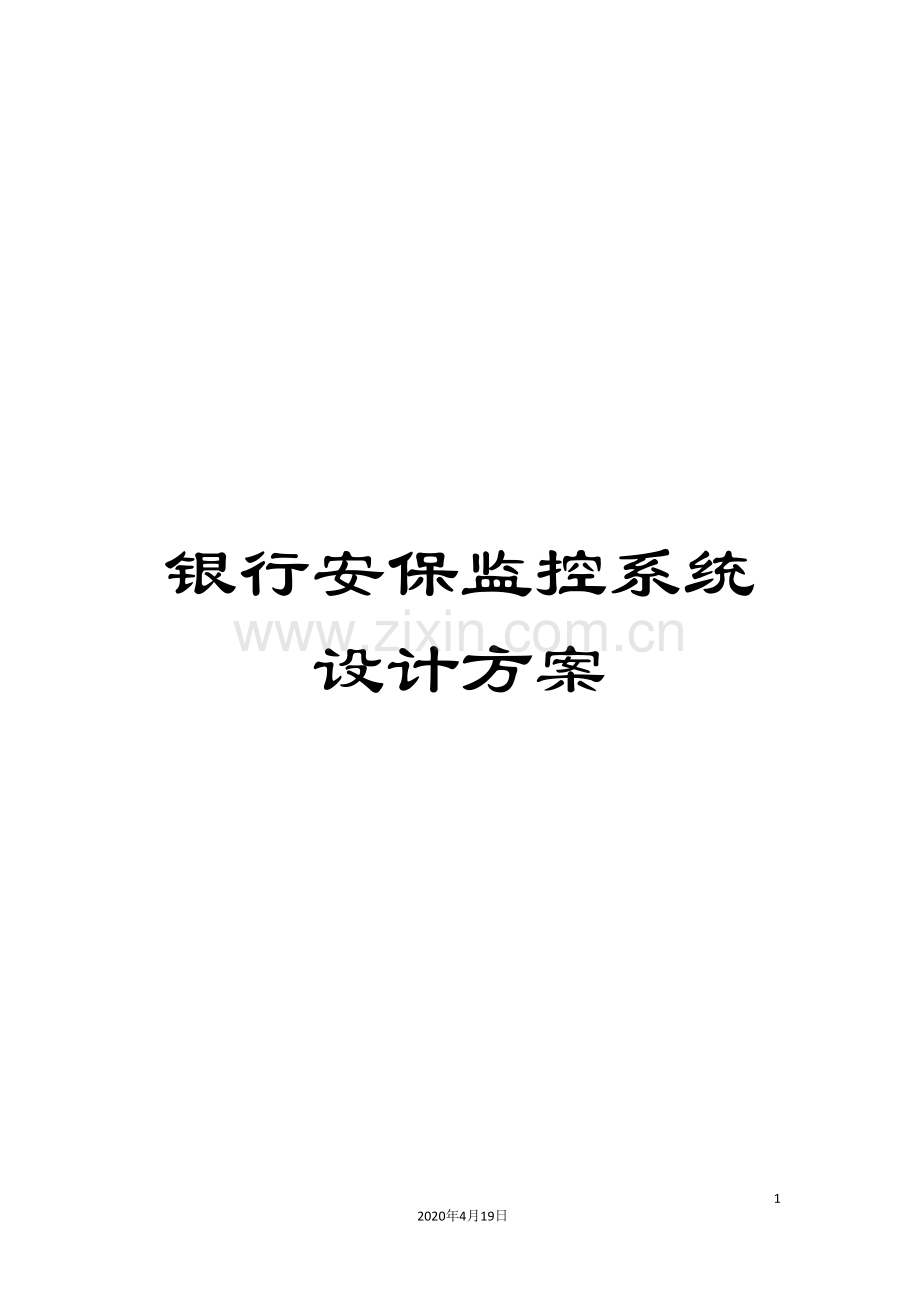

银行安保监控系统设计方案

25
2020年4月19日
文档仅供参考

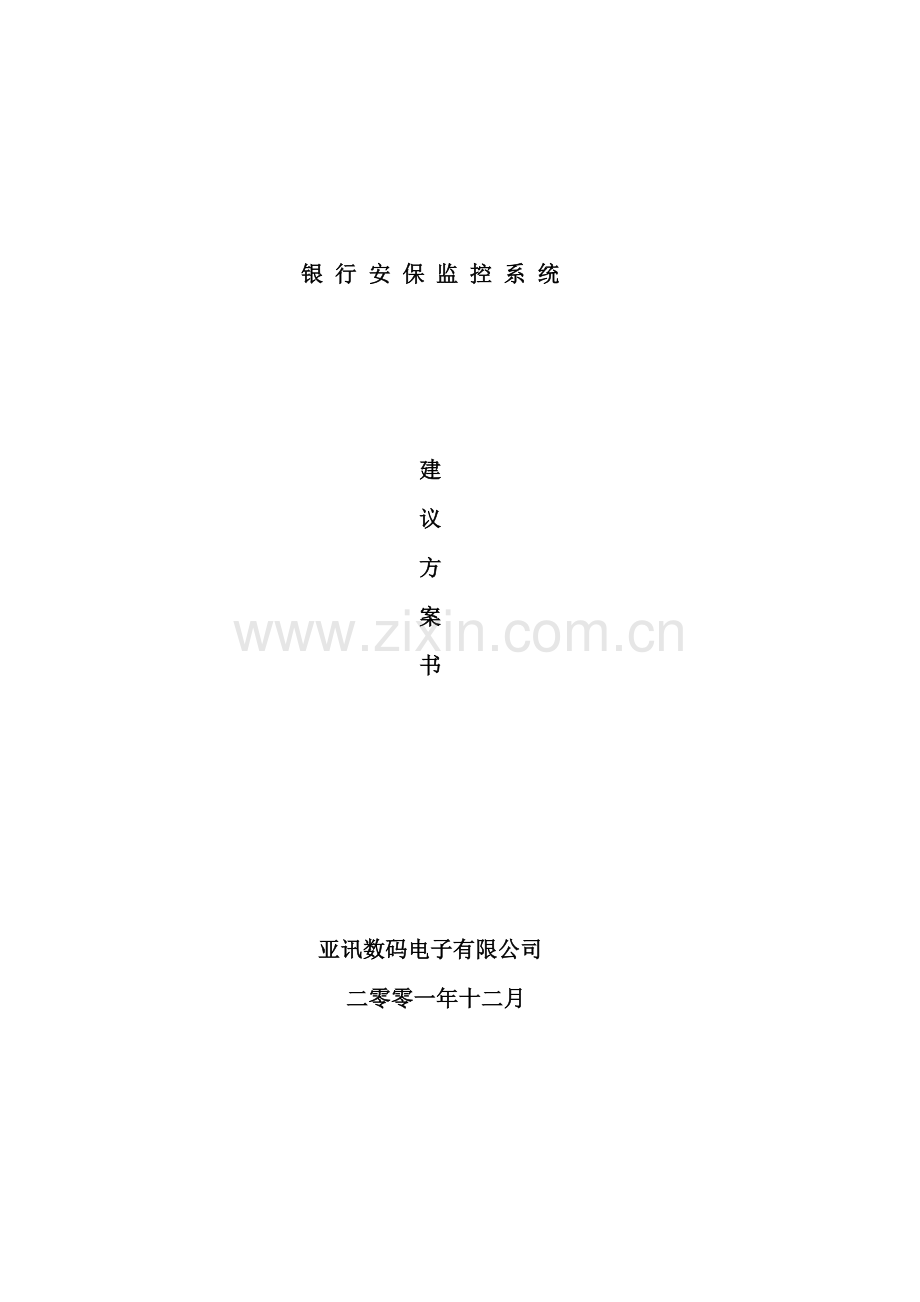

银 行 安 保 监 控 系 统

建
议
方
案
书

亚讯数码电子有限公司
二零零一年十二月
目 录
(一)前言

(二)数字监控系统简介

(三)数字监控系统设计原则

(四)系统特点

(五)全数字智能监控系统设计方案

(六)系统的构成

(七)系统的主要功能和使用方法

(八)系统的日常维护与售后服务

(九)主要设备清单

一 、前言
如何保证银行正常营业秩序及其营业安全是银行系统在当前情况下必须重点考虑的问题,确保银行系统正常的运行也是众多厂商的责任.我们根据湖南省农行大楼的要求,本着高水准、高质量的要求,提高产品的性能价格比,设计了该系统的总体方案。
当前,保安电视监控系统正日益受到人们的广泛重视和应用,其产品的种类和档次也越来越多。本系统采用亚讯AD300B数字监控主机为主,结合数字压缩技术,具有可靠性高,可扩展性强,图像质量好,性价比高等优点;除满足农行项目需求的各项功能指标外,还具备区别于其它同类产品的各项优势功能,这些功能的实用性更全面的满足了银行用户安保监控工作的需求,其先进性更符合未来监控设备发展的趋势。这些功能的完善将为银行保卫部门人员的工作带来极大的便利和高效。
正如VCD影碟机取代了传统的录像机一样,数字智能监控系统具有传统的模拟监控系统无法比拟的优越性,能够堵塞安全漏洞,以及消除因工作人员的失职而引起的纠纷,为突发事件提供证据,很好地保护投资者的利益。
二、数字监控系统简介
计算机数字监控系统是监控报警业界的新型产品,它将数字化视频图像记录与多画面图像显示功能和监视报警功能结合在一起,将逐步取代传统模拟式多画面分割器和长时间录像机,具有灵活方便等特点。
亚讯AD300B系统在此基础上,采用高档的工业控制微机,专业的视频采集压缩卡,专门开发的软件,达到多画面图像的实时显示和回放,并可对云台和镜头进行控制,配之以良好的人机交互界面,便构成了以计算机为核心的数字式监控报警系统。系统结构如图所示:

视频图像
VGA
显示器

压缩处理
硬盘记录
云镜控制
分割显示
报警控制
日志查询

AD300B
主机

带云台摄
像机组

控制信号
鼠标键盘

报警探测器
报警解码器
局域网传输

报警输出

亚讯AD300B系统的主要功能:
1. 每台主机可最多输入16路音、视频信号
2. 可从多路摄像机的输入图像中任选一路或多路在屏幕上作画面动态显示
3. 采用大容量硬盘对图像作数字化记录
4. 数字化硬盘存储及视频解压缩功能,能够完整的记录下摄像机的高清晰度画面,使画面回放时也能达到极高的清晰度。
5. 多画面分割显示
6. 控制云台和镜头的运动
7. 响应报警及连动输出功能
8. 图像经硬件压缩后经过局域网远程传输,接收端经过软件解压重现画面。
9. 正版WINDOWS 运行环境,高度稳定
10. 建立值班操作日志 ,记录所有操作动作, 便于维护和检查工作
11. 交接班、值班情况、值班操作全过程由计算机进行管理,方便查询,利于管理
12. 多通道实时监听,且可经过鼠标完成任意通道选择,便捷操作、高效工作
13. 多工智能操作(监视、记录、回放、控制、备份同时进行),
14．图像清晰度可独立调节,并能快速复制到所有各路
15．实时监控图像单幅抓拍、全屏抓拍;回放图像动态抓拍、静止、动态放大
16．系统能够兼容安防监视和柜员监视,对每个摄像机可分别设置保存空间位置及大小;可分别设置保留时间长短
17．全自动操作,系统可对每台摄像机一周内所有时段制定录像计划,可对每个报警探头一周内所有时段指定布防计划,按计划进行布防
三、全数字智能监控系统设计原则
监控系统设计的好坏以及使用的可靠性直接影响用户的切身利益、关系到人力和物力资源的安排与配置的合理性,甚至会产生巨大的社会影响,本系统设计时从以下几个方面考虑:
1. 充分考虑用户的各种具体要求和当地的具体情况。
2. 采用了当今世界最为先进的计算机全数字化压缩监控系统,具有传统的监控系统无法比拟的优点,能够堵塞安全漏洞以及消除因工作人员的失职而引起的纠纷,为突发事件提供证据,很好地保护投资者利益。
3. 系统具有高度的可靠性和工作的连续性,极大程度地减少了用户的维护工作量。
4. 系统可扩展性、伸缩性很强,使用非常方便。
5. 设计时充分考虑了日常可能发生的各种突发事件,灵活性强。
6. 比较合理的造价。
四、系统特点
本监控系统采用了当今世界先进的全数字化的计算机压缩技术,具有传统的”模拟”方式的监控系统无法比拟的许多优点。能够完全自动地对监控对象进行永不间断的全程监控,并能够非常方便地查询任一时间,任一地点的现场图像和声音,为彻底解决安全问题提供了有力的措施,取代了传统的模拟方式的监控系统,并能在相当长的一段时间保持领先地位,提高了用户的投资效益。
计算机数字监控系统,采用高性能的计算机,取代了传统的”模拟”方式的监控系统所需的大量监视器、录像机、图像分割器、解码器、视频切换器及矩阵系统等设备。这不但降低了系统的造价,使得系统简单化,易于操作维护,而且还大大提高了系统的可靠性,由于本系统采用了先进的数字处理技术,使得图像质量更高,更易于保存。
本系统的软件,能够提供强大的图像处理功能,调节图像的亮度和对比度等,能得到高质量的被监控对象的图像,而且能够将图像保存为通用格式,在专业图像处理软件中进行进一步的处理。
该系统能够将所摄对象的图像经过数字压缩技术录存于计算机硬盘中,对被监控对象自动地永不中断地进行监控,系统自动循环,不需人工干预。不但节约了大量的录像磁带,而且还能够经过普通打印机将所录图像打印出来。
该系统独有运动目标检测技术,基于数字技术的动态检测技术,能够在画面上直接用软件进行区域设防。系统自动检测画面上目标的变化,根据变化率进行录像。
以上所述的特点,都是传统的”模拟”方式的监控系统所无法比拟的。
五、 设计方案

5、1本方案设计执行标准
1. GB50198-94 民用闭路监视电视系统工程技术规范
2.GA/T75-94 安全防范工程程序与要求
3.GA/T74-94 安全防范系统通用图形符号
4.GB/T16676-1996 银行营业场所安全防范工程设计规范
5.公安部公共安全防范工程管理暂行规定
6、<建筑电器设施设计施工标准>

5、2 用户功能要求和方案实施现场的一些基本情况

l 监控区域为金融系统的营业场所,包括进出通道、现金交易柜台、营业大厅、金库、值班室、机房等重点场所。
l 行领导、保卫处长、支行主任设分控台,有控制全系统的权限,可经过控制中心对各子系统和所属行进行监督和检查,可根据需要赋予中心值班人员相应操作权限。
l 值班人员在其操作权限内,可对所监控区域进行布防和查看。
l 报警发生后,系统自动响应报警,并记录下相关图像。
l 金库内的防入侵报警器24小时布防,有人进入即自动录像,人员退出后,自动停止录像。
l 可多画面同时显示,并可对重要图像进行放大。
l 操作员可经过VGA显示器进行图像监视,报警器单点或多点布撤防。
l 系统具备强大的安全管理功能,可自动生成大量的安全记录。
l 系统具备强大的远程监控功能,可利用计算机网络进行远距离图像传输。
l 有关领导或部门经过机关局域网,根据权限的不同,可进行图像切换、云台控制等操作,达到对值班人员或岗位进行监督和随时了解情况。
l 系统整体布局合理、操作使用简单、维护保养方便。
l 前端设备及线路安装隐蔽安全、系统接地良好,符合技术要求。
l 系统可实现无人值守,自动布防、自动运行、自动摄录、自动报警。
l 能实现分级权限控制和分级密码设置,达到监控图像和远程视频信号传送稳定、清晰,动态性能良好。

5．3 方案设计
因为本银行为有金库的专业银行,因此监控防范的重点是围绕金库为中心,对接款通道、现金交易柜台、营业室等进行全方位的监控。又因摄像机位置选择的好与坏,直接关系到整个监控系统能否达到预期的功能要求和设计目标。在此问题上,经过仔细的观察和认真征求用户的意见和建议,初步决定以下表的位置对应关系来布置摄像机。

摄像机镜头配置表(以8个摄像机为例)
设备
位置
摄像机
镜头
品牌
型号
数量
品牌
型号
数量
金
库
接款通道
Panasonic
松下
WV-CP460
1
Avenir
精工
SSG06036G
1/3＇＇6倍二可变
1
金库内
Panasonic
松下
WV-CP460
1
Avenir
SSE0412手动光圈
1/3＇＇4.0mm
1
1#出纳柜
Panasonic
松下
WV-CP460
1
Avenir
SSG0612G自动光圈
1/3＇＇6.0mm
1
2#出纳柜
Panasonic
松下
WV-CP460
1
Avenir
SSG0612自动光圈
1/3＇＇6.0mm
1
1#会计柜
Panasonic
松下
WV-CP460
1
Avenir
SSG0612自动光圈
1/3＇＇6.0mm
1
2#会计柜
Panasonic
松下
WV-CP460
1
Avenir
SSG0612自动光圈
1/3＇＇6.0mm
1
营业大厅
Panasonic
松下
WV-CP460
1
Avenir
SSG06036G
1/3＇＇6倍二可变
1
大门
Panasonic
松下
WV-CP460
1
Avenir
SSG06036G
1/3＇＇6倍二可变
1

鉴于银行在安全运行、正常营业方面的重要性和特殊地位,它对监控报警系统的稳定性和可靠性提出了很高的要求。监控报警系统的设计与实施其主要目的是为了预防银行内发生意外事故,由监控系统报警并及时通知银行中的有关人员以免造成损失;防止冒领钱款、非法抢劫、偷盗等事故的发生;万一发生事故,记录下不法分子现场作案的证据。另外,安装上监控系统后,能够对违规人员进行监督和录像,对其能够产生一种威慑力量,增加银行营业安全。当监控系统满足了上述基本要求后,还要考虑到它的易用性和操作的简单性。
考虑到柜台交易时,双方语音资料在日后查证时的重要性,在交易柜台处配备监听头,采集现场声音传送到监控主机的音频输入接口,经过在主机的设置,可实现同步录音、现场监听的功能 ,及时了解现场情况。
为了防盗,在金库、柜台、大厅中的摄像机加装三技术防盗报警探测器。报警信号传送到监控主机的报警输入接口,经过在主机端的设置,启动报警装置,及时通知值班人员,采取相应措施,阻止其破坏行为和记录下她实施破坏行为的过程,为日后的取证工作提供方便。

相对于传统的模拟监控系统来说,数字监控系统拥有一个模拟监控系统所无法比拟的优势,那就是远程传输、远程控制。借助于用户单位已有的内部网络,只需将一条网线接入监控主机就能够实现在内部网络的任意一台计算机上实现远程监看、远程控制(需经主机端授权,同时远程监看端计算机要安装相关软件,并对其配制有一定要求)。

六 系统的构成
本系统由AD308B监控主机、报警解码器、云台解码器、操作控制台、UPS电源、VGA显视器、摄像机、支架、防护罩、云台、视频打印机(可选)等组成。本方案考虑到实际情况,采用数字压缩技术,减少了以往模拟系统相关设备,如画面分割器、矩阵等设备,为大幅度降低系统造价提供了可能性,对于现已有多媒体监控系统只需添加系统监控主机,并对现有监控系统略加改造即可。这样本系统即能够经过本单位内的局域网进行图像、信号的远程传输和控制,同时,可实现对银行中人员进出情况的实时准确的纪录,为将来有可能涉及到的调查取证工作提供方便,实时的图像监视对于不法分子起到震慑效果。另外,银行有关领导或部门经过本单位内的局域网进行远程联网(运行网络端软件),根据所设权限的不同,可进行图像切换、云台控制等操作,达到对值班人员或岗位进行监督和随时了解情况;本系统等程序化运行,可实现无人值守,自动布防、自动运行、自动摄录、报警联动

七、系统的主要功能及使用方法
1、系统的主要功能
l 系统能自动地经过摄像机进行摄录,进行实时显示。系统平时的显示方式为多画面显示,监控人员能够任意放大观看任意摄像机的画面。每天不同的时段、星期几、每月的几日到几日,能够有不同的设置参数,即系统能够按时间划分不同的工作模式。系统也能够实现无人值守。
l 经过调整带云台摄像机,能够清楚地看到视场中的情况,分辨出进出物体。
l 录入的图像数字化压缩存贮在计算机硬盘里,压缩比可用进行调整。存贮的图像文件自动循环删除,硬盘中录像资料像保留的时间取决于:硬盘空间大小、图像分辨率、图像压缩比等,还能够根据用户需要,加大硬盘以扩展存储时间,或增加其它外存设备。
l 系统能够随时方便、即时地检索、回放记录存贮的图像,如可按时间、地点(摄像机号)或内容进行检索和回放。回放图像稳定、清晰,可重复读写,不存在传统监控系统中所存在的录像带的信号衰减和磨损问题。
l 系统利用计算机强大的图像处理功能,可对采集的图像进行处理,包括画面修改、编辑、调节、放大、缩小以及打印等等;也能够将图像保存为通用数据文件格式,用其它专业图像处理软件进行处理。
l 全数字智能监控系统有安全密码,没有权限的人员将不能对监控系统进行查询、设置系统、删除文件等操作。系统一旦遇到意外断电时,能够自动恢复工作。
l 系统可选配报警解码器,能够连接主动探测器或被动式紧急按钮,增加对突发事件的报警录像功能。
l 系统独有运动目标检测技术,能够在画面上直接用软件进行动态区域划分。
l 系统能够与其它计算机联网。
l 开机后,系统可直接进入监控状态。
l 计算机能够同时存储并显示来自8个摄像机所捕获的全部动态画面。
l 计算机硬盘存储图像。系统将摄像机记录的图像压缩储存在计算机硬盘上,无终止缓冲技术使计算机硬盘自动循环记录,自动保留存储图像。
l 该系统克服传统系统的不足,具有良好的人机界面,使操作更加简单易学,更加直观,日常维护更加容易。系统设置简单直观,能够根据时间、日期及报警输入等的具体要求,对每一个摄像机的记录情况进行设定。由于采用计算机控制,只要事先设计好,就能够实现全自动化管理,程序化运行,从根本上实现无人值守。
2、具体设定包括:
l 录像帧速、质量根据用户要求自行设定。
l 设定定时录像时间及日期(如:工作日或假日)。
l 设定报警联动相关录像通道、报警输出等,在出现突发事件时,使系统自动对现场进行实时视频捕获和报警输出,如110自动拨号、启动警号等,使防范工作更安全、周到、而且以后能够利用数据库进行任意查询。
l 操作员可在系统正常工作状态下实时观察事件发展状况,或者仅用鼠标单击某一窗口,即可全屏实时观察事件发展状况。
l 本系统提供密码设置。出于对系统保密性的要求,系统管理员能够设置密码,确定进入系统的许可优先级和使用权限,由系统管理员亲自管理,她人无权删改。每一次操作,如:停止捕获、开始回放、改变参数、退出某一程序等,都需要键入操作人的密码。提高了安全等级,有效的防止内部人员作案。存储在计算机硬盘上的报警文件,在正常的硬盘自动循环记录过程中不会被自动删除。
l 系统能够经过网络与其它计算机连接。如:自动将系统的工作状态传输到远端的计算机上,同时,也能够从远端的计算机,控制本地的云台、镜头。

3、回放方式下的系统特点:
l 根据记录的文件菜单进行多层次的检索,如:查看任意摄像机、在任意日期任意时间段内对事件记录的文件以及文件的容量。记录的文件可分为三组录像方式:手动录像;报警触发录像;定时录像。
l 选择了您所想要查看的时间段内的文件之后,第一帧画面将显示在监视屏上,能够进行单帧、正常、1/4倍速、1/2倍、2倍速播放。
l 经过计算机显示器等外接设备来详查事件发展过程,能够马上再现所有存储的图像,能够对所需要的画面进行图像放大、缩小、冻结、检索等图像质量处理,以获得更好的识别。亦可将所需要的画面以压缩或非压缩的形式存储至软盘或可写光盘上,经过普通或打印机打印出来,利用网络将图像传输至另一个计算机,传真机及远端任意地点。

4、系统配置:
AD308B监控主机 :WIN 操作系统、128M内存,Celer800CPU以上,32M显卡、80G系统硬盘、专用压缩采集卡,工控机箱,专用软件,
5、系统技术参数:
Ø 图像尺寸:PAL:352× 288,
Ø 录像帧速:1、6、12、25帧/秒可调
Ø 图像压缩
标准 MEPG1 6～12KB/帧(352× 288)
Ø 显示颜色数量:32位真彩
Ø 录像方式:手动录像、定时录像、报警触发录像
Ø 标配硬盘:80GB硬盘
Ø 视频输入:视频输入数量:1～16路
输入阻抗:75Ω
视频格式: PAL
Ø 输入电压:AC210—240V 50HZ
Ø 系统电源:300W以上
Ø 报警触发器及输入/输出
传感器输入:常开、常闭式报警传感器与系统连接,出现特殊情况激活触发器,分别与单个或多个摄像机任意连接,进行连动报警。
Ø 传感器输入数量:8个
Ø 传感器输出数量:1个
Ø 串行触发器:由软件控制的触发规则
Ø 视频捕获
16路单独设置视频报警区域
防范目标大小,敏感度可调
可连动录像、可单独设置报警录像速度
l 回放检索
按时间、摄像机分别检索
可单帧查询
Ø 工作环境
温度:-30° C ~ +50 °C
湿度:10 %—90%
周围噪声:‹50dB ASPL
本系统利用计算机数字压缩技术对目标范围进行实时监控、录入和再现。此系统价格低,性能可靠,维修和保养简便。它能不间断地监视、摄录目标范围内全部内容,并把所捕获图像进行实时压缩记录到计算机硬盘中。同时,系统也具备与报警传感器或紧急事件按钮相连接的报警监控录入功能和运动目标检测功能。

6、该系统有如下的优点:
Ø ◎ 此监控系统是以PC机为基础的硬件数字压缩监控系统,可随计算机的不断升级而升级,再发展潜力巨大。
Ø ◎ 全自动或经过报警触发器启动并以数字化方式录入所有摄像机所捕获的图像内容。能够循环扫描每部摄像机(黑白或彩色),扫描各摄像机的间隔时间软件可调;像素分辨率软件可调;报警后可切换为单路或某几路高速录像,并在软件预设置的时间后,切换回平时的循环扫描方式;捕获存储最高速度可达到30帧/秒(单路)。
Ø ◎ 可在计算机屏幕上直接控制云台和镜头。
Ø ◎ 经过电脑监视器来详查事情发生过程,能够马上再现所有存储的图像,并经过系统图像处理功能对画面进行处理以便识别。也可经过普通打印机打印出来,或经过调制解调器将图像传送到世界任何地方。
Ø ◎ 计算机硬盘存储图像。此系统将摄像机记录的图像画面全自动数字压缩保留在计算机硬盘上,无终止缓冲技术使计算机硬盘自动循环,月复一月,年复一年的无休止使用。
Ø ◎ 在一个计算机屏幕上可同时显示来自四个、九个直至十六个摄像头的全部图像,并可对其进行图像冻结、放大、缩小等操作。
Ø ◎ 可在原有的监控系统基础上升级或改装,并保留部分原有设备不至于浪费。

八、日常维护与售后服务
本系统在设计时,充分利用了计算机方面的成熟技术,正如计算机本身一样,系统具有高度的可靠性,日常维护的工作量非常少,而且在设计时充分考虑了系统的扩展性和升级等情况。提高了投资者的资金利用率。本公司提供对该系统免费保修一年的服务,对保修期内出现的问题,在接到用户求援信号后,一般情况下24小时内做出响应,特殊情况下,72小时内解决问题。保修期后,提供优质服务,只收所需更新部件的成本费用,对本公司所开发的软件,提供免费升级的服务。
九、 主要设备清单
单位:人民币元
序号
名称
型号
产地
数量
单位
单价
总价
1
摄像机

日本

台

2
摄像机电源

合资

个

3
6倍3可变
C
日本

个

4
镜头

日本

个

5
室外摄像机护罩

台湾

个

6
显示器

合资

台

7
全方位室外云台

台湾

个

8
全方位室内云台

台湾

个

9
云台室外支架

合资

个

10
室内摄像机护罩

合资

个

11
解码器

国产

个

12
监控系统主机

进口

套

13
网卡

块

14
视频缆线
SYV75-5
国产

米

15
控制线缆

国产

米

16
门磁

国产

个

17
双鉴探测器

国产

个

18
接警主机

国产

台

19
手动报警按钮

国产

个

20
脚挑开关

国产

个

21
集线器

国产

个

22
玻璃破碎探测器

国产

个

23
电源线

国产

米

24
接插件

国产

个

25
附件、工具

国产

26
合计

27
运保费

28
安装调试施工费

29
税金

30
总计

备注:1、 此报价为人民币报价,有效期至 12月31日。
