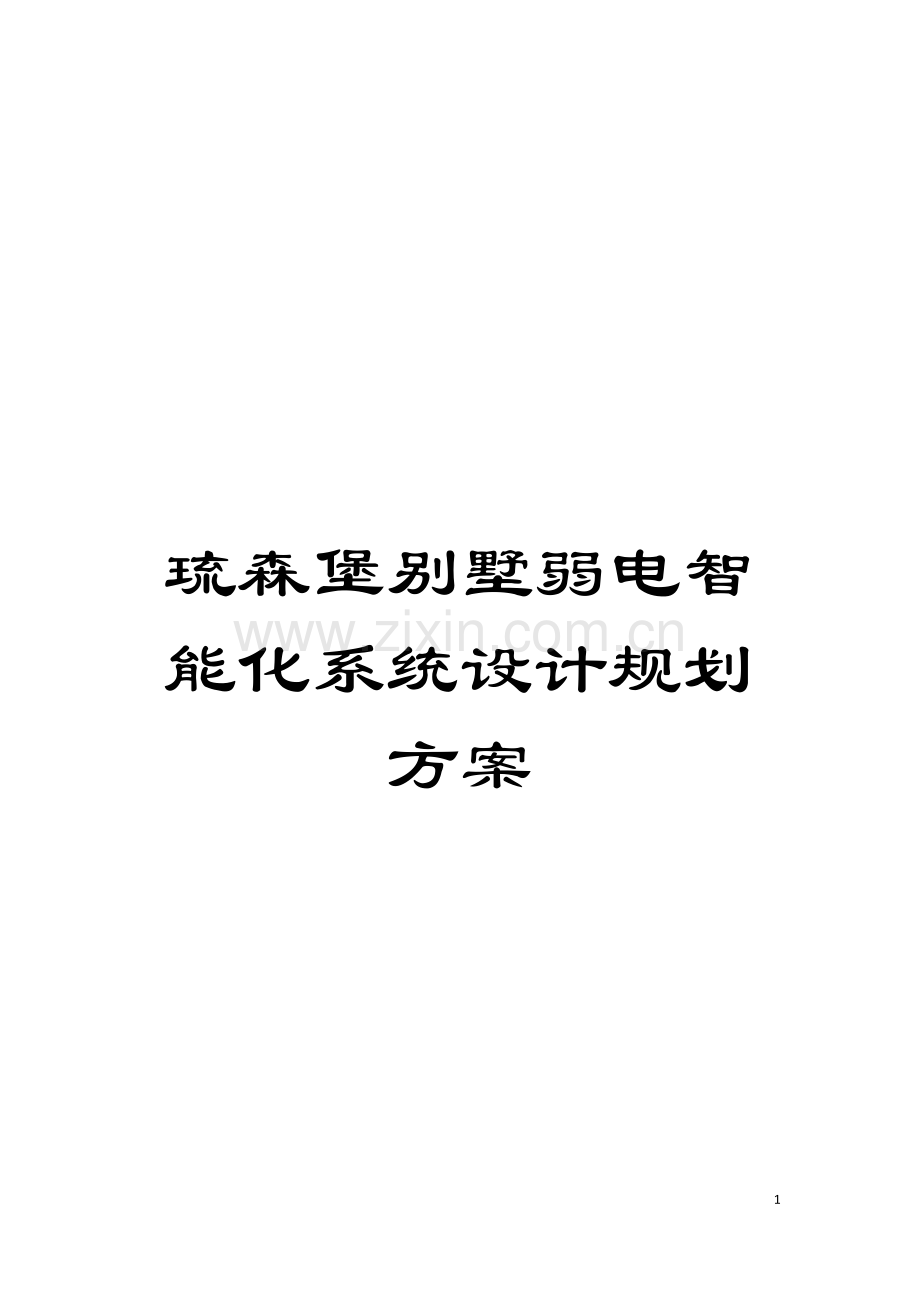

琉森堡别墅弱电智能化系统设计规划方案

73

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

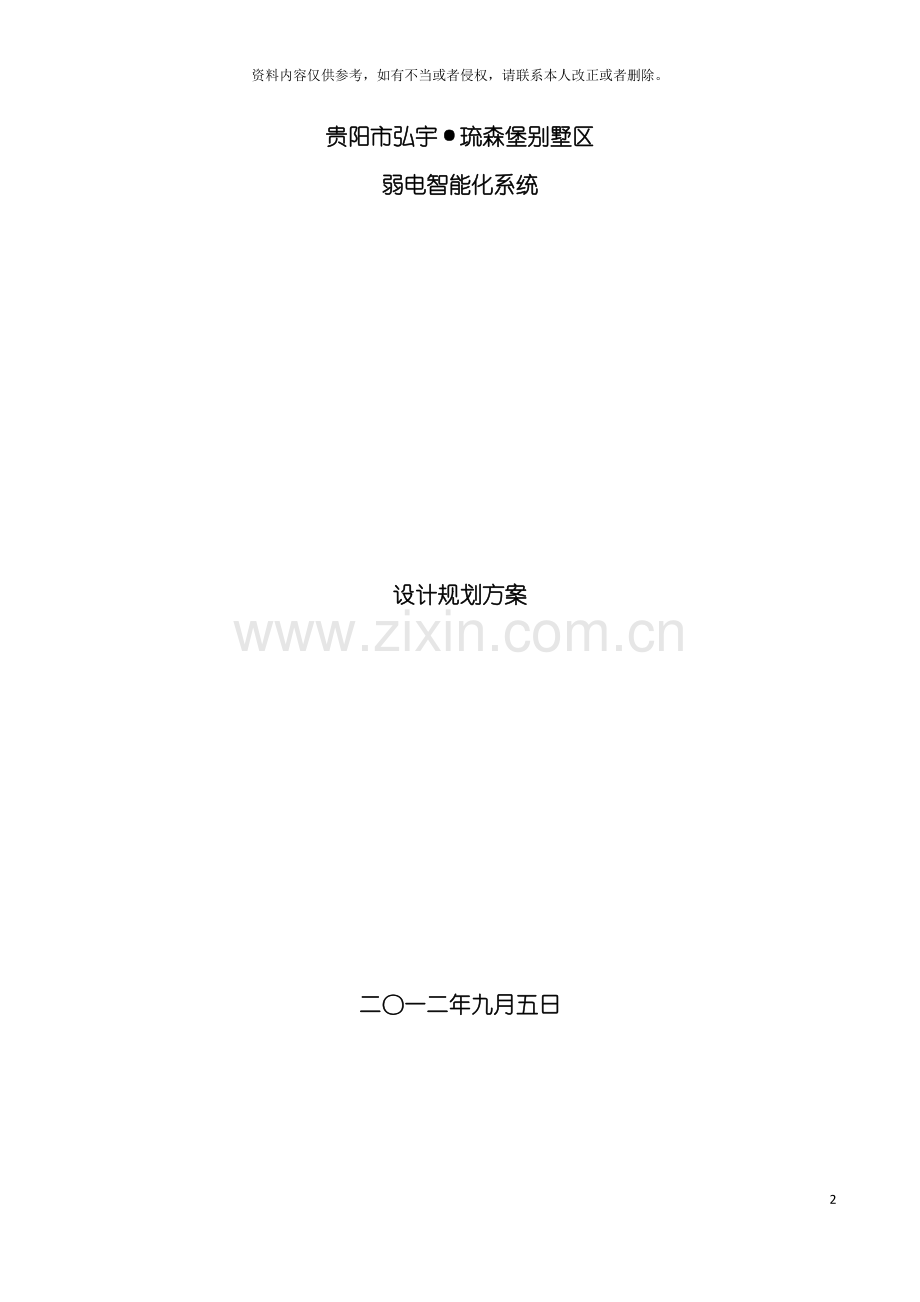

贵阳市弘宇·琉森堡别墅区
弱电智能化系统

设计规划方案

二〇一二年九月五日

目录
一、 工程概述 6
1、 项目概况 6
2、 项目规划总平面图 6
3、 项目综合技术经济指标 6
二、 智能化整体设计指导思想 7
三、 智能化整体设计原则 7
四、 工程建设目标 8
五、 设计依据及标准 9
六、 智能化系统设计范围 10
七、 各系统功能及产品阐述 10
1、 周界防范系统 10
1.1、 系统原理及功能介绍 10
1.2、 系统结构 11
1.3、 系统主要设备性能参数 12
1.3.1、 可编址控制报警主机 12
1.3.2、 50米四光束红外对射探测器 13
2、 闭路电视监控系统 14
2.1、 系统原理及功能介绍 14
2.2、 系统结构 16
2.3、 系统主要设备性能参数 16
2.3.1、 智能球型摄像机 16
2.3.2、 彩色红外一体化摄像机 17
2.3.3、 电梯半球摄像机 18
2.3.4、 红外半球型摄像机 19
2.3.5、 日夜型彩色摄像机 20
2.3.6、 130万网络高清超低照度枪式摄像机 21
2.3.7、 混合高清数字硬盘录像机 22
2.3.8、 数字硬盘录像机 25
2.3.9、 视频矩阵 26
2.3.10、 46寸液晶监视器 28
2.3.11、 22寸液晶监视器 29
3、 公共广播系统 31
3.1、 系统原理及功能介绍 31
3.2、 系统结构 31
3.3、 系统主要设备性能参数 32
3.3.1、 数码编程分区控制器 32
3.3.2、 寻呼话筒 33
3.3.3、 报警信号发生器 34
3.3.4、 纯后级广播功放机 34
3.3.5、 前置放大器 35
3.3.6、 仿真岩石园林音箱 36
4、 楼宇可视对讲系统 36
4.1、 系统原理及功能介绍 36
4.2、 系统结构 37
4.3、 系统主要设备性能参数 38
4.3.1、 可视对讲单元门主机 38
4.3.2、 围墙机 38
4.3.3、 彩色可视对讲分机 39
4.3.4、 楼层分配器 39
4.3.5、 可燃气体报警探测器 40
4.3.6、 紧急报警按钮 40
5、 智能停车场管理系统 41
5.1、 系统原理及功能介绍 41
5.2、 系统结构 43
5.3、 系统主要设备性能参数 43
5.3.1、 停车场出入口票箱 43
5.3.2、 停车场出入口道闸 45
5.3.3、 远距离读卡器 47
6、 门禁控制系统 48
6.1、 系统原理及功能介绍 48
6.2、 系统结构 50
6.3、 系统主要设备性能参数 50
6.3.1、 嵌入式门禁控制器 50
6.3.2、 IC卡发卡器 52
6.3.3、 485通信转换器 52
6.3.4、 读卡器 53
6.3.5、 电锁 53
7、 电子巡更系统 54
7.1、 系统原理及功能介绍 54
7.2、 系统结构 55
7.3、 系统主要设备性能参数 55
7.3.1、 巡更棒 55
7.3.2、 巡更地址钮 56
7.3.3、 人名钮 56
8、 多媒体信息发布系统 56
8.1、 系统原理及功能介绍 56
8.2、 系统结构 57
8.3、 系统主要设备性能参数 57
8.3.1、 多媒体信息显示终端 57
9、 电梯五方通话系统 60
9.1、 系统原理及功能介绍 60
9.2、 系统结构 60
9.3、 系统主要设备性能参数 60
9.3.1、 对讲主机 60
9.3.2、 对讲分机 61
9.3.3、 机房分机 61
10、 室内/外综合管网及中心机房建设系统 61
10.1、 系统介绍 61
10.2、 系统主要设备性能参数 62
10.2.1、 UPS不间断应急电源 62
10.2.2、 智能多媒体信息箱 63
10.2.3、 防静电地板 64
10.2.4、 监控中心大屏显示效果图 65
八、 系统优越性 65
8.1、 楼宇可视对讲系统 65
8.2、 智能停车场管理系统 66
8.3、 智能一卡通系统 67
8.4、 多媒体信息发布系统 68
九、 合理化建议 68

一、 工程概述
1、 项目概况
贵阳市弘宇•琉森堡别墅项目为贵阳市南明区”城中村”改造重点试点项目, 是贵阳市具有代表性的”城中村”改造成功范典。整个弘宇•琉森堡别墅由41栋建筑组成, 共163户。
别墅区弱电系统集中管理中心暂时设置在22#楼地下室消防控制室, 面积36平方米。待小区高层42#楼建成后, 系统需整体搬迁至42#楼地下室监控中心机房。

2、 项目规划总平面图
详见附图
3、 项目综合技术经济指标
略
二、 智能化整体设计指导思想
随着社会的进步和人们生活水平的提高, 人们对居住条件提出了更高的要求, 人们除了对居住小区功能完备、 设备齐全、 环境优美、 配套完善等要求外, 还提出了安全性、 舒适性、 文明性的需求; 随着人类信息化时代的到来, 工作、 生活已离不开对通讯和信息的依赖, 居住环境的智能化已成为现代住宅产业发展的必然趋势, 并成为众多发展商构建现代化高尚社区的卖点之一。
智能化系统设计的指导思想: 建筑智能化系统工程是经过采用现代感技术、 数字信息处理技术、 数字通信技术、 计算机控制技术、 多媒体技术与网络技术等集成为一体的高新技术。采用系统集成的方法, 建立一个沟通小区内部住户与住房、 住户与小区管理中心、 住户与外部社会的综合信息交互系统, 从而实现系统内各种信息的采集、 处理、 传输、 控制、 显示和高度集成共享, 以满足生活与工作的需求。弱电智能化系统由许多子系统组成, 分别完成不同的功能, 它们既相对独立, 又有机结合。系统的设计、 集成要以一切为业主服务的原则, 贯彻”实用、 可靠、 先进、 经济”的最佳系统组合方针, 从现实情况出发, 以需求为依据, 以应用为导向, 以小区集成化网络为基础, 以建设智能小区为目标, 总体规划、 分步实施、 推进管理, 缔造贵阳国家星级智能化小区。为住户提供一个安全、 舒适、 便捷、 节能、 高效、 可实现持续发展的、 具有二十一世纪风范的数字化生活环境。
三、 智能化整体设计原则
先进性: 在满足住户现有需求的前提下, 充分考虑信息社会迅猛发展的趋势。在技术上适度超前, 即系统应采用国际上先进成熟并实用的技术, 既保证系统实现的成功, 又保证系统在将来, 其技术仍能满足应用发展的需求。
可靠性、 可维护性: 根据具体设备的功能、 特性等分别采用冗余、 容错等技术确保系统运行的高可靠性和可维护性, 使其长期处于稳定的工作状态。
开放性、 集成性: 系统所使用的产品都应符合相关标准, 并具备一定的开放性, 能够集成不同生产厂商不同类型的先进产品, 使整个智能化系统能够随着技术的发展和进步, 而得到实现和提高。
安全性: 即技术防范工程的功能, 这也是现代住宅所必须要求配备的, 即确保小区内的人身和财产的高度安全和对灾害和突发事件的防御。我们在选择系统的设备和配件时, 把安全性放在性能指标的首位。系统的构成必须保证系统和信息的高安全性, 采取必要的防范措施, 使整个系统受到有意无意的非法侵入而造成对系统破坏的可能性降到最小。
可扩展性及灵活性: 应用的技术不断向前发展, 用户的需求也在不断变化, 因此系统的设计与实施应充分考虑可扩展性、 可升级性和灵活性。
舒适性: 即智能化环境工程的功能, 主要提供舒适的小气候环境空间, 如智能卡系统、 停车场管理系统等。
便捷性: 即智能化物业管理工程的功能, 可提供方便快捷及多样化的通讯服务, 主要包括保安巡更管理系统、 自动化管理系统等。
经济性、 实用性: 在实现先进性和可靠性的基础下, 选用国内外知名品牌的产品, 并合理配置, 尽量降低工程投资。系统既要防止片面追求系统的超前性, 也要防止片面追求经济性而降低功能与技术的先进性, 使系统具有较高的性能价格比。
四、 工程建设目标
我们根据贵阳市弘宇琉森堡别墅的建筑特点和功能要求, 并借鉴以前智能化工程设计的经验, 提出了将贵阳市弘宇琉森堡别墅建成国内先进, 具有鲜明特色, 满足现代生活管理要求, 能给住户带来提供舒适、 安全居住环境的小区。
(1)根据建设单位的要求, 贵阳市弘宇琉森堡别墅弱电智能系统的设计将依据建设部文件[1999]58号《全国住宅小区智能化系统示范工程建设要点与技术指导》的标准进行设计。
(2)在保持产品性能优良的基础上选用性价比高的器材设备, 尽可能为建设单位降低工程造价。
(3)在系统设计中, 既考虑了小区建设的实际要求, 又考虑了一定的超前性, 重点放在单一系统的布设和如何预留扩展余地方面, 以适应小区智能化所必须的, 更为完善的发展功能需要。
(4)建设一个标准的智能化监控管理中心和贵阳一流的网络化、 智能化、 城中村改造工程智能化系统示范小区。
五、 设计依据及标准
本工程的智能化系统设计及施工应符合但不但限于下列设计依据及其它标准规范:
l 《智能建筑设计标准》GB/T 50314-
l 《安全防范工程技术规范》GB50348-
l 《民用闭路监控电视系统工程技术规范》GB 50198-94
l 《防盗报警控制器通用技术条件》GB12663-
l 《综合布线系统工程设计规范》GB50311-
l 《综合布线系统工程验收规范》GB50312-
l 《有线电视系统工程技术规范》GB50200-94
l 《30MHZ-1GHZ声音和电视信号电缆分配系统》GB6510-86
l 《火灾自动报警系统施工与验收规范》GB50166-92
l 《建筑物电子信息系统防雷技术规范》GB50343-
l 《电子信息系统机房设计规范》 GB50174－
l 《建筑物防雷设计规范》GB50057－1994
l 《通信管道工程施工及验收规范》GB50374-
l 《高层民用建筑设计防火规范》GB50045-95
l 《工业与民用供电系统设计规范》GBJ52-83
l 《物业管理ISO9002》 GB/T19002-1994
l 《智能建筑弱电工程设计施工图集》97X700
l 《通信电缆配线管道图集》YD5062-98
l 其它相关技术规范要求、 建筑图纸以及与智能化系统设计相关的其它专业图纸。
除以上所列标准外, 凡与本项目有关的国家、 地方及国外工程技术规范标准都需遵守。在国内外规范标准发生矛盾时, 以国内规范标准为准。施工图设计中的材料、 设备表所列技术指标标准是该工程智能化项目的重要技术标准, 项目实施过程中所选材料、 设备的技术指标要求不得低于本次设计材料、 设备技术指标要求。
六、 智能化系统设计范围
依据建设单位提供的建筑图纸和对本项目智能化系统建设需求, 本项目的弱电智能化主要包括以下子系统:
序号
系统名称
数量
备注
1
楼宇可视对讲和门禁控制系统
1套
包括智能多媒体箱和室内报警探测器
2
闭路电视监控系统
1套

3
周界防范系统
1套

4
智能停车场管理系统
1套

5
离线式电子巡更系统
1套

6
公共广播系统
1套
包括紧急广播与背景音乐系统
7
中心机房及室内/外综合管网
1套
包括室外管井、 管道敷设、 室内水平、 垂直管槽和桥架铺设
七、 各系统功能及产品阐述
1、 周界防范系统
1.1、 系统原理及功能介绍
电子围栏分两个部分组成, 脉冲电子围栏主机和电子围栏前端。前端设备主要是探测器, 为适应室外天气, 减少误报, 探测器选用脉冲电子围栏探测器。
当有人试探接触脉冲电子围栏时, 就会被脉冲电子围栏上的高压脉冲击退, 若有人破坏或强行入侵时, 探测器探测到电子围栏被破坏和有人非法翻越时造成的电子围栏线短路、 断路或者恶意拆开主机时, 探测器发出报警信号, 并经过报警线路传输至管理中心。管理中心的保安人员经过电子地图, 能够迅速确定非法翻越的具体位置。同时经过视频联动, 使相应的摄像机图像画面在监视器上弹出, 使管理中心的保安人员能观察到现场情况。探测器报警信号也会触发现场警号发出报警声, 夜间还会触发现场灯光给摄像机补光。
相对传统的电子围栏产品, 本方案在技术上实现了革命性的突破, 也是当前国内最先进的电子围栏产品。主要优势如下:
l 特有的技术能够实现前端围栏上的每根线都有电击, 让入侵者无机可乘;
l 具有LED指示功能, 能在主机面板上直接显示出电子围栏上的工作状态;
l 具有LCD显示, 能实时显示每根线上的实际电压值;
l 具备高低压自由切换功能, 能够在白天用低压模式, 既能起到阻挡报警的作用, 同时降低打击力度, 晚上用高压模式, 加大打击力度;
l 主机内部可直接配备蓄电池, 方便管理;
l 经过外接键盘控制器可远程设置并调控主机的工作状态, 更具人性化设计。
1.2、 系统结构

1.3、 系统主要设备性能参数
1.3.1、 脉冲主机
产品特性:
Ø 差分电压输出技术: 每条线上有电压, 相临两线之间有压差。
Ø 高/低压手动切换、 远程设备自动切换功能。
Ø 短路、 断线、 防拆报警, 设备故障自我检测。
Ø 自由设定报警延迟时间。
Ø 防水型外壳及上下盖外观设计导向行业发展。
Ø RS485远程控制、 键盘、 计算机、 网络等多种集中管理方案。
Ø DC12V及常开/常闭报警输出。
产品技术参数:
Ø 输出电压峰值: 5KV～10KV
Ø 输出低压峰值: 700～1000V
Ø 输出电量峰值: <10A
Ø 脉冲宽度( 脉冲持续时间) : ≤0.1s
Ø 脉冲间隔时间: 1s～1.5s
Ø 脉冲输出电量: 2.5mC
Ø 脉冲输出能量: ≤5.0J
Ø 系统功耗: 5W
1.3.2、 前端围栏
Ø 前端围栏直接安装在围墙顶部上方, 围墙的高度应在1.8m以上。电子围栏的高度为0.8m左右。
Ø 导线数: 4线制
Ø 线距: 150mm~200mm。
Ø 线张力: 30-50kg。
Ø 线径: Φ1.8mm\Φ2.5mm高强度, 低电阻, 抗腐蚀专用合金导线。
Ø 中间过线杆间距: 一般为4米左右。

2、 闭路电视监控系统
2.1、 系统原理及功能介绍
视频监控系统采用模拟监控系统, 整个别墅区以及高层住宅区设置一个监控中心, 暂时设置在别墅区22#楼地下室, 待高层区42#楼建成后, 将整体搬迁至高层区。监控中心可实现对前端各视频的实时浏览、 录像回放及操作权限的设置等。在小区车行/人行出入口、 地下停车场、 小区主要通道、 广场、 地面停车场、 电梯轿厢及重要公共活动场所、 小区周界等安装监控摄像机。小区周界的摄像机可与周界防范系统实现报警视频联动。录像资料的存储时间不小于30天。
技术指标:
根据甲方要求并结合琉森堡别墅区现场环境, 本系统满足如下技术指标:
Ø 系统所有摄像机全部采用彩色摄像机, 部分地区考虑采用增加红外光源和采用日夜型低照度摄像机;
Ø 彩色摄像机水平分辨率不小于540线, 最低照度不小于0.06Lux;
Ø 彩色监视器水平分辨率不小于1920*1080, 屏幕宽高比采用16: 9;
Ø 硬盘录像机采用嵌入式LINUX操作系统, H.264图像编码格式;
Ø 硬盘录像机视频回放分辨率支持D1/HD1/BCIF/CIF/QCIF;
Ø 硬盘录像机支持1路矩阵输出、 环通输出最大16路、 模拟音频输入最大16路、 1路HDMI输出和一路VGA输出;
Ø 硬盘录像机支持双码流; 最大支持4个SATA接口;
Ø 图像质量按主观评价5级损伤制的要求;
Ø 系统的摄像部分信噪比大于50dB, 监视器的分辨率1920*1080, 远远大于前端摄像机的分辨率, 这样保障了信号源的信号质量。
系统功能:
本小区安防监控中心设在22#楼地下室消防控制室, 闭路电视监控系统的矩阵主机、 硬盘录像机、 显示器、 监视器和UPS不间断应急电源等设备均放置在此, 具体功能如下:
Ø 闭路电视监控系统由摄像、 传输、 显示、 控制系统四部分组成, 能经过硬盘录像机进行16画面分割, 在一台录像机上实时录制多达16台摄像机的图像, 并可根据需要进行单画面、 四画面、 九画面和十六画面显示。
Ø 系统能够24小时连续自动运行, 无论室内、 室外或任何天气情况系统都能运行自如。
Ø 系统能够管理固定式和球型摄像机, 经过计算机网络还能管理该系统。
Ø 系统矩阵切换可使监视器显示的图像随时任意分组, 不需改动设备, 图像可定点及循环显示。
Ø 经过DVR对球型摄像机随意控制, 控制监视画面在电视墙屏幕上进行循环显示, 每一路的驻留时间可调。
Ø 本系统有完整的日志功能, 并能长时间记录。
Ø 十六路视频全实时录像的同时, 可实现单路回放和多种录像回放模式。
Ø 具有字符显示功能, 能在视频图像上叠加摄像机号、 地址和时间。
Ø 在某些特殊情况下, 闭路电视监控系统能够选定某个场所进行持续跟踪监视, 而且能够调节带电动变焦镜头及云台摄像机的摄像角度和焦距, 以获得最佳摄像效果。
Ø 在出现火警、 匪情等意外情况时, 闭路电视监控系统将按程序设计进入相应的联动控制状态, 及时地监视和记录现场发生的情况, 以备今后进一步处理。系统具备与防盗报警系统、 消防报警系统等其它弱电子系统联网的能力, 识别并响应其它系统的报警信号, 协调运行。本系统可作为防盗报警系统, 还能够作为消防报警情况下确认、 判断火灾的辅助手段, 且作为在火灾情况下了解现场情况, 组织现场人员疏散的工具。
Ø 各种操作程序均有存储功能, 当市电中断或关机时, 所有编程设置均可保存。
Ø 设定每一个摄像机的扫描程序, 能够根据要求设定优先级。
Ø 操作员可在系统正常状态下实时观察事件发展状况, 或者仅用鼠标单击某一窗口, 即可全屏实时观察事件发展状况。在出现突发事件时, 无须立即启动报警按钮而使系统自动对现场进行实时视频捕捉和报警, 使防范工作更安全、 周到, 而且以后能够利用数据库进行任意查询。
Ø 本系统提供密码设置。出于对系统保密性需要, 系统管理员能够设置密码, 确定进行系统有优先许可级和操作权限, 由系统管理员亲自管理, 她人无权删改。系统可根据将来的使用变化, 经过增加或更改部分组件来达到增加或修改系统功能的目的, 而且单个部件的事故不会影响到系统其它部分的使用。
Ø 地面停车场24小时实时监控, 方便快捷的提供停车场车辆擦碰事件的视频监控录像资料。

2.2、 系统结构

2.3、 系统主要设备性能参数
2.3.1、 智能球型摄像机
产品性能
Ø 高强度铝合金精铸上罩;
Ø 快装接口, 具有热插拔功能;
Ø 360°连续旋转、 最快速度达到300°/s;
Ø 四路报警输入、 一路报警输出;
Ø OSD英文屏幕菜单功能, 可显示预置位标题、 摄像机地址等;
Ø 可选择多区域屏蔽功能, 6条可编程巡航轨迹, 具有自学习功能, 128个预置位;
Ø 集成多协议, 波特率可选;
Ø 采用AC24V电源可实现外同步。
技术参数
图像传感器
1/4〞Exview HAD CCD
有效像素
752(H)×582(V)
同步系统
内同步或外同步
视频输出
VBS 1.0Vp-p/75Ω
白平衡
自动/手动
扫描系统
15.625KHz(H), 50Hz(V)
水平解析度
540TVL
信噪比
>50dB
电子快门
1/1～1/10,000s
最低照度
0.01Lux
焦距长度
f＝4.1～73.8mm
变焦倍数
总变焦216X、 光学变焦18X、 数码变焦12X
光圈&变焦
自动/手动
水平转动
0°～300°/s
上下转动
0°~120°/s
水平角度
360°无限位
上下角度
90°( 180°自动翻转)
预置位
128个( 最多)
控制方式
多协议, RS485
相对湿度
90%
工作温度
-35℃~+55℃(带风扇加热器)
电源
AC24V±10%
功耗
35VA
重量
4kg
2.3.2、 彩色红外一体化摄像机
产品概述
Ø 水平清晰度540线, 标配IR8mm镜头, 24个Φ8 IR LED
Ø 35米红外夜视距离
产品参数
成像器件
1/3〞SONY CCD
水平清晰度
540线
最低照度
0.2LUX (红外开启时)
系统制式
PAL: 512(H)×582(V); NTSC: 512(H)×492(V)
电子快门
1/50(1/60)～1/100,000sec
同步系统
内同步
r特性
r=0.45
信噪比
≥48dB
白平衡
自动跟踪白平衡
红外灯规格
24个Φ8 IR LED
红外线波长
850nm
使用寿命
0小时
红外距离
35M
切换方式
自动日夜切换
内置镜头
标配IR 8mm镜头( 6/8/12mm 镜头)
视频输出
1 Vp-p, 75Ω( BNC)
电源输入
DC 12±0.5V　1000mA
工作温度范围
-10℃ 到 50℃ (最大湿度 95%)
贮存温度范围
-20℃ 到 60℃ (最大湿度 95%)
2.3.3、 电梯半球摄像机
Ø 540线
Ø 信噪比大于48dB
Ø 0Lux/F1.2照度
Ø 标配4mm镜头 ( 可依据环境选装镜头)
最具有优势的半球系列产品之一, 以品质稳定著称。该系列产品具有无可比拟的自然色彩还原性能。整体PCB板采用专业的数字电路设计及轻质复合型透光材料, 拥有先进的高清晰成像功能。该系列产品是完全基于民用及工业化安防监控进行设计, 具有广泛的实用性, 能适用于多环境、 多阶段的安保系统监控。
产品参数
成像器件
1/3〞SONY CCD
水平清晰度
540TVL
最低照度
0LUX
信号系统
PAL/NTSC
有效像素
PAL: 752(H)×582(V) NTSC: 768(H)×494(V)
快门速度
1/50( 1/60) ～1/100, 000( 秒)
伽码特性
r=0.45
信 噪 比
大于48dB(AGC关闭)
视频输出
1.0Vp-p(75欧姆, 复合)
内置镜头
标配3.6mm镜头( 可选配6、 8、 12、 16mm板机镜头)
白 平 衡
自动跟踪白平衡
插　　口
VIDEO OUT( BNC)
工作电压
直流12±0.5V
2.3.4、 红外半球型摄像机
产品性能
Ø 全新概念设计方案, 精密的线路及严谨结构, 体现高新科技;
Ø 特有的散热设计, 镜头与红外灯完全隔离, 具有防眩光、 防尘等优点;
Ø 采用螺旋型一体化结构, 小巧美观, 适用于室内各种暗光环境下的监控;
Ø 1/3〞SONY CCD, 彩色清晰度540线;
Ø 内置高效红外发光管, 夜视距离可达30米;
Ø 红外灯开启时照度为0Lux;
Ø 彩色转黑白自动转换模式;
Ø 信噪比大于48dB;
Ø 自动增益、 自动白平衡、 背光补偿功能。
技术参数
图像传感器
1/3〞SONY CCD
有效像素
752(H)×582(V)
同步系统
内同步
视频输出
BNC 1.0Vp-p75Ω
水平清晰度
540TVL
最低照度
红外灯开启时0Lux/F1.2
信噪比
≥48dB
白平衡
自动
增益
自动
电子快门
1/50-1/100000秒
镜头
内置6mm镜头
红外灯数量
24PCS
红外波长
850nm
红外有效距离
30m
工作环境
工作温度-10℃～+50℃, 湿度～90％
工作电压
DC12V
重量
320g

2.3.5、 日夜型彩色摄像机
产品性能
Ø 采用先进的数字信号处理技术( DSP) , 提供更高质量的画面和更先进的功能。
Ø 采用高品质1/3〞SONY CCD图像传感器和特殊的红外截止滤光片, 白天产生真实的彩色图像, 夜间自动转成高灵敏度黑白图像, 即使在很低光照条件下也能产生具有良好对比度、 高信噪比的画面, 实现日夜两用。专为安全防范监控系统设计生产, 是专业闭路监控系统的理想选择。特别适合应用于银行、 公路、 车站、 码头、 广场、 仓库等需要昼夜监控的场所。
Ø 1/3〞SONY CCD拾取装置, 752(H)×582(V)像素, 水平清晰度彩色540线, 黑白600线;
Ø 50dB的高信噪比提供自然图像;
Ø 白天彩色, 夜间黑白自动转换功能;
Ø 最低照度: 转黑白时0.0001Lux/ F1.2, 外加红外辅助光源照度为0Lux;
Ø 电子快门速度从1/50秒到1/100,000秒;
Ø 特别开发的镜头安装接口可使用C和CS卡口镜头, 也可使用DC和视频电压驱动的自动光圈镜头, 并具有后焦调整功能;
Ø 经过先进的电子光线控制(ELC)功能, 能够在室内应用时使用固定光圈镜头;
Ø 具有自动白平衡设置、 反差系统水平调整、 自动增益控制、 逆光补偿等功能。
技术参数
图像传感器
1/3〞SONY Ex-view CCD
有效像素
752(H)×582(V)
同步系统
内同步
视频输出
BNC 1.0Vp-p75Ω
水平清晰度
540TVL
最低照度
彩色时0.1Lux/F1.2 黑白时0.0001Lux/F1.2
信噪比
≥50dB
自动白平衡
ON/OFF可选
自动增益控制
ON/OFF可选
背光补偿
ON/OFF可选
电子快门控制
EE/AI可选
镜头控制
DC/VIDEO驱动
红外灯数量
24PCS
工作环境
工作温度-10℃～+50℃, 湿度～90％
工作电压
DC12V
重量
850g
2.3.6、 数字硬盘录像机
Ø 支持1080P高清预览;
Ø HDMI视频输出分辨率最高达1920*1080;
Ø VGA视频输出分辨率最高达1920*1080;
Ø 支持TV、 VGA、 HDMI同步输出;
Ø 所有模拟通道支持D1实时编码;
Ø 采用Dahua云台控制协议时, 能够经过鼠标实现三维智能定位功能;
Ø 支持预览图像与回放图像的电子放大;
Ø 支持按事件查询、 回放、 备份录像文件, 支持图片本地回放与查询;
Ø 支持录像回放时智能搜索功能;
Ø 支持数字水印;
Ø 支持一键开启录像功能;
Ø 支持最大16路D1录像同步回放;
Ø 支持录像定向存储;
Ø 支持4个SATA接口;
Ø 支持独立的eSATA备份, 支持大华磁盘柜扩容;
Ø 支持NTP( 网络校时) 、 Email(邮件服务)、 UPNP( 通用即插即用) 。
技术参数
系统
主处理器
工业级嵌入式微控制器
操作系统
嵌入式LINUX操作系统
视频参数
图像编码标准
H.264
视频标准
PAL( 625线, 50场/秒)
监视图像质量
PAL制, D1(704×576)
回放图像质量
D1@ 25 fps
图像控制
图像质量可调, 可变码流和固定码流可选
双码流
每个通道可设置双码流, 辅码流的设置最高分辨率不超过主码流
图像移动侦测
每画面可设置396(22×18)个检测区域; 可设置多级灵敏度, 1-6档可调
区域遮挡设置
每路支持4个区域遮挡块
音频参数
编码标准
G.711A
语音对讲
双向语音对讲功能
录像管理
录像方式
手动录像、 动态检测录像、 定时录像、 报警录像
录像保存
本机硬盘、 网络
录像速度
D1 @ 25 fps
录像回放
支持1、 2、 3、 4、 N路同步回放功能( N代表设备最高路数)
备份方式
支持硬盘、 刻录机、 U盘存储和备份
视频
视频输入
4/8/16路 BNC接口
视频输出
1路模拟视频BNC接口 (1.0Vp-p, 75ohms)、 1路VGA输出、 1路HDMI输出
抓图功能
支持JPEG抓图功能
环通输出
4/8/16路模拟视频BNC接口 (1.0Vp-p, 75ohms)
矩阵输出
4/8/16选1视频矩阵输出
音频
音频输入
4路线性音频输入
音频输出
1路线性音频输出
报警
报警输入
4/8/16路报警输入、 低电平有效, 绿色接线柱接口
报警输出
6路告警输出, 继电器触点 (1A@24VDC), NO、 NC可编程、 绿色接线柱接口
其它
网络
1个 RJ45接口, 10/100/1000M自适应
通信
标准485接口, 支持半双工, 绿色接线柱接口; 标准232接口, DB9
USB
2个USB 2.0接口
硬盘
内部支持4个SATA硬盘
eSATA
支持独立的eSATA接口
电源
220V±10% 50Hz±2% / 110±10% 60Hz±2%
功耗
25-40W(不含硬盘)
工作温度
0℃－＋55℃
工作湿度
10%－90%
尺 寸
440mm * 410mm * 70 mm(1.5U高度)
重 量
4.5-5.5kg(不含硬盘)
安装方式
台式安装, 机架安装
2.3.7、 视频矩阵
系统特性
Ø 最先进的高密度模块化设计, 方便扩容
Ø 单机最大512输入64输出
Ø 完善的菜单综合设置
Ø 键盘口令输入
Ø 音频矩阵与视频同步切换
Ø 方便的总线制控制结构
Ø 可选择用户操作界面( 本机可配HST-8056N键盘)
Ø 可控制各种定速和变速云台及智能球
Ø 可控制多种多画面分割录像处理器
Ø 高可靠的RS-485接口保护电路
Ø 菜单中英文显示
Ø 键盘口令输入
Ø 自动报警调用, 最多可有512个报警输入
Ø 完善的操作权限设置
Ø 自动切换
Ø 32个通用自动切换
Ø 32个同步切换
Ø 8个群组切换
Ø 摄像机标题、 日期、 时间、 系统状态屏幕显示
Ø 摄像机、 恒速或变速云台控制
Ø 菜单中英文显示
技术指标
Ø 带宽: 15MHZ
Ø 信噪比: -55dB
Ø 干扰(输入至输入隔离): -70 dB(典型值3.58MHZ)
Ø 耦合(输入至输出隔离): -55 dB(典型值3.58MHZ)
Ø 微分相位: ≤1.5°
Ø 微分增益: ≤1.0%
Ø 倾斜: ≤0.5%
Ø 增益: 额定值土1 dB
Ø 回程丢失( 输入/输出) : ≥40dB
Ø 切换速度: 小于16毫秒( 典型)
Ø 视频输入: BNC插座, 复合视频信号, 0.5-2.0 Vp-p
Ø 视频输出: BCN插座, 8-32个输出
Ø 通讯端口: 3个RS-485数据口, 1个RS-232数据口
Ø 波特率9600Bits/s
Ø 屏幕显示: 显示日期、 时间、 摄像机号码、 报警状态、 摄像机标题( 最多8个带有黑框的白色字符)
Ø 字符设置: 中英文( 中国国标二级字库)
Ø 数据存储器: 设置信息、 巡视和配置数据最少可保存十年
Ø 电源电压: 220V/50HZ
Ø 功率: 可装21个模块, ≤15W
机械指标
Ø 尺寸: 7英寸(高)X18.5英寸(深)X19英寸(宽)
Ø 重量: 12kg(装上21块组件卡的大概重量)
Ø 机箱: 防锈电解板喷油
环境指标
Ø 操作温度: -10-45摄氏度
Ø 保存温度: -30-70摄氏度
Ø 湿度: 相对湿度10%-90%无凝结
Ø 振动: 3g正弦波, 15Hz- Hz
Ø 震动: 50g, 11ms, 1/2正弦波
2.3.8、 46寸液晶监视器
产品性能
Ø 采用3D数字梳状滤波和TNR数字图像降噪技术, 图像清晰, 色彩还原优异
Ø VGA支持1920*1080向下兼容。
Ø 涡流通风热循环加超静音冷却风扇双重散热系统设计, 整机寿命更长
Ø 接口丰富, 支持多种信号输入, 适用各种专业显示应用
Ø 全金属结构, 屏蔽良好抗电磁干扰
Ø 超薄设计, 外观新颖美观, 适合拼接成电视墙, 安装快捷简便
Ø 结构设计适合嵌入式( 组合幕墙安装方式) 、 壁挂式、 吊装式
技术参数
屏幕对角线尺寸
46"
最大分辨率
1920*1080
像素间距(mm)
0.53025mm(H)*0.53025mm(V)
有效显示区域(mm)
1018.08(H)*572.67(V)
液晶类型
TFT-LCD
显示色彩
16.7M
亮度
450cd/m2
对比度
4500:1
视角(上/下/左/右)
89°/89°/89°/89°
响应时间
5ms
显示模式
16:9
OSD菜单
有
菜单语言
中文/英文
3D梳状滤波
有
数码降噪
TNR降噪
信号缓冲
有
兼容HDTV输入
480P、 576P、 720P、 1080I、 1080P
场频
50HZ、 60HZ、 70HZ、 75HZ
视频制式
PAL/NTSC/SECAM
复合视频输入/输出
2 路(BNC×2)输入2路 (BNC×2)环通输出 1Vp-p 75Ω
S-video
1路( Y/C) 输入
VGA
1路( D-15针RGB) 输入
高清接口
1路HDMI输入; 1路Y,Pb,Pr (BNC×3 1080P向下兼容)输入
2.3.9、 22寸液晶监视器
产品性能
Ø 超薄超轻设计, 使用方便, 美观
Ø 高对比度, 高亮度, 极大提高画面层次感, 能更好表现细节
Ø 具有自动消除残影功能, 保护液晶屏的长期使用
Ø 具有VGA状态图像重显率自动调整功能
Ø 采用最新3D画质数字处理电路, 即3D数字梳状滤波和3D数字图象降噪技术
Ø 16.7M色, 画面更加自然, 细腻
Ø 极速响应时间, 画面真正无拖尾
Ø I²C总线最新控制电路,整机可靠性高,扩展性好
Ø 丰富的对接功能
Ø 多层次菜单显示功能
Ø 内置电源, 能耗低, 液晶屏使用寿命可达6万小时以上
Ø 超静音冷却风扇设计, 整机寿命更长
技术参数
分辨率
1680×1050 SXGA 8bit
颜色
标准颜色
16.7M
最大颜色值
Full Color
液晶面板屏幕
类型
TFT-LCD
显示对角线
22″(558.64mm)
亮度
500cd/m2
对比度
1000:1
响应时间
5ms
可视角度
165°
PC信号RGB输入
行频
57.2-83.2KHz
场频
60Hz
视频
视频彩色制式
PAL/NTSC
CVBS输入/输出
1Vp-p ,75Ω,BNC×2
S-video输入
Y:1Vp-p,75Ω C:0.
