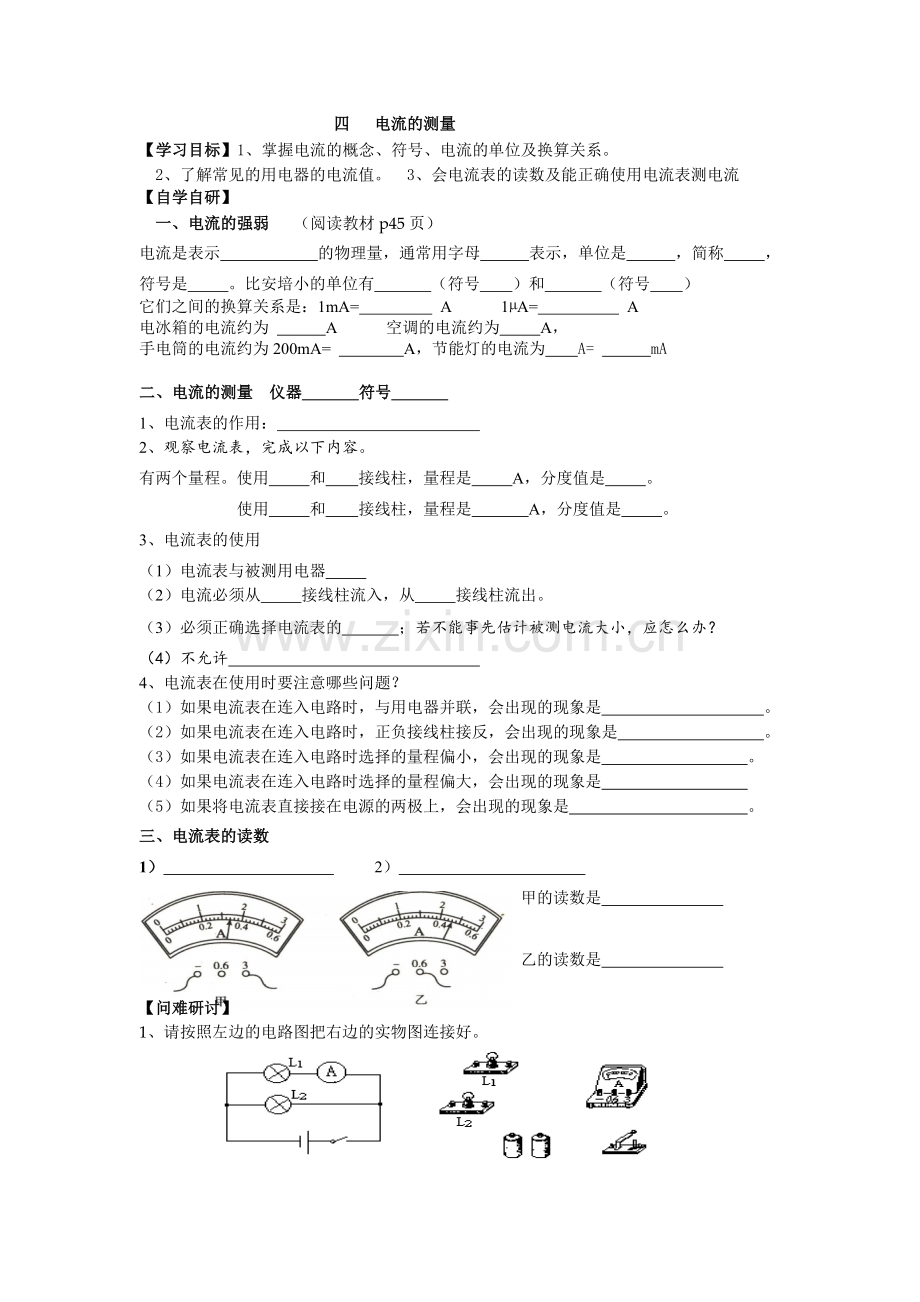

四 电流的测量
【学习目标】1、掌握电流的概念、符号、电流的单位及换算关系。
2、了解常见的用电器的电流值。 3、会电流表的读数及能正确使用电流表测电流
【自学自研】
一、电流的强弱 （阅读教材p45页）
电流是表示 的物理量，通常用字母 表示，单位是 ，简称 ，符号是 。比安培小的单位有 （符号 ）和 （符号 ）
它们之间的换算关系是：1mA= A 1µA= A
电冰箱的电流约为 A 空调的电流约为 A，
手电筒的电流约为200mA= A，节能灯的电流为 A= mA

二、电流的测量 仪器 符号
1、电流表的作用：
2、观察电流表，完成以下内容。
有两个量程。使用 和 接线柱，量程是 A，分度值是 。
使用 和 接线柱，量程是 A，分度值是 。
3、电流表的使用
（1）电流表与被测用电器
（2）电流必须从 接线柱流入，从 接线柱流出。
（3）必须正确选择电流表的 ；若不能事先估计被测电流大小，应怎么办？
（4）不允许
4、电流表在使用时要注意哪些问题？
（1）如果电流表在连入电路时，与用电器并联，会出现的现象是　　　　　　　　　　。
（2）如果电流表在连入电路时，正负接线柱接反，会出现的现象是　　　　　　　　　。
（3）如果电流表在连入电路时选择的量程偏小，会出现的现象是　　　　　　　　　。
（4）如果电流表在连入电路时选择的量程偏大，会出现的现象是　　　　　　　　　
（5）如果将电流表直接接在电源的两极上，会出现的现象是　　　　　　　　　　　。
三、电流表的读数
1） 2）
甲的读数是

乙的读数是

【问难研讨】
1、请按照左边的电路图把右边的实物图连接好。

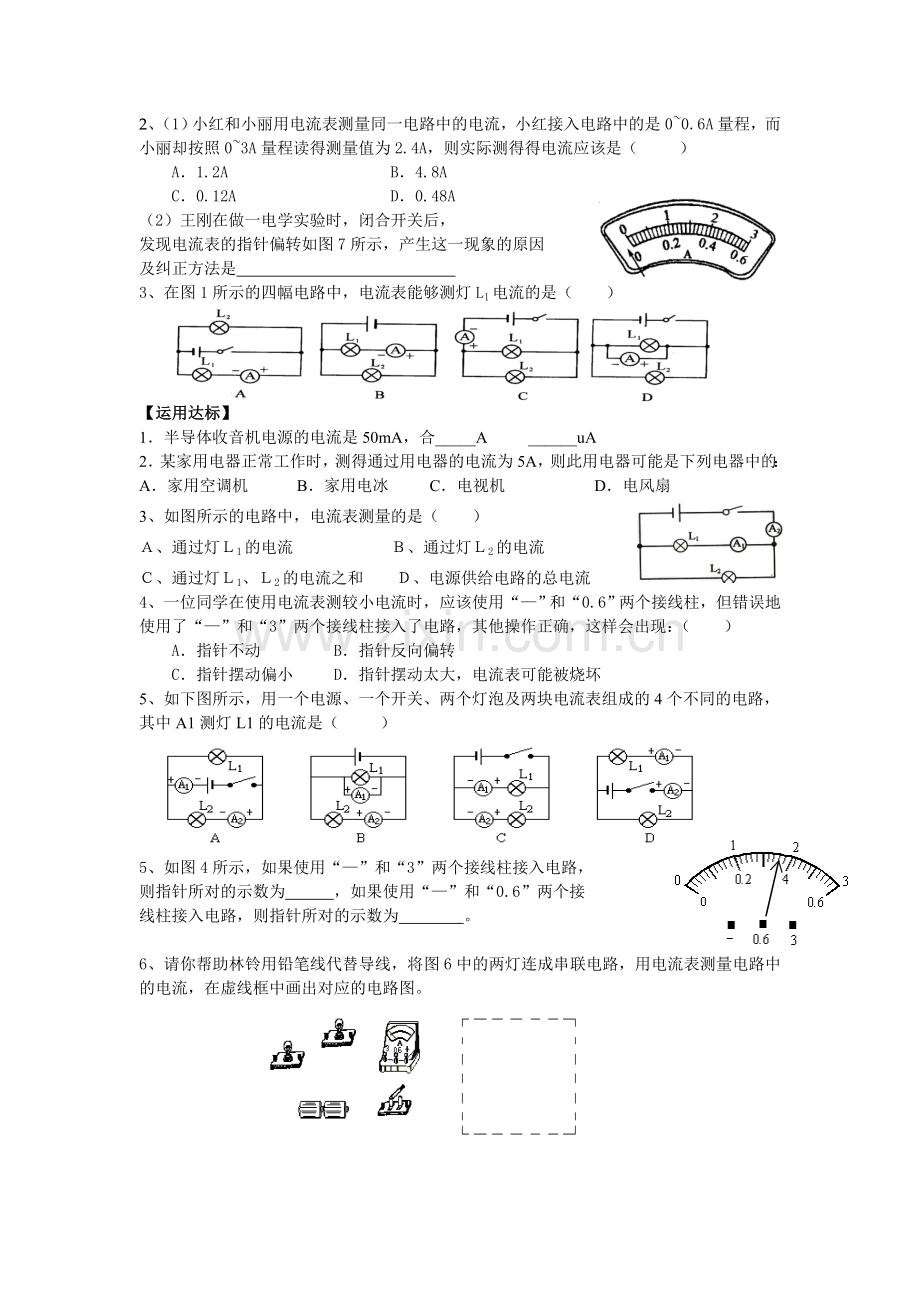

2、（1）小红和小丽用电流表测量同一电路中的电流，小红接入电路中的是0~0.6A量程，而小丽却按照0~3A量程读得测量值为2.4A，则实际测得得电流应该是（ ）
A．1.2A B．4.8A
C．0.12A D．0.48A
（2）王刚在做一电学实验时，闭合开关后，
发现电流表的指针偏转如图7所示，产生这一现象的原因
及纠正方法是
3、在图1所示的四幅电路中，电流表能够测灯L1电流的是（ ）

【运用达标】
1．半导体收音机电源的电流是50mA，合_____A ______uA
2．某家用电器正常工作时，测得通过用电器的电流为5A，则此用电器可能是下列电器中的：
A．家用空调机 B．家用电冰 C．电视机 D．电风扇
3、如图所示的电路中，电流表测量的是（　　）
Ａ、通过灯Ｌ1的电流　　　　　　Ｂ、通过灯Ｌ2的电流
Ｃ、通过灯Ｌ1、Ｌ2的电流之和　　Ｄ、电源供给电路的总电流
4、一位同学在使用电流表测较小电流时，应该使用“—”和“0.6”两个接线柱，但错误地使用了“—”和“3”两个接线柱接入了电路，其他操作正确，这样会出现：（ ）
A．指针不动 B．指针反向偏转
C．指针摆动偏小 D．指针摆动太大，电流表可能被烧坏
5、如下图所示，用一个电源、一个开关、两个灯泡及两块电流表组成的4个不同的电路，
其中A1测灯L1的电流是（ ）

5、如图4所示，如果使用“—”和“3”两个接线柱接入电路，
则指针所对的示数为 ，如果使用“—”和“0.6”两个接
线柱接入电路，则指针所对的示数为 。

6、请你帮助林铃用铅笔线代替导线，将图6中的两灯连成串联电路，用电流表测量电路中的电流，在虚线框中画出对应的电路图。
