给排水工序报验工序质量报验单.docx

A3.3
工程名称：南通润宝行宝马4S店 编号：A3.3 —

致： 南通兴港工程咨询监理有限公司 （监理单位）
兹报验
□1地基和基础 □2主体结构 □3建筑装饰装修

□4建筑屋面 ■5建筑给水、排水及采暖 □6建筑电气

□7智能建筑 □8通风与空调 □9电梯

□ □

子分部/分项/检验批名称：阀门严密性试验 部位：2F展厅、8.75夹层

验收时间： 2011年 5 月 6 日
本次报验内容系第 1 次报验，本项目经理部将对报验内容严格自控，保证符合设计规范要求，并在

你方抽查前报上自评/检查资料和验收记录表。

项目经理部位（章）：
项目经理： 日期 2011年 5 月6 日

项目签收人姓名及时间

施工签收人姓名及时间

监理抽查数据及情况记录：
⒈收到施工相应自评/检查资料和验收记录共 页，收到时间
⒉

检查人： 时间：

监理意见：

□ 未发现问题可进行后续施工。
□ 核验未通过，整改后再报。

项目监理机构（章）

专业监理工程师：
日期 年 月 日

注：1未经项目监理机构验收通过，承包单位不得进入下道工序施工。
2承包单位项目经理部应提前提出本报验单，并给予配合。

江苏省建设厅监制

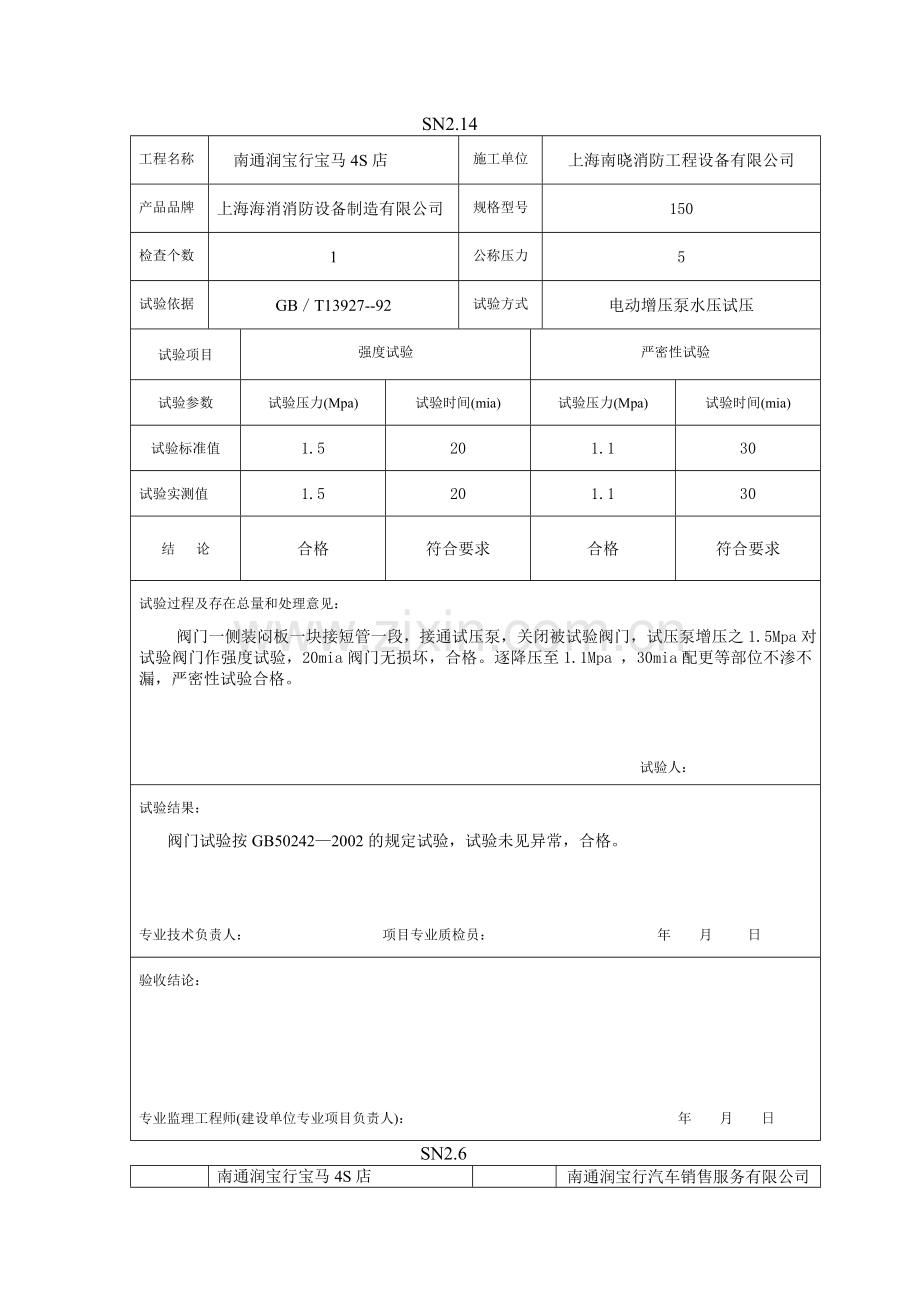

SN2.14

工程名称

南通润宝行宝马4S店

施工单位
上海南晓消防工程设备有限公司

产品品牌

上海海消消防设备制造有限公司

规格型号
150

检查个数

1

公称压力
5

试验依据

GB／T13927--92

试验方式
电动增压泵水压试压

试验项目

强度试验

严密性试验

试验参数

试验压力(Mpa)

试验时间(mia)

试验压力(Mpa)

试验时间(mia)

试验标准值

1.5
20
1.1
30

试验实测值

1.5
20
1.1
30
结 论
合格
符合要求
合格
符合要求

试验过程及存在总量和处理意见：

阀门一侧装闷板一块接短管一段，接通试压泵，关闭被试验阀门，试压泵增压之1.5Mpa对试验阀门作强度试验，20mia阀门无损坏，合格。逐降压至1.1Mpa ，30mia配更等部位不渗不漏，严密性试验合格。

试验人：

试验结果：

阀门试验按GB50242—2002的规定试验，试验未见异常，合格。

专业技术负责人： 项目专业质检员： 年 月 日

验收结论：

专业监理工程师(建设单位专业项目负责人)： 年 月 日

SN2.6

工程名称

南通润宝行宝马4S店

建设单位
南通润宝行汽车销售服务有限公司

施工单位

龙元建设集团股份有限公司

验收日期
2011年5月23日
序号

层次和部位

孔洞数量
(个)

盛水时间
(h)
检验
结果

验收日期
日/月

简图及说明
1
2
33
24
合格
23/5
共有楼板洞18个，每洞放钢套管1个，盛洞经细石混凝土一次吊模填补低地平30mm后，在盛洞四周经滴不漏处理后，灌水观察24h，底面楼板不见湿为合格，合格后经二次吊模补至地平面。
2
8.75夹层
35
24
合格
23/5
3
3
23
24
合格
23/5
4
4
13
24
合格
23/5

试验方法

盛洞经细石混凝土一次吊模填补低地平30mm后，在盛洞四周经滴不漏处理后，灌水观察24h，底面楼板不见湿为合格，合格后经二次吊模补至地平面。

处理意见

盛洞经滴不漏处理，一次处理盛洞低于地面20mm，经干燥后灌水观察24h，底面楼板不见湿为合格，后进行二次填补至地平面，合格。

检查意见：

灌水观察24h未见渗漏，合格。

项目专业质检员：
专业技术负责人：
2011年5月23日

验收结论：

专业监理工程师：
(建设单位项目专业负责人)：

年 月 日

SN2.7
工程名称
南通润宝行宝马4S店
建设单位
南通润宝行汽车销售服务有限公司
施工单位
龙元建设集团股份有限公司
监理单位
南通兴港工程咨询监理有限公司

序
号

安 装 部 位

总伸缩量△L(mm)

预拉方法

检查人

设计值
实测值

1

二层伸缩缝
50
50
法兰

2

四层伸缩缝
50
50
法兰

3

4

5

6

7

8

检查意见：
本工程伸缩器用于消防给水DN100、自动喷淋DN150镀锌钢管上，采用法兰不锈钢网软管伸缩节，该产品伸缩量大，承压强、安装方便，使用效果好。合格。

专业技术负责人： 项目专业质检员： 2011年5月24日

验收结论：

专业监理工程师：
(建设单位项目专业负责人) 年 月 日

A3.3
工程名称：南通润宝行宝马4S店 编号：A3.3 —

致： 南通兴港工程咨询监理有限公司 （监理单位）
兹报验
□1地基和基础 □2主体结构 □3建筑装饰装修

□4建筑屋面 ■5建筑给水、排水及采暖 □6建筑电气

□7智能建筑 □8通风与空调 □9电梯

□ □

子分部/分项/检验批名称：室内给水系统/给水管道安装 部位：1层---3层（JL-1生活）

验收时间： 2011年 5 月 23 日
本次报验内容系第 1 次报验，本项目经理部将对报验内容严格自控，保证符合设计规范要求，并在

你方抽查前报上自评/检查资料和验收记录表。

项目经理部位（章）：
项目经理： 日期 2011年5月23日

项目签收人姓名及时间

施工签收人姓名及时间

监理抽查数据及情况记录：
⒈收到施工相应自评/检查资料和验收记录共 页，收到时间
⒉

检查人： 时间：

监理意见：

□ 未发现问题可进行后续施工。
□ 核验未通过，整改后再报。

项目监理机构（章）

专业监理工程师：
日期 年 月 日

注：1未经项目监理机构验收通过，承包单位不得进入下道工序施工。
2承包单位项目经理部应提前提出本报验单，并给予配合。

江苏省建设厅监制
SN2.3

工程名称

南通润宝行宝马4S店

建设单位
南通润宝行汽车销售服务
有限公司

分项工程名称

室内给水管道及配件安装

系统名称/编号
JL-1（1-3层生活给水）

设计或规范要求：
1.生活给水管进水管安装采用镀锌钢管衬塑管敷设，丝口连接，水平坡度0.004;
2.给水管安装后需作水压试验，试验压力为1Mpa，不渗不漏为合格。
3.埋地钢管需作三油二布防腐保护措施。

隐蔽内容及部位：
全长5 0m，水压试验压力为1Mpa不渗不漏，合格后作三油二布防腐保护。

检查结果：
生活给水管进水管安装采用镀锌钢管衬塑管敷设，丝口连接，给水管道敷设管材规格、标高、座标符合设计要求和施工规范，1Mpa水压试验未见渗漏，全长50m，坡度0.004，埋地钢管三油二布防腐保护。

检查人：

验收意见：

符合设计要求和施工规范要求，自检合格。

验收人：

核查意见：

安装符合设计要求和施工规范，水压试验未见渗漏，自检合格。

专业技术负责人：
项目经理：
2011年5月23日

验收结论：

专业监理工程师：
(建设单位项目负责人)
年 月 日

SN2.15

工程名称

南通润宝行宝马4S店
试验系统
生活给水

分项名称

室内给水管道及配件安装（生活）
施工单位
龙元建设集团股份有限公司

试验时间

2011年5月25日 9时30分 起至 5 时 50分 止

试验压力

试验依据
部 位
材 质
规 格
系统编号
数 量
1Mpa
按设计规定
1～3.层
衬塑钢管
PPR管
DN50～De25
JL-1
50

试验项目

强 度 试 验

严 密 性 试 验

试验参数

试验压力(Mpa)

试验时间(min)

试验压力(Mpa)

试验时间(min)

试验标准值

1.0
60
0.6
120

试验实测值

1.0
60
0.6
120

结 论

合格
合格
合格
合格

试验过程及存在问题和处理意见：
将所试验的承压管道注满水，静止数分钟水位稳定后，接上电动试压泵对其作增压强度试验，试验压力为1.0Mpn、持续时间为60min，无压降，合格。降压至0.6Mpa稳压观察120min，检查各连接口未见渗漏;未见压降，均符合试验标准，全程未见异常，合格。

试验人

试验结果：
1～3层JL-1生活给水管承压水压试验，试验符合规范，全过程不渗不漏未见异常，自检合格。

专业技术负责人： 项目专业质检员： 2011年5月23日

验收结论：

专业监理工程师(建设单位专业项目负责人)： 年 月 日

SN2.17
工程名称
南通润宝行宝马4S店
建设单位
南通润宝行汽车销售服务有限公司
管道类别
生活给水
施工单位
龙元建设集团股份有限公司
系统部位
1～3层JL-1
试验日期
2011年5月23日

材质

规格

单位

数量

工作介质

镀锌钢管
De25～DN50
m
250
自来水

吹 洗 标 准 及 规 定

冲洗方法

利用市政自来水向安装好的管道内充水冲洗

冲洗标准

冲洗至放出水质清晰和不见可见物为止

冲洗结果

冲洗流出水清晰和未见可见物

冲洗依照

GB50242—2002的规定

试验情况：
利用临时供水自来水,管道泵增压后向施工好的管道内充水，冲洗至流出水清晰和未见可见物为止

试验人：

冲洗检查意见：
1～3层JL-1生活给水管冲洗符合规范，冲洗质量可靠，自检合格。

技术负责人： 质量检查员： 2011年5月23日

验收结论：

监理工程师(建设单位专业项目负责人)： 年 月 日

SN3.1.2
工程名称
南通润宝行宝马4S店
检验批部位
1～3层JL-1
项目经理
黄宏坤
工程施工
单位名称
龙元建设集团股份
有限公司
分包单位
项目经理

专业工长

分包单位

施工执行标准
名称及编号
DGJ32/J39
—2006
施工班组长
黄伟民
序号
GB50242—2002的规定
施工单位检查评定记录
监理(建设)
验收记录

主控项目
1
室内给水管道的水压试验必须符合设计要求，当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6Mpa.
试验压力1.0Mpa未见渗漏

2
给水系统交付使用前必须进行通水并做好记录。
通水后做
3
生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。
冲洗至清晰无可见物
4
室内直埋给水管道(塑料管道和复合管道除外)应做防腐处理，埋地管道防腐层材质和结构应符合设计要求。
三油二布防腐

一

般

项

目
1
给水引入管道与排水排出管的水平净距不得小于1m。
室内给水与排水管道平等敷设时，两管间的最小水平净距不得小于0.5m;交叉铺设时，垂直净距不得小于0.15m。给水管应加套管，其长度不得小于排水管管径的3倍。
＞0.5m

2
管道及管件焊接的焊缝表面质量应符合下列要求：
⒈焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝产材应圆滑过渡。
⒉焊缝及热影响区表面应无裂纹、未溶合、未焊透、夹渣、弧坑和气孔等缺陷。

3

给水水平管道应有2‰∽5‰的坡度坡向泄水装置。
3.0‰

4

项
次

项目(管道和门安装)
允许偏差
(mm)

1

水平管道纵横方向弯曲
钢管
每米
全长25m以上
1
≯25

塑料管
每米
全长25m以上
1.5
≯25
12
13
5
15
14
11
12
5
13
5
铸铁管
每米
全长25m以上
2
≯25

2

立管垂直度
钢管
每米
5m以上
3
≯8
7
8
6
7
5
4
6
7
6
6
塑料管
复合管
每米
5m以上
2
≯8

铸铁管
每米
5m以上
3
≯5

成排管段和成排阀门
在同一平面上间距
3
1
1
2
2
1
3
2
2
3
1

5
管道的支、吊架安装应平整牢固，其间距应符合规范表3.3.8表3.3.9或表3.3.5的规定。
按规范间距支设

6
水表应安装在便于检修、不受曝晒、污染和冻结地方。
安装的螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。表外壳距墙表面净距为5mm—30mm;水表进水口中心标高按设计要求，允许偏差为±5mm.。
水表距墙表面净距30mm

检查结果：
1-3层JL-1给水配管，施工符合设计要求和验收标准，自检合格。

项目专业质检员： 2011年5月23日

验收结论：

监理工程师(建设单位项目专业技术负责人)
年 月 日
SN2.4
工程名称
南通润宝行宝马4S店

建设单位
南通润宝行汽车销售服务有限公司
监理单位
南通兴港工程咨询监理
有限公司

施工单位
龙元建设集团股份有限公司

分项工程名称

室内给水管道及配件安装
部 位
JL2（生活）

一．支架安装：

排
水管道

管径(mm)
32
50
75
15
160

支架材料

支架间距(m)

说 明

给水管道

管径(mm)
20
25
32
40
50
65

支架材料
井道内钢管40×40角钢；水平管PPR管专用墙面管卡

支架间距(m)

0.5

3.0

说 明

井道内管道镀锌衬塑钢管，支架采用40×40角钢，垂直间距≤3.0m。

二．吊顶内支吊架

给
水管道
管径(mm)
15
20
25
32
50
63
75
80
90
15
150
200
吊架间距(m)

吊架规定型号

说 明

排水管道
支、吊架间距(m)

吊架元钢直径(mm)

支架角钢规格(mm)

说 明

检查意见：
符合设计要求和施工规范，自检合格。

项目专业质检员：
专业技术负责人：
2011 年5月23日
验收结论：

专业监理工程师：
(建设单位项目专业负责人)
年 月 日

A3.3
工程名称：南通润宝行宝马4S店 编号：A3.3 —

致： 南通兴港工程咨询监理有限公司 （监理单位）
兹报验
□1地基和基础 □2主体结构 □3建筑装饰装修

□4建筑屋面 ■5建筑给水、排水及采暖 □6建筑电气

□7智能建筑 □8通风与空调 □9电梯

□ □

子分部/分项/检验批名称：室内给水系统/给水管道安装 部位：1-8.75夹层（JL-2生活）

验收时间： 2011年 5 月 24 日
本次报验内容系第 1 次报验，本项目经理部将对报验内容严格自控，保证符合设计规范要求，并在

你方抽查前报上自评/检查资料和验收记录表。

项目经理部位（章）：
项目经理： 日期 2011年5月24日

项目签收人姓名及时间

施工签收人姓名及时间

监理抽查数据及情况记录：
⒈收到施工相应自评/检查资料和验收记录共 页，收到时间
⒉

检查人： 时间：

监理意见：

□ 未发现问题可进行后续施工。
□ 核验未通过，整改后再报。

项目监理机构（章）

专业监理工程师：
日期 年 月 日

注：1未经项目监理机构验收通过，承包单位不得进入下道工序施工。
2承包单位项目经理部应提前提出本报验单，并给予配合。

江苏省建设厅监制
SN2.3

工程名称

南通润宝行宝马4S店

建设单位
南通润宝行汽车销售服务
有限公司

分项工程名称

室内给水管道及配件安装

系统名称/编号
JL-2（1-8.75夹层生活给水管）

设计或规范要求：
1.生活给水管进水管安装采用镀锌钢管衬塑管敷设，丝口连接，进户管采用De25PPR管，水平坡度0.004;
2.给水管安装后需作水压试验，试验压力为1Mpa，不渗不漏为合格。
3.埋地钢管需作三油二布防腐保护措施。

隐蔽内容及部位：
全长45m，水压试验压力为1Mpa不渗不漏，合格后作三油二布防腐保护。

检查结果：
生活给水管进水管安装采用镀锌钢管衬塑管敷设，丝口连接，给水管道敷设管材规格、标高、座标符合设计要求和施工规范，1Mpa水压试验未见渗漏，全长45
m，坡度0.004，埋地钢管三油二布防腐保护。

检查人：

验收意见：

符合设计要求和施工规范要求，自检合格。

验收人：

核查意见：

安装符合设计要求和施工规范，水压试验未见渗漏，自检合格。

专业技术负责人：
项目经理：
2011年5月24日

验收结论：

专业监理工程师：
(建设单位项目负责人)
年 月 日

SN2.4
工程名称
南通润宝行宝马4S店

建设单位
南通润宝行汽车销售服务有限公司
监理单位
南通兴港工程咨询监理有限公司

施工单位
龙元建设集团股份有限公司

分项工程名称

室内给水管道及配件安装
部 位
JL2（生活）

一．支架安装：

排
水管道

管径(mm)
32
50
75
15
160

支架材料

支架间距(m)

说 明

给水管道

管径(mm)
20
25
32
40
50
65

支架材料
井道内钢管40×40角钢；水平管PPR管专用墙面管卡

支架间距(m)

0.5

3.0

说 明

井道内管道镀锌衬塑钢管，支架采用40×40角钢，垂直间距≤3.0m。

二．吊顶内支吊架

给
水管道
管径(mm)
15
20
25
32
50
63
75
80
90
15
150
200
吊架间距(m)

吊架规定型号

说 明

排水管道
支、吊架间距(m)

吊架元钢直径(mm)

支架角钢规格(mm)

说 明

检查意见：
符合设计要求和施工规范，自检合格。

项目专业质检员：
专业技术负责人：
2011 年5月24日
验收结论：

专业监理工程师：
(建设单位项目专业负责人)
年 月 日

SN2.15

工程名称

南通润宝行宝马4S店
试验系统
生活给水

分项名称

室内给水管道及配件安装（生活）
施工单位
龙元建设集团股份有限公司

试验时间

2011年5月24日 13时00分 起至 14 时 30分 止

试验压力

试验依据
部 位
材 质
规 格
系统编号
数 量
1Mpa
按设计规定
1-8.75夹层
衬塑钢管
PPR管
DN50～De25
JL-2
70

试验项目

强 度 试 验

严 密 性 试 验

试验参数

试验压力(Mpa)

试验时间(min)

试验压力(Mpa)

试验时间(min)

试验标准值

1.0
60
0.6
120

试验实测值

1.0
60
0.6
120

结 论

合格
合格
合格
合格

试验过程及存在问题和处理意见：
将所试验的承压管道注满水，静止数分钟水位稳定后，接上电动试压泵对其作增压强度试验，试验压力为1.0Mpn、持续时间为60min，无压降，合格。降压至0.6Mpa稳压观察120min，检查各连接口未见渗漏;未见压降，均符合试验标准，全程未见异常，合格。

试验人

试验结果：
1-8．75夹层JL-2生活给水管承压水压试验，试验符合规范，全过程不渗不漏未见异常，自检合格。

专业技术负责人： 项目专业质检员： 2011年5月24日

验收结论：

专业监理工程师(建设单位专业项目负责人)： 年 月 日

SN2.17
工程名称
南通润宝行宝马4S店
建设单位
南通润宝行汽车销售服务有限公司
管道类别
生活给水
施工单位
龙元建设集团股份有限公司
系统部位
1-8．75夹层JL-2
试验日期
2011年5月24日

材质

规格

单位

数量

工作介质

镀锌钢管
De25～DN50
m
70
自来水

吹 洗 标 准 及 规 定

冲洗方法

利用市政自来水向安装好的管道内充水冲洗

冲洗标准

冲洗至放出水质清晰和不见可见物为止

冲洗结果

冲洗流出水清晰和未见可见物

冲洗依照

GB50242—2002的规定

试验情况：
利用临时供水自来水,管道泵增压后向施工好的管道内充水，冲洗至流出水清晰和未见可见物为止

试验人：

冲洗检查意见：
1-8．75夹层JL-2生活给水管冲洗符合规范，冲洗质量可靠，自检合格。

技术负责人： 质量检查员： 2011年5月24日

验收结论：

监理工程师(建设单位专业项目负责人)：
