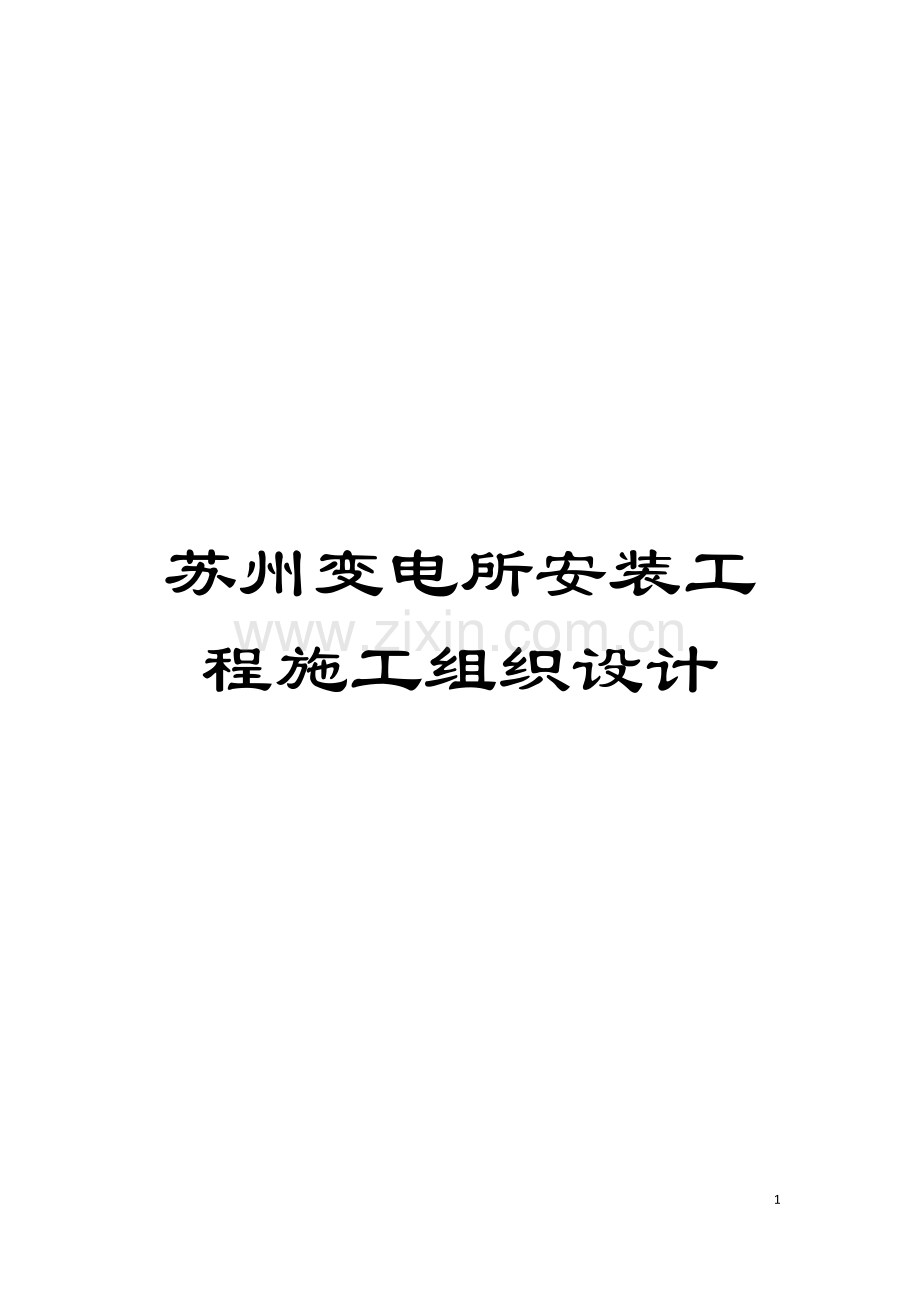

苏州变电所安装工程施工组织设计

- 9 -

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

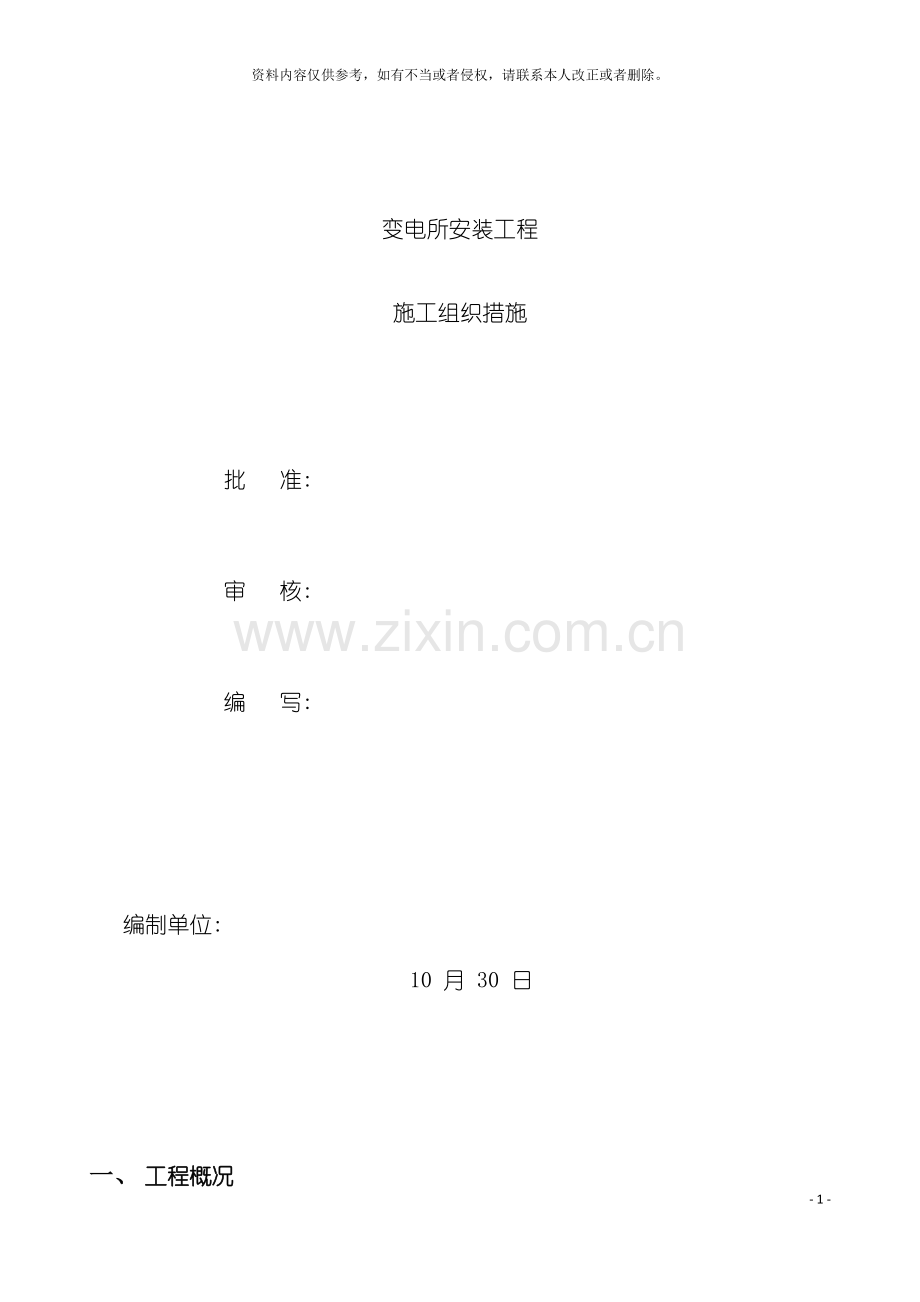

变电所安装工程

施工组织措施

批 准:

审 核:

编 写:

编制单位:
10 月 30 日

一、 工程概况
1. 安装调试SG10-800/10变压器2台
2. 安装调试高压柜10台
3. 安装调试低压柜10台
4. 敷设YJV22-3*95mm2高压电缆约20米。
5. 电缆及控缆敷设, 电缆头、 基础槽钢制作安装, 接地系统安装调试等
二、 招标文件主要要求
根据变电所安装工程施工要求, 根据设备及现场施工情况, 保质保量完成施工任务, 确保工程按期完成。
施工期限: 满足招标文件要求。
三、 工程组织
工程负责人 :
质 检 员 :
安 全 员 :
材 料 员 :
施工 班组 :
四、 项目管理目标
本公司一贯重视工程质量管理, 坚决贯穿”百年大计, 安全第一”和”预防为主”的方针, 历年来我公司承建的一些项目均获得良好的声誉。
1. 工程验收合格率100％
2. 杜绝重大质量事故
3. 减少施工产生的固体废弃物对环境的污染
4. 不发生轻伤及以上人身伤亡事故
五、 技术措施
1. 电气设备安装应按图纸设计要求进行, 并认真执行《电气装置安装工程施工及验收规范》以及产品出厂安装, 调试说明书。
2. 所有铁件焊接时, 焊缝应均匀, 网门、 面板的焊缝要牢固, 焊接接口平整无毛刺, 无挂漏、 焊疤现象, 外观应美观, 焊接后所有焊渣必须及时清理干净。
3. 所有构支架在设备安装前, 非镀锌件的均应防锈漆后才固定设备。
4. 铜排的平弯, 其弯曲半径应符合要求, 弯曲处不得有裂纹, 所有引下排和设备的连接均匀呈自然状, 严禁强行搭接。
5. 明敷接地带应平齐, 无明显扭曲变形, 无高低不平现象, 固定要牢固, 搭接面要符合两倍宽的要求, 与设备的搭接必须采用螺栓固定, 扁铁应钻孔, 不得采用气割, 而且要对称。
6. 变电所内的所有搭接螺丝应根据从下到上和从里到外的要求进行, 螺帽紧固后应外露1～2丝牙。
7. 所有设备在安装时应轻搬轻放, 做到横平竖直, 并根据图纸设计要求定位, 中心轴线必须对齐。
8. 所有母排制作要排列整齐、 平直, 相色明显、 正确。A、 B、 C排列符合从左到右, 从里到外的要求。
9. 所有参加施工的人员, 在工程开工前应认真组织学习有关图纸, 熟悉工序要求, 严格按图施工。
10. 配电柜、 变压器等设备到现场后, 应会同有关人员一起开箱、 验收, 安装应小心谨慎, 避免损坏设备和危急人身安全。
11. 尽量做好进场前的准备工作及出厂前的验收工作, 尽量把制造厂的缺陷消除在出厂前。
12. 严格按图施工, 加强与业主及设计院的联系, 进场前应有会审后的正确施工图或修改通知单。
13. 全部安装的工艺要求及调试记录均应符合部、 省、 行业的有关验收规范要求及反措施要求。
14. 全部屏、 柜、 端子箱内的接线, 元器件规格均应符合设计要求。
15. 二次控制电缆的施放应走向合理, 排列整齐, 固定美观。二次接线要讲究精细工艺, 接线牢固。
16. 二次回路接线特别是开仓内端子箱接线应先仔细核对一次设备的相位、 极性, 保证其正确性。
17. 设备通电前, 要通知有关人员, 检查回路上无人工作, 并要先测绝缘, 正负极性等准备工作。
18. 调试项目、 联动试验均要有正确记录, 不漏项、 不返工、 发现问题及时与有关部门联系, 尽快解决。
19. 全部标签、 号牌、 白头命名正确书写清晰。
20. 全部二次回路熔丝在施工结束后要重新核对是否符合设计要求。
21. 电缆施工前对一些穿管口需涂润滑剂。
22. 电缆头施工应严格按照厂方提出的工艺要求执行。
23. 相位核对需两人进行, 要认真、 仔细、 正确、 色标鲜明。
六、 安全文明施工措施
1. 工程开工前开好技术、 安全交底会。
2. 安装中应严格执行工作票制度, 并严格执行”二会三交”、 ”三个保护”, 做到分工明确、 职责明确、 安全措施落实到实处。施工队应尽量使用同一张第一种工作票。
3. 所有进入现场施工人员都应贯彻”安全第一, 预防为主”的方针, 坚决杜绝违章作业, 共同实施安全优质工程的目标。
4. 进入施工现场的一切人员应严格执行”三戴”制度, 坚决服从现场负责人的指挥分工及安全监督人员的安全监督。对施工现场民工、 油漆工、 起重工应落实安全责任制, 设专人监护, 严格遵守有关安全规定。
5. 施工人员应在安全围栏内进行工作, 严禁擅自移动安全围栏进入运行区域。搬运物品必须注意与运行设备的安全距离。
6. 现场如需使用超长工器具均应由两人水平搬运, 并设专人监护。
7. 施工中严格执行基建工作票制度, 每张基建工作票使用以一周为好。每天开工前, 应对当天的工作由工作负责人进行分工, 做到分工明确, 职责明确, 任务明确。
8. 对同一工作面上下立体作业应叉开作业, 必要时应做好隔离措施, 相互呼应防止高空落物。
9. 现场使用的施工电源箱, 应加装漏电保护开关。使用的电动器具外壳可靠接地, 拆装电源时应有两人进行。
10. 现场堆放的工器具, 材料应不影响通道的畅通。敷设控制电缆时应有秩序进行, 敷设完毕应及时恢复盖板。
11. 现场施工用的竹梯, 脚手架, 板应每天开工前重复检查, 竹梯应有防滑措施, 脚架上板应用绳子绑扎牢固。人字形梯应有绳子限位。
12. 使用气焊时应严格执行有关规定, 并注意防火及对设备的损伤。氧气瓶、 乙炔瓶应分开放置, 并防止倾倒。
13. 现场使用的电焊电源应单独放线, 严禁利用放线盘连接, 避免损坏线盘, 气焊设备应严格遵守其放置规定, 并作好必要的防范措施, 配置一定数量的灭火器及消防沙桶。
14. 高处作业必须使用双控安全带, 如工作人员站在竹梯上工作, 应有人监护, 上、 下物件应用绳传递, 严禁抛掷, 每张竹梯上站立施工人员应限1人。
15. 高处作业完毕应及时将剩余工具材料清理干净, 不得有任何遗留物品, 以免掉落伤人。
16. 电缆应吊放在坚实平坦的地面, 做好防止滚动的措施, 施放时人员应站在盘的两侧, 放线支架用板线固定, 防止电缆盘倾倒。
17. 施工完毕, 对施工产生的固体废弃物按规定及时清理。
七、 做好现场环境管理工作
1. 做好场容场貌的管理工作, 建筑材料, 设备划区域整齐堆放, 施工区域内完工场地清。
2. 遵守文明施工的有关规定维护安全防护设施完好。
3. 保持工地卫生文明, 努力做好工地卫生工作。
4. 对甲方在环境方面提出的要求, 现场负责人必须满足。
5. 在施工现场必须对固废进行集中处理。
6. 施工机械器具的噪声值, 符合甲方规定的要求。
八、 机具配置
序号
名称
规格
单位
数量
备注
1
电焊机

台
1

2
弯排机

台
1

3
钻床

台
1

4
水平尺

把
1

5
锯弓

个
2

6
台虎钳

把
1

7
氧割工具

套
1

8
摇表

台
1

9
竹梯

把
2

10
锉刀

把
2

11
电源箱

只
1

12
拖线盘

个
1

13
电缆剪刀

把
1

14
榔头

把
3

15
个人工具箱

套
8

十、 重大危险源/重要环境因素及控制措施
使用的主要生产设备/工具
危险源
环境因素
OHS
后果
风险程度可能性
程度评价
控制措施
大气排放
噪声排放
废物管理
资源能源
OHS风险
试验设备个人工具
乱拉乱接电源

触电人身伤害
3

3
按DL5009.3-1997《电力建设安全工作规程》3.3施工用电章节执行

交流耐压试验

人身伤害
5

3
1. 加强监护, 使用警戒围栏。
2. 接线后复核, 按操作规程试验

联动
试验

人身伤害
3

3
1. 做好安全措施。
2. 加强各工种联系。

固废

按文件规定清理
注1: OHS风险程度评价由轻至重为: 1级: 可忽略风险。2: 可容许风险。3: 中度风险。4: 重大风险。5: 不可容许风险。
注2: OHS风险程度可能性为: 1级: 极不可能。2级: 不可能。3级: 可能。
注3: E影响程度评价分重要为: A; 一般为: B.
