道路与桥梁课件.pptx

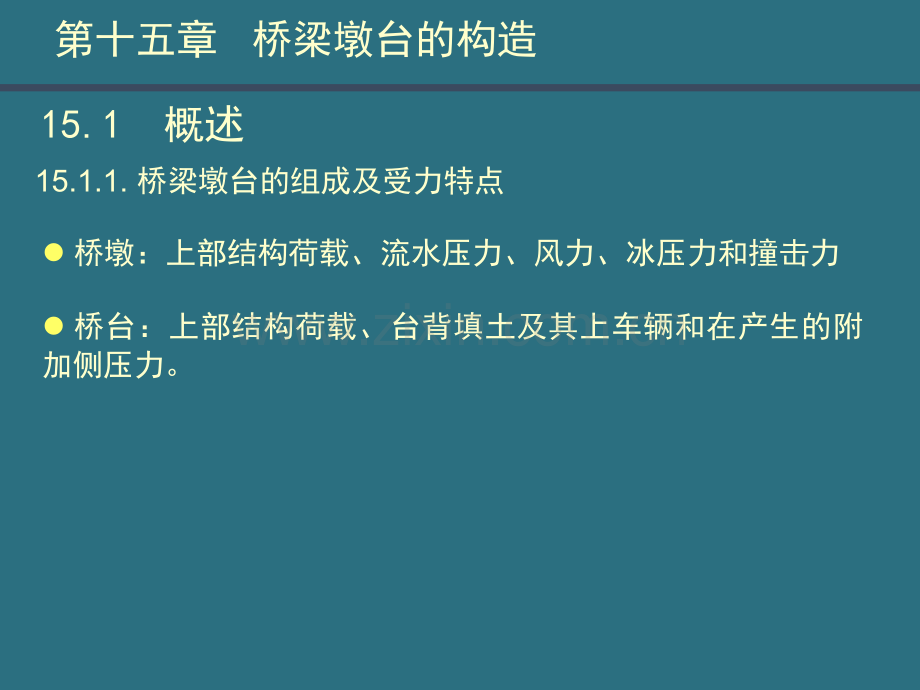

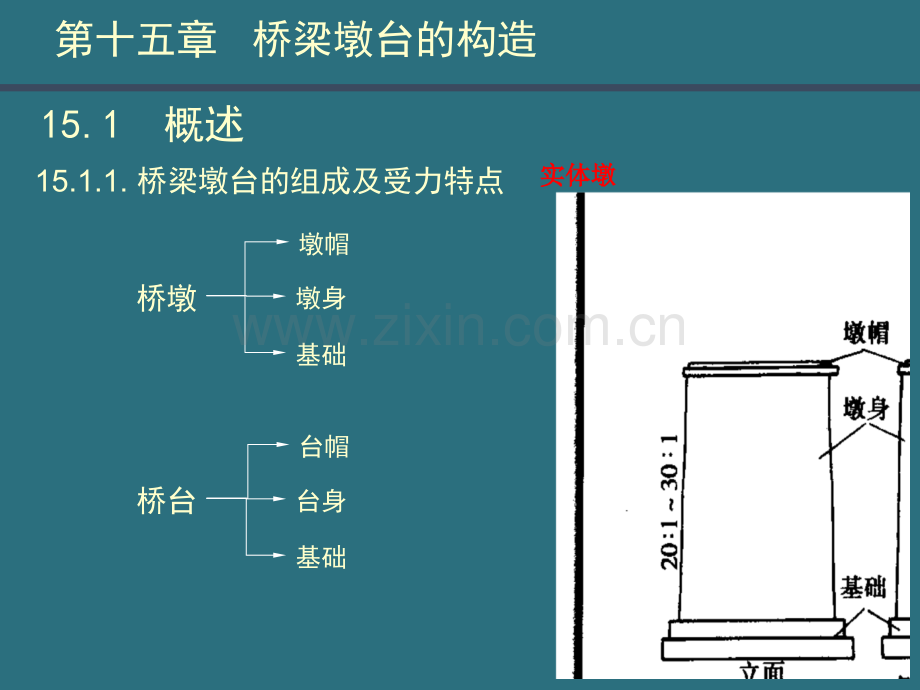

15.1 概述第十五章 桥梁墩台的构造15.1.1.桥梁墩台的组成及受力特点桥墩墩帽墩身基础桥台台帽台身基础实体墩实体墩15.1 概述第十五章 桥梁墩台的构造15.1.1.桥梁墩台的组成及受力特点l 桥墩：上部结构荷载、流水压力、风力、冰压力和撞击力l 桥台：上部结构荷载、台背填土及其上车辆和在产生的附加侧压力。15.1 概述第十五章 桥梁墩台的构造15.1.1.桥梁墩台的组成及受力特点对桥墩、桥台的要求：l 本身的强度、刚度、和稳定性要求；l 地基的承载能力、沉降量、地基与基础之间的摩阻力要求，防止过大的水平位移、转动或者沉降；l墩台的设计与结构受力、土质构造、地质条件、水文、及河床 内的埋置深度有关；l安全耐久、造价低、易维护且成本低、施工方便且工期短、美 学上的要求等。15.1 概述第十五章 桥梁墩台的构造15.1.2.桥梁墩台的类型桥梁墩台在桥梁中最富有造型特点15.1 概述第十五章 桥梁墩台的构造15.1.2.桥梁墩台的类型桥梁墩台分为重力式墩台和轻型墩台：n重力式墩台：依自身重量来平衡外力而保持稳定，墩身台身比较厚实，可不用钢筋。适合于地基良好的大中型桥梁或流冰、漂浮物较多的河流中；缺点是自重大、阻水面积大。n轻型墩台：刚度较小、受力后允许有一定的弹性变形、一般配筋。15.2 桥墩第十五章 桥梁墩台的构造15.2.1.梁式桥桥墩重力式桥墩墩帽材料：C20及以上混凝土尺寸：厚度 30cm（中、小跨径）40cm（大跨径）平面尺寸 顺桥向 横桥向15.2 桥墩15.2.1.梁式桥桥墩重力式桥墩墩帽平面尺寸 顺桥向 双排支座 b f+(a+a)/2+2c1+2c2 单排支座 b a+2c1+2c2 e1e0e1bc1 aac2 fbc1 ac2 15.2 桥墩第十五章 桥梁墩台的构造15.2.1.梁式桥桥墩重力式桥墩墩帽平面尺寸 横桥向 B B1+a+2c1+2c2 B1Bc1c2a15.2 桥墩第十五章 桥梁墩台的构造15.2.1.梁式桥桥墩重力式桥墩墩帽n 材料：C20及以上混凝土n 尺寸：n 细部构造n其它形式墩帽：托盘式 悬臂式15.2 桥墩第十五章 桥梁墩台的构造15.2.1.梁式桥桥墩重力式桥墩墩身n 材料：块石、混凝土或钢筋混凝土n 尺寸：最小尺寸80100cm,大跨径是具体情况定n 侧坡 20:1 30:1n 截面形式：实心墩：流水流冰的考虑 空心墩：抗冲撞能力差15.2 桥墩第十五章 桥梁墩台的构造15.2.1.梁式桥桥墩重力式桥墩基础的标高n 顶面：最低水位以下0.5m，或不高出地面n 底面：天然地面或河底以下1m（岩石地基除外）；或有冲刷时，设计洪水位冲刷向以下1m；或超静定结构，冻胀土地区，冻结线以下0.25m 15.2 桥墩第十五章 桥梁墩台的构造15.2.1.梁式桥桥墩轻型桥墩n钢筋混凝土薄壁桥墩n柱式桥墩n柔性排架桩墩15.2 桥墩第十五章 桥梁墩台的构造15.2.1.梁式桥桥墩轻型桥墩n钢筋混凝土薄壁桥墩 材料：C15以上混凝土 含钢量60kg/m3 尺寸：D=(1/101/15)H 或 D=3050cmDH15.2 桥墩第十五章 桥梁墩台的构造15.2.1.梁式桥桥墩轻型桥墩n柱式桥墩 造型简洁、美观；圬造型简洁、美观；圬工数量少；有多种形工数量少；有多种形式可供组合或选择；式可供组合或选择；一般一般C20C20C30C30砼砼横系梁柱 桩 墩帽 单单柱柱式式双柱式双柱式哑铃式哑铃式混合双柱式混合双柱式15.2 桥墩第十五章 桥梁墩台的构造15.2.1.梁式桥桥墩轻型桥墩n柔性排架桩墩 通过一些构造措施，将上部结构传来的水平力（制动力、温度影响力）传递到全桥的各个柔性墩，或相邻的刚性墩台上。15.3 桥台第十五章 桥梁墩台的构造15.3.1.重力式桥台 U型桥台构造尺寸：75cm1:110:120:150cmH0.4H单排支座所需宽度台帽15.3 桥台第十五章 桥梁墩台的构造15.3.2.轻型桥台n 设有支撑梁的轻型桥台n 埋置式桥台n 钢筋混凝土薄壁桥台n 加筋土桥台15.3 桥台第十五章 桥梁墩台的构造15.3.2.轻型桥台n 设有支撑梁的轻型桥台 一字形 八字形 耳墙式 八字式八字式最常见的构造形式。最常见的构造形式。一字式一字式适用于：河岸稳定、桥台较矮、河床压缩、中小跨径桥梁。适用于：河岸稳定、桥台较矮、河床压缩、中小跨径桥梁。重力式桥台翼墙构造重力式桥台翼墙构造耳墙钢筋构造耳墙钢筋构造15.3 桥台第十五章 桥梁墩台的构造15.3.2.轻型桥台n 埋置式桥台 后倾式 双肋形 双柱式 框架式15.3 桥台第十五章 桥梁墩台的构造15.3.2.轻型桥台n 埋置式桥台 双肋形 双柱式 帽梁耳墙系梁l高度超过10m，须设系梁l帽梁、系梁和耳墙均需配置钢筋，混凝土C20以上l台身与帽梁、台身与基础之间需布置少量街头钢筋，混 凝土 C15以上
