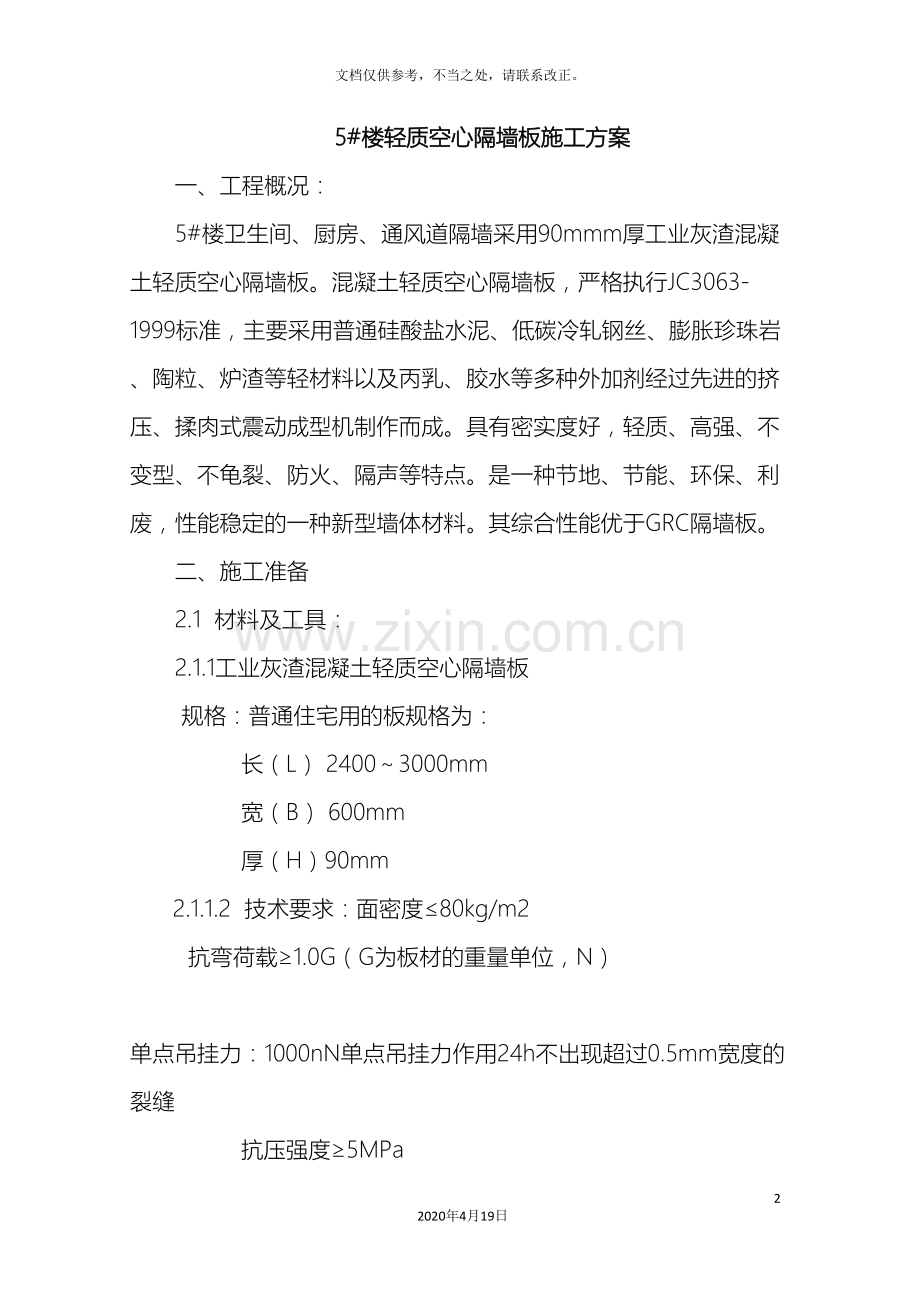

5#楼轻质空心隔墙板施工方案
一、工程概况:
5#楼卫生间、厨房、通风道隔墙采用90mmm厚工业灰渣混凝土轻质空心隔墙板。混凝土轻质空心隔墙板,严格执行JC3063-1999标准,主要采用普通硅酸盐水泥、低碳冷轧钢丝、膨胀珍珠岩、陶粒、炉渣等轻材料以及丙乳、胶水等多种外加剂经过先进的挤压、揉肉式震动成型机制作而成。具有密实度好,轻质、高强、不变型、不龟裂、防火、隔声等特点。是一种节地、节能、环保、利废,性能稳定的一种新型墙体材料。其综合性能优于GRC隔墙板。
二、施工准备
2.1 材料及工具:
2.1.1工业灰渣混凝土轻质空心隔墙板
规格:普通住宅用的板规格为:
长(L) 2400~3000mm
宽(B) 600mm
厚(H)90mm
2.1.1.2 技术要求:面密度≤80kg/m2
抗弯荷载≥1.0G(G为板材的重量单位,N)
单点吊挂力:1000nN单点吊挂力作用24h不出现超过0.5mm宽度的裂缝
抗压强度≥5MPa
干燥收缩≤0.6mm/m
2.1.2 胶粘剂:水泥类胶粘剂。用于隔墙板与基体结构之固定、板缝处理、粘贴板缝。
初凝时间>0.5h
粘结强度>1.0MPa
2.1.3 50mm宽中碱玻纤带及玻纤布:用于板缝处理。
布重>80g/m2,8目/in
断裂强度:25mm×100mm布条 经向>300N 纬向>150N
2.1.4 工具:无齿锯、笤帚、水桶、钢丝刷、小灰槽、2m靠尺、2m托线板、开刀、撬根、钢尺、橡皮锤、木楔、钻、扁铲、射钉枪等。
2.2 作业条件:
2.2.1 结构已验收,墙面弹出+50cm标高线。
2.2.2 操作地点环境温度不低于5℃。
2.2.3 正式安装以前,先试安装样板墙一道,经鉴定合格后再正式安装。
2.2.4现场应清理干净,运输道路通畅,条板堆放场地平整,干燥。清理好条板安装部位的基层,光滑面应进行凿毛处理,然后按施工图及条板排列图标出每块条板安装位置。
三、隔墙板安装
3.1工艺流程:
结构墙面、顶面、地面清理和找平→放线、分档→配板、修补→安U形卡→
配制胶粘剂→安装隔墙板→安门窗框→板缝处理
3.2 清理隔墙板与顶面、地面、墙面的结合部,凡凸出墙面的砂浆、混凝土块等必须剔除并扫净,结合部尽力找平。
3.3 放线、分档:在地面、墙面及顶面根据设计位置,弹好隔墙边线及门窗洞口线,并按板宽分档。
3.4 配板、修补;板的长度应按楼层结构净高尺寸减20mm。计算并量测门洞口上部的隔板尺寸,当板的宽度与隔墙的长度不相适应时,应将部分隔墙板预先拼接加宽(或锯窄)成合适的宽度,放置有阴角处。有缺陷的板应修补。
3.5 按设计要求用U形钢板卡固定轻质隔墙板的顶端。在两块条板顶端拼缝之间用射钉将U形钢板卡固定在梁和板上。随安板随固定U形钢板卡。侧面的U形钢板卡小于3m的固定两道。
3.6 配制胶粘剂:胶粘剂要随配随用。配制的胶粘剂应在30min内用完。
3.7 安装隔墙板:将条板对准墙体安装标线立起,在板与板接缝或板的顶部、侧面与建筑结构结合部位先涂掺胶砂浆,按拼装次序对准榫头及榫槽拼接。在条板下部打入斜楔,利用斜楔调整位置,使条板就位,垂直向上挤压顶紧、板底部固定好,拼接时接缝部位挤满掺胶砂浆并用小刮刀勾缝。待条板的垂直度、平整度等检验合格后,用聚合物砂浆填实条板下部的空间。斜楔应在立板养护3d取出,并用同种聚合物砂浆填实楔孔。
在安装隔墙板时,一定要注意使条板对难预先在顶板和地板上弹好的定位线,在安装过程中随时用2m靠尺及塞尺测量墙面的平整度,用2m托线板检查板的垂直度。
3.8 管线安装:
3.8.1管、线安装应与条板的安装配合进行。
3.8.2安装管线用的固定螺栓,螺钉必须固定在预埋件或板的实心部位。
3.8.3空心条板上安装暗管、暗线时,可按设计要求沿条板板顶或板底部横向布置,纵向布线可沿空心条板的孔洞穿行。水管不得从单层条板内横向穿行。
3.8.4需要再实心条板墙体上竖向开槽、打孔安装暗线时,应按设计要求弹线定位后,采用专用工具按所需尺寸单面开槽切割。严禁在条板同一位置两面开槽、开洞。
3.8.5管线安装应认真操作,穿过墙体处可装上橡胶护套。暗管、暗线安装完毕验收合格后,水泥条板隔墙应采用聚合物砂浆回填密实。使表面平整;板面应采用聚合物水泥浆粘贴耐碱玻璃纤维网格布等修补防裂。有抹灰层时可加钢网增强。
3.9接缝处理及墙面整理
3.9.1条板的接缝处理应在门、窗框、管线安装完毕后进行。清理接缝部位,补满破损孔隙,清洁墙面。
3.9.2墙体接缝应采用粘结砂浆粘线结,表层采用聚合物水泥抹面并刮平。在条板的接缝槽中,用掺胶砂浆粘贴盖缝材料,粘贴要服帖,不容许有气泡。
3.9.3有防渗漏要求的墙体,涂料施工前板面应按设计要求进行防水处理。
四、 质量标准
4.1 保证项目:
4.1.1 工业灰渣混凝土轻质空心隔墙板的各项技术指标必须满足有关标准所规定的要求。
胶粘剂的配制原料的质量必须符合有关规定。
检查方法:检查产品合格证。
4.1.2 混凝土轻质空心隔墙板其四边的粘结必须牢固。
检查方法:手振和观察检查。
4.l.3 吊挂点埋件必须牢固。 检查方法:检查吊挂力测试记录。
4.2 基本项目:
4.2.1 节点构造、构件位置、连接锚固方法,应全部符合设计要求。
检查方法:观察检查。
4.2.2 隔墙板所有接缝处的粘结应牢固,应填塞密实,不应出现干缩裂缝。
检查方法;观察检查。
4.2.3 玻纤网格带(布)应沿板缝居中压贴紧密,不应有皱折、翘边、外露现象。
检查方法:观察检查。
4.3 允许偏差项目:
安装的允许偏差应符合表9-16的规定。
隔墙板安装允许偏差 表9-16
项次
项 目
允许偏差 (mm)
检 查 方 法
1
表面平整
3
用2m靠尺和楔形塞尺检查
2
立面垂直
3
用2m托线板检查
3
接缝高差
3
用直尺和塞尺检查
4
阴阳角方正
4
用200mm方尺和尺检查
5
轴线偏移
10
用尺检查
5 成品保护
5.1 施工中各专业工种应紧密配合,合理安排工序,严禁颠倒工序作业。隔墙板粘结后10d内不得碰撞敲打,不得进行下道工序施工。
5.2 安装埋件时,宜用电钻钻孔扩孔,用扁铲扩方孔,不得对隔墙用力敲击。对刮完腻子的隔墙,不应进行任何剔凿。
5.3 严防运输小车碰撞隔墙板及门口。
6 应注意的质量问题
6.1 注意空心板的运输和保管。运输中应轻拿轻放,侧抬倒立并互相绑牢,不得平手抬平放。堆放处应平整,下垫100mm×100mm木方,板应侧立,垫木方距板端50cm。板如有明显变形、无法修补的过大孔洞、严重的断裂、裂缝或破损,不得使用。
6.2 板缝开裂是当前的质量通病。防止板缝开裂的办法,一是使用的胶粘剂必须对路,二是板缝处理要严格按操作工艺认真操作。108胶配适量水混合成胶液,32.5号水泥∶细砂=1∶2拌合成干砂浆,再加入胶液拌制成适当稠度水泥砂浆胶粘剂,其粘结强度≥1.1MPa。
