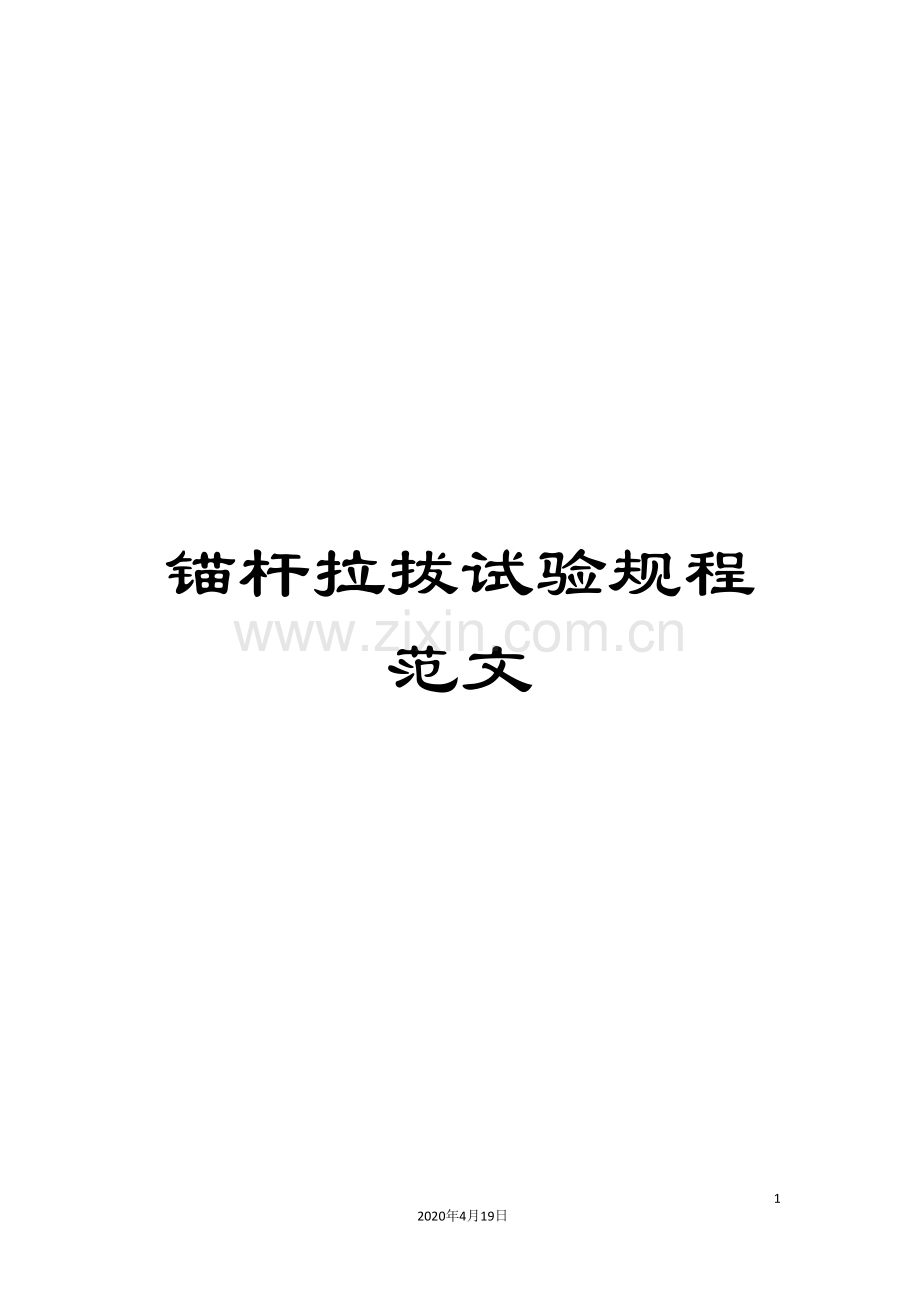

锚杆拉拔试验规程范文
10
2020年4月19日
文档仅供参考，不当之处，请联系改正。
：制

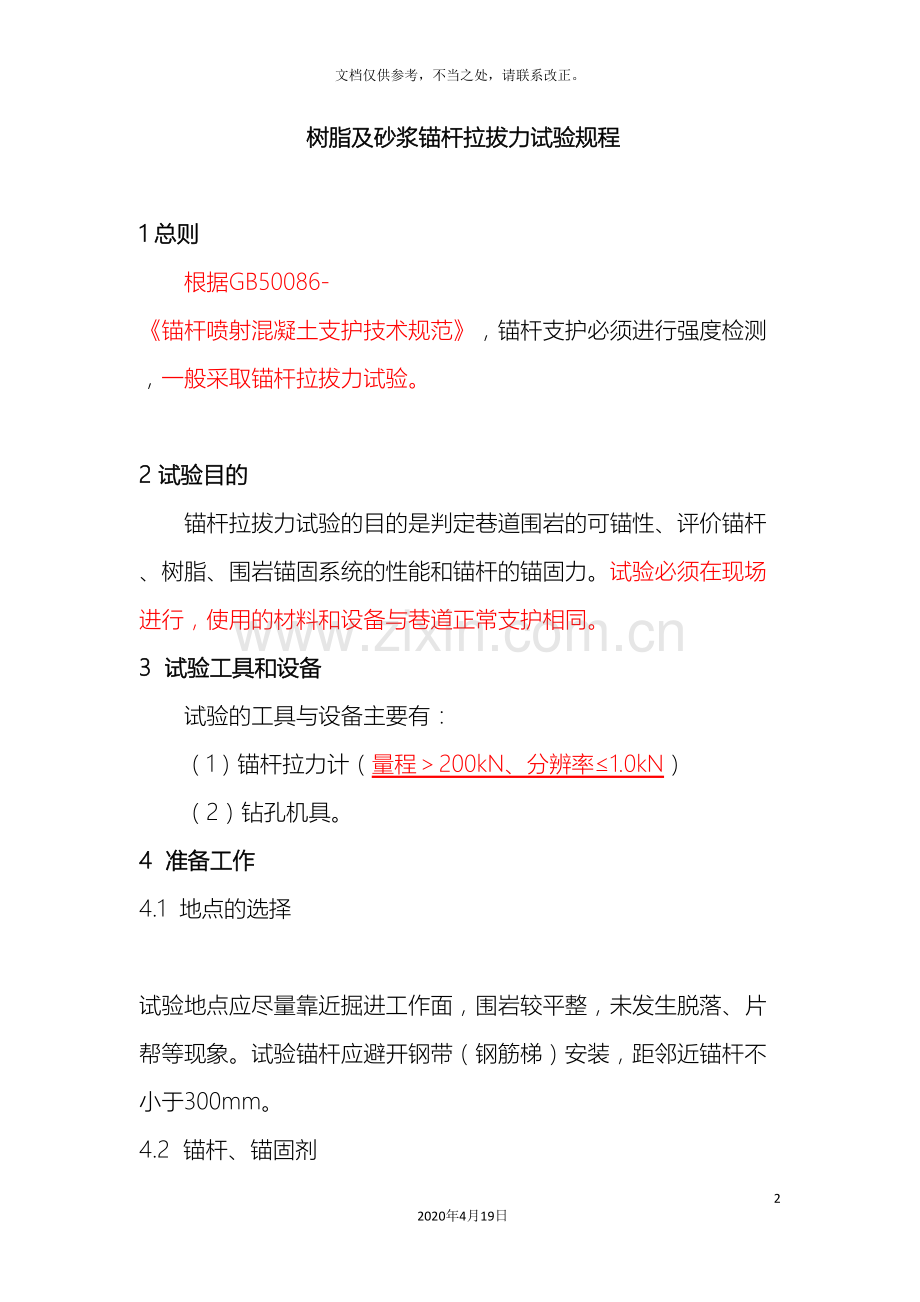

：： 树脂及砂浆锚杆拉拔力试验规程
1 总则
根据GB50086- 《锚杆喷射混凝土支护技术规范》，锚杆支护必须进行强度检测，一般采取锚杆拉拔力试验。
2 试验目的
锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。试验必须在现场进行，使用的材料和设备与巷道正常支护相同。
3 试验工具和设备
试验的工具与设备主要有：
（1）锚杆拉力计（量程＞200kN、分辨率≤1.0kN）
（2）钻孔机具。
4 准备工作
4.1 地点的选择
试验地点应尽量靠近掘进工作面，围岩较平整，未发生脱落、片帮等现象。试验锚杆应避开钢带（钢筋梯）安装，距邻近锚杆不小于300mm。
4.2 锚杆、锚固剂
试验用锚杆的表面应无锈、油、漆或其它污染物。树脂锚固剂按设计选用。
4.3 钻孔
用锚杆钻机在选择的地点钻孔。试验前测量钻孔直径、锚杆直径、树脂药卷直径。
4.4 锚杆安装
（1）将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底；
（2）用锚杆钻机将锚杆边旋转边推进到孔底，然后再旋转5～10秒停止；
（3）等待30秒后，退下锚杆钻机；
（4）做好标记，以备试验。
5 拉拔试验
拉拔试验在锚杆安装后0.5～4.0小时进行。时间过短影响锚固剂固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。
按图A.1所示安设仪器，确保锚杆拉力计油缸的中心线与锚杆轴线重合。试验前，检查手动泵或电动泵的油量和各连接部位是否牢固，确认无误后再进行试验。试验由两人完成，一人加载，一人记录（见表A.1）。试验时应缓慢均匀地操作手动泵压杆。当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值。
6 锚杆拉拔测试要求
（1）平巷每安装300根锚杆或掘进100米巷道，抽试三组锚杆，其中每组拱顶锚杆2根，边帮锚杆1根；设计变更或材料变更时另作一组拉拔力测试。
（2）《锚杆规范》规定，锚杆质量合格条件为：
同组锚杆锚固力或拉拔力的平均值，应大于或等于轴向拉力设计值（kN），即PAn≥PA ；
同组单根锚杆的轴向锚固力或拉拔力，不得低于设计值的90％，即PAmin ≥0.9PA ；
PAn—同批试件抗拔力的平均值（KN）；
PA ---锚杆设计锚固力（KN）；
PAmin---同批试件抗拔力的最小值（KN）；
试验要求:
(1)、锚杆：ф16mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于42.5KN，计算式 PA =210 N/㎜2×201㎜2=42.21 kN；
(2)、ф18mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于53.5KN，计算式 PA =210 N/㎜2×254.5㎜2=53.45kN；
(3)、ф20mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于66KN，计算式 PA =210 N/㎜2×314.2㎜2=65.98kN；
(4)、ф22mm左旋无纵筋等强螺纹钢（Ⅰ级）锚杆，抗拔力大于80KN，计算式 PA =210 N/㎜2×380.1㎜2=79.82kN；
ф22mm左旋无纵筋等强螺纹钢（Ⅱ级）锚杆，抗拔力大于114.5KN，计算式 PA =300 N/㎜2×380.1㎜2=114.03kN。
7 锚杆支护设计强度
根据GB50086- 《锚杆喷射混凝土支护技术规范》，巷道宽度一般B≤5.0米，锚杆支护ф20mm螺纹钢（Ⅰ级）锚杆，抗拔力大于66KN（表1）；
水泵房、中央变电所等中型硐室工程巷道宽度一般B≤8.0米，ф22mm螺纹钢（Ⅰ级）锚杆，抗拔力大于80KN。
破碎硐室、大件组装硐室等大型硐室工程巷道宽度一般B≤10.0ф22mm螺纹钢（Ⅱ级）锚杆，抗拔力大于114.5KN（表2）。
图A.1锚杆拉拔力试验示意图
表A.1 锚杆拉拔力试验记录表 巷道名称：一般平巷PA =66kN
锚杆
组号
锚杆
序号
时间
锚杆长度
（mm）
锚杆直径
（mm）
孔径
（mm）
锚固长度
（mm）
锚 固 剂
直径（mm）
拉拔力
（kN）
单值
平均值
1
1
2
3
2
1
2
3
3
1
2
3
试验人：
记录人：
年 月 日
表A.2 锚杆拉拔力试验记录表 巷道名称：大型硐室 PA =114.5kN
锚杆
组号
锚杆
序号
时间
锚杆长度
（mm）
锚杆直径
（mm）
孔径
（mm）
锚固长度
（mm）
锚 固 剂
直径（mm）
拉拔力
（kN）
单值
平均值
1
1
2
3
2
1
2
3
3
1
2
3
试验人：
记录人：
年 月 日
8 注意事项
8.1 锚杆拉拔计在试验过程中应固定牢靠。
8.2 锚杆拉拔时应缓慢地逐级均匀加载，直到锚杆滑动或杆体破坏为止，并作详细记录。
8.3 拉拔锚杆时，拉拔装置下方和两侧不得站人。
8.4 拉拔时设专人监视顶板，以保证操作人员安全。
8.5 测试锚杆按规定比例测试，选择好测试点，不能做破坏性试验。
8.6 拉拔合格的锚杆要挂好合格标签，如发现不合格的锚杆要按规定补打，在进行测试。
8.7 拉拔时严禁有人经过，两边放好警戒，以防止工具脱落伤人。
8.8 测试后要将锚杆螺母拧紧，保管好设备。
二〇一一年九月
先查出这个基本数据：
1、如果是三级钢筋，则其抗拉强度为400N/mm2
2、如果是二级钢筋，则其抗拉强度为310N/mm2；
3、如果是一级钢筋，则其抗拉强度为210N/mm2；
然后计算：
Ф22的钢筋面积为380.1mm2，
二级钢筋的最大拉力就是117.8KN；
一级钢筋的最大拉力就是79.8KN。
二级钢计算：
直径25mm
25×25×π÷4×310÷1000=152.2kN
钢筋的面积×设计抗拔力（抗拉强度为310N/mm）
在试验时抗拔力大于152.2kN
1、单位力度
HPB300,HRB335, HRB400,HRB500,钢筋抗拉强度设计值分别是270N/mm²、300N/mm²、360N/mm²、435N/mm²。
GB 50010- 混凝土结构设计规范
