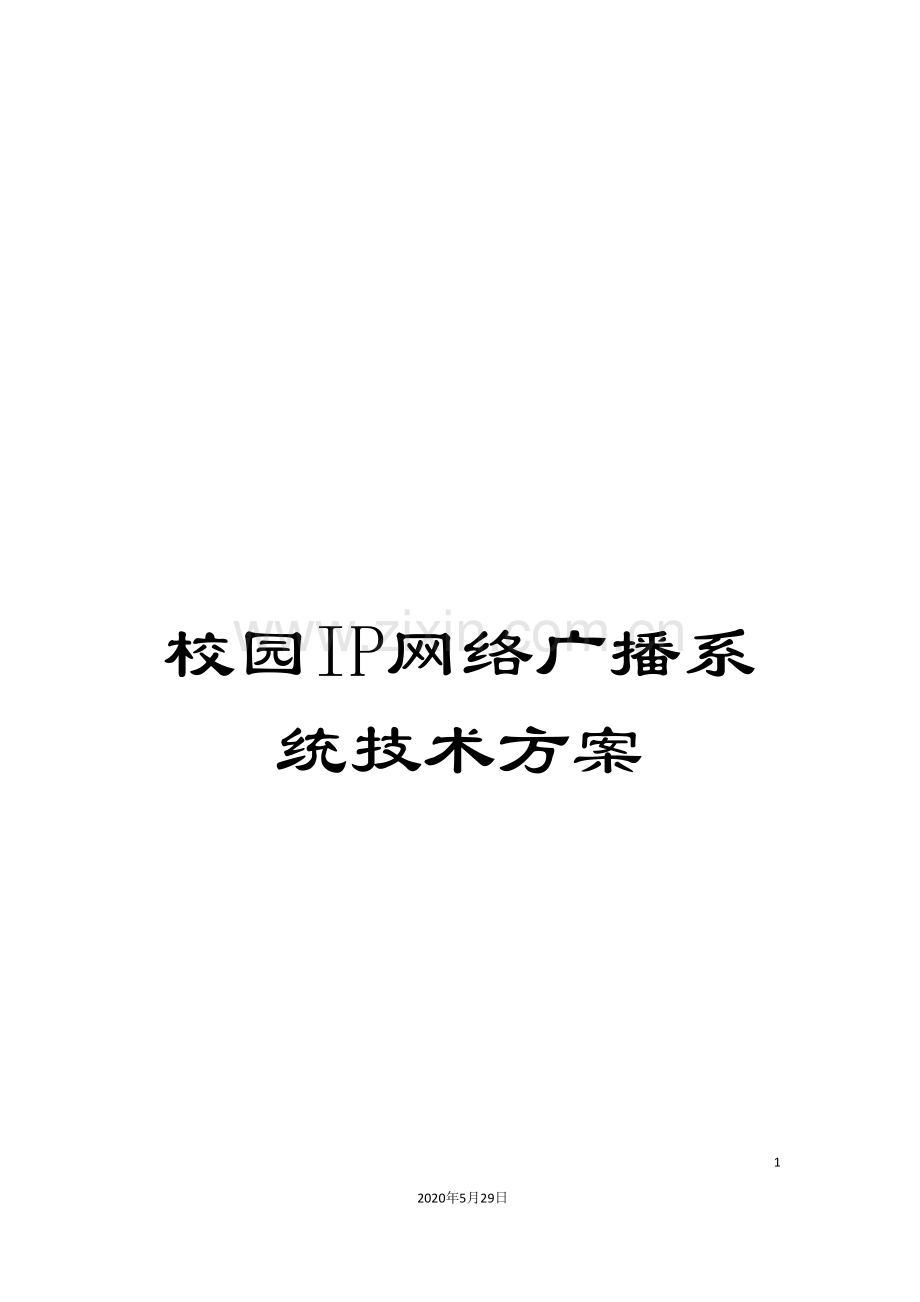

校园IP网络广播系统技术方案

45
2020年5月29日
文档仅供参考

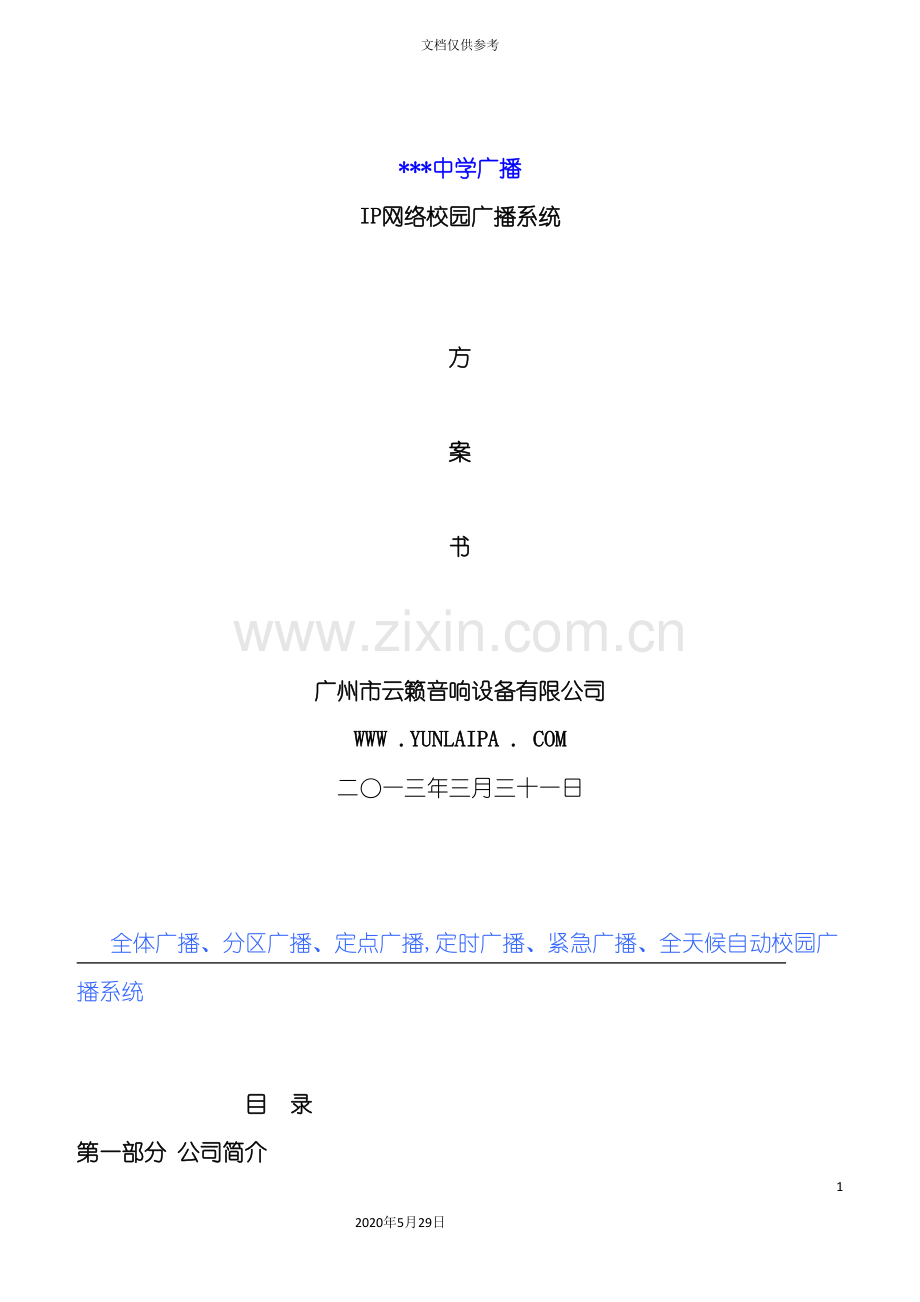

***中学广播
IP网络校园广播系统

方

案

书

广州市云籁音响设备有限公司
WWW .YUNLAIPA . COM
二○一三年三月三十一日

全体广播、分区广播、定点广播,定时广播、紧急广播、全天候自动校园广播系统

目 录
第一部分 公司简介
第二部分:校园广播建设必要性、标准、要求
一、 校园广播建设必要性
二、 校园广播建设标准
三、 校园广播作用
四、 校园广播功能规范
五、 校园广播建设要求

第三部分:系统方案介绍
一、 YUNLAI(云籁)产品介绍
二、 方案设计思路
三、 YUNLAI(云籁)IP网络广播功能介绍
四、 传统广播存在问题
五、 IP网络广播优势
六、 IP网络广播拓扑图
七、 IP网络广播清单
八、 IP网络广播主要产品参数及图片

第四部分:施工注意事项
第五部分:售后服务
1、 系统培训
2、 售后服务承诺

第一部分 公司简介
------品牌简介
     YUNLAI(云籁)品牌秉承以高品质产品为载体,为各行各业提供全方位舒心服务的经营理念,产品已广泛运用于各类办公大厦、大中院校、购物商场、园林小区、星级酒店、体育场馆、跨国企业工厂等公共设施,以其完善的功能、完美的品质赢得用户的一致赞誉。YUNLAI(云籁)数字网络广播自进入中国市场以来,快速实现研发和生产本土化。国际化的管理结合本土化的生产,使YUNLAI(云籁)数字网络广播具有无可比拟的高性价比。

------先进的功能
    以TCP/IP(局域网、广域网)为信号的传输媒介,没有距离上限制,只有有网络接口的地方都能够接入广播,真正发挥广而播之,广而告知的效应。支持控制到每一台接入网络的终端,也能够控制多个终端;领导网络分控广播等,分控点不受控制;支持消防、灾害性紧急广播及自动激活邻区;自动激活固化录音和电子警笛;一星期每天多点可编程节目定时广播和背景音乐;自动化电话接口及支持电话会议;关键部件采用CPU微电脑芯片控制;可编程定时器采用数字化显示操作;自动发布多种定时钟声;完善的功率放大器自动保护功能;分区寻呼与分区控制;
------品质保证
     二年免费保修,常年跟踪服务,使YUNLAI(云籁)广播用户无后顾之忧。
当前公司已为新疆、西藏、陕西、贵州、宁夏、江西、山西、山东、河南、河北、四川、重庆、甘肃、福建、内蒙、吉林、黑龙江、辽宁、云南、湖南、湖北、江苏、上海、浙江、安徽、广东、广西、海南、天津、北京等三十几个省市,几百所学校成功实现了校园广播智能应用。工程以价格合理、功能实用、性能稳定、服务及时周到深受广大用户好评。

------资质认证
YUNLAI(云籁)产品已经过国家产品质量强制检验,IP*6防水检验、ISO9001等。

第二部分 校园广播建设的必要性、标准、要求

一、 校园公共广播建设的必要性

校园公共广播是学校教育、教学基本的和必要的设备设施。主要用于校园公共广播、语音教学广播、招生考试广播、安防广播等,分室外部分和室内部分。随着现代科学技术的迅猛发展,校园公共广播的模式越来越多,功能越来越强大,服务教学的作用越来越显著。
为加强我校校园公共广播的建设、使用和管理,规范我校校园公共广播建设,使其符合科学性、先进性、可靠性、实用性的原则,充分发挥校园公共广播系统服务教学,服务师生的效益,根据我校的实际情况,要求建设一套超前的、权威的、先进的、可扩容性的、可靠性的校园广播系统。

二、 校园公共广播建设的标准和参考规范

GB4959 <厅堂扩声特性测量方法>
SJ2467 <通信设备汉语清晰度测试方法>
GB/T14476-93 <客观评价厅堂语言可懂度的”RASTI”法>

三、 校园公共广播的主要作用
1、发布作息钟声
2、提供背景音乐(升旗、早操、眼保健操、运动会等)
3、集会扩声
4、转播新闻
5、共青团、少先队自办广播节目
6、发布通知、寻呼以及其它语音信息
7、播送通用的教学语音文件和语音听力考试文件,招生考试等。
8、必要时发布警笛及灾害性事故紧急广播
四、 校园公共广播的功能规范
(一)一般系统的基本要求
1、应能发布实时的语音广播、录音广播以及转播国家和地方电台新闻。
2、应覆盖教学区的各个课室、操场及公共通道等地方。
3、广播覆盖区域应能分区控制,可视需要手动或者自动选通或关闭任何广播分区。
4、应具有强插功能,即能对任何选定的广播分区(包括已经关闭了的分区)强行插入寻呼广播或其它应急广播。在发生突发性紧急事件时,应能强行发布警笛。
5、应能实现自动定时管理,包括定时接通、关闭广播系统的电源,定时播放已编排好的钟声、音乐铃声或其它节目。
(二)高级系统的基本要求
高级系统除应符合一般系统的基本要求外,还应该具有下列功能:
1、矩阵分区、多音源播放:即可同时在不同的广播分区播送不同的节目。
2、可进行录音和简单的节目剪辑。
3、操场广播点必须具有可对全校区远程遥控播控功能,当遇到阴雨天气时,可经过遥控器进行有序的集合队伍,广播通知。
4、领导远程播控功能(即校领导可经过远程广播话筒对任意分区或者任意课室广播通知或者播放节目)
5、单点控制、编组控制(即广播中心可对任意一间课室或者多间课室播送授课课件或者考试内容)。

(三)可视条件追加的功能
1、与消防(事故处理)中心联动。当消防(事故处理)中心发出警报出,公共广播系统能自动发出相应的分区强插报警。
2、具有与市内电话连接的接口,可经过电话向校园发布广播。
3、配置能够自动切换的备用功放。(选配)
4、配合不间断电源(UPS),与直接供电系统配合使用,断电时能支持系统工作时间不少于15分钟。(选配)

五、中学广播项目建设的要求

1、构建基于IP网络数字的广播系统,功能与设计目标:
(1) 集中管理,智能化运行
系统能经过中央设备进行集中管理,能经过编程设定后,自动运行。
(1) 多音源广播,外语听力教学功能
可实现不同的区域播放不同节目的要求。
(2) 业务讲话广播、背景音乐、定时打铃、定点广播和电台节目转播
将每天24小时的节目进行定时编程,有不同时段需要播放的音乐和区域经过系统编程,事先设定好播放程序,即可实现全天候自动广播,无需专人值守,完全做到全自动化控制。

(3) 分区广播寻呼、任意广播点寻呼
系统能够实现对区寻呼、和全区寻呼。系统支持寻呼优先,系统内的分区无论处于何种状态,只要有寻呼广播信号输入,自动强行广播。而没有被寻呼的区域仍正常播放音乐节目,互不干扰。
(4) 监听功能
要求系统能对分区播放情况进行监听。
(5) 消防联动,紧急插入和报警广播
当分区发生紧急火灾等事件时,能与消防系统联动,系统能强行切入紧急报警信号,对相应的区域进行紧急报警。

(6) 联网控制功能
能经过分控室控制系统的运行。
(7) 操场远程无线遥控播放功能
可经过遥控器遥控播放指定区域,其它区域不受干扰。

2、项目需求:
(1)控制中心
临时控制中心位置:假设在教学一楼为网络中心机房,广播控制中心、安防监控室用房。同时能够在各层或各楼设置一个弱电井机房。楼与楼之间经过校园网络连接入网。

a) 广播点分布
室外部分主要分布在教学楼操场。用于校园公共广播、安防紧急广播、背景音乐及上下课打铃等。
室内部分主要分布在设计教学楼各课室、公共走道,普通教室。其中普通教室分别设置有音量开关,老师能够根据需求调节音量大小声。以上布置主要用于校园公共广播、安防紧急广播、背景音乐外,还能够用于考试广播、语音教学、英语听力考试广播等应用。另外,运动场配有独立的广播寻址点,用于开校运动会及举办大型活动,可实现背景音乐与人声混音输出等。
b) ★操场必须具备有全校遥控、分点遥控、分区遥控控制以及播放的功能。方便于学校升国旗及举办校园活动等。

c) 其它要求
广播系统必须为统一品牌,所采用的设备产品为国内外知名品牌,口碑及应用情况良好。

第三部分:系统方案介绍

一、 YUNLAI(云籁)数字广播产品简介

YUNLAI(云籁)数字IP网络广播系统采用当今世界广泛使用的TCP/IP网络技术,将音频信号以IP包协议形式在局域网和广域网上进行传送,彻底解决了传统广播系统存在的距离局限,音质不佳,维护管理复杂,互动性能差等问题。该系统设备使用简单,安装扩展方便――只需将数字广播终端接入计算机网络即可构成功能强大的数字化广播系统。
功能方面:可独立控制每个终端播放不同的声音。不但能够完全实现传统广播系统的基本功能,如定时打铃、分区播放、喊操、消防报警等基本要求,而且还具备音频自由点播、教师安排课程、节目播放等功能;
传输方面:音频传输距离无限延伸,轻松实现分校区广播和领导校外远程广播。即使远在国外,声音也能清晰流畅,犹如现场亲听。非传统模拟广播系统所企及,具有绝对优势;
音质方面:达到立体声和CD级,适合于教室里的日常语言听力训练,每个发音都能够清晰可辨。特别是应用在考试听力播放中,能够有效提高学生听力部分成绩,不再为含混不清的声音所困扰。
产品应用范围:大学、中小学、高速公路、商业连锁店、智能大厦、大中型企业……

”数字IP网络广播系统”名词解释:
IP(Internet Protocol)是TCP/IP中的网络层协议。IP协议提供了统一的IP数据包格式,以消除各通信子网的差异,用来给各种不同的通信子网或局域网提供一个互连平台。
将广播的音频信号进行数字编码,并经过网络传输IP数据包,再由终端解码还原为音频信号的系统,称为数字IP网络广播系统。采用这种工作方式,能够实现多网合一,跨越局域网和广域网。借助强大的IP网络平台,广播系统迎来了新的飞跃!

二、方案设计思路
(一)、前端扬声器设计
1、室外广播扬声器
围绕已建教学楼操场和室外走道分别布置8只50-100W的全天候大功率防水音柱LA-568和24只40W的全天候大功率防水音柱LA-547。
2、室内广播扬声器
分别在100间教学楼内安装2只音箱LA-215,合计200只;100间教室各安装100只IP网络终端(带点播和功率)LA-2208,合计100只;用于接收机房中心输送的节目源,具有信号接收,信号转换,信号放大的作用,并带有线路输入的功能,实现教室本地扩音。行政楼、实训楼、教室和学生宿舍等分别安装壁挂喇叭LA-206。体育馆和饭堂则分别安装室内全频音箱LA-340和LA-320,用于紧急广播、校园广播、消防火灾应急广播使用等。
(二)、分区规划设计
1、室外广播分区规划
在教学楼操场布置8只50-100W的室外防水音柱。安装一台IP网络数字终端LA-2210,由机房统一控制。
2、室内教室广播分区规划
在教学楼的100间教室分为100个区域管理。每一个区域安装一台IP网络定阻20W数字终端LA-2208。
3、室外走道广播分区规划
在教学楼各层走道安装24只全天候大功率防水音柱LA-547。安装一台IP网络数字终端LA-2210,由机房统一控制。
(四)、机房广播中心设备设计
配置一套学校专用的网络软件包LA-2200S,负责整套校园广播的编程、管理、检测、音频制作等功能,解决学校管理上:自动播放,点对点广播,编组广播等传统广播所具有的全部功能。为丰富学校广播的播放内容,在节目源方面配置1台CD机,1只远程呼叫站,1套无线麦克风、一只有线麦克风等。为保证机房周边的设备打到节能管理,配置一台定时编程时序器,对周边设备的电源开启关闭进行定时管理,节能环保,延长设备的寿命。配置一对监听音箱LA-2206,可对整个校区的任何区域广播进行监听,实时把握整个校区的广播状态良好。
(五)、操场广播设计
在操场四周布置8只全天候大功率防水音柱,配置一台节能网络接入节点LA-2210,
解决接收中心机房输送的IP信号,并进行信号转换,放大,输出功能,预留有本地信号的接入接口。为适应操场全天候的升国旗等室外活动,方便操控整个操场的广播有序的播放,可选配置一套IP网络远程播控装置,当遇到雷雨天气,可经过握在手上小小的遥控器进行音乐的暂停或者开启,声音大小调节等功能,或者对校区的任意分区播放广播,可解决学校升国旗或者校园活动因学生未列好队而音乐就响起来的尴尬场面。
(六)、领导分控中心设计
可在需要分控的场所如:门卫室、校长办公室、领导办公室、学生广播站等设置广播分控中心,可满足硬件操作的需求,也能够满足软件操作的需求,可根据校园使用习惯配置。只要有RJ45接口的地方都能够接入分控中心,不受地域的限制,可实现对整个校区的寻呼广播,音乐播放控制等,可设置权限使用。
三、YUNLAI(云籁)IP网络寻址广播功能介绍
l 涵盖传统广播系统所有功能
包括自动音乐打铃、播放眼保健操、课间音乐播放、校领导讲话、播送通知和转播电台节目等
l 系统基于IP网络,遵循TCP/IP协议
一线多用,充分利用校园网络资源,避免重复架设线路,有以太网接口的地方就能够接数字广播终端,真正实现广播、计算机网络的多网合一。
l 领导网上讲话
领导经过校园网上的任意一台计算机,接上话筒,即能实现广播讲话,可指定全体广播或局部广播,支持经过Internet远程广播.
l 自由点播
教师经过遥控器控制分布在每个教室的数字广播终端完成音频服务器中数据库的任意点播。操作简单方便。可彻底”摒弃上外语课带录音机到教室的教学方法”,教师只需要用遥控器选择相应的课程内容,按一下播放即可!无需倒带、换面等繁琐的操作。
l 实时采播
将外接音频(卡座、CD、收音机、话筒等)接入音频服务器实时压缩成高音质数据流,并经过校园网络发送广播数据,安装在不同教室的数字广播终端可实时接收并经过自带音箱进行播放。
l 定时播音
数字广播终端具有独立IP地址,能够单独接收服务器的个性化定时播放节目。教师将需要使用的教材或课件存储在服务器硬盘上,并使用专门软件编制播放计划,系统将按任务计划实现全自动播出。
l 多路分区播音
系统可设定任意多个组播放制定的音频节目,或对任意指定的区域进行广播讲话;服务软件可远程控制每台终端的播放内容(划定区域播放)和音量等
l 点对点、点对多寻址广播、分组广播
机房中心或者分控中心可对校区内的任意区域,或者任意多个区域广播,其它区域不受影响。适用于学校教学,考试使用,满足不同的班级考不同的内容,互相之间不受干扰。当每一年班级有变换时,只需要在操作键面轻轻打钩编组即可,不需要改变线路。
l 教室音频扩音
数字广播终端提供音频输入功能。在没有广播信号的时候,教学计算机的音频输出可接入语音终端,经扩音播出。终端能够根据语音信号的有无,自动切换功放音箱的电源。
l 紧急消防广播
系统可接入消防报警信号,实现消防联动,并支持邻层报警。终端带强切功能,可控制三线制音控器。
l 音频素材制作
可实现数字素材的剪辑、混音、淡入淡出、噪声消除、变速不变调等功能。
系统资源服务器可存储数千小时以上的音乐节目或语音节目。用户能够根据实际情况扩充存储空间或更换服务器,或增加磁盘阵列等设备提升系统性能。
l 操场远程遥控播控功能
可经过遥控器或者操作键面即可对校区内的任意区域广播或者遥控广播,不需要跑到机房中心,费用使用阴雨天气的操场广播。
四、传统广播系统存在的问题
l 技术落后,兼容性、扩展性不佳
现有校园广播基本都是采用模拟传输,人工管理的工作方式,系统易受环境干扰,多路广播
时容易产生串音。无法实现数字格式(MP3)音频文件在终端直接播放,无法与校园网连接,以真正实现音源数字化、播放管理自动化。
l 音质差、功能单一
当前校园广播设备只能用于广播体操、眼保健操、广播通知等少数教学与管理活动,无法满足现代教育的外语听力训练、考试、课间音乐音质要求。
l 安装复杂、维护不便、故障率高
由于定压有线广播是严格按照阻抗与功率匹配的原则进行配置,往往因一台变压器或音箱故障而烧坏功放,影响整个广播。
l 可管理性差、无法进行远程控制
由于只能以专用播放设备(磁带、唱片、CD机等)和储存了MP3文件的计算机作为音源,需要专人在专门地点管理广播内容,因此无法使用现代技术对广播音源进行有效管理,更无法进行远程播放控制,不利于校园广播系统的灵活应用,造成资源浪费。
l 语音教学设备昂贵、使用不便,难以普及
语音教室和多媒体教室,虽然具备很好的教学效果,可是由于其设备昂贵,学校往往只能装备极少的几个教室。教师如果需要使用专用教室还需提前预约,在使用过程中还经常会由于学生或设备原因出现诸多故障影响教学进度,因此多数老师还是选择了使用录音机来完成语音教学。
l 操作麻烦、普通教师无法应用于课堂教学
在中国的许多院校里都已经有了各自独立的音频广播系统,可是多数院校仅将此系统运用于大学英语四、六级考试。由于其音源为录音带,因此需要有专人按照各年级老师的要求转录编辑,工作效率很低,往往是制作一次节目至少要播上一个礼拜。

五、数字IP网络广播系统的优势
l 更强的功能
纯数字广播系统,涵盖了传统校园广播系统的所有功能。并实现了音频点播的功能(AOD)。并充分利用了校园网络的资源,可随时随地获取网络上的音频资源。由于每个终端有独立的IP地址,因而能够控制任意一个终端播放不同的节目
l 更好的音质
由于采用了网络传输技术,使音频信号无传输干扰及失真。采用了MP3压缩算法占用网络带宽低(8k-128k)又能保证音质保真度,经测试采用44.1khz 16bit采样128kbps速率压缩 通频带(线路输出) 20-16khz ,失真度 ≤ 3%
l 更高的可靠性
校园广播系统的不稳定因素主要取决传输线路的质量,不合理的传输线路或造成不稳定甚至烧毁大功率的定压功率放大器。纯数字广播系统由于借助于成熟的以太网络通讯技术,每一个终端设备相当于一台联入校园网络的简易计算机。用户只需要保证网络的畅通,无需增加其它的维护。
l 更简单的安装
安装简单。只要具备以下二个条件:有一个交流220V插座,有一个标准以太网络接入插座(RJ45)。
六、IP网络广播系统拓扑图(见CAD图)
略
七、IP网络广播材料清单(见EXCEL)

八、系统主要部件
LA-2200 IP网络广播控制中心(触摸屏)

IP网络广播控制中心是系统的核心。采用工控机箱设计,触摸屏显示操控,内置功能强大的IP广播控制服务器软件,常见节目素材,大容量节目源空间,用户能够根据自己需求下载或制作录制节目。负责音频流点播服务、计划任务处理、终端管理和权限管理等功能。管理节目库资源,为所有网络适配器提供定时播放和实时点播媒体服务,响应各网络适配器的播放请求,为各音频工作站提供数据接口服务。
广播主机可扩展含有5个独立声卡,5路话筒与音频输入输出通道用于外接话筒,音源及监听。全数字化传输,以局域网或具有独立IP的互联网为主要传输媒介,支持专用百兆网传输,传输距离不受限制,可达几十套或上百套节目源,并实现了多网合一。局域网内装有本系统的任意工作站电脑可根据权限大小对系统进行广播,向本系统添加或删除节目。
屏幕尺寸:12英寸
屏幕颜色:TFT32位真彩色
操控方式:800×600分辨率液晶电阻式(四线)触摸屏
工作环境:环境温度:20-75℃;相对湿度:75%;气压:86-106Kpa
主板:945GC(因产品不断升级,请以实物为准)
标准接口:2X PS2、1X串口、1X并口、1X VGA口、1 X RJ45接口、2X USB口(因产品不断升级,会有所增加)
硬盘:160G、7200转、SATA接口、企业级(因产品不断升级,容量会不断提高)
光驱:SATA接口的DVD-ROM
内存:DDR 2 1G(因产品不断升级,容量会不断提高)
网卡:主板集成10M/100Mbps以太网口
CPU:E2140(因产品不断升级,请以实物为准)
系统音频信号信噪比:LINE:70dB;MIC:60dB
系统音频信号失真度:1KHz<0.5%
系统音频信号标准输入电平:LINE:300mV; MIC:5mV
系统音频信号标准输出电平:0dBV
自身耗电量:AC~220V/50Hz/300W
软件操作平台:WINDOWS98/ /XP
LA-2200S IP网络广播软件(含主控、分控、音源采集软件)

系统软件包由服务器软件、工作站软件及节目制作等工具组成。
服务器软件:
负责音频流点播服务、计划任务处理、工作站管理和权限管理等功能。为所有数字音频终端提供定时播放和实时点播服务,响应各播控器的播放请求。为工作站提供数据接口服务。音频服务器软件可将传统音频资源,转换成数字节目存储到系统服务器中,方便重复利用和同时使用。服务器最多支持5块声卡,实现多路实时采播。具有定时自动开关机功能。支持多级服务器(适合广域网大型项目)。提供双保险功能,当服务器故障或感染病毒时,IP网络主控机可维持系统除点播和工作站登录外的基本广播功能;当主控机故障时,服务器也可接管系统,代为管理终端。
工作站软件:
工作站软件利用IP网络(局域网、广域网)远程登录到服务器,实现远程管理。主要完成音频实时采播、节目资源管理和定时编排播放功能。将话筒接入工作站声卡,实时采集压缩后广播到各数字音频终端,不需广播主控室人工干预;远程管理服务器的节目库,能够将制作的音频节目上传,远程添加删除文件。
节目制作工具:
节目制作工具功能齐全,用户可从CD抓轨,声卡线录等方式制作数字节目,支持文件转换、合幷和分割等操作。
电子地图工具:
可导入任意一张工程平面图,添加广播终端图标到相应位置后,将会图形化显示该终端的登录情况和是否正在广播,支持全屏显示,可输出到液晶电视,适合大型监控广播工程。

MT-80S 8路调音台

超薄型设计, 8路单声,26种模拟DSP效果,每通道三段均衡,2个辅助+2编组,100MM推子,4段3色电平指示。
最大输出电平:19dBm (1KHz, THD=0.5%)
剩余噪声:-105dB
信噪比:≥80dB
等效噪声源输入电动势:-115dBm
耳机输出功率:100mw(1KHz, THD=0.5%, 200Ω)
均衡:低频80Hz ±15dB
中频2.5KHz ±15dB
高频12KHz ±15dB
增益控制:MONO(单声道)-60dB ~-40dB
TAPE(磁带卡座)-∞~0dB
频率响应:20Hz~20KHz(±3dB)
总谐波失真+噪声:≤0.03% (1KHz, 0.775V)
毛重(kg):5.0
包装尺寸(mm):440×395×120
适用于实况演出,乐队,会议,音乐厅,文艺活动场所及演播室录音用途。

LA-8201 DVD播放器(带遥控器)

★CD、DVD、MP3播放功能,自带USB接口。 ●高亮度动态VFD荧光显示,清晰醒目
●内置USB接口,自带遥控器
●兼容DVD、CD、MP3等多种播放格式 ★具有远程控制功能,能够实现定时播放。
●具有通电后自动播放功能
●LA-8201B受控于编程主机

LA-8202 数字调谐器

●高亮度动态VFD荧光显示,清晰醒目
●AM/FM50个电台存储
●具有自动搜索存储电台和断电记忆功能 ★具有远程控制功能,能够实现定时播放。
●LA-8202B受控于编程主机
LA-2200T 远程呼叫站

●LCD液晶显示屏,人性化操作界面
●自带话筒,可对任意指定区域进行广播
●内置扬声器,实现双向通话
●支持一路线路输入,可外接前置放大器、CD机
●自动获取IP地址,超强的跨网段功能
网络接口 标准RJ45输入
支持协议 TCP/IP,UDP,IGMP(组播)
音频格式 MP3/MP2
采样率 8K～48KHz
传输速率 10Mbps
音频模式 16位立体声CD音质
输出频率 20Hz～16KHz
谐波失真 ≤3%
信噪比 ＞70dB
辅助线路输入音电平 400mV工业标准压线接线端子
音源输出电平 775mV工业标准压线接线端子
音源输出阻抗 1KΩ
工作温度 -20℃～+60℃
工作湿度 10%～90%
功耗 ≤5W
输入电源 DC9V
尺寸 483*256*44mm
净重 0.8Kg
LA-2205 IP网络报警矩阵

特点:
1.2路报警短路输入,8路短路输出;
2.中可使用任意多个IP网络报警矩阵,以扩展端口;
3.动发送报警信息到服务器,执行播放任务(支持邻区/全区报警);
4.声音文件预存在服务器中,免去”警报发生器”
5.太网口地方即可接入,支持跨网段和路由
参数:
电源:AC220V 50Hz
功耗:15
尺寸:484×260mm
重量:2．3g
LA-8204 前置放大器

●10路输入(5路话筒、3路线路,2路紧急输入)
●各通道音量独立控制,高音和低音控制调节
●信号LED电平指示
●默音强插输出

LA-U200 U段远距离双手持无线话筒

●真分集接收机300米系统是一款适合专业舞台演唱、演讲、会议、俱乐部等使用的无线话筒,采用众多领先业内的技术于一身,具有以下优点:
●真正分集设计.本机为真分集设计,内置四个接收电路,任意一支话筒都有两个接收电路同时进行接收,并由CPU进行信号比较,确保每时每刻都是选择到最优质的一路作为输出信号,使本机在可使用的距离中没有任何死点,而且使本机的使用距离比普通无线话筒多上四至五倍距离.
●双CPU控制,本系统内置两个CPU进行电路控制,CPU时刻对RF信号强度、AF信号强度、噪声等信号进行扫描检测比较,并对其进行控制,能够有效避免杂讯干扰等。
●液晶屏显示:采用高亮度液晶屏显示左右接收的工作状况,液晶屏主要显示:RF信号强度、AF信号强度、频率、电池强度、天线、静音等,用户能够经过这些显示,了解系统的工作状态,进行有针对性的控制。
●高档的烤漆工艺: 接收机使用业内新型高档水纹漆,经高温烤制,表面呈现出漂亮的涟漪水面纹,任意角度效果均不相同,而且它的硬度非常高,抗刮伤力和抗诱性更是普通漆的10倍。
●优美的原音演绎:系统电路采用成熟的UHF技术、SMT贴片工艺、进口的元器件,使本话筒的音质优美,低音浑厚有力,中高音清晰干净,动态范围大,信噪比极高,适用在绝大多数演唱场合。
CM-10 台式(广播)专业麦克风

阻抗:600欧姆
灵敏度:-63db
频率响应:15000-1 Hz
传输距离可达500米
★电源: 可接市电-220V/50Hz或者DC9V
尺寸: 400*185*115mm

LA-2213 IP网络远程播控器

特点:
1.用于学校操场播音, 壁挂式5寸真彩液晶屏(中英文界面) ,启动时间≤1秒;
2.带8路音频输入(6路话筒输入,2路线路输入),1路音频输出(1路录音输出);
3.经过网络对其它IP音频终端远程播放(分区或全区), 播音音量可调节;
4.可点播服务器节目和插入U盘,做为音源播放,并能控制暂停/快进/快退;
5.一键式广播功能(具有8个可编程广播按键, 预设节目源和目标分区), 可选配无线遥控器(其数字键也是用于一键广播, 500米范围);
6.有以太网口地方即可接入,支持自动获取IP地址;

LA-2206 IP网络监听音箱

特点:
1.化设计, 整合网络音频解码,数字功放及音箱;
2.采用高速工业级双核(ARM+DSP)芯片,启动时间≤1秒;
3.高保真扬声器, 立体声 2x10W放大器;
4.左右声道平衡调节,音量调节
5.太网口地方即可接入,支持自动获取IP地址
参数:
电源, 功耗:AC220V, ≤25W
网络通讯协议:TCP、UDP、ARP、ICMP、IGMP
网络芯片速率:10/100Mbps
音频编码:MP2/MP3/PCM/ADPCM
音频采样, 位率:8kHz～44.1kHz, 16位, 8kbps-320kbps
信噪比, 频响:≥90dB, 20Hz-20KHz
网络声音延:广播延迟≤100ms
输出功率:2x10W
音频接口:1路线路输入、1路线路输出
其它接口:1个RJ45控制面板接口
尺寸:160x150x230mm

LA-8216 定时编程电源管理主机

●依次打开或关闭16路受控设备的电源
●电源插座总容量达5KVA,每个插座最大输出电流20A

LA-2202 IP网络机架式数字终端(线路输出)

特点:
1.机架式设计(2U),配备3寸液晶屏(128x64)及红外遥控器;
2.采用高速工业级双核(ARM+DSP)芯片,启动时间≤1秒;
3.音频线路输出,接外部功放扩音;
4.根据声音自动开关外部功放(可手动开关),受控电源最大输出功率1400W;
5.内置报警强切,直接驱动三线制音控器(免24V强切电源);
6.可点播服务器节目内容(中英文菜单显示),从本地线路输出;
7.有以太网口地方即可接入,支持自动获取IP地址。
参数:
电源, 功耗:AC220V,≤10W
网络通讯协议:TCP、UDP、ARP、ICMP、IGMP
网络芯片速率:10/100Mbps
音频编码:MP2/MP3/PCM/ADPCM
音频采样, 位率:8kHz～44.1kHz, 16位, 8kbps-320kbps
信噪比, 频响:≥90dB, 20Hz-20KHz
网络声音延迟:广播延迟≤100ms
输出功率:
音频接口:1路线路输出
其它接口:1路强切音控器输出
尺寸:483x256x88mm
LA-9187 500W节能型合并功放

★内置节能处理模块,自动识别音频输入信号,控制电源进入工作状态;间隔1分钟无音频信号输入时,自动控制电源进入节能待机状态。 标准机箱设计,2U铝合金全黑面板;
2路话筒输入,3路线路输入;1路辅助输出 高音/低音控制,总音量和独立的音量控制。
设有高音(TREBLE)和低音(BASS)独立调节。
采用双面线路板,表面封装工艺技术(贴片式),产品品质进一步升级、采用先进高效功率放大电路。
2路紧急输入线路具有二级优先,强行切入优先功能。 内置2级有源高通滤波和低通滤波器,自动消波还原信号;拥有完整的线路安全工作保证。
机器异常工作保护警告功能:当输入信号过大、负载过重、线路短路时,对应的指示灯闪烁提示,有极高的可靠性。
完善的温度保护:大电流高速风扇,工作噪音低,散热效果佳;当机器温度升高时,温度保护电路会启动风扇;风扇的转速随温度的升高而自动提高。
2种功率输出方式:定压输出100V,70V;定阻输出4～16Ω 。
电源:~220V/50Hz
灵敏度:线路250mV话筒2mV 输出方式:4--16Ω平衡输出 70V/100V定压输出
辅助输入:600Ω 1V(0dB )
输入:MIC1、2、3:600Ω 20mv,AUX1、2:15KΩ ,150 mv不平衡
频响:100Hz-18KHz
总谐波失真:小于1％at 1 KHz,1/3 rated power
信噪比:线路dB,话筒>70dB
音调调节;低音:±10dB at 100Hz;高音:±10dB at 10Hz
保护:直流输出、过载、超温、短路
默音功能:MIC1输入覆盖其它输入
尺寸:485×410×90mm
功耗:750W
重量约:18Kg
输出功率:500W
LA-9284 800W 数字后级功放

标准机箱设计,3U铝合金全黑面板;人性化的抽手设计,美观实用。
1路线路输入,1路辅助线路平衡输入。
1路线路输出,信号级联下一台纯后级功放。
采用高效放大电路,带压限电路限制输入。
内置2级有源高通滤波和低通滤波器,自动消波还原信号;拥有完整的线路安全工作保证。
机器异常工作保护警告功能:当输入信号过大、负载过重、线路短路时,对应的指示灯闪烁提示,有极高的可靠性。
完善的温度保护:大电流高速风扇,工作噪音低,散热效果佳;当机器温度升高时,温度保护电路会启动风扇;风扇的转速随温度的升高而自动提高。
2种功率输出方式:定压输出100V,70V;定阻输出4～16Ω;不均匀度小于1.5dB。
电源:~220V/50Hz
输入灵敏度:1V
阻尼系数:400
信噪比:-85dB
频响:80Hz-15KHz±1.5dB
总谐波失真:小于1％
上升速率:70V/ms
冷却方式:强迫风冷式
指示灯:电源,信号,削峰,保护,过载
保护:上电、超温、过载、短路
功耗:1200W
尺寸:485×132×410mm
重量约:25Kg
输出功率:800W
LA-9285 1000W数字后级功放

标准机箱设计,3U铝合金全黑面板;人性化的抽手设计,美观实用。
1路线路输入,1路辅助线路平衡输入。
1路线路输出,信号级联下一台纯后级功放。
采用高效放大电路,带压限电路限制输入。
内置2级有源高通滤波和低通滤波器,自动消波还原信号;拥有完整的线路安全工作保证。
机器异常工作保护警告功能:当输入信号过大、负载过重、线路短路时,对应的指示灯闪烁提示,有极高的可靠性。
完善的温度保护:大电流高速风扇,工作噪音低,散热效果佳;当机器温度升高时,温度保护电路会启动风扇;风扇的转速随温度的升高而自动提高。
2种功率输出方式:定压输出100V,70
