浆砌排水沟施工技术交底模板.doc

上传人:w****g 文档编号:9265195 上传时间:2025-03-19 格式:DOC 页数:13 大小:196.50KB
下载 相关 举报

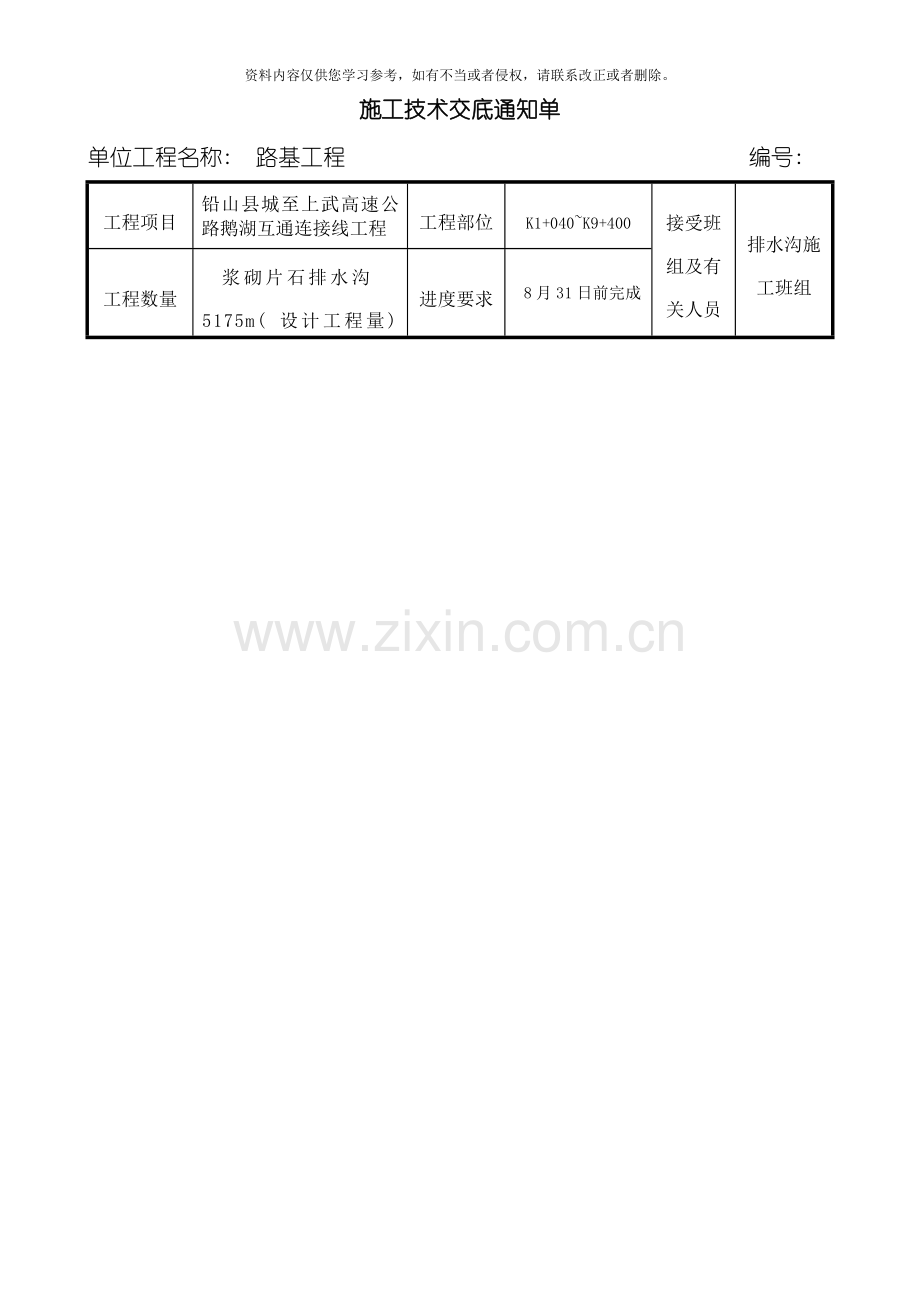

浆砌排水沟施工技术交底模板.doc_第1页
第1页 / 共13页
浆砌排水沟施工技术交底模板.doc_第2页
第2页 / 共13页
点击查看更多>>
资源描述
资料内容仅供您学习参考,如有不当或者侵权,请联系改正或者删除。 施工技术交底通知单 单位工程名称: 路基工程 编号: 工程项目 铅山县城至上武高速公路鹅湖互通连接线工程 工程部位 K1+040~K9+400 接受班组及有关人员 排水沟施工班组 工程数量 浆砌片石排水沟5175m( 设计工程量) 进度要求 8月31日前完成 质 量 标 准 浆砌排水沟应符合《公路工程质量检验评定标准》JTG F80/1- 中以下标准: 1、 基本要求 1.1 砌体砂浆配合比准确, 砌缝内砂浆均匀饱满, 勾缝密实。 1.2 浆砌片石的质量和规格应符合设计要求。 1.3 基础中缩缝应与墙身缩缝对齐。 1.4 砌体抹面应平整、 压光、 直顺, 不得有裂缝、 空鼓现象。 2、 实测项目 表1 浆砌排水沟实测项目 项次 检查项目 规定值或允许偏差 1 砂浆强度( MPa) 7.5 2 轴线偏位( ㎜) 50 3 沟底高程( ㎜) ±15 4 墙面直顺度( ㎜) 或坡度 30或符合设计要求 5 断面尺寸( ㎜) ±30 6 铺砌厚度( ㎜) 不小于设计值( 400) 3、 外观鉴定 3.1 砌体内侧及沟底应平顺。 3.2 沟底不得有杂物。 施工程序及操作要点 一、 工程概况 K1+040-K9+400施工段共有浆砌排水沟5175m, 结构型式为梯形排水沟( 150×80㎝) 与矩形排水沟( 80×80㎝) , 所用材料为M7.5浆砌片石, M12.5水泥砂浆抹面。排水沟示意图如下: 150×80㎝浆砌片石边沟 80×80㎝浆砌片石边沟 图1 浆砌排水沟示意图 ( 尺寸单位: cm) 二、 施工机具 砂浆搅拌机、 发电机、 磅秤、 平板振动夯、 挖掘机 三、 施工工艺流程 挂线施工 砌体勾缝 养生 墙身砌筑 测量放样 基坑开挖 基础砌筑 砂浆搅拌 砂浆搅拌 图2 浆砌排水沟施工工艺流程图 四、 施工方法 1、 测量放样 浆砌排水沟工程采用分段施工, 分段放样。根据路基中线及护坡道高程放出两侧坡角线, 然后根据《边沟、 排水沟设计表》中”沟中心至中桩距离”参数放出排水沟中线, 再经过排水沟结构尺寸放出水沟边线, 并用白灰在地上画出。经过沟底高程、 沟底纵坡确定开挖深度。线位设好以后请监理工程师检测, 符合要求后再进行下道工序。 2、 基坑开挖 利用测量放样出的边线及计算出的开挖深度, 采用人工配合挖掘机械开挖, 自卸汽车运输的基坑开挖方式。基坑开挖至距设计沟底10~15cm时, 改以人工挖掘。人工修整至设计尺寸, 不能扰动沟底及坡面原土层, 不允许超挖。基坑沟底采用平板振动夯振击密实。开挖清理完毕后请监理工程师检测, 符合要求后再进行下道工序。 3、 砂浆搅拌 砂浆配合比严格采用项目部下发的砂浆配合比批复件中执行, 批复件见附件。 砂浆使用砂浆搅拌机现场拌和, 拌和时间宜为3-5分钟, 且砂浆应随拌随用。砂浆中所用水泥、 砂、 水等材料的质量标准宜符合混凝土工程相应材料的质量标准。砂浆中所用砂, 宜采用中砂或粗砂, 当缺乏中砂及粗砂时, 在适当增加水泥用量的基础上, 也可采用细砂。砂的最大粒径不宜超过5㎜。 砂浆的和易性采用直观法进行检查, 以用手能将砂浆捏成小团, 松手后既不松散、 又不由灰铲上流下为度。 在保持适宜稠度的砂浆一般宜在3~4h 内使用完毕; 气温超过30℃时, 宜在2~3h 内使用完毕。若在运输过程或在贮存器中发生离析、 泌水的砂浆, 砌筑前应重新拌和; 已凝结的砂浆, 不得使用。 施工过程中, 每工作班须制取试件2 组( 每组6个试件, 规格为70.7mm×70.7mm×70.7mm) , 并在第二天脱模后送工地实验室标准养护。 4、 基础砌筑 4.1 片石要求 4.1.1 片石应符合设计规定的类别和强度, 石质应均匀、 不易风化、 无裂纹, 不得采用风化石。 4.1.2 片石厚度不应小于150㎜( 卵石和薄片者不得采用) 。用做镶面得片石, 应选择表面较平整、 尺寸较大者, 并应稍修整。 4.2 砌筑方法 4.2.1 基础采用坐浆法进行施工, 严禁采用灌浆法进行施工。 4.2.2 片石、 砌体在使用前必须浇水湿润, 表面如有泥土、 水锈, 应清洗干净。 4.2.3 砌筑基础的第一层时, 如基底为岩层, 应先将基底表面清洗、 湿润, 再坐浆砌筑; 如为土质, 可直接坐浆砌筑。 4.2.3 基础分2个工作层砌筑, 每个工作层的水平缝应大致找平。砌体较长时可分段分层砌筑, 但两相邻工作段的砌筑差一般不宜超过1.2m; 分段位置宜尽量设在沉降缝或伸缩缝处, 各段水平砌缝应一致, 各工作层竖缝应相互错开, 不得贯通。 4.2.4各砌层的砌块应安放稳固, 较大的砌块应使用于下层, 且大面向下, 安砌时应选取形状及尺寸较为合适的砌块, 尖锐突出部分应敲除。砌块间应砂浆饱满, 粘结牢固, 不得直接贴靠或脱空。砌筑时, 底浆应铺满, 竖缝砂浆应先在已砌石块侧面铺放一部分, 然后于石块放好后填满捣实。用小石子混凝土塞竖缝时, 应以扁铁捣实。竖缝较宽时, 应在砂浆中塞以小石块, 不得在石块下面用高于砂浆砌缝的小石片支垫。 4.2.5 砌筑上层块时, 应避免振动下层砌块。砌筑工作中断后恢复砌筑时, 已砌筑的砌层表面应加以清扫和湿润。 4.2.6基础每10-20米设置一道沉降缝。每个工作日结束后, 需按工作缝处理, 或设置为沉降缝。 5、 墙身砌筑 5.1 片石要求 片石要求同基础砌筑对片石要求。 5.2 砌筑方法 5.2.1 墙身同样采用坐浆法进行施工, 严禁采用灌浆法进行施工。 5.2.2 片石、 砌体在使用前必须浇水湿润, 表面如有泥土、 水锈, 应清洗干净。 5.2.3 砌筑墙身的第一层砌块时, 应先将基础表面清洗、 湿润, 再坐浆砌筑。 5.2.3 浆砌片石宜以2~3 层砌块组成一工作层分层砌筑, 每一工作层的水平缝应大致找平。砌体较长时可分段分层砌筑, 但两相邻工作段的砌筑差一般不宜超过1.2m; 分段位置宜尽量设在沉降缝或伸缩缝处, 各段水平砌缝应一致, 各工作层竖缝应相互错开, 不得贯通。 5.2.4 各砌层应先砌外圈定位行列, 然后砌筑里层, 外圈砌块应与里层砌块交错连成一体。圈定位行列和转角石, 应选择形状较为方正及尺寸较大的片石, 并长短相间地与里层砌块咬接。砌体外露面镶面宜选用较坚硬的片石进行镶砌。砌体里层应砌筑整齐, 分层应与外圈一致, 应先铺一层适当厚度的砂浆再安放砌块和填塞砌缝。外砌缝宽度一般不应大于40㎜。砌体外露面应进行勾缝, 并应在砌筑时靠外露面预留深约20㎜ 的空缝备作勾缝之用。砌体隐蔽面砌缝可随砌随刮平, 不另勾缝。 5.2.5 各砌层的砌块应安放稳固, 较大的砌块应使用于下层, 安砌时应选取形状及尺寸较为合适的砌块, 尖锐突出部分应敲除。砌块间应砂浆饱满, 粘结牢固, 不得直接贴靠或脱空。砌筑时, 底浆应铺满, 竖缝砂浆应先在已砌石块侧面铺放一部分, 然后于石块放好后填满捣实。用小石子混凝土塞竖缝时, 应以扁铁捣实。竖缝较宽时, 应在砂浆中塞以小石块, 不得在石块下面用高于砂浆砌缝的小石片支垫。 5.2.6 砌筑上层块时, 应避免振动下层砌块。砌筑工作中断后恢复砌筑时, 已砌筑的砌层表面应加以清扫和湿润。 5.2.7 墙身沉降缝与基础沉降缝对齐。 6、 砌体勾缝 勾缝砂浆强度采用设计图纸中M12.5水泥砂浆。 砌体勾缝采用凸缝。 砌体勾缝嵌入砌缝内约20㎜ 深。缝槽深度不足时, 应凿够深度后再勾缝。 7、 养生 每砌好一段, 待浆砌砂浆初凝后, 及时用草袋、 麻袋覆盖砌体, 进行洒水养护, 养护时间不得少于7天, 养护期间避免外力碰撞、 振动或承重。 五、 注意事项 1、 排水沟必须分段施工, 分段成型。在雨季, 为使基坑免遭雨水浸泡, 严禁长段开挖, 且做好临时排水设施。 2、 排水沟的开挖、 整修、 夯实、 砌筑形成流水作业, 随挖随砌。 3、 若现场地形有变化, 经现场监理工程师同意的情况下根据现场情况另行设置。 4、 砂浆拌和时须采用模板或雨布放置在出浆口, 以免污染路基或路面; 水泥、 砂、 石等原材料须放置在模板或雨布上。 5、 水泥在现场存放时应防止受潮, 堆垛高度不宜超过10袋, 且不同出厂日期的水泥分开堆放。 六、 进度安排 浆砌排水沟计划日期为 5月1日— 8月31日, 共计123天。 安全注意事项 ( 见安全环保交底书) 主要附件 设计图纸 《路基、 路面排水工程设计图》 其它 《M7.5、 M12.5水泥砂浆配合比批复件》 施工草图 其它 配料单 其它 项目负责人 项目技术负责人 安全员 质量员 交底人 交底时间 班组签认 安全环保技术交底通知单 工程项目 路基工程 施工内容 浆砌排水沟 接受交底单位 排水沟施工班组 交底日期 交底内容: 一、 安全交底内容 ( 一) 一般安全规定 1、 参加施工的工人必须熟悉本工种的安全操作规程, 进场后必须经过‘三级’教育方可上岗, 在作业中不得违章作业, 不得违反劳动纪律。 2、 正确使用个人防护用品, 进入施工现场必须戴好安全帽, 执行安全防护措施。严禁穿高跟鞋、 拖鞋和光脚作业, 严禁在施工现场吸烟, 不得酒后上岗、 作业。 4、 夜间作业必须有足够的照明设施, 严禁用碘钨灯。 5、 机械操作人员必须熟悉设备的使用性能和安全操作规程。 6、 设备技术状态必须良好, 安全设施齐全有效, 外露传动部分必须有防护装置, 不准带病作业。 7、 作业前必须检查设备技术状态和安全设施是否完好, 试转正常后方可准作业。 8、 由于路面施工车辆较多, 施工人员注意车行安全。 ( 二) 针对性安全交底内容 1、 人工手推车推( 抬) 运石块时, 脚手跳板应铺满: 如人工抬, 跳板须满足宽度大于60㎝; 如用手推车, 跳板须满足宽度大于150㎝。严禁出现探头板, 跳板接头处用铅丝绑扎牢固。 2、 脚手架或作业平台上堆放的物品不得超过1吨, 砌筑材料应随到随砌。 3、 搬运砌筑材料是, 应听从指挥信号; 砌筑材料运到砌筑面时, 作业人员应避让, 待材料停稳后方可向前砌筑。 4、 人工抬运大块石料时, 应绑捆牢靠, 抬运动作协调一致, 缓慢平稳。所用抬杠、 绑绳必须仔细检查, 要保证符合使用要求。 5、 砌石时, 不得在砌完的砌体上加工石料和用重锤锤击石料, 搬运石料时不得撞击砌体和石料。 ( 三) 施工现场用电安全 1、 施工现场的临时用电电力系统严禁利用大地做相线或零线; 相线、 N线、 PE线的使用应符合要求; 保护零线必须采用绝缘导线; 接零保护系统的设置, 应符合规定要求; 当施工现场与外电线路共用同一供电系统时, 按规定操作。 2、 在条件恶劣的施工现场的电器设备必须采用保护接零。 3、 施工现场内的机械设备及钢脚手架等金属结构应装置避雷装置, 其固定的动力、 控制、 照明、 信号及通信线路等宜采用钢管敷设; 现场内所有防雷装置按规定执行。 4、 配电箱由项目部统一配备; 每台用电设备必须由各自专用的开关箱; 动力配电箱与照明配电箱应分别设置; 其设置及操作应符合规定要求。 5、 严禁发电机与用电设备直接相连, 应经过开关与之连接。 二、 环保交底内容 1、 不得在未经批准的其它场区堆放材料、 机具, 或任意侵占道路。 2、 现场拌制的砂浆应有良好的排污条件, 清理搅拌设备不得污染环境, 不得堵塞雨水、 污水排放设施。 3、 施工运输道路、 工地的人行道要坚实平坦, 并定期维护, 保障畅通。 4、 对于一些临时用地在工程结束后要及时复耕。 5、 工程结束后, 及时清理现场一切临时设施及垃圾, 工具棚、 休息室等及时清退, 并认真做好清退后卫生, 按期将场地交回甲方且满足甲方要求。 6、 施工时不能破环原有植被, 若必须砍伐时必须上报业主并获得同意。 7、 若在工地用餐, 每天及时清理生活垃圾, 严禁随地乱扔。 施工负责人 项目技术负责人 主办技术员 安全员 接受交底单位负责人 作业人员签字: 序号 操作人员签字 日期 序号 操作人员签字 日期 1     21     2     22     3     23     4     24     5     25     6     26     7     27     8     28     9     29     10     30     11     31     12     32     13     33     14     34     15     35     16     36     17     37     18     38     19     39     20     40
