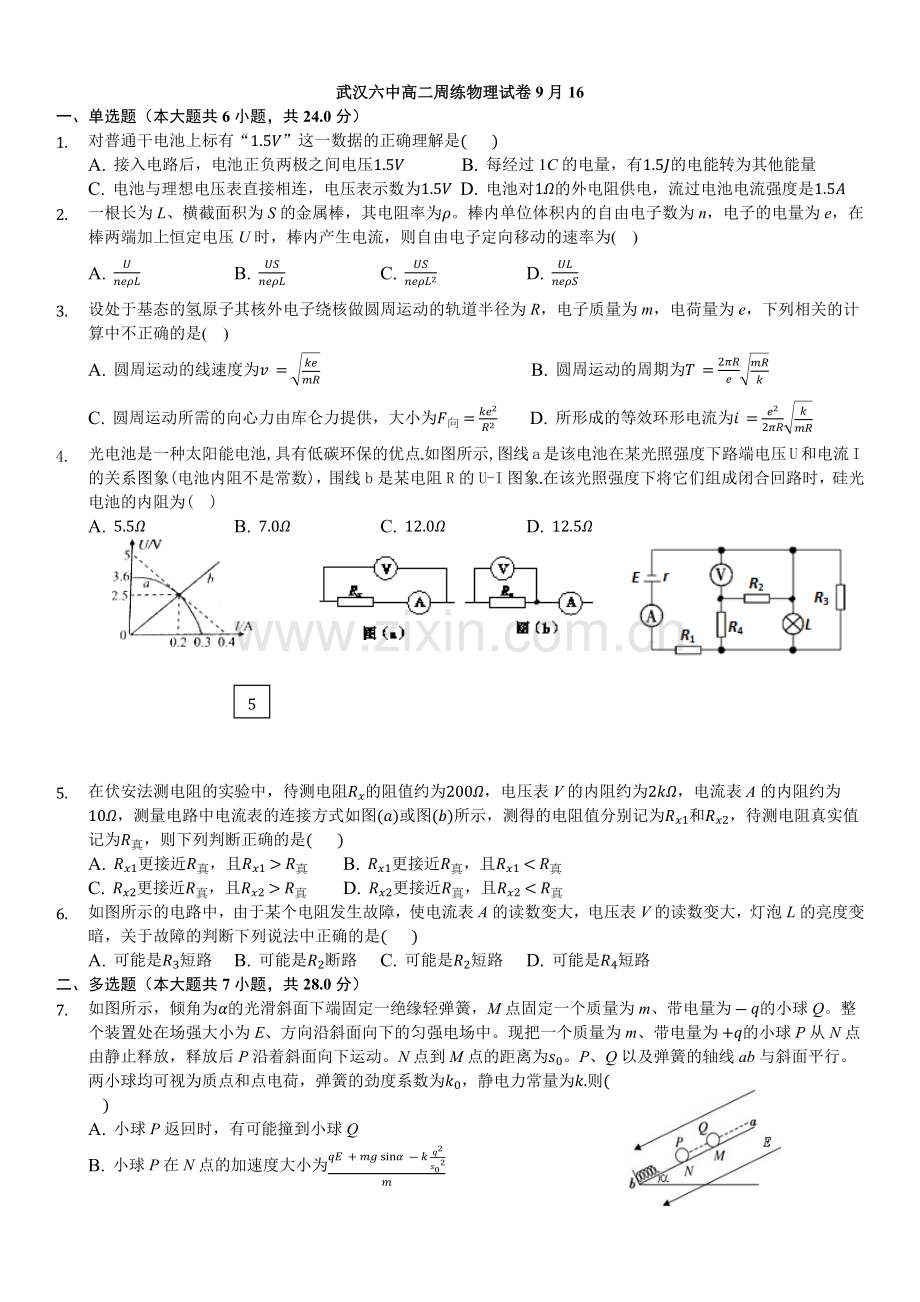

武汉六中高二周练物理试卷9月16
一、单选题（本大题共6小题，共24.0分）
1. 对普通干电池上标有“1.5V”这一数据的正确理解是(　　)
A. 接入电路后，电池正负两极之间电压1.5V B. 每经过1C的电量，有1.5J的电能转为其他能量
C. 电池与理想电压表直接相连，电压表示数为1.5V D. 电池对1Ω的外电阻供电，流过电池电流强度是1.5A
2. 一根长为L、横截面积为S的金属棒，其电阻率为ρ。棒内单位体积内的自由电子数为n，电子的电量为e，在棒两端加上恒定电压U时，棒内产生电流，则自由电子定向移动的速率为(    )
A. UneρL B. USneρL C. USneρL2 D. ULneρS
3. 设处于基态的氢原子其核外电子绕核做圆周运动的轨道半径为R，电子质量为m，电荷量为e，下列相关的计算中不正确的是(    )
A. 圆周运动的线速度为v=kemR B. 圆周运动的周期为T=2πRemRk
C. 圆周运动所需的向心力由库仑力提供，大小为F向=ke2R2 D. 所形成的等效环形电流为i=e22πRkmR
4. 光电池是一种太阳能电池,具有低碳环保的优点如图所示,图线a是该电池在某光照强度下路端电压U和电流I的关系图象(电池内阻不是常数)，围线b是某电阻R的U-I图象在该光照强度下将它们组成闭合回路时，硅光电池的内阻为( )
A. 5.5Ω B. 7.0Ω C. 12.0Ω D. 12.5Ω

5

5. 在伏安法测电阻的实验中，待测电阻Rx的阻值约为200Ω，电压表V的内阻约为2kΩ，电流表A的内阻约为10Ω，测量电路中电流表的连接方式如图(a)或图(b)所示，测得的电阻值分别记为Rx1和Rx2，待测电阻真实值记为R真，则下列判断正确的是(　　)
A. Rx1更接近R真，且Rx1>R真 B. Rx1更接近R真，且Rx1<R真
C. Rx2更接近R真，且Rx2>R真 D. Rx2更接近R真，且Rx2<R真
6. 如图所示的电路中，由于某个电阻发生故障，使电流表A的读数变大，电压表V的读数变大，灯泡L的亮度变暗，关于故障的判断下列说法中正确的是(　　)
A. 可能是R3短路 B. 可能是R2断路 C. 可能是R2短路 D. 可能是R4短路
二、多选题（本大题共7小题，共28.0分）
7. 如图所示，倾角为α的光滑斜面下端固定一绝缘轻弹簧，M点固定一个质量为m、带电量为-q的小球Q。整个装置处在场强大小为E、方向沿斜面向下的匀强电场中。现把一个质量为m、带电量为+q的小球P从N点由静止释放，释放后P沿着斜面向下运动。N点到M点的距离为s0。P、Q以及弹簧的轴线ab与斜面平行。两小球均可视为质点和点电荷，弹簧的劲度系数为k0，静电力常量为k.则(   )
A. 小球P返回时，有可能撞到小球Q
B. 小球P在N点的加速度大小为qE+mgsinα-kq2s02m
C. 当弹簧的压缩量为qE+mgsinαk0时，小球P的速度最大
D. 小球P沿着斜面向下运动的过程中，其电势能可能增大
8. 在如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P向上滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U表示，电表示数变化量的绝对值分别用ΔI、ΔU1、ΔU2和ΔU3表示.下列说法正确的是 (      )
A. U1变小，U2变大，U3变小，I变大
B. U1变大，U2变小，U3变大，I变大
C. U1/I不变，U2/I变小，U3/I变小
D. ΔU1/ΔI不变，ΔU2/ΔI不变，ΔU3/ΔI不变
9. 如图所示，已知电源电动势为E，内阻忽略不计，图中的四个电表均为理想电表，当滑动变阻器滑片P向右端滑动时，下列说法正确的是(    )
A. 电流表A1的读数增大，电流表A2读数减小
B. 电流表A1的读数减小，电流表A2读数增大
C. 电压表V1的读数不变，电压表v2读数增大
D. 电压表V1的读数减小，电压表v2读数增大
10. 硅光电池是一种太阳能电池，具有低碳环保的优点。如图所示，图线a是该电池在某光照强度下路端电压U和电流I变化的关系图象(电池电动势不变，内阻不是定值)，图线b是某电阻R的U-I图象。在该光照强度下将它们组成闭合回路时，下列说法中正确的是(    )
A. 硅光电池的内阻为8Ω
B. 硅光电池的总功率为0.4W
C. 硅光电池的内阻消耗的热功率为0.32W
D. 若将R换成阻值更大的电阻，硅光电池的输出功率增大
11. 如图所示，电源的电动势E=12V，内阻r=2Ω，R1=1Ω，R2=3Ω，R3=10Ω，R4=4Ω，R5为电阻箱，调节范围为0～10Ω，电容器C=10μF，电容器的下极板接地，两极板正中间有一点P(未标出)，初始时刻开关S断开，R5=0，则下列说法正确的是(    )
A. 若将电容器的下极板稍向下移动，则P点的电势增大
B. 闭合开关S后，流过R3的电荷量Q=1.5×10-5C
C. 将电阻箱调到9Ω后再闭合开关S，稳定后电容器上的电量为0
D. 闭合S后，将R5从0逐渐调到最大值，电源输出功率先增大后减小
12. 四个相同的小量程电流表(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2.已知电流表A1量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按如图所示接入电路，则(　　)
A. 电流表A1的读数等于电流表A2的读数
B. 电流表A1的偏转角小于电流表A2的偏转角
C. 电压表V1的读数大于电压表V2的读数
D. 电压表V1的偏转角等于电压表V2的偏转角

13. 如图，电源的电动势E=12V，内阻r=1.0Ω.闭合开关，定值电阻R1=6.0Ω，R2=5.0Ω，电阻箱的最大电阻9999.9Ω，以下说法错误的是(　　)
A. 调整电路的可变电阻R的阻值，使电压表V的示数增大△U，则通过R1的电流增加，增加量一定等于△UR1
B. 调整电路的可变电阻R的阻值，使R2两端的电压减少量一定等于电压表V的示数增大量△U
C. 通过电阻箱R的最大功率是12W
D. 通过R1的最大功率为8W

14. 理想二极管具有正向电阻为0，反向电阻无穷大的单向导电的特点。现将一理想二极管连接在如图所示的电路中。电路中平行板电容器水平放置，闭合开关前，电容器不带电，闭合开关稳定后，一带电油滴刚好能静止在电容器中的P点。在开关保持闭合的状态下，下列说法正确的是(    )
A. 当电容器的下极板向左移动时，带电油滴会向上运动
B. 当电容器的上极板向上移动时，带电油滴的电势能减小
C. 当电容器的下极板向下移动时，带电油滴的电势能增大
D. 当滑动变阻器的滑片向上滑动时，带电油滴会向上运动
三、实验题探究题（本大题共2小题，共18.0分）
15. 某同学要测量一段未知材料电阻丝的电阻率，已知电阻丝长度为L，电阻约为20Ω，可提供的实验仪器有：
A.电流表G，内阻Rg=120Ω，满偏电流Ig=3mA B.电流表A，内阻约为0.2Ω，量程为0～0.6A
C.螺旋测微器 D.变阻箱(0-9999Ω,0.5A) E.滑动变阻器R(5Ω,1A) F.电池组(3V,0.05Ω)
G.一个开关和导线若干 他进行了以下操作：
(1)用螺旋测微器测量这段电阻丝的直径，如图所示为螺旋测微器的示数部分，则该次测量测得电阻丝的直径d=________mm．

(2)把电流表G与电阻箱串联当作电压表用.这块“电压表”最大能测量3V的电压，则电阻箱的阻值应调为
R0=
(3)图虚线框中只是他设计的实验电路图的一部分，请将电路图补画完整．
(4)请根据设计的合理的电路图进行正确的电路连线．
(5)闭合开关，调节滑动变阻器的滑片到某确定位置，电流表G的示数为I1，电流表A的示数为I2.请用测得的物理量和已知量写出计算电阻率的表达式ρ=________．
16. 某同学欲用下列器材测量一电阻丝的电阻Rx：电源E、电流表、电压表、多用电表各一只、滑动变阻器R、定值电阻R、开关、导线若干。
①首先他用如图甲所示多用电表粗略测量Rx值，则红表笔应与图中_____(填“A”、“B”、“C”)接线孔相连。
②该同学为进一步较准确测量Rx的值，实验实物电路连线图如图乙所示。请按实物连线图在方框中画出电路图(在图中标明各元件符号)；
③连接好电路后，闭合S1之前，滑动变阻器R的滑片应位于滑动变阻器R的_______(填“最左端”或“最右端”)；
④连接好电路后，该同学进行了以下的操作：先断开S2，闭合S1，调节滑动变阻器，使电流表和电压表指针均有合适偏转，记下此时两表示数分别为I1、U1；再闭合S2，记下电流表和电压表示数分别为I2、U2.请写出被测电阻Rx的表达式：Rx=___________(用I1、U1、I2、U2表示)。
⑤此实验中电流表、电压表是非理想电表，被测电阻的测量值________真实值(选填“大于”、“等于”、“小于”)。

四、计算题（本大题共5小题，共40.0分）
17. 一质量为m、电荷量为q的小球，从O点以和水平方向成α角的初速度v0抛出，当达到最高点A时，恰进入一匀强电场中，如图，经过一段时间后，小球从A点沿水平直线运动到与A相距为S的A'点后又折返回到A点，紧接着沿原来斜上抛运动的轨迹逆方向运动又落回原抛出点(重力加速度为g，θ未知)，求：
(1)该匀强电场的场强E的大小；
(2)从O点抛出又落回O点所需的时间

18. 一束电子从静止开始经加速电压U1加速后，以水平速度射入水平放置的两平行金属板中间，如下图所示，金属板长为l，两板距离为d，竖直放置的荧光屏距金属板右端为L.若在两金属板间加直流电压U2时，光点偏离中线打在荧光屏上的P点，
求：(1)电子刚进入偏转电场时的速度大小；
(2)电子离开偏转电场时垂直于板面方向的位移大小；
(3)求OP.．

19. 如图所示，电源电动势为E=10V，内阻r=1Ω，R1=R2=R3=R4=1Ω，电容器电容C=6μF，开关闭合时，间距为d的平行板电容器C的正中间有一质量为m，电荷量为q的小球正好处于静止状态.求：
(1)电路稳定后通过R4的电流I；
(2)开关S断开，流过R2的电荷量△Q；
(3)断开开关，电路稳定后，小球的加速度a的大小．

20. 如图所示，电灯L标有“4V，1W”，滑动变阻器R总电阻为50Ω，当滑片P滑至某位置时，L恰好正常发光，此时安培表示数为0.45A，由于外电路发生故障，电灯L突然熄灭。为检查故障，把安培表的位置换成伏特表，把安培表串接在滑动变阻器和灯泡之间，此时安培表示数变为0.5A，伏特表示数变为10V，若导线完好，电路中各处接触良好，已知安培表与伏特表均为理想电表，试问：
(1)发生故障是短路还是断路？发生在何处？
(2)滑动变阻器接入电路的阻值以及定值电阻R2各为多少？
(3)电源电动势和内电阻分别为多大？
