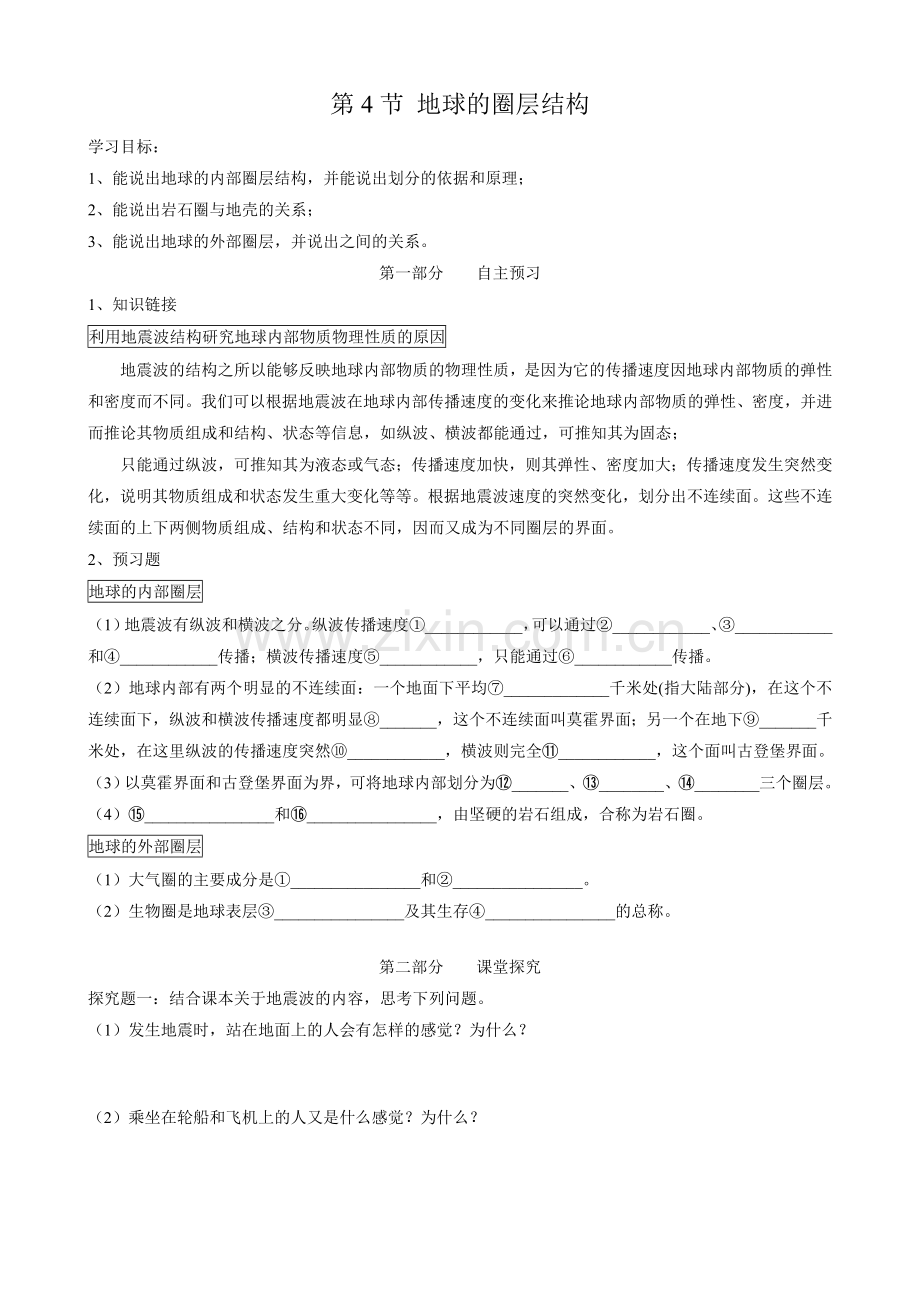

第4节 地球的圈层结构
学习目标：
1、能说出地球的内部圈层结构，并能说出划分的依据和原理；
2、能说出岩石圈与地壳的关系；
3、能说出地球的外部圈层，并说出之间的关系。
第一部分 自主预习
1、知识链接
利用地震波结构研究地球内部物质物理性质的原因
地震波的结构之所以能够反映地球内部物质的物理性质，是因为它的传播速度因地球内部物质的弹性和密度而不同。我们可以根据地震波在地球内部传播速度的变化来推论地球内部物质的弹性、密度，并进而推论其物质组成和结构、状态等信息，如纵波、横波都能通过，可推知其为固态；
只能通过纵波，可推知其为液态或气态；传播速度加快，则其弹性、密度加大；传播速度发生突然变化，说明其物质组成和状态发生重大变化等等。根据地震波速度的突然变化，划分出不连续面。这些不连续面的上下两侧物质组成、结构和状态不同，因而又成为不同圈层的界面。
2、预习题
地球的内部圈层
（1）地震波有纵波和横波之分。纵波传播速度①____________，可以通过②____________、③____________和④____________传播；横波传播速度⑤____________，只能通过⑥____________传播。
（2）地球内部有两个明显的不连续面：一个地面下平均⑦_____________千米处(指大陆部分)，在这个不连续面下，纵波和横波传播速度都明显⑧_______，这个不连续面叫莫霍界面；另一个在地下⑨_______千米处，在这里纵波的传播速度突然⑩____________，横波则完全⑪____________，这个面叫古登堡界面。
（3）以莫霍界面和古登堡界面为界，可将地球内部划分为⑫_______、⑬________、⑭________三个圈层。
（4）⑮________________和⑯________________，由坚硬的岩石组成，合称为岩石圈。
地球的外部圈层
（1）大气圈的主要成分是①________________和②________________。
（2）生物圈是地球表层③________________及其生存④________________的总称。

第二部分 课堂探究
探究题一：结合课本关于地震波的内容，思考下列问题。
（1）发生地震时，站在地面上的人会有怎样的感觉？为什么？

（2）乘坐在轮船和飞机上的人又是什么感觉？为什么？

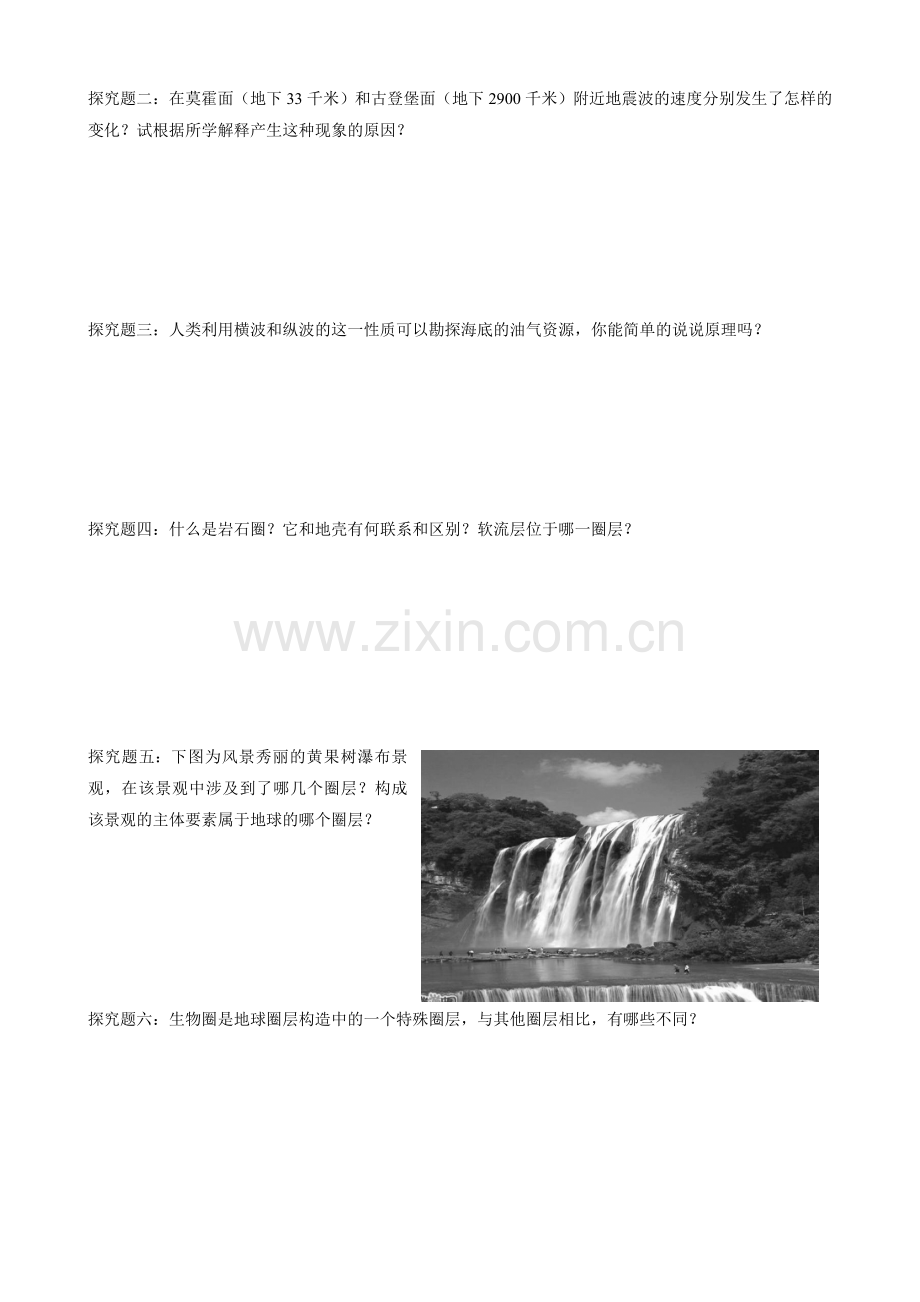

探究题二：在莫霍面（地下33千米）和古登堡面（地下2900千米）附近地震波的速度分别发生了怎样的变化？试根据所学解释产生这种现象的原因？

探究题三：人类利用横波和纵波的这一性质可以勘探海底的油气资源，你能简单的说说原理吗？

探究题四：什么是岩石圈？它和地壳有何联系和区别？软流层位于哪一圈层？

探究题五：下图为风景秀丽的黄果树瀑布景观，在该景观中涉及到了哪几个圈层？构成该景观的主体要素属于地球的哪个圈层？

探究题六：生物圈是地球圈层构造中的一个特殊圈层，与其他圈层相比，有哪些不同？

第三部分 当堂检测
地震波在不同媒介中的传播速度是不同的，科学家利用这一原理探究地球内部结构。据此回答1～2题。
1．地震波在地球内部传播时，科学家们发现在距离地面大约2900千米深度处横波速度突然降低为零，纵波速度也突然降低，这说明了(　　)
A．地球内部存在着岩浆 B．该深度上下层次的湿度变化明显
C．大陆地壳与大洋地壳的厚度不同 D．该深度上下层次的物质组成存在很大差异
2．人们在生产活动中还常利用地震波(　　)
A．传递声音信号 B．进行地质探矿
C．调查农作物虫害情况 D．测量山峰的高度
3．目前，用人工爆炸探测地下石油资源的方法(　　)
A．使石油资源汇集
B．用人工爆炸产生的地震波，间接了解地表以下的物质性质
C．地震波通过古登堡面时速度加快
D．仪器先测到横波
4．某地地下50千米处发生地震，这时地面上的人，附近不远处的飞鸟和池塘的鱼，都会感到(　　)
A．先上下颠簸，后左右摇晃 B．先左右摇晃，后上下颠簸
C．纵波，上下颠簸 D．横波，左右摇晃
5．岩石圈是指(　　)
A．地壳 B．地壳和上地幔顶部
C．地壳和地幔 D．莫霍界面和古登堡界面之间
6．关于地球外部圈层的叙述，正确的是(　　)
A．地球的外部圈层大气圈、水圈、生物圈各层之间互不联系
B．大气圈的主要成分是氮和氧
C．水圈只包括地表水、地下水
D．岩石圈包括生物圈
7．下图是地震波波速与地球内部构造图，读图回答：

（1）图中A、B表示地震波，其中A表示____________________波，B表示________________波，其判断依据是____________________________________________________________。
（2）图中C～H分别表示地球内部构造，D表示____________界面，其判断依据是________________；该面以上C代表____________________，该面以下E代表____________________。
（3）图中F处，地震波A完全____________，地震波B速度____________并继续往深处传播。这说明F面以上的E物质状态为____________态，以下的G物质状态为____________态，F面是____________界面。
（4）C层的平均厚度为____________千米，G层叫________________，H层叫____________。H层物质呈现____________态，其判断依据是____________。地球的岩石圈是指______________和______________。

8．地震会给人类带来巨大灾害，人类也可以利用地震技术探索地球内部物质分异、勘探石油。填图并回答问题。

（1）根据地震波的传播状况可以划分地球内部圈层构造。在“地球内部圈层构造示意图”中的方框内，填写地球内部各圈层和分界面的名称。
（2）最近，我国在渤海湾发现储量逾10亿吨的大油田。该油田储量的探明是采用三维地震勘探技术的结果。地震波分为纵波与横波，根据地震波传播原理，在通过含油层时，传播速度发生明显变化的主要是________波，其变化情况是_____________________。

第4节 地球的圈层结构

参考答案
课前预习：①较快；②固体；③液体；④气体；⑤较慢；⑥固体；⑦33；⑧增加；⑨2900；⑩下降；⑪消失；⑫地壳；⑬地幔；⑭地核；⑮地壳；⑯上地幔顶部
①氮；②氧；③生物；④环境

课堂探究：1、
2、

当堂检测：

7　(1)横　 纵　 A波波速慢，B波波速快
(2)莫霍 　横波和纵波在此处波速明显加快 　地壳 　 地幔
(3)消失 　突然变小 　固 　 液　 古登堡
(4)17 　外核　 内核 　 固 　纵波波速加快　地壳 　上地幔顶部(软流层以上)

8(1)详见下图。

(2)横 横波完全消失
