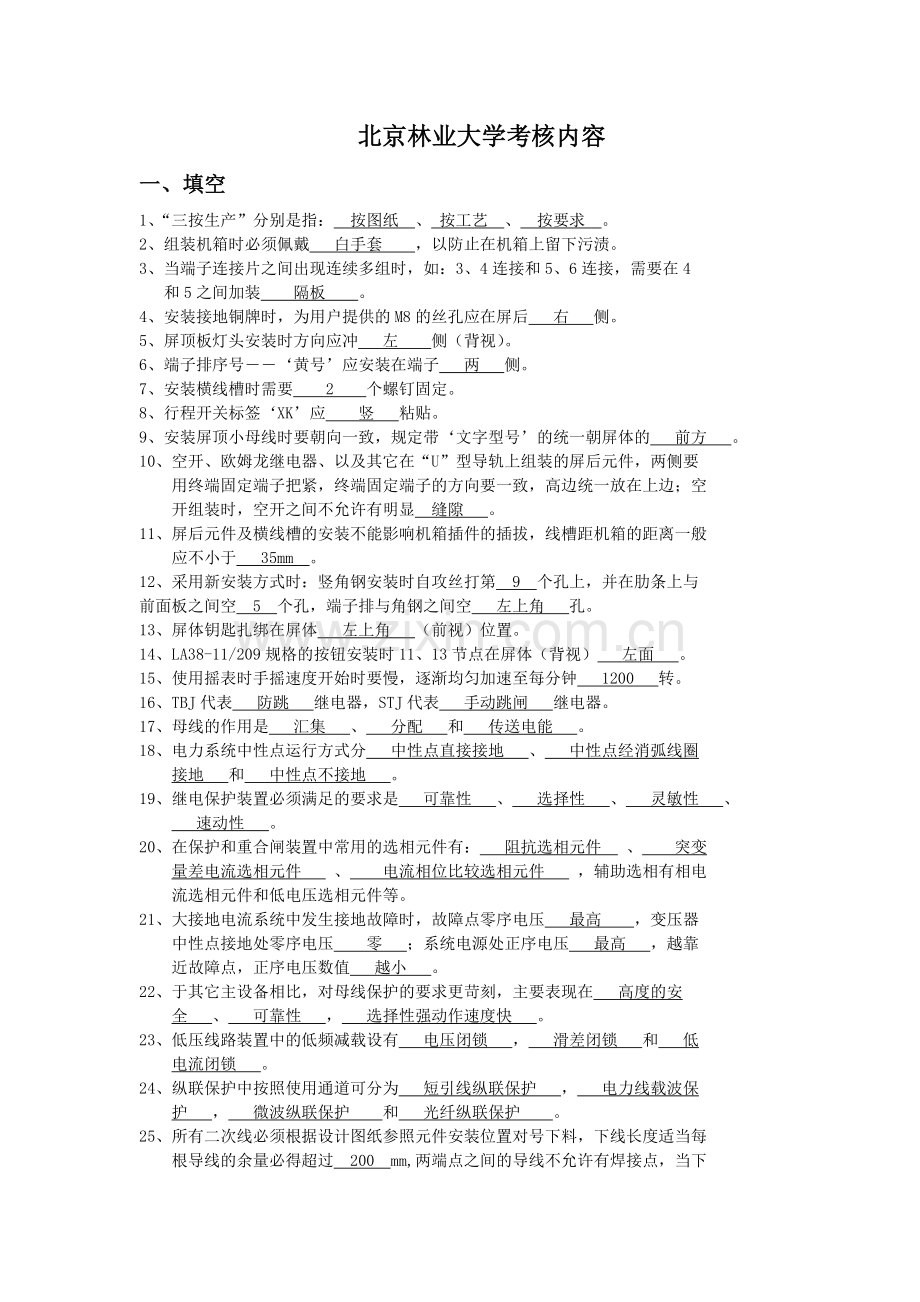

北京林业大学许继实习考核内容.doc

北京林业大学考核内容
一、填空
1、“三按生产”分别是指： 按图纸 、 按工艺 、 按要求 。
2、组装机箱时必须佩戴 白手套 ，以防止在机箱上留下污渍。
3、当端子连接片之间出现连续多组时，如：3、4连接和5、6连接，需要在4
和5之间加装 隔板 。
4、安装接地铜牌时，为用户提供的M8的丝孔应在屏后 右 侧。
5、屏顶板灯头安装时方向应冲 左 侧（背视）。
6、端子排序号――‘黄号’应安装在端子 两 侧。
7、安装横线槽时需要 2 个螺钉固定。
8、行程开关标签‘XK’应 竖 粘贴。
9、安装屏顶小母线时要朝向一致，规定带‘文字型号’的统一朝屏体的 前方 。
10、空开、欧姆龙继电器、以及其它在“U”型导轨上组装的屏后元件，两侧要
用终端固定端子把紧，终端固定端子的方向要一致，高边统一放在上边；空
开组装时，空开之间不允许有明显 缝隙 。
11、屏后元件及横线槽的安装不能影响机箱插件的插拔，线槽距机箱的距离一般
应不小于 35mm 。
12、采用新安装方式时：竖角钢安装时自攻丝打第 9 个孔上，并在肋条上与
前面板之间空 5 个孔，端子排与角钢之间空 左上角 孔。
13、屏体钥匙扎绑在屏体 左上角 （前视）位置。
14、LA38-11/209规格的按钮安装时11、13节点在屏体（背视） 左面 。
15、使用摇表时手摇速度开始时要慢，逐渐均匀加速至每分钟 1200 转。
16、TBJ代表 防跳 继电器，STJ代表 手动跳闸 继电器。
17、母线的作用是 汇集 、 分配 和 传送电能 。
18、电力系统中性点运行方式分 中性点直接接地 、 中性点经消弧线圈
接地 和 中性点不接地 。
19、继电保护装置必须满足的要求是 可靠性 、 选择性 、 灵敏性 、
速动性 。
20、在保护和重合闸装置中常用的选相元件有： 阻抗选相元件 、 突变
量差电流选相元件 、 电流相位比较选相元件 ，辅助选相有相电
流选相元件和低电压选相元件等。
21、大接地电流系统中发生接地故障时，故障点零序电压 最高 ，变压器
中性点接地处零序电压 零 ；系统电源处正序电压 最高 ，越靠
近故障点，正序电压数值 越小 。
22、于其它主设备相比，对母线保护的要求更苛刻，主要表现在 高度的安
全 、 可靠性 ， 选择性强动作速度快 。
23、低压线路装置中的低频减载设有 电压闭锁 ， 滑差闭锁 和 低
电流闭锁 。
24、纵联保护中按照使用通道可分为 短引线纵联保护 ， 电力线载波保
护 ， 微波纵联保护 和 光纤纵联保护 。
25、所有二次线必须根据设计图纸参照元件安装位置对号下料，下线长度适当每
根导线的余量必得超过 200 mm,两端点之间的导线不允许有焊接点，当下
料较短或发现断线时，必须更换。
26、用剥线钳时，不允许出现多股导线断股单股导线有剥痕的现象，剥线长度要
适当，多股导线剥线长度应根据使用的 线鼻 而定，单股导线的剥线长度
应根据 紧固螺钉 的大小而定。
27、所用连接导线在实施连接时，必须在导线的两端套用号牌，要求号牌和设计
图纸相符， 字迹清晰 ， 手抹不掉 。
28、每个接线端头，所连接导线头数，不允许超过两个。有两个接线头时，中间
应 加装垫片 ，加以隔离使其充分接触。
29、所有二次线不允许直接从金属孔穿过，必须在板孔上加装 绝缘套 或在
线束外 加绝缘保护层 。
30、导线必须避开发热元件进行走线，并尽可能在发热元件 以下 走线。
31、所有导线端头紧固部分必须牢固、可靠，不应有松动现象，紧固后弹垫应 压
平 螺纹应露出 2-8 牙。
32、所有二次回路带电部分与金属骨架间的间隙应不小于 4mm ，爬电距离
应大于 6mm 。
33、线束在可移动的部位如过门，必须采用 软导线 ，并且用 蛇皮管 包
扎，两端用线卡固定，线束要留有一定余量，保证门开启方便。
34、从走线槽引出来上元件的导线采用两种捆扎方式： 用粘胶带扎紧 ，
用尼龙蛇皮管 。
35、电力系统的短路故障包括： 单相接地 、 两相短路 、 两相接地 和 三相（包括接地）短路 。
36、电力系统对继电保护的四个基础要求是： 选择性 、 速动性 、 灵敏性 、和 可靠性 。
二、选择
1、插座安装在肋条上时，屏后应最少留出 C 以上的空间以便用户插拔。
A、300mm； B、150mm； C、50 mm； D、无所谓；
2、固定接地铜牌绝缘端子的螺钉为906 615-1的螺栓，而固定横架板的螺钉则
采用以下哪种 ： C
A、906 615-1； B、906 515-1； C、906 620-1； D、906 615-2；
3、“三检”指的是 B 、互检和专检。
A、他 检； B、自 检； C、抽 检； D、免 检；
4、 以下对电度表屏屏后标签粘贴描述最为正确的是： A
A.电度表的标签粘贴于电度表下方出线孔上部中间（即两个电度表固定螺钉之间），接.线盒标签粘贴于上下出现孔中间；
B.电度表的标签粘贴于电度表下方出线孔下部中间，接线盒标签粘贴于上下出现孔中间；
C.电度表的标签粘贴于电度表下方出线孔上部中间（即两个电度表固定螺钉之间），接线盒标签粘贴可以随意；
D.电度表的标签粘贴随意，接线盒标签粘贴于上下出现孔中间；
5、对于型号为：ZDS-5（或FJ16）电流试验端子安装时，以下哪种说明正确： C
A.随意安装，只要配线不接反即刻；
B.有横向印刷短路接线一端的安装在下方；
C.有横向印刷短路接线一端的安装在上方；
D、没有横向印刷短路接线一端的安装在下方；
6、网关安装通常分平装和立装两种安装方式，请问何种情况下一根横架板只能
装一个网关，不能超过两个？ D
A、没有这种情况； B、立装时； C、两种都有；
D、平装时或有特殊要求时；
7、《制造部服务准则》第2条规定：配线需要安装屏后时，安装要在 A 内
提供及时准确的服务。
A、20分钟； B、1个小时； C、半天时间； D、手里的工作忙完；
8、《安装工岗位说明》中第4条规定：安装工必须以“零缺陷”和“ B ”
的原则，来规范自己的工作行为。
A、认真检查； B、一次作对； C、不断提高； D、虚心学习；
9、对于彩色压板连接片以下说明准确的是： B
A.FJL1-2.5/2A/R1指压板的连接及固定连接片的旋钮采用红色；
FJL1-2.5/2A/Y1指压板的连接及固定连接片的旋钮采用黄色；
FJL1-2.5/2A/B1指压板的连接及固定连接片的旋钮采用浅蓝；
B.FJL1-2.5/2A/R2指压板的连接及固定连接片的旋钮采用红色；
FJL1-2.5/2A/Y2指压板的连接及固定连接片的旋钮采用黄色；
C.FJL1-2.5/2A/R3指压板的连接及固定连接片的旋钮采用红色；
FJL1-2.5/2A/Y3指压板的连接及固定连接片的旋钮采用黄色；
FJL1-2.5/2A/G3指压板的连接及固定连接片的旋钮采用绿色；
10、端子排需两排横向安装时，应保障两排之间距离大于 A mm。
A、30 mm； B、100 mm； C、350 mm； D、只要装下即可；
11、以下有哪种说法是错误的： D
A.流程卡要在交屏时把安装完成日期、缺件情况填写完整；
B.安装完交付的屏体要打扫干净；
C.安装时：屏体、小车和凳子要摆放整齐； D、安装顶板时没有高凳子可以踩在屏体的肋条上。
12、以下哪一种是封屏时的正确描述： C
A.屏体封完后无需摆放；
B.封屏后只负责摆放整齐，不负责清理包装布；
C.封屏后必须将屏摆放整齐，并把包装布清理干净；
D.封屏后无需将屏摆放整齐，只负责将包装布清理干净；
13、过流保护在被保护线路输送最大负荷时，其动作行为是 A
（A）不应动作于跳闸；（B）动作于跳闸；（C）发出信号；（D）不发出信
14、电流速断保护 B
（A）能保护线路全长；（B）不能保护线路全长
15、气体（瓦斯）保护是变压器的 B
（A）主后备保护；（B）内部故障的主保护；（C）外部故障的后备保护
16、高频闭锁零序距离保护中，保护停信需带一短延时，这是为了 B
（A）防止外部故障时的暂态过程而误动；（B）等待对端闭锁信号到来，防止区外故障误动；（C）防止外部故障时功率倒向而误动；
17、具有相同的保护范围的全阻抗继电器、方向阻抗继电器、偏移园阻抗继电器、
四边形方向阻抗继电器，受系统振荡影响最大的是 A
A．全阻抗继电器 B．方向阻抗继电器 C. 偏移园阻抗继电器D. 四边形方向阻抗继电器
18、开关非全相运行时，负序电流的大小与负荷电流的大小关系为 A
A．成正比 B. 成反比 C. 不确定
19、母线差动保护采用电压闭锁元件的主要目的： C
A.系统发生振荡时，母线差动保护不会误动；
B.区外发生故障时，母线差动保护不会误动；
C.由于误碰出口继电器而不至造成母线差动保护误动；
20、继电保护后备保护逐级配合是指 B 。
A. 时间配合； B. 时间和灵敏度均配合；
C. 灵敏度配合
21、方向阻抗继电器引入第三相电压是为了防止 C 。
A.距离保护暂态超越 B.故障点过渡电阻的影响；
C.正方向出口相间短路拒动及反方向两相故障时误动
22、当限时电流速断保护的灵敏系数不满足要求时，可考虑 D 。
A.采用过电流保护 B.与下一级过电流保护相配合
C.与下一级电流速断保护相配合 D.与下一级限时电流速断保护相配合
23、断路器失灵保护是___B_____。
A.一种近后备保护，当故障元件拒动时，依靠它来切除故障；
B.一种近后备保护，当故障元件保护动作而该断路器拒动时，由它启动相关断路器切除故障；
C.一种后备保护，当开关拒分或拒合时，由它来切除故障；
D.配线时选用导线必须是聚氯乙稀铜芯导线，不得取用绝缘层损伤、破
裂、老化的导线。
24、检查二次回路绝缘电阻应使用 C 伏摇表。
A. 500； B. 2500； C. 1000
三、多项选择题
1、以下都有哪些是安装工艺流程中的重要环节： ABCDE
A、安装前屏体、图纸的认真检查； B、图纸与配套元器件的正确核对；
C、端子排安装前的核对； D、安装完的认真检查、核对和清理；
E、安装完流程卡的完整填写和《安装自检单》的及时上交；
2、 以下哪些属于塑料面板屏机箱安装的正确操作范围： ABCD
A.安装前认真核对机箱的合同号、屏号、位置以及是否有非标程序要求；
B.安装时要佩戴白手套； C、安装过程要调整面板上下、左右的缝隙，面板缝隙不得大于1 mm； D、安装完要及时粘贴机箱后的标签安装完要清理面板污渍，并保障面板的洁净；
3、屏（柜）在安装端子排竖线槽时，竖线槽通常用型号为：60x 60的宽线槽，
但有的屏柜接线比较多窄线槽走不下，必须用型号为：60x 40的窄线槽，请
问以下有哪几类屏必须用宽竖线槽： A E
A.2台1/2机箱 FCK－801机箱；
B.1台WBH-811大机箱；
C.2台1/3机箱 WXH-822机箱；
D.1排2台WBT-822机箱；
E.1台1/3机箱 并且屏后有10只网关；
4、以下哪些是JP-6A系列屏前门上下铝制铭牌的粘贴要求： ABCD
A、上下、左右的缝隙要均匀； B、不允许有粘贴歪斜和粘贴不牢固的现象；
B、不允许有翘角、变形的情况； D、要居中牢靠；
E、只要粘上即可；
5、以下都有哪几项是《合同负责制》中<安装自检单>要求安装所必须做到的：
ABCDE
A、标签的粘贴应完整无缺； B、屏后的布局要合同一致、符合要求和方便
用户；C、端子排序号和紧固件的检查； D、缺件情况的填写反馈；
E、交付配线前的认真检查。
6、以下对‘员工日结’和工作中的信息反馈正确描述的有哪些： BCD
A.日结和信息反馈可写、也可不写，安装责任不大；
B.日结每周五上午要交给组长，而工作中信息反馈要及时上报并登记在流
程卡上；
C.对日结的填写必须认真及时，工作中好的建议也可以填写：
D.日结和信息反馈主要是反馈图纸、屏体或其它生产过程中的异常情况；
E.工作中没有任何意义；
7、以下哪些是《安装工岗位说明》中的规定项目： ABCDE
A、工作时严格按照“三按”生产，在接到任务后可以直接工作。
B、具备预先处理各类疑难问题的能力
C、自觉保持和维护工作现场的整洁。
D、因个人原因造成元器件损坏的，按一定比例承担赔偿。
E、与配线工友好协作,能积极参加集体的公共事务和帮助其他组员。
8、以下哪些说法是对新安装结构线槽、架板安装的正确描述： BD
A、竖线槽与架板用螺钉紧固可有、可无； B、竖线槽与架板必须紧固，达到线槽和架板紧贴的程度； C、竖架板与横架板交汇处必须用螺钉锁紧，如果横架板太多，可不必全部安装锁紧，但必须保障300mm一紧固； D、横线槽必须用2个螺钉固定，且安装时与竖线槽之间的缝隙不能大于3mm。 E、根据情况随意紧固；
9、母线的接线方式有：ABCDE
A.单母线和单母线分段 B.双母线
C.角形母线 D.3/2断路器母线 E.分段母线
10、在双母线带旁路接线系统中我们可选用的切换箱有： AB
A.ZYQ-811 B.ZYQ-812
C.ZYQ-823 D.ZYQ-824
11、WBH-821和WBH-822中都包含的保护配置是： ABD
A.零序电压保护 B.复合电压保护
C.过负荷保护 D.TV短线告警
12、在220KV—330KV电压等级可以被采用的方向比较纵联保护是： AB
A.专用闭锁式 B.允许式 C.复用闭锁式
四、简答题
1、为什么220KV及以上系统要装设断路器失灵保护，其作用是什么？
答：220KV及以上的输电线路一般输送的功率大，输送距离远，为提高线路的输送能力和系统的稳定性，往往采用分相断路器和快速保护。由于断路器存在操作失灵的可能性，当线路发生故障而断路器又拒动时，将给电网带来很大威胁，故应装设断路器失灵保护装置，有选择地将失灵拒动的断路器所连接母线的断路器断开，以减少设备损坏，缩小停电范围，提高安全稳定性。
2、什么叫高频保护？在高压电网中，高频保护的作用是什么？
答：高频保护就是将线路两端的电流相位或功率方向转化为高频信号，然后利用输电线路本身构成一高频电流通道，将此信号送至对端，以次比较两端电流相位或功率方向的一种保护。高频保护用在远距离高压输电线路上，对被保护线路上任一点各类故障均能瞬时由两侧切除，从而能提高电力系统运行的稳定性和重合闸的成功率。
3、为什么有些距离保护的I、II段需经振荡闭锁装置，而第III段不经振荡闭锁装置？
答：系统振荡周期一般为0.15-3s ，受系统振荡影响的某段阻抗继电器的接点在一个周期内将闭合一次又返回一次，如果闭合的时间大于该段距离保护装置的动作时间，则该段将因系统振荡而误动，而距离保护第I段的动作时间一般为0.1s 左右，第II段的动作时间也比较短，躲不过振荡周期，故需经振荡闭锁装置，而第III段的动作时间一般都大于振荡周期，故可不经振荡闭锁装置。
4、大型发电机定子接地保护应满足哪几个基本要求？
答：1.故障点电流不应超过安全电流2．有100%保护区3．保护区内任一点发生接地故障时，保护应有足够的灵敏度。
5、对振荡闭锁装置的基本要求是什么？
答：1.当系统发生振荡而没有故障时，应可靠地将保护闭锁 2.在保护范围内发生短路故障的同时，系统发生振荡，闭锁装置不能将保护闭锁，应允许保护动作3.继电保护在动作过程中系统出现 振荡，闭锁装置不应干预保护的工作。
6、大容量发电机为什么要采用100%定子接地保护？并说明附加直流电压的100%定子绕组单相接地保护的原理？
答：利用零序电流和零序电压原理构成的接地保护，对定子绕组都不能达到100%的保护范围，在靠近中性点附近有死区，而实际上大容量的机组，往往由于机械损伤或水冷系统的漏水原因，在中性点附近也有发生接地故障的可能，如果对之不能及时发现，就有可能使故障扩展而造成严重损坏发电机事故。因此，在大容量的发电机上必须设100%保护区的定子接地保护。发电机正常运行时，电流继电器线圈中没有电流，保护不动作。当发电机定子绕组单相接地时，直流电压通过定子回路的接地点，加到电流继电器上，使之有电流通过而动作，并发出信号。
7、发电机励磁回路为什么要装设一点接地和两点接地保护？
答：发电机励磁回路一点接地，虽不会形成故障电流通路，从而给发电机造成直接危害，但要考虑第二点接地的可能性，所以由一点接地保护发出信号，以便加强检查、监视。当发电机励磁回路发生两点接地故障时，由于故障点流过相当大的故障电流而烧伤发电机转子本体，由于部分绕组被短接，励磁绕组中电流增加，可能因过热而烧伤，由于部分绕组被短接，使气隙磁通失去平衡，从而引起机组震动，汽轮机还可能使轴系和汽轮机磁化。所以在一点接地后要 投入两点接地保护，以便发生两点接地时经延时后动作停机。
8、一般哪些保护与自动装置动作后应闭锁重合闸？
答：母线差动保护、变压器差动保护、自动按频率减负荷装置、联切装置等动作跳闸后应闭锁相应的重合闸装置。
9、什么是重合闸后加速保护？
答：重合闸后加速保护是当线路发生故障时，首先按保护的动作时限，有选择性地动作跳闸，而后重合闸装置动作使断路器重合，同时短接被加速保护时间继电器的触点，当重合于永久性故障时使保护瞬间跳闸。这种重合闸与继电保护的配和方式叫重合闸后加速保护。
10、为什么采用检查同期重合闸时不用后加速保护？
答：检查同期重合闸是当线路另以侧检查无电压重合后，在两侧的频率和相角差超过允许值的情况下进行重合。若线路为永久性故障，检查无电压侧重合后由保护再次断开，此时检查无电压侧重合 ，如果检查同期侧采用后加速保护，在检查同期侧合闸时，有可能因冲击电流较大，造成断路器重合不成功，所以采用检查同期重合闸时不用后加速保护。
11、什么是重合闸前加速保护？
答：重合闸前加速保护，是当线路上（包括相邻线路）发生故障时，靠近电源侧的保护首先无选择性动作跳闸，而后借助重合闸来纠正。
12、什么叫定时限过电流保护？什么叫反时限过电流保护？
答：为了实现过电流保护的动作选择性，各保护的动作时间一般按阶梯原则进行整定。即相邻保护的动作时间，自负荷向电源方向逐级增大，且每套保护的动作时间是恒定的，与短路电流的大小无关。具有这种动作时限特性的过电流保护称为定时限过电流保护。
13、何谓系统的最大、最小运行方式？
答：在继电保护的整定计算中，一般都要考虑电力系统的最大最小运行方式。最大运行方式是指在被保护对象末端短路时，系统的等值阻抗最小，通过保护装置的短路电流为最大的运行方式。最小的运行方式是指在上述同样短路情况下，系统等值阻抗最大，通过保护装置的短路电流为最小的运行方式
14、何谓复合电压起动的过电流保护？
答：复合电压起动的过电流保护，指在过电流保护的基础上，加入由一个负序电压继电器和一个接在相间电压上的低电压继电器组成的复合电压起动元件构成的保护。只有在电流测量元件及电压起动元件均动作时，保护装置才能动作于跳闸。
15、相间方向电流保护中，功率方向继电器使用的内角为多少度？采用90º接线方式有什么优点？
答：相间功率方向继电器一般使用的内角围45º，采用90º接线具有以下优点：1.在被保护线路发生各种相间短路故障时，继电器均能动作2.在短路阻抗角φ可能变化的范围内，继电器都能工作在最大灵敏度角附近，灵敏度比较高，3.在保护处附近发生两相短路时，由于引入了非故障相电压，没有电压死区。
16、光纤分相差动保护的特点是什么?
答：(1)能提高区内短路的灵敏性，同时又能躲过区外短路的不平衡电流；(2)具有更高可靠性；(3)不受电磁干扰。
17、变压器纵差动保护动作电流的整定原则是什么?
答：(1)大于变压器的最大负荷电流；(2)躲过区外短路时的最大不平衡电流；(3)躲过变压器的励磁涌流。
18、通常采用什么措施来提高3/2断路器接线母线保护的可信赖性?
答：采用保护双重化，即工作原理不同的两套母线保护；每套保护应分别接在电流互感器的不同的二次绕阻上；应有独立的直流电源；出口继电器触点应分别接通断路器两个独立的跳闸线圈等。
19、简述220kV线路保护的配置原则。
答：对220kV线路，根据稳定要求或后备保护整定配合有困难时，应装设两套全线速动保护。接地短路后备保护可装阶段式或反时限零序电流保护，亦可采用接地距离保护并辅之以阶段式或反时限零序电流保护。相间短路后备保护一般应装设阶段式距离保护。
20、什么是“远后备”?什么是“近后备”?
答：“远后备”是指当元件故障而其保护装置或开关拒绝动作时．由各电源侧的相邻元件保护装谈动作将故障切开；“近后备”则用双重化配置方式加强元件本身的保护，位之在区内故障时，保护无拒绝动作的可能，同时装设开关失灵保护，以便当开关拒绝跳闸时启动它来切开同一变电所母线的高压开关，或遥切对侧开关。
