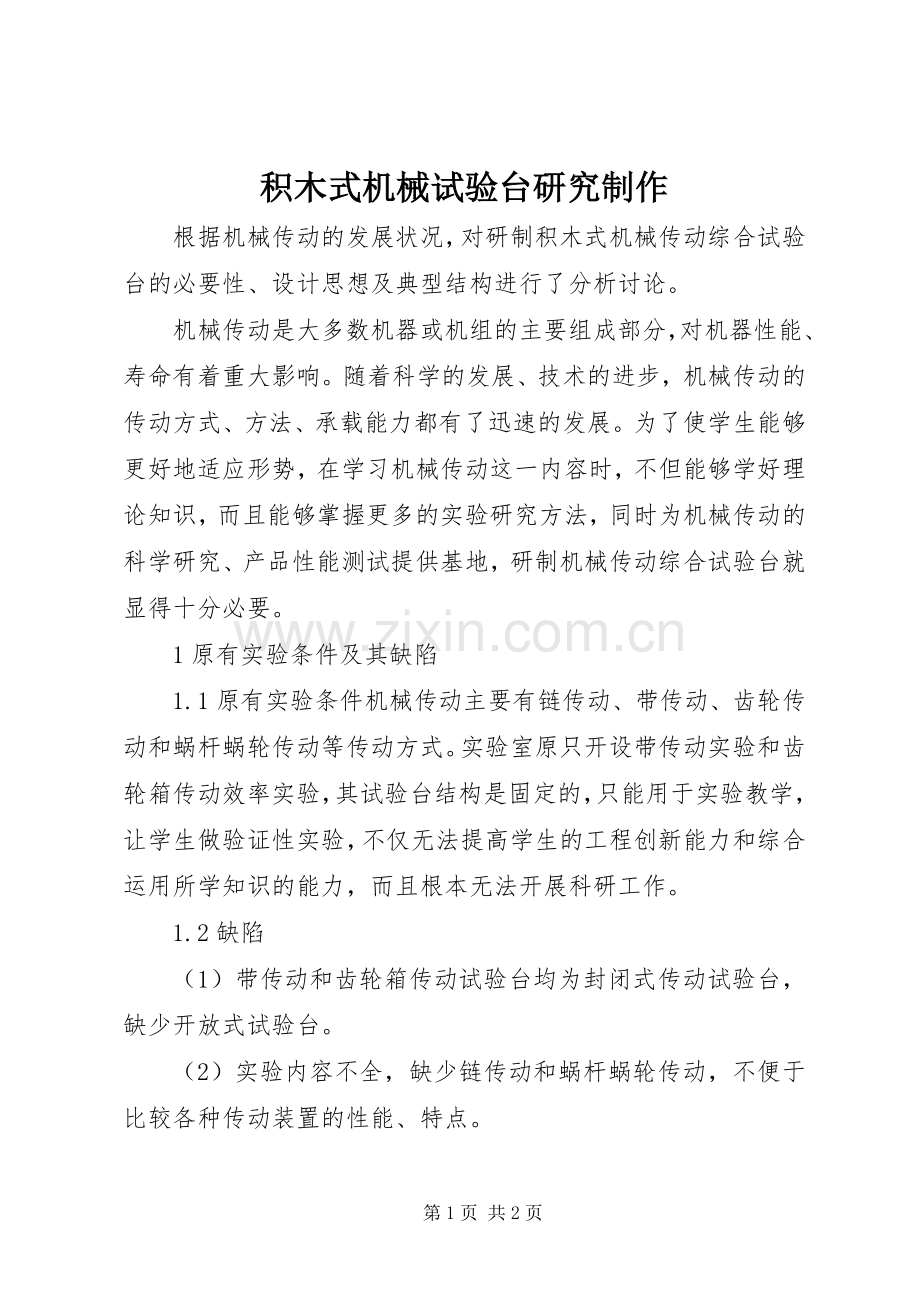

积木式机械试验台研究制作
根据机械传动的发展状况，对研制积木式机械传动综合试验台的必要性、设计思想及典型结构进行了分析讨论。
机械传动是大多数机器或机组的主要组成部分，对机器性能、寿命有着重大影响。随着科学的发展、技术的进步，机械传动的传动方式、方法、承载能力都有了迅速的发展。为了使学生能够更好地适应形势，在学习机械传动这一内容时，不但能够学好理论知识，而且能够掌握更多的实验研究方法，同时为机械传动的科学研究、产品性能测试提供基地，研制机械传动综合试验台就显得十分必要。
1原有实验条件及其缺陷
1.1原有实验条件机械传动主要有链传动、带传动、齿轮传动和蜗杆蜗轮传动等传动方式。实验室原只开设带传动实验和齿轮箱传动效率实验，其试验台结构是固定的，只能用于实验教学，让学生做验证性实验，不仅无法提高学生的工程创新能力和综合运用所学知识的能力，而且根本无法开展科研工作。
1.2缺陷
（1）带传动和齿轮箱传动试验台均为封闭式传动试验台，缺少开放式试验台。
（2）实验内容不全，缺少链传动和蜗杆蜗轮传动，不便于比较各种传动装置的性能、特点。

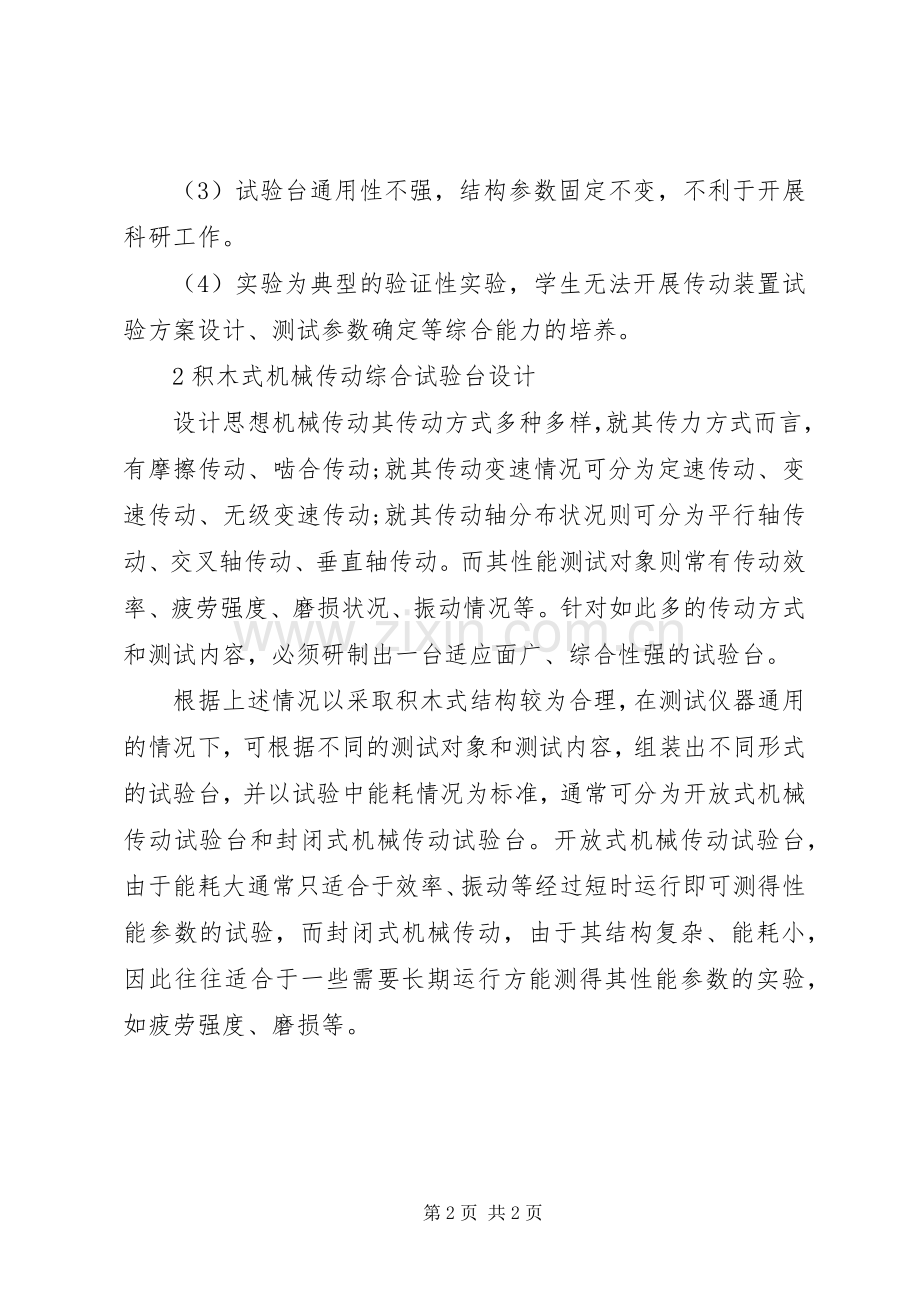

（3）试验台通用性不强，结构参数固定不变，不利于开展科研工作。
（4）实验为典型的验证性实验，学生无法开展传动装置试验方案设计、测试参数确定等综合能力的培养。
2积木式机械传动综合试验台设计
设计思想机械传动其传动方式多种多样，就其传力方式而言，有摩擦传动、啮合传动;就其传动变速情况可分为定速传动、变速传动、无级变速传动;就其传动轴分布状况则可分为平行轴传动、交叉轴传动、垂直轴传动。而其性能测试对象则常有传动效率、疲劳强度、磨损状况、振动情况等。针对如此多的传动方式和测试内容，必须研制出一台适应面广、综合性强的试验台。
根据上述情况以采取积木式结构较为合理，在测试仪器通用的情况下，可根据不同的测试对象和测试内容，组装出不同形式的试验台，并以试验中能耗情况为标准，通常可分为开放式机械传动试验台和封闭式机械传动试验台。开放式机械传动试验台，由于能耗大通常只适合于效率、振动等经过短时运行即可测得性能参数的试验，而封闭式机械传动，由于其结构复杂、能耗小，因此往往适合于一些需要长期运行方能测得其性能参数的实验，如疲劳强度、磨损等。
