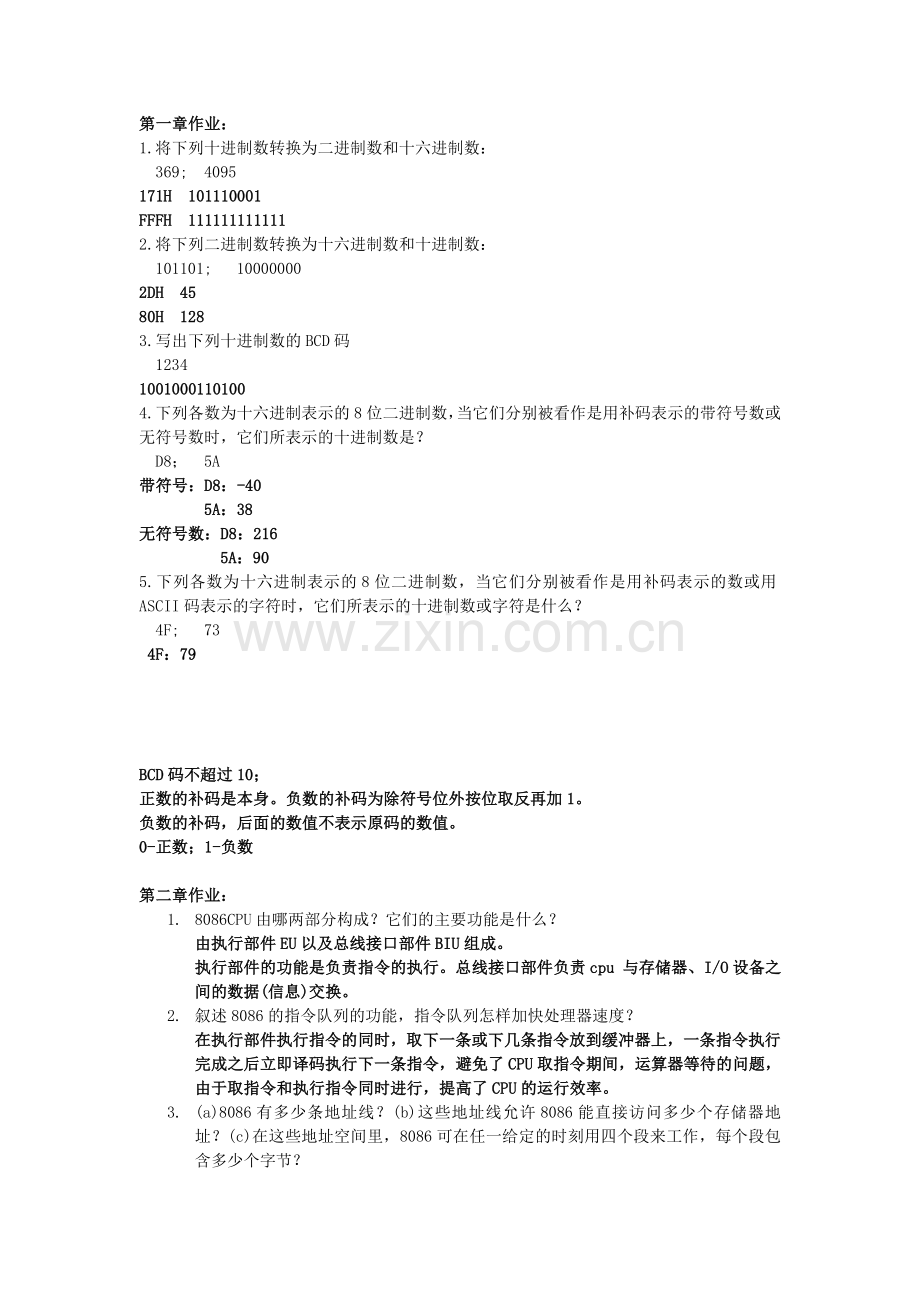

第一章作业：
1.将下列十进制数转换为二进制数和十六进制数：
369; 4095
171H 101110001
FFFH 111111111111
2.将下列二进制数转换为十六进制数和十进制数：
101101; 10000000
2DH 45
80H 128
3.写出下列十进制数的BCD码
1234
1001000110100
4.下列各数为十六进制表示的8位二进制数，当它们分别被看作是用补码表示的带符号数或无符号数时，它们所表示的十进制数是？
D8； 5A
带符号：D8：-40
5A：38
无符号数：D8：216
5A：90
5.下列各数为十六进制表示的8位二进制数，当它们分别被看作是用补码表示的数或用ASCII码表示的字符时，它们所表示的十进制数或字符是什么？
4F; 73
4F：79

BCD码不超过10；
正数的补码是本身。负数的补码为除符号位外按位取反再加1。
负数的补码，后面的数值不表示原码的数值。
0-正数；1-负数

第二章作业：
1. 8086CPU由哪两部分构成？它们的主要功能是什么？
由执行部件EU以及总线接口部件BIU组成。
执行部件的功能是负责指令的执行。总线接口部件负责cpu 与存储器、I/O设备之间的数据(信息)交换。
2. 叙述8086的指令队列的功能，指令队列怎样加快处理器速度？
在执行部件执行指令的同时，取下一条或下几条指令放到缓冲器上，一条指令执行完成之后立即译码执行下一条指令，避免了CPU取指令期间，运算器等待的问题，由于取指令和执行指令同时进行，提高了CPU的运行效率。
3. (a)8086有多少条地址线？(b)这些地址线允许8086能直接访问多少个存储器地址？(c)在这些地址空间里，8086可在任一给定的时刻用四个段来工作，每个段包含多少个字节？

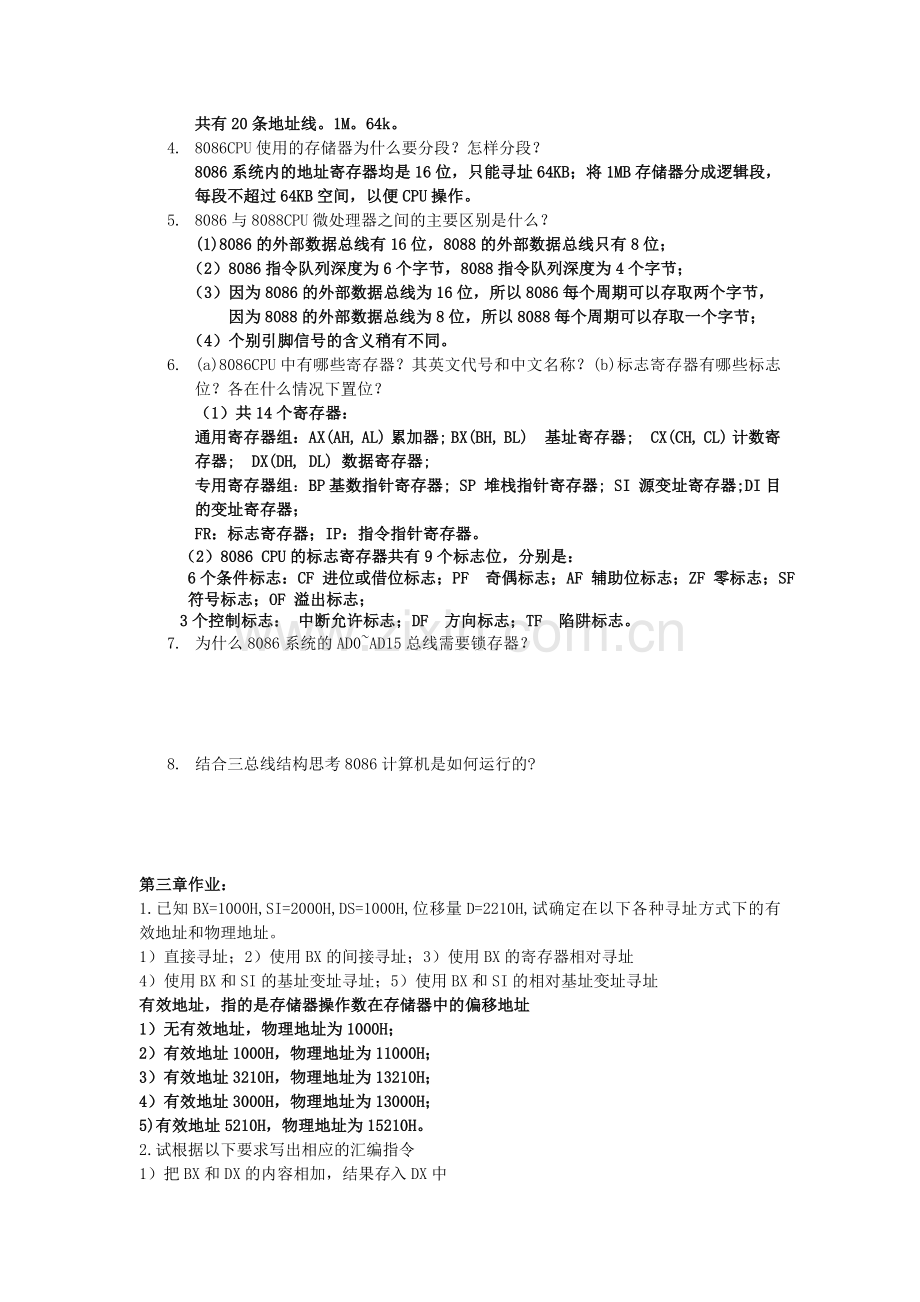

共有20条地址线。1M。64k。
4. 8086CPU使用的存储器为什么要分段？怎样分段？
8086系统内的地址寄存器均是16位，只能寻址64KB；将1MB存储器分成逻辑段，每段不超过64KB空间，以便CPU操作。
5. 8086与8088CPU微处理器之间的主要区别是什么？
(1)8086的外部数据总线有16位，8088的外部数据总线只有8位；
（2）8086指令队列深度为6个字节，8088指令队列深度为4个字节；
（3）因为8086的外部数据总线为16位，所以8086每个周期可以存取两个字节，
因为8088的外部数据总线为8位，所以8088每个周期可以存取一个字节；
（4）个别引脚信号的含义稍有不同。
6. (a)8086CPU中有哪些寄存器？其英文代号和中文名称？(b)标志寄存器有哪些标志位？各在什么情况下置位？
（1）共14个寄存器：
通用寄存器组：AX(AH, AL) 累加器; BX(BH, BL) 基址寄存器; CX(CH, CL) 计数寄存器; DX(DH, DL) 数据寄存器;
专用寄存器组：BP基数指针寄存器; SP 堆栈指针寄存器; SI 源变址寄存器;DI目的变址寄存器；
FR：标志寄存器；IP：指令指针寄存器。
（2）8086 CPU的标志寄存器共有9个标志位，分别是：
6个条件标志：CF 进位或借位标志；PF 奇偶标志；AF 辅助位标志；ZF 零标志；SF 符号标志；OF 溢出标志；
3个控制标志： 中断允许标志；DF 方向标志；TF 陷阱标志。
7. 为什么8086系统的AD0~AD15总线需要锁存器？

8. 结合三总线结构思考8086计算机是如何运行的?

第三章作业：
1.已知BX=1000H,SI=2000H,DS=1000H,位移量D=2210H,试确定在以下各种寻址方式下的有效地址和物理地址。
1）直接寻址；2）使用BX的间接寻址；3）使用BX的寄存器相对寻址
4）使用BX和SI的基址变址寻址；5）使用BX和SI的相对基址变址寻址
有效地址，指的是存储器操作数在存储器中的偏移地址
1）无有效地址，物理地址为1000H；
2）有效地址1000H，物理地址为11000H；
3）有效地址3210H，物理地址为13210H；
4）有效地址3000H，物理地址为13000H；
5)有效地址5210H，物理地址为15210H。
2.试根据以下要求写出相应的汇编指令
1）把BX和DX的内容相加，结果存入DX中
2）用BX和SI的基址变址寻址方式把存储器中的一个字节与AL的内容相加，结果送回存储器中。
3）用BX和位移量为0B2H的寄存器相对寻址方式把存储器中的一个字和CX相加，结果送CX。
4）用位移量为0524H的直接寻址方式把存储器中的一个字与数2A59H相加结果送回存储器
5）把数0B5H与AL相加，并把结果送回AL
1）ADD DX，BX;
2) ADD BYTE PTR[BX][SI],AL;
3) ADD CX,WORD PTR 0B2H[BX];
4）ADD WORD PTR[0524H],2A59H;
5）ADD AL，0B5H;
3.现有SS=3100H，DS=3000H，BX=0100H，SI=02H，30100H=12H， 30101H=34H，30102H=56H，30103H=78H，31200H=2AH，31201H=4CH，31202H=0B7H，31203H=65H。问在下列各条指令中源操作数属于哪种寻址方式？物理地址是多少？指令执行完后AX寄存器的内容是多少？
1)MOV AX，1200H
2)MOV AX，BX
3)MOV AX，[1200H]
4)MOV AX，[BX]
5)MOV AX，1100H[BX]
6)MOV AX，[BX][SI]
7)MOV AX，1100H[BX][SI]
8)MOV AX，SS:[BX+SI+100H]
1）立即寻址 （AX）=1200H
2）寄存器直接寻址，因为源操作数是寄存器，所以寄存器BX即为地址，（AX）=0100H
3）存储器直接寻址，物理地址=31200H，(AX)=2AH
4）寄存器间接寻址，物理地址=30100H,（AX）=12H
5)寄存器相对寻址，物理地址=31200H，（AX）=2AH
6）基址变址寻址，物理地址=30102H，（AX）=56H
7）相对基址变址寻址，物理地址=31202H，（AX）=0B7H
8)带跨越段前缀的相对基址变址寻址，物理地址=31202H，AX=0B7H
4.哪些寄存器可以用来指示存储器地址？

5.求出以下各16进制数与6660H的和，并根据结果设置标志位SF，ZF,CF,OF的值。
1)1234H; 2)5678H; 3)9090H; 4)9D60H;

6.求出以下各16进制数与7A00H的差，并根据结果设置标志位SF，ZF,CF,OF的值。
1)1234H; 2)5678H; 3)9090H; 4)AA04H;

7.在下列程序段中每条指令执行后，目的操作数与源操作数的内容为什么？
MOV AX,1234H
MOV CL,3
ROL AX,CL
DEC AX
MOV CX,4
MUL CX
(AX)=1234H; 1234H
(CL)=3; 3
(AX)=91A0H, (CL)=3;
(AX)=919FH;
(CX)=4; 4;

8.假设DX=0E3H，变量CHAR中存放的内容为55H，确定下列各条指令执行后的结果。 1)XOR DX,CHAR
2)AND DX,CHAR
3)OR DX,CHAR
4)XOR DX,0FFFFH
5)AND DX,0
6)TEST DX,1
1)B6H;2)41H;3)FBH;4)FF1CH;5)0;6)E3H
9.设AX和BX中的内容为带符号数，CX和DX中的内容为无符号数，用比较指令和条件转移实现以下判断：
1)若DX的内容大于CX的内容，则转去执行DXMAX;
2)若BX的内容大于AX的内容，则转去执行BXMAX;
3)若CX的内容等于零，则转去执行CXEQ0;
4)BX与AX的内容相比较，若溢出则转OVERFLOW;
5)若BX的内容小于等于AX的内容，则转BXNAX;
6)若DX的内容小于等于CX的内容，则转DXNCX;
1)CMP DX,CX JA DXMAX
2)CMP BX,AX JG DXMAX
3)
4)
5)CMP BX,AX JLE BXNAX
6)CMP DX,CX JBE DXNCX

第四章作业
1.请将下列左边的项和右边的解释联系起来。
CPU 保存当前栈顶地址的寄存器
存储器 指示下一条要执行的指令的地址
堆栈 存储程序、数据等信息的记忆装置，PC机有RAM和ROM两种
IP 以“后进先出”方式工作的存储空间
SP 把汇编语言程序翻译成机器语言程序的系统程序
状态标志 唯一代表存储空间中每个字节单元的地址
控制标志 能被计算机直接识别的语言
段寄存器 用指令助记符、符号地址、标号等符号书写程序的语言
物理地址 把若干个模块连接起来成为可执行文件的系统程序
汇编语言 保存各逻辑段起始地址的寄存器,8086有4个:DS,CS,SS,ES
机器语言 控制操作的标志，8086有3位：DF，IF，TF
汇编程序 记录指令操作结果的标志，共6位：OF,SF,ZF,AF,PF,CF
连接程序 由汇编程序在汇编过程中执行的指令
指令 告诉CPU要执行的操作及操作对象，在程序运行时执行
伪指令 分析、控制并执行指令的部件
2.下列语句在存储器中各分配多少字节？
VR1 DW 9
VR2 DW 4 DUP(?), 2
CONT EQU 10
VR3 DD CONT DUP(?)
VR4 DB 2 DUP(?, CONT DUP(0))
VR5 DB ‘HOW ARE YOU’
2;10;0;40;22;11
3.完成下列要求的定义语句：
1）为某缓冲区BUFF预留100个字节的内存单元。
2）将字符串‘BYTE’、’WORD’存放在某数据区。
BUFF DB 100DUP(?)
DAT DB ‘BYTE’,‘WORD’
4.若数组ARRAY在数据段中已作如下定义：
ORG 100H
ARRAY DW 10, 20, 30, 40, 50, 3
以下指令分别执行后，目的寄存器内容是多少？
MOV BX, OFFSET ARRAY
MOV SI, 0
ADD SI, [ARRAY+10]
(BX)=100H
(SI)=0

5.已知当前数据段有两个数分别为65H和FEH；
1)假定这两个是无符号数, 写出两数相乘的指令, 结果保留在AX中。
2)假定两个是带符号数，写出两数相除的指令，结果商保留在AL中,余数保留在AH中。
N1 DB 65H
N2 DB FEH
MOV AL,N1
MUL BYTE PTR N2

N1 DB 65H
N2 DB FEH
MOV AL,N1
CBW
IDIV BYTE PTR N2
6.有变量定义语句如下：
BUFF DB 1, 2, 3, ’0123’
EBUFF DB 0
LENG EQU EBUFF-BUFF
问LENG的值为多少？

7.设程序中的数据定义如下：
STRING DB 30 DUP(?)
LIST DB 11H, 22H, 33H, 45H
1)用一条MOV指令将STRING的偏移地址放入BX。
2)用一条指令将LIST的头两个字节的内容放入SI。
MOV BX,OFFSET STRING
MOV SI,WORD PTR LIST

第五章作业
1.为什么要在CPU与外设之间设置接口？
外设种类繁多，工作方式各异，信号也是五花八门，速度更是高低不一，且大多远低于CPU的速度。要想让CPU逐一地适应它们的工作方式，是不可能的。索性CPU完全按自己固有的方式工作，由各式接口完成针对不同外部设备的适应，即CPU通过接口将信息传递给外设，外设也是通过接口将信息传递给CPU。使CPU更专业。
2.微型计算机的接口一般具备哪些功能？
1).地址译码(I/O设备的选择)
2).信息的输入与输出(缓冲,锁存
3).信息的转换功能
4).联络和中断管理功能
5).可编程功能
6).错误检测功能
3.CPU和接口之间有哪几种传送信息的方式？
1.查询方式
2.中断方式
3.直接存储器存取(DMA)方式

第六章作业：
eg3.用一片8253完成以下控制LED亮、灭的任务：
1）控制一只LED间隔1ms被点亮，持续1ms后熄灭。循环执行。
2）控制一只LED间隔1s被点亮，持续1s后熄灭。循环执行。
3）控制一只LED间隔1小时被点亮，持续2s后熄灭。循环执行。
已有条件：CLK=2MHZ；端口地址308H, 30AH, 30CH, 30EH
画出原理图，写出驱动程序

eg1.在8086系统中用了一片8253，如图所示，3通道使用同一输入时钟，频率为2MHz。要求编写8253的初始化程序，完成如下功能：
1).利用T0,采用硬件触发,输出宽度等于时钟周期的单脉冲,定时常数为36H;
2).利用T1, 输出频率为2KHz的方波;
3).利用T2, 产生宽度为0.6ms的单脉冲

eg2、将如图所示的应用改用8253, 完成该原理图并编写8253的驱动程序

eg2解：

第七章作业
1.可编程并行接口芯片8255A有哪几种工作方式？其差别何在？
具有三种工作方式 ：方式0：基本输入/输出(A口、B口和C口):无条件传送
方式1：选通输入/输出(A口和B口)：有条件传送
方式2：双向传输(A口)：有条件传送
2.可编程并行接口芯片8255A的编程命令有哪两个？其命令格式及每位的含义如何？
编程命令有两个：C口的按位置位/复位操作控制字（特征位D7=0）;工作方式选择控制字（特征位D7=1）.

3.给出按下述要求初始化8255A所需的模式设置控制字。
a)端口A选通输入；端口B选通输出；端口C的PC6,PC7用作输入端。
b)初始化端口A和端口B的中断请求所需的置位/复位控制字。
c)8255A端口A置为双向工作(允许中断)方式。

4.串行通信有什么特点？与并行通信的主要区别是什么？

5.RS-232C总线的逻辑电平是如何定义的？

6.一终端以1200波特的速率发送异步串行数据，问：
a)发送一位需要多长时间？
b)假设8位数据位，1位奇偶位，1位停止位，发送一个字符需要多长时间？

7.8251A以9600波特的速率发送数据，当波特率系数为16时，发送时钟TxC的频率为多少？

eg1:8255A用于驱动LED显示器
用PA端口和PC的高4位,采用“基本输入/输出”工作方式;
采用动态扫描方式驱动LED;
PC4~PC7用于决定哪一位有效; PA端口用于决定哪几段有效。

DATA SEGMENT
LED_ADDR DB 0C0H, 0F9H, ….
BUF_DATA DB 4 DUP(?)
_DATA ENDS
_CODE SEGMENT
ASSUME CS: _CODE, DS: _DATA
BEG: MOV AX, _DATA
MOV DS, AX
┇
DISPLAY PROC NEAR
MOV DX, 303H
MOV AL, 80H ;工作方式控制字
OUT DX, AL
MOV DI, OFFSET BUF_DATA
MOV CL, 80H ;位码, PC7=1
DISI: MOV AL, [DI]
MOV BX, OFFSET LED_ADDR
XLAT
MOV DX, 300H
OUT DX, AL ;选通段
MOV AL, CL
MOV DX, 302H
OUT DX, AL ;选通位
CMP CL, 10H ;完成一次扫描?
JZ QUIT
INC DI
SHR CL, 1
JMP DISI
QUIT: RET ;完成一次显示(4位)
DISPLAY ENDP
_CODE ENDS
END BEG

第十章作业、

MOV DX, 300H
MOV AL, 0H
ROTE: DEC AL
OUT DX, AL
MOV CX, 65535
DELA: LOOP DELA
JMP ROTE
作业:
重新设计上述应用:
地址译码器:班级加学号; 倒锯齿; 矩形波; 三角波
怎样调节Vm的大小?
