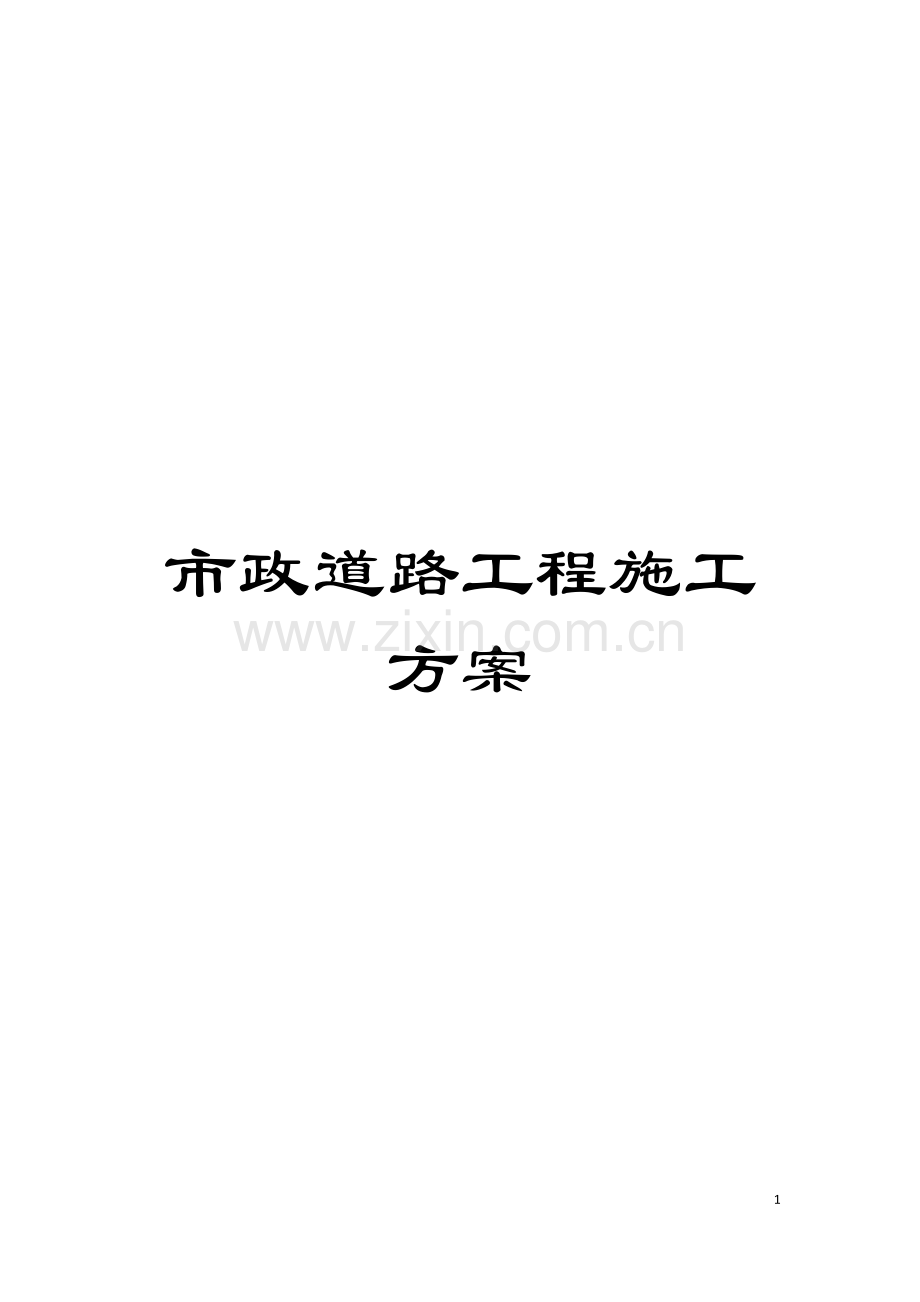

市政道路工程施工方案

74

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

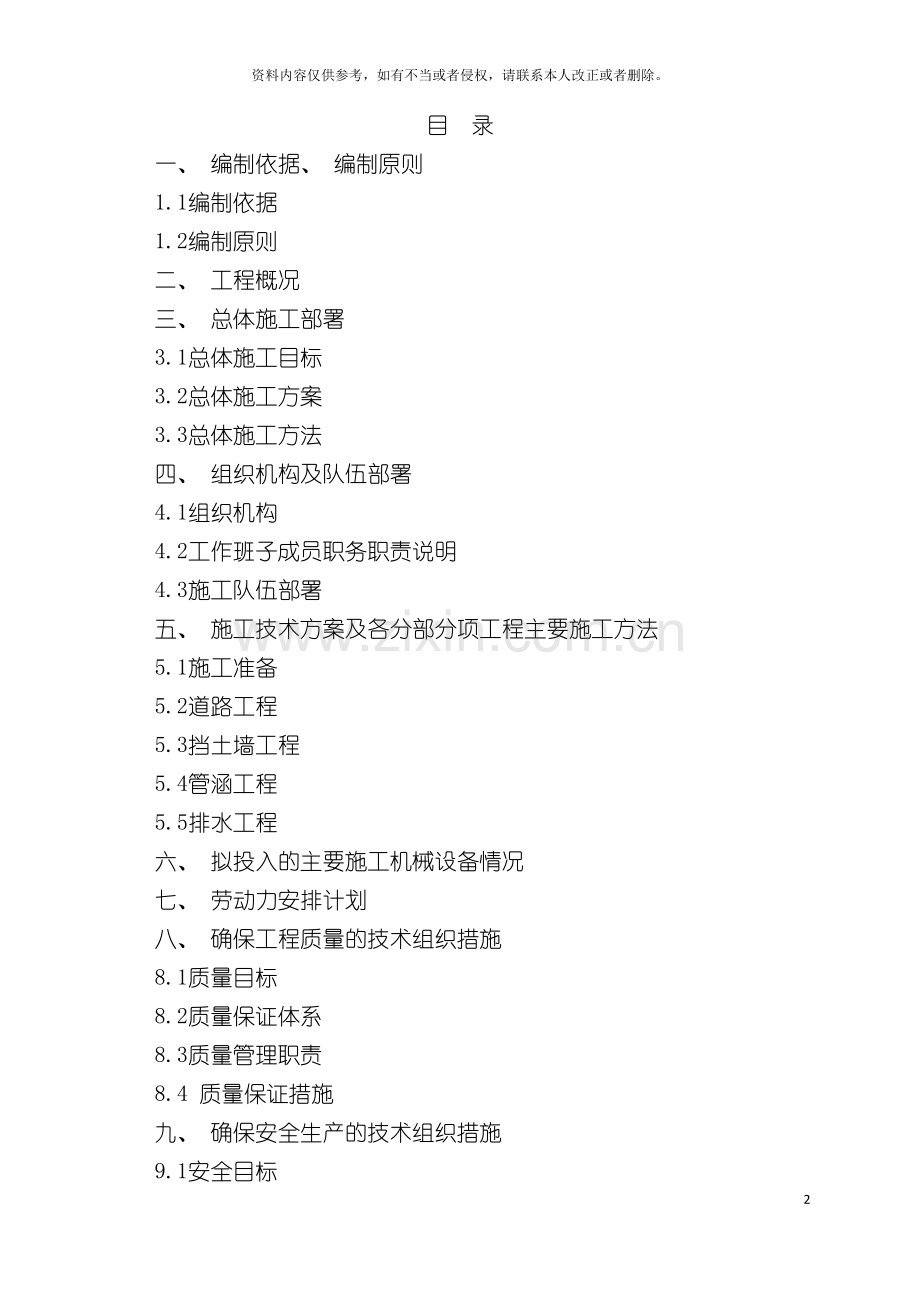

目 录
一、 编制依据、 编制原则
1.1编制依据
1.2编制原则
二、 工程概况
三、 总体施工部署
3.1总体施工目标
3.2总体施工方案
3.3总体施工方法
四、 组织机构及队伍部署
4.1组织机构
4.2工作班子成员职务职责说明
4.3施工队伍部署
五、 施工技术方案及各分部分项工程主要施工方法
5.1施工准备
5.2道路工程
5.3挡土墙工程
5.4管涵工程
5.5排水工程
六、 拟投入的主要施工机械设备情况
七、 劳动力安排计划
八、 确保工程质量的技术组织措施
8.1质量目标
8.2质量保证体系
8.3质量管理职责
8.4 质量保证措施
九、 确保安全生产的技术组织措施
9.1安全目标
9.2安全保证体系
9.3 安全生产保证措施
十、 确保文明施工技术组织措施
10.1文明施工目标
10.2文明施工保证体系
10.3文明施工保证措施
十一、 确保工程进度的技术组织措施
11.1工期目标
11.2工期保证体系
11.3 工期保证措施
11.4农忙保勤措施
十二、 施工总平面图
十三、 施工进度网络图
十四、 环保及减少噪音措施
14.1环境保护目标
14.2环境保证体系
14.3环境保护措施
十五、 雨季施工措施
十六、 施工期间突发事件的预防和处理措施
16.1停电事故预防和处理
16.2暴雨状态应急处理
16.3突发交通事故预防和处理
十七、 沿线建筑物、 地下管线及文物保护措施
17.1沿线建筑物、 地下管线保护措施
17.2文物保护措施
十八、 交通安全、 消防及治安措施
18.1交通安全措施
18.2治安和消防措施
十九、 工程竣工验交及保修措施
19.1竣工资料及竣工文件
19.2竣工验交
19.3保修措施
二十、 降低工程造价措施
二十一、 竞争措施

一、 编制依据、 编制原则
1.1编制依据
1) 、 奉节县鹤峰乡八里路( 青杆村至柳红村农村机耕道整治) ( 4标段) 招标文件、 设计施工图及业主提供的其它资料。
2) 、 业主主持召开的招标会及现场踏勘的实际情况。
3) 、 道路施工的相关技术规范及验标。
4) 、 其它有关的国家及地方强制性规范和标准有关本项目的技术会议纪要。
5) 、 我公司现阶段施工能力、 管理水平及历年来承担类似工程的施工经验。
1.2编制原则
1) 、 遵循《招标文件》的原则
严格按照招标文件中的工程规范、 工期、 质量、 安全目标等要求编制施组, 满足招标方各项要求。
2) 、 遵循设计文件的原则
在编制施组时, 认真阅读核对获得的设计文件资料, 了解设计意图, 掌握现场情况, 严格按设计资料和设计原则编制施组, 满足设计标准要求。
3) 、 遵循施工技术规范和验收标准的原则
在编制施工组织设计时, 严格按施工技术规范要求优化施工技术方案, 认真执行工程质量检验及验收标准。
4) 、 遵循实事求是的原则
在编制施工组织设计时, 根据该标段工程特点, 突出体现施工中交通疏解、 环境保护和文明施工的要求, 从实际出发、 科学组织、 均衡施工, 把交通疏解、 环境保护和文明施工作为重点内容, 制定专题方案, 确保使施工对交通的影响降到最低, 体现快速, 有序、 优质、 高效的施工作风和精神风貌。
5) 、 体现”安全第一、 防范结合”的原则
严格按照施工安全操作规程, 从制度、 管理、 方案、 资源方面制定切实可行的措施, 确保施工安全, 服从建设单位指令, 服从监理工程师的监督指导, 严肃安全纪律, 严格按规章程序办事。
6) 、 遵循科学技术是第一生产力的原则
配备技术能力强、 有丰富的同类工程施工经验的技术人员, 同时, 在编制施工组织设计时, 充分应用”四新”成果, 发挥科技在施工生产中的先导作用。
7) 、 遵循专业队伍施工和综合管理的原则
以专业化队伍为基本形式, 配备必要的施工机械设备, 同时采取综合管理手段合理调配, 以达到整体优化的目的。
8) 、 遵循贯标机制的原则
使IS09002质量标准体系在本项目工程中自始至终得到有效运行。
9) 、 遵循文明施工和环境保护的原则
施工中严格执行《环境保护法》和重庆市的有关文明施工和环境保护的地方法规, 创立”文明施工现场”。
二、 工程概况
1、 工程概况
奉节县鹤峰乡八里路( 青杆村至柳红村农村机耕道整治) ( 4标段) , 总投资约420万元,全长8785.253m, 路幅宽度6m( 0.25m路肩+5.5m行车道+0.25m路肩) , 全线共计126个交点, 其中最大圆曲线半径250m, 最小圆曲线半径7.3m。本道路起终点均以现状标高为设计标高, 道路最小纵坡坡度为0.53%, 最大纵坡度为12%。路面采用泥结碎石路面。
2、 主要技术标准
设计使用年限:
设计车道: 6.5m
3、 采用规范
《城市道路设计规范》
《公路路基设计规范》
《工程测量规范》
《建筑施工安全检查标准》
《施工现场临时用电安全技术规范》
4、 主要设计概要
路基设计
路基应稳定、 密实, 采用重型击实标准, 分层碾压填筑, 路基压实度要求见下表:
深度( cm)
压实标准( %)
填方
0~80
93
>80
90
挖方
0~30
93
5、 施工要求及注意事项
道路工程施工工艺、 技术要求及验收标准应严格按照相关国家标准。施工时注意与其它相交道路路面的衔接事宜。
三、 总体施工部署
3.1总体施工目标
3.1.1质量目标
做精品道路、 创样板工程、 确保工程质量评定达到合格标准。
3.1.2工期目标
日历工期180天。
3.1.3安全生产目标
1) 、 无人身重伤及其以上事故。
2) 、 无等级火警事故。
3) 、 无机械及重大、 大交通事故。
3.1.4文明施工目标
1) 、 场地清洁, 标志齐全, 料具有序, 尊重民俗, 文明施工。
2) 、 机构健全, 制度明确, 措施齐全, 执行有力。
3) 、 创文明施工标段, 创文明施工项目经理部。
3.1.5环境保护目标
1) 、 机构健全, 制度明确, 措施齐全, 执行有力。
2) 、 控制扬尘, 控制噪音, 控制排污, 各项指标符合重庆市相关规定要求。
3) 、 创环境保护达标标段, 创环境保护先进项目经理部。
3.2总体施工方案
3.2.1路基土石方工程施工方案
1) 、 路基开挖: 因本工程路基基本在原地面以上, 本着尽量不动基底原状土的原则, 严格控制开挖深度只清除原地面杂土, 如遇软土地基, 应进行处理。施工采用挖掘机挖装, 人工辅助, 自卸车运弃。
2) 、 路基填方: 采用分段分层填筑, 挖掘机或装载机装料, 自卸汽车运料, 推土机摊铺, 平地机整平, 压路机碾压, 核子密度仪法检测密实度。
3.2.2砌体工程施工方案
采用砂浆搅拌机拌制砂浆, 人工挂线、 挤浆砌筑, 人工抹面洒水养护。
3.2.4雨水工程施工方案
基坑采用机械开挖, 人工辅助施工。
雨水管采用汽车运输, 吊车吊装就位。
3.3总体施工方法
1、 根据工程施工区的地形、 地质水文条件, 综合考虑技术、 经济等方面的因素, 结合交通组织方案统筹安排本标段的施工内容。
2、 整个工程分段施工, 先将能够施工路段的所有施工项目尽快完成。
3、 在工程施工中, 我们充分注意了以下方面的内容, 并采取了相应的施工措施:
( 1) 施工期间的交通组织是施工方案的重要组成部分, 坚持”先交通对策到位, 再进行工程施工的原则”, 必须保证施工、 交通两不误;
( 2) 地下管线的迁移及时与否,直接影响工期, 施工中紧密配合管线迁移单位, 作好管线的迁移与保护。
( 3) 根据工程特点及要求, 积极谨慎地采用成熟的施工工艺及方法。
四、 组织机构及队伍部署
4.1组织机构
如果我单位中标, 将于接到中标通知书24小时内组建奉节县鹤峰乡八里路( 青杆村至柳红村农村机耕道整治) ( 4标段) 工程项目经理部, 并保证项目经理、 总工程师三日内到场, 组织进行前期准备工作, 该工程将被列为我公司重点工程, 公司总部将从全公司范围内, 调集具有丰富公路施工管理经验并具有良好业绩的人员派往施工现场; 并在全公司范围内调配最好的机械设备, 调往施工现场, 以便短期内形成生产能力, 尽早投入工程施工。
项目经理部设6个部室、 6个班组施工队, 从事本标段工程施工。
4.2工作班子成员职务职责说明
4.2.1项目经理主要职责
代表公司法人实施向业主作出的承诺。主持编制工程施工管理总体方案, 对工程质量、 安全、 文明施工及环境保护负全责; 负责经理部内部的人员配制、 资源调配和内部承包合同签定; 保证项目部各项工作有效运行; 定期组织召开工程例会, 处理施工中出现的重大决策问题; 定期向公司总部报告项目经理部整体运行情况。
4.2.2项目副经理主要职责
在项目经理领导下, 协助项目经理工作, 对分管的工作负责。负责现场的全面施工生产及施工检查, 对现场施工的人员、 机械调配、 施工进度、
质量和现场存在问题及时采取预防纠正措施; 组织定期质量、 安全、 工期大检查, 进行施工现场标准化管理; 定期组织召开工程例会, 对工程施工中出现的问题提出处理、 改进意见。
4.2.3项目总工程师主要职责
在项目经理的领导下, 对工程质量负全面责任。主持项目经理部质量管理保证体系建立与运作; 指导技术人员做好技术工作; 组织编制施工组织设计; 制定重大施工技术方案; 会同专家组、 技术人员负责对工程质量薄弱环节和技术难点搞好技术攻关工作; 负责新技术、 新工艺、 新设备、 新材料的应用和先进技术的推广; 负责设计变更的审定与呈报工作; 与设计、 监理、 业主经常沟通, 保证设计、 监理、 业主的要求与指令得到及时执行。
4.3施工队伍部署
项目经理部下设六个生产工班, 实行三班倒作业, 承担本标段工程施工任务。项目经理部各职能部门业务骨干、 施工人员具有丰富类似工程施工经验及良好的业绩。机械设备先进、 配套齐全, 能够高效、 优质完成本合同工程的任务。
五、 施工技术方案及各分部分项工程主要施工方法
5.1施工准备
中标后, 项目经理部主要成员和各施工程队先遣人员首先进入现场, 由项目经理部统一编制成几个小组。
在技术方面, 积极与设计、 监理单位联系, 备齐施工文件、 图纸及各种试验、 检测表格。而且组织技术人员认真熟悉图纸。编制实施性施工组织设计及施工进度计划时标网络图, 优化施工方案。
在人员队伍方面, 对离工地较近的队伍首先调遣进场, 以便完成临时工程施工, 提早进入正式施工。
在机械设备方面, 根据本合同段工程项目情况及工期要求, 配齐先进的施工机械设备及测试、 检验器具。并进行维护、 保养, 认真检查、 校正, 并对各种仪器、 仪表进行标定。
在材料供应方面, 由项目部材料人员负责比选采购, 取样试验合格后及时签订供货合同, 办理催运、 验收及保管工作, 保证按计划供应, 满足开工及正常施工的需要。
5.1.1测量放线
由项目部抽调有经验的高级测量人员组成精干的测量队, 用全站仪对合同段进行高精度的中线及标高复测, 确认无误并达到测量规定精度后, 设置满足施工需要的控制网及控制桩, 编写测量成果报请工程师审批。对控制桩要固定牢固并做好保护工作。
5.1.1.1测量控制原则
认真对业主所给的测量数据进行复测, 若在复测中发现有超出容许范围的误差, 重新进行复测, 直至无误为止。在施工的主路和地方道路上无控制网地段分别进行控制测量。利用业主或监理工程师所交的控制点和资料, 在现况路面进行控制加密, 特别是在各种管线的折点等处, 在没有控制点的主路或地方道路上, 新做测量控制网, 其所做测量控制网点的原则与加密点原则相同, 控制网精度达到二级导线技术标准, 高程测量精度达到五等水准测量技术标准。
5.1.1.2控制点检测与横断面复核
( 1) 控制点检测
从业主接桩后, 对导线点进行检测, 导线检测采用《城市测量规范》( CJJ8-99) 技术标准所规定的标准, 用TOPCONGTS301D全站仪检测。导线检测只观测左角, 因为有两个方向, 故不归零, 两测回角差不超过9″, 在一个测站观测两个方向的边长, 实际是对每一边往返观测。外界气压、 气温以及仪器加常数输入仪器, 仪器便自动计算改正, 显示改正后的水平距离。高程检测应用三角高程法, 经过全站仪检测测站点与前视点、 测站点与后视点的高差, 采用四等, 一测站两组高差各读数两次, 高程取值精确至1mm, 每组高差相当往返各一测回。
检测的角度、 边长和高差分别与原有角值、 原有边长、 原有高差的差值, 即检测结果, 应提交监理工程师。
( 2) 横断面复核
根据现状地形及设计横断面进行横断面复核, 起伏较大的地段, 应进行加密。由于线路里程桩、 边桩已有标识, 因此横断面复核, 采用钢尺拉距加密里程, 横断面复核从已知高程控制点开始, 每400m左右与另一已知水准点闭合。测绘成果与设计提供值不符时及时交监理工程师确认。
5.1.1.3导线点、 水准点的增设
( 1) 沿线布点: 对业主单位所交控制桩及资料进行复测校核, 确认无误后方可进行控制点加密, 根据本工程的特点及地理环境和现有的测量依据进行控制点加密。沿线在道路红线外布设导线点, 以满足施工需要。
( 2) 布设原则及施工方法: 加密导线点的精度根据业主交桩平面控制点的精度而定, 布设成复合导线, 执行《工程测量规范》( GB50026-93) 技术规范所规定的标准, 平均边长及测角中误差、 测距相对中误差、 方位角闭合差要符合规范要求。
( 3) 水准点增设采用《城市测量规范》( CJJ8-99) 技术标准所规定的水准测量标准, 采取复合测量, 限差控制±30( L) 1/2mm, 采用AL-320水准仪往返测一次, 水准尺为铝合金塔尺。
5.1.1.4、 主体工程测量
A、 施工放线
本工程的施工放线工作主要包括以下几个方面:
( 1) 检查井中心位置放线和伸缩缝设置位置放线;
( 2) 道路、 管道中线测放:
测量放线时, 先由坐标控制网, 采用坐标法放出检查井中心点位置, 打设井位控制木桩, 然后再测设管道中线, 并每隔10m打设临时中线控制木桩。在施工过程中, 需多次重复测放管道中线。
B、 标高测量与控制
把管道的相对标高引测到水准基座上, 然后将地面高程控制点标高经过两台水准仪传递引测至管线沟槽底, 确定管线控制标高, 如图5-1所示。
管线标高控制的关键是控制管道基础砂垫层面的标高。砂垫层施工时, 在基底每隔5m测设一条标高控制桩, 严格控制垫层面标高, 垫层必须按设计要求夯实。
C、 内业计算
导线点坐标控制网测设后, 水平角及距离要进行平差, 并以平差后坐标反算的角度和边长作为成果。内业计算中数字取值精度必须满足《工程
测量规范》GB50026-93要求。
5.1.1.5、 竣工测量
工程完工后进行竣工测量, 按要求测量工程的平面图, 在图中标出有关结构物的位置、 高程、 相对关系和建筑物接近边界的距离, 竣工测量导
线执行《工程测量规范》( GB0026-93) 汽车专用路定测标准。
5.1.1.6、 仪器的检测和控制网的复核
测量人员应小心爱护测量仪器, 严格按规范和仪器说明书进行操作。项目部测量队至少每周进行一次在用仪器的常规检验和校正。公司按有关规定, 定期把仪器送到指定的检测中心进行检测。
平面控制网和高程控制网至少每月复核一次。当点位可能遭到破坏、 位移或对该点的精度有怀疑时, 应立即与相邻点进行联测, 确认精度达到要求才能够继续使用。
5.1.2临时工程及道路
根据施工需要及现场情况, 本工程拟购置活动板房用来搭建临时设施, 以利于拆迁, 确实因场地困难不能满足临建要求, 要及时落实房屋的租赁, 并落实水源、 电力的引入, 为后续施工队伍、 管理人员、 工程师进驻作好准备。对于道路宽敞的地方, 为保证施工段内的一些单位车辆进出不影响道路施工, 我们提前修筑好便道, 保证道路按时开工。
5.1.3施工用水、 电及通讯
工程所用水、 电由甲方提供的地点引入, 并根据施工需要埋设临时水、 电管路。同时还备用一辆水车存水, 以备供水不足时使用。分电箱要合理设置,以保证施工用电方便。
在项目经理部及各施工队伍营地设固定电话一部,主要负责人配备手机, 负责对内对外联络, 技术人员、 现场领工人员配对讲机联络。
5.2路基土石方工程
5.2.1工程概况
奉节县鹤峰乡八里路( 青杆村至柳红村农村机耕道整治) ( 4标段) , 总投资约420万元,全长8785.253m, 路幅宽度6m( 0.25m路肩+5.5m行车道+0.25m路肩) , 全线共计126个交点, 其中最大圆曲线半径250m, 最小圆曲线半径7.3m。本道路起终点均以现状标高为设计标高, 道路最小纵坡坡度为0.53%, 最大纵坡度为12%。路面采用泥结碎石路面。
5.2.2施工方案
5.2.2.1基底处理
采用推土机、 挖掘机清除施工范围的草皮、 表土和树木、 树根。特别是回填土、 腐植土要用挖掘机全部清除, 以保证基底土的密实。
5.2.2.2路基挖方施工方案
路基开挖采用分段纵挖法为主, 分层纵挖法为辅的方法施工, 挖掘机挖装, 自卸汽车运输。本合同段可利用土方采用推土机作业, 远运利用土方挖掘机挖装, 自卸汽车运输的方法作业。
5.2.2.3路基填方施工方案
路基填方采用分区分段填筑, 挖掘机或装载机装料, 自卸汽车运料、 推土机摊铺、 平地机整平、 推动压路机碾压、 核子密度仪法检测密实度。
5.2.3施工方法
5.2.3.1清理与掘除
1) 、 施工前确定现场工作界线。
2) 、 对路基用地范围内的树木及障碍物进行清除。
3) 、 以推土机并配合人工清除路基用地范围内的垃圾、 有机物残渣。回填路基用地范围内的坑穴认真清理并夯实, 有水部分将水排除,并将松软及泥湿部分全部清除。
4) 、 路基用地范围清理完毕, 及时用机械进行填前压实或地基处理。
5.2.3.2路基土方开挖
1) 、 采用挖掘机开挖、 自卸汽车运输, 自上而下逐层纵向施工, 不超挖、 乱挖, 不爆破施工或掏洞取土, 开挖时作业面做成横坡, 以利于排水。挖土时预留10cm-20cm厚整修层, 由人工整修至设计位置, 详见”路基土方开挖施工工艺框图”。
2) 、 开挖中如发现土层性质有变化时, 及时修改施工方案, 并及时报请工程师批准。
3) 、 对图纸未标出的地下管线、 缆线、 文物古迹和其它结构物进行保
路基土方开挖施工工艺框图
测量放线
截排水沟施工
开挖
工程师审批
整修
质量检验

护, 一旦发现立即报告工程师, 且停止作业, 保护现场并听候处理。
4) 、 为保证居民区居民及施工人员的安全, 首先修建临时便道,并做好防护措施,确保开挖工作的顺利进行。
5) 、 土方地段的挖方路基施工标高, 考虑因压实而产生的下沉量, 该值由实验确定。路基顶面以下300mm的压实度, 不小于96%, 路基顶面以下换填土超过300mm的压实度, 不小于96%, 按重型击实法进行检验。
6) 、 因气候条件使挖出的材料无法按照设计文件及技术规范要求用于填筑路基和压实时, 停止开挖直至气候条件好转。
7) 、 路基挖至设计标高后, 立即进行雨水工程的施工。
5.2.3.3路基填方施工
1) 、 排水、 清泥
① 在地表过分潮湿, 在路堤两侧护道外开挖纵向排水沟, 在路基范围内开挖纵横向排水沟, 排除积水。
② 在护道外侧的排水沟, 在沟的外侧填筑土埂, 防止线外地表水流入。
③ 在路基范围内有大片低洼积水地段时, 先作土埂排除积水, 并将废弃物、 淤泥以及不适宜的材料清除路堤以外, 将此地面翻松, 经处理后再进行压实。
2) 、 路基填筑( 土方)
① 填料选择: 对已确定的取土场, 在不同部位取多个土样进行试验, 其试验项目按《技术规范》规定。经过试验确定填料类别, 提供检测数据。
② 试验路段: 路基填筑前, 按工程师现场选定试验路段进行压实试验, 试验路段长度不小于50m( 全幅路基) , 以确定压实机械最佳组合方式, 碾压遍数、 松铺厚度、 填料最佳含水量和施工工序等, 加强路基CBR值的控制, 提前掌握试验资料, 以便后期顺利施工。
③ 路基填筑流程及方法
a、 流程: 路堤填筑采用”三阶段、 四区段、 八流程”施工流程组织施工。
三阶段: 准备阶段、 施工阶段、 竣工阶段。
四区段: 填筑区段、 平整区段、 碾压区段、 检查区段。
八流程: 施工准备、 基底处理、 分层填筑、 摊铺平整、 碾压夯实、 检验签证、 路面整形、 坡度整修。
b、 方法: 采用挖掘机装填料, 自卸汽车运输, 推土机摊铺, 平地机整平, 压路机压实, 核子密度仪检测密实度。
路基填筑采用先低后高分层进行, 先边后中间顺序压实, 填料的挖、 运、 铺、 压连续进行。
④ 填土路基施工
a、 填土路基按路基面平行线分层控制填土标高, 填料分层平行摊铺, 松铺厚度不大于300mm。每层、 每侧填料铺设宽度超过填层设计宽度500mm, 确保修整路基边后, 路的边缘有足够的压实度。
b、 对填土高度小的地方, 地表清理与挖除之后, 将表面翻松深300mm, 然后整平压实, 压实度不小于96%。
c、 在路基填土高度大地方, 将路堤基底整平并在填筑前进行碾压, 其压实度不小于94%。
d、 在路堤范围内修筑便道时, 该便道不做为路堤填筑的部分, 拆除便道后, 重新填筑成符合规定要求的新路基。
e、 任何靠压实设备无法压碎的大块硬质材料, 予以清除, 以便达到要求的压实度。
f、 填土路基分段施工时, 两个相邻作业段交接处不在同一时间填筑, 先填段按1∶1坡度分层留台阶, 两段同时施工, 则分层相互交叠衔接, 搭接长度不小于2m。
4) 、 路基整修及质量检验
① 路基整修
a、 路基整修在路基工程陆续完成, 雨水工程完成并回填后进行。
b、 恢复各项标桩, 按设计图纸要求检查路基的中线位置、 宽度、 纵坡、 横坡及相应的标高等。根据检查结果, 编制整修计划, 经工程师同意后动工。
c、 路基边用人工刮土补土整修成型。
d、 路基做到设计标高后, 用平地机刮平, 铲下的土不足以填补凹陷时, 用与路基表面相同的土填平夯实。
e、 基础边整修挂线进行, 纵坡用仪器检测。
f、 路基填方路段的边与挖方路段边的整修与路基平行施工; 路基整修完毕, 堆于路基范围内的废弃填料及时清除。
② 质量检验
路基施工过程中和整修完毕后及时进行质量检验。
a、 检验项目及标准执行设计文件、 技术规范相关标准。
b、 外观鉴定: 路基表面平整、 密实、 曲线圆滑, 直线顺直。
5.2.4、 道路软基处理施工方案
5.2.4.1、 软基处理
( 1) 竖向塑料排水板
A、 施工方法
a、 恢复中线, 放出作业路段边桩, 清理平整原地基。做好排水系统应保证排水通道畅通以利软土排水固结。
b、 将质量合格的砂运至施工现场, 按计算用量卸料, 用人工配合推土机按设计厚度铺设砂垫层并压实。
c、 绘制方格网图并现场院放样, 用方格网控制, 标示插板位置, 使板距误差控制在允许范围内。
d、 选择插板机( 有轮胎式, 链条式, 轨道式) , 机上应刻用明显的井尺标志。如选用轨道式插板机时, 要事先铺设与路基中线垂直的轨道。
e、 就位插板机, 调好机架的平整度和套管的垂直度, 使排水板的垂直度偏差控制在允许范围内。
f、 将排水板插入套管, 起动振动锤, 将套管和排水板压入土中。
g、 排水板进尺长度要定够, 不允许使用搭接延续的排水板。排水板的入土深度不得小于设计深度。
h、 输送滚轴反转, 松开排水板, 套管上提, 排队水板留在土中满足设计深度, 套管上提时, 跟带排水板的长度不大于50cm。
i、 在地面以上20cm处切断排水板, 移向下一孔位施工。
j、 一个作业段插板完成后移走插板机, 整平砂垫, 埋位板头, 尽快转入下一工序的施工。
k、 主要机械设设备: 插板机, 推土机, 发电机, 自卸汽车。
2、 软土路堤沉降观测要求
B、 沉降观测点的精度要求: 为保证沉降观测的精度, 要求采用三等水准测量方法进行观测, 并做到以下几点:
a、 每次观测前, 必须对水准仪进行校验。
b、 为了消除观测中的某些系统误差, 每期观测要做到四个固定, 即: 固定观测人员、 固定仪器及水准尺、 固定测点及转点、 固定后视尺。
c、 转点位置必须使用尺垫, 禁止用砖石代替尺垫。
d、 每次观测段长度原则上要求不小于路堤底度的2倍, 即80m左右。视距不等差应小于3m, 前后累计差应小于6m。若沉降点离水准点很近, 前期视距离不超过15m, 一次安置仪器的不等差略大时, 可采用固定测站的方法, 使用期观测具有相同的三角影响, 这样能够抵消不等差较大引起的高程误差。
e、 水准闭合环线或支线水准路线, 其允许闭合差为+12*21/2或4n1/2( L为水准路线长度, 以公里计; n为测站数) 。
f、 外业手簿是长期保存和使用的基本资料, 要认真记录及保存。
g、 各期观测沉降资料要汇总并分析。
C、 施工期沉降观测
软基处理前, 按设计要求加工地面沉降仪和连续沉降仪等观测仪器, 要求刻度清晰, 便于观测。利用打桩机或地质钻机将连续沉降仪打入地基持力层, 地面沉降仪在砂垫层施工时直接埋在层内, 随着路堤分层填高, 沉降杆也一节节接长, 并做好保护。沉降仪设置后, 按设计要求定期观测, 在整个施工期掌握路堤填筑, 要求变形速率控制在10—20mm/d之间均可进行施工。
5.2.5道路填石路堤施工方案
( 1) 施工特征
填石路堤是利用开采的石料填筑路堤, 它与一般填土路堤不同, 主要是石料粒径大, 强度高, 填筑和压实都有特殊要求。
( 2) 施工方法
a. 恢复路基中线, 并加密中桩, 测标高, 放出坡脚桩, 桩上注明桩号, 标上填筑高度。
b. 清除填方范围内的草皮, 树根, 淤泥, 积水, 并平整压实经监理工程师认可, 实测填前标高后, 方能进行填石路基施工。
c. 填石路堤的石料强度不应小于15Mpa( 用于护坡的不应小于20Mpa) 。填石路堤石料径最大不宜超过层厚的2/3。
d. 高速公路, 一级公路和铺设高级路面的其它等级公路的填石路堤均应分层填筑, 分层压实。高速公路, 一级公路填筑厚度不宜大于50cm, 其它公路不宜大于100cm。
e. 填石路堤倾填前, 路堤边坡坡脚应用粒径大于30m的硬质石料码砌。填石路堤高度小于或等于6m时, 其码砌厚度不应小于1m; 当高度大于6m时, 码砌厚度不应小于2m。
f. 逐层填筑时, 应安排好石料运输路线, 专人指挥, 按水平分层, 先低后高, 先两侧后中央卸料, 并用大型推土机摊平。个别不平处应配合人工用细石块, 石屑找平。
g. 当块石级配较差, 粒径较大, 填层较厚, 石块间的空隙较大时, 可于每层表面的空隙里扫入石渣、 石屑、 中、 粗砂, 再以压力水将砂冲入下部, 重复数次, 使空隙填满。
h. 人工铺填粒径25cm以上石料时, 应先铺砌大块石料, 大面向下, 小面向上, 摆平放稳, 再用小石块找平, 石屑塞缝, 最后压实。人工铺填块径25cm以下石料时, 可直接分层摊铺, 分层压实。
i. 填石路堤的填料如其岩性相差较大, 则应将不同岩性的填料分层或分段填筑。如路堑或隧道基岩为不同岩种互层, 允许使用挖出的混合料填筑路堤, 但石料强度、 粒径应符合规范规定。
j. 高速公路及一级公路填石路堤路床顶面以下50cm范围内应填筑符合路床要求的土并分层压实, 粒料最大粒径不得大于10cm。
k. 填石路堤选用工作质量12t以上的重型振动压路机, 工作质量2.5t以上的夯锤或25t以上的轮胎压路机( 夯) 实, 当缺乏上述的压实机具时节, 可采用重型静载光轮压路机压实并减少每层填筑厚度和减小石料粒径, 其适宜的压实厚度应根据试验确定, 但不得大于50cm。采用重型振动压路机或夯锤压实填石路堤时, 可加厚至1.0m。填石路堤压实时的操作要求, 应先压两侧( 即靠路肩部分) 后压中间, 压实路线对轮碾应纵向互相平行, 重复碾压。对于夯锤应成孤形, 当夯实密实度达到要求后, 再向后移动一夯锤位置。行与行之间应重叠40—50cm; 前后相邻区段应重叠100—150cm。
l.填石路堤的紧密程度应在规定深度范围内, 以经过12t以上振动压路机进行压实试验, 当压实层顶面稳定, 不再下沉( 无轮迹) 时, 可判为密实状态。采用重锤夯实时, 可按重锤下落时不下沉而发生弹跳现象进行压实度检验。填石路堤顶面至路床顶面以下50cm范围内按填土压实要求施工。
( 3) 工艺流程框图
测量放样
清表压实
码砌坡脚
填筑石料
压实检查
备石料
压( 夯) 实填料
路床填土
石料运输
压实检查
压实试验
监理签认
石料鉴定
监理签认
含水量检查
监理签认
填土碾压
边坡修正
压实度检查
路填自检
监理验收

( 4) 主要机械设备: 推土机, 装载机, 压路机, 自卸汽车, 2.5t夯锤
等。
5.3挡土墙施工方案
A、 挡土墙砌筑前先进行施工放样, 砌筑时应先两面立杆挂线或样板挂线, 外面线应顺直整齐, 逐层收坡; 砌筑过程中经常校正线杆, 以保证砌体各部尺寸符合图纸要求。
B、 片石一般采用爆破或楔劈法开采的石块, 厚度不应小于150mm( 卵形和薄片者不得采用) 。用做镶面的片石, 应选择表面较平整、 尺寸较大者, 并应稍加修整。石料在使用前要浇水润湿, 表面有泥土、 水锈等杂物时要清洗干净。且进行试验检测, 要求片石的饱和抗压强度不得低于30Mpa, 风化片石严禁使用, 及时清除。
C、 砌体应自下而上逐层砌筑, 直至墙顶。砌体应分层坐浆砌筑, 砌筑上层时, 不应振动下层, 不在已砌好的砌体上抛掷滚动、 翻转和敲击石块。对于基础的第一层砌块时如基底为岩层或砼基础, 应先将基底表面清洗、 湿润, 再坐浆砌筑; 如基底为土质, 可直接坐浆砌筑。
D、 片石分层砌筑, 一般2-3cm组成一个工作层, 每一个工作层应大致找平。应选用具有比较整齐的大尺寸石块作为角隅石或镶面石, 长和短的石块应交错铺在同一层并和帮衬石、 腹石交错锁结。各工作层竖缝应相互错开, 不得贯通。平缝与竖缝宽度不大于40mm, 能够用厚度不比缝宽大的石片填塞宽的竖缝, 且石片应被砂浆包裹。砌块要错缝、 坐浆挤紧、 嵌缝料和砂浆饱满, 无空洞、 宽逢、 大堆砂浆填隙和假缝。
E、 各砌层的砌块应安放稳固, 砌块间应砂浆饱满, 粘结牢固, 不得直接贴靠或脱空。砌筑时, 底浆应铺满, 坚缝砂浆应先在已砌石块侧面铺放一部分, 然后于石块放好后填满捣实。
F、 砌筑上层块时, 应避免振动下层砌块。砌筑工作中断后恢复砌筑时, 已砌筑的砌层表面应加以清扫和湿润。
G、 所有石料均应座浆在新拌的水泥砂浆上, 砂浆采用重量比配料, 砂浆拌和机拌制, 控制拌和时间, 保证拌和出的砂浆均匀饱满。砂浆必须具有良好的和易性, 其稠度以标准圆锥体沉入度表示, 用于石砌体时宜为50~70mm气温较高时可适当增大.零星工程用砂浆的稠度,也可用直观法进行检查,以用于能将砂浆捏成小团,松手后既不松散又不由灰铲上流下为度。砂浆的拌和宜用机械拌和, 拌和时间宜为3~5min。砂浆配制应采用质量比, 砂浆应随拌随用, 保持适宜的稠度, 一般宜在3~4h内使用完毕; 气温超过30℃时, 宜在2~3h内使用完毕。在运输过程或在贮存器中发生离析、 泌水的砂浆, 砌筑前应重新拌和; 已凝结的砂浆, 不得使用。每50m3砌体取试件1组, 砂浆中砂料宜用中砂或粗砂, 砂的最大粒径不宜大于5mm。
H、 挡土墙外露部分和转角石, 选择表面较平整及尺寸较大的块石, 并加以粗凿, 在沉降缝处所有的块石, 修凿出规则的棱角线。墙体的沉降缝应符合图纸规定或按监理工程师的指示设置。同时施工时应根据地基和墙高变化情况, 每隔10-15m设置伸缩缝或沉降缝, 缝宽2cm, 缝内填塞沥青木板, 填塞深度不小于20cm。
I、 挡土墙高出地面间隔2-3m交错设置泄水孔, 泄水孔采用Φ6cmPVC-U管。泄水孔设在常水位30cm以上。
J、 挡土墙墙背填筑应与砌体同步进行, 墙背填筑与砌体高差不得高于1m。墙背按设计设置好反滤层和隔水层, 且应与墙体同步进行。反滤层采用砂砾填筑, 厚度为30cm。隔水层用粘土夯填, 厚度为30cm, 设置在反滤层的底部和顶部, 高度为50cm。
K、 墙胸外露面应用同标号水泥砂浆进行勾缝。砌体隐蔽面砌缝可随砌随刮平, 不另勾缝。墙顶用同标号水泥砂浆进行抹面。同时要及时进行洒水养生。
L、 砌体完工后及时清除积土, 疏通排水沟, 整理现场。
M、 衡重式挡土墙
⑴基础施工
衡重式挡土墙大部分为路肩墙, 故在基础施工中必须严格控制基底承载力是否满足设计要求。对于基坑超挖部分不得回填, 而采用与基础同等标号的浆砌片石或混凝土补齐。施工前应作好地面排水工作, 在松软地层或坡积层地段, 基坑不得全段开挖, 以免在挡土墙完工以前发生土体坍滑, 必须采用跳槽开挖, 及时分段砌筑的办法施工。
⑵墙身施工
①衡重墙体为浆砌块石, 采用”工”字缝砌筑工艺, 条石规格根据当地地材情况而定, 但厚度不得小于20cm, 其宽度与长度应为石料厚度的1～1.5倍和1.5～3倍。块石的强度不低于30号, 人工清面、 表面錾路为”寸三”錾, 垂直于外露面镶面石的表面, 其表面凹陷深度不得大于15mm。在安砌块石中, 必须选择石料颜色一致, 几何尺寸相同的石料作为面石, 砌筑工艺为一”丁”一”顺”, 保证”工”字缝横平竖直。砌体所用砂浆或小石子混凝土的材料配合比, 经试验室试验决定。水灰比不大于0.65。砂浆应有适当的和易性和稠度, 小石子混凝土的坍落度应为50～100mm。
②砂浆或混凝土用机械搅拌, 其搅拌时间不小于1.5 分钟, 拌好的熟料在2-3h 内使用完毕, 不允许加水重塑。
③墙身在高出地面部分应分层设置泄水孔, 孔距2至3米, 上下排交错布置, 孔内预埋Ф6cmPVC管。PVC管应长出墙背20cm, 其端部30cm用土工滤布包裹, 在泄水孔进出水口处设置粗颗粒材料堆囊以利排水。挡土墙应根据地形及地质变化情况设置沉降缝, 间距一般10至15米; 缝宽2cm。
④墙背回填需待砂浆强度达70％以上方可进行, 墙背填料应符合设计要求, 回填应逐层填筑, 逐层夯实。夯实时应注意勿使墙身受较大冲击影响。当墙后地面横坡陡于1: 5时, 应先挖台阶, 然后回填。
5.4管涵工程
5.4.1．钢筋混凝土圆管涵的施工方法
A、 基坑开挖采用人工配合机械的形式进行开挖。开挖之前先进行精确的测量放线, 画出开挖轮廓, 确定开挖机具停放的位置及弃碴位置, 开挖时采用放坡开挖, 必要时进行坑壁防护。当基坑位于原有的灌溉水流的沟渠修筑时, 要开挖临时通道保护好灌溉水流。
B、 基槽开挖后, 应
