时代高中学校校园网络布线系统方案设计.doc

《网络综合布线》大作业 班级：11计应用2班 姓名：***

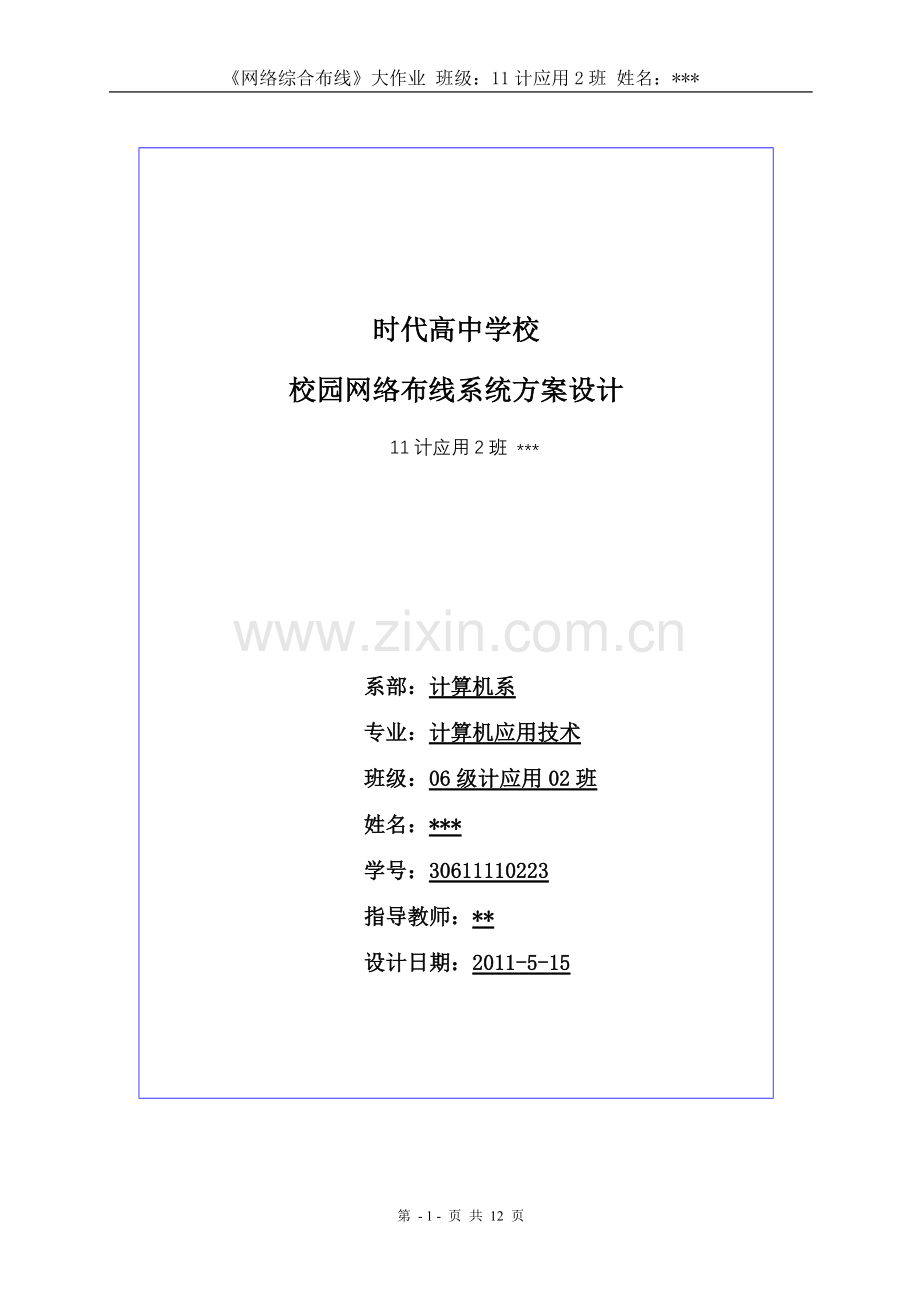

时代高中学校
校园网络布线系统方案设计
11计应用2班 ***

系部：计算机系
专业：计算机应用技术
班级：06级计应用02班
姓名：***
学号：30611110223
指导教师：**
设计日期：2011-5-15

目录
一、 设计依据和设计要求
1、 标准 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4
2、 安装与设计规范　　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4
3、 连接线路　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4
4、 设计目标的确定　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5
5、 布线要求　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5
二、 布线系统设计
1、 工作区子系统设计　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5
2、 水平子系统设计　　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5
3、 设备间子系统设计　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6
4、 管理子系统设计　　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6
5、 垂直干线子系统设计　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7
6、 建筑群子系统设计　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7
三、 管槽安装方案
1、 管槽安装方案设计　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7
四、 结构示意图
1、 网络拓扑图和布线结构图　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8
2、 信息点分布图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10
五、布线系统的报价
1、 布线系统的报价．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10
2、 线槽管路费用 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 　

一、设计依据
１、标准
* IEE802.3 10-BASE-T
* IEEE802.3uEthernet(100base-t)
* EIA/TIA568 EIA/TIA569EIA/TIA
* TSB36/40工业标准及国际商务建筑布线标准
* ISO/IEC IS 11801
* ISO/IECJTCI/SC25/WG3
* ANSI FDDI/TPDDI 100Mbps
* ATM Forum
2、安装与设计规范
* 工业企业通信设计规范
* 中国工程建设标准化协会标准“建筑与建筑群综合布线系统工程设计规范” 修订本 CECS 72：97
* 中国工程建设标准化协会标准“建筑与建筑群综合布线系统工程施工及验收规范”CECS 89：97
* 市内电话线路工程施工及验收技术规范
3、 连接线路
布线系统的连接图：

E：设备C：终端设备：连接点T

4、 设计目标的确定
我们为该校园网设计的综合布线系统将基于以下目标：
1、符合当前和长远的信息传输要求。
2、布线系统设计遵从国际（ISO/CEI11801）标准。
3、布线系统采用国际标准建议的星形拓扑结构。
4、考虑电脑网络的速度向100Mbps发展的需要。
5、布线系统的信息出口采用国际标准的RJ45插座。
6、布线系统符合综合业务数据网的要求。
7、布线系统要立足开放原则。
5、 布线要求
校园网络计算机主机房位于位于图书馆三层。然后通过光缆分别连至校内的三幢建筑，在各建筑内部采用五类4对UTP电缆连接到设备间的配线架上。
二 布线系统的设计
1、工作区子系统设计
校园内各大楼工作区信息点选择RJ45接口的单孔形式。楼层的信息点统计
如下表所示：
各楼信息点分布总计
图书楼
楼名
楼层
信息点

图书楼
1
16
2
16
3

16

合计
48

实验楼
楼名
楼层
信息点

实验楼
1
12
2
12
3
12

合计
36
共3栋 学生宿舍
楼名
楼层
信息点
学生宿舍
1
20
2
20
3
20
4
20

合计
80

教学楼
楼名
楼层
信息点
教学楼
1
10
2
10
3
10
4
10

合计
40

2、水平子系统设计
信息点全部采用CAT5 4对 UTP五类优质非屏蔽双绞线。根据我们的工程经验，结合办公大楼的各楼层的平面图，计算出线缆的平均长度为60米。每箱 CAT5 4对 UTP 线缆长度为305米。水平线缆用量见下表：
五类信息点
平均长度
五类UTP箱数
364
60
72

3、设备间系统设计
有两种类型的配线架，分别连接光纤和铜缆。分布及数量如下：

楼名
光纤配线架
铜缆配线架
图书楼
1
1
学生宿舍
3
6
教学楼
1
2
到实验楼
1
3
合计
6
10
设备间应尽量保持室内无尘土、通风良好、室内照明不低于150Lx，载重量不小于100磅每平米。应符合有关消防规范、配置有关消防系统。室内应提供UPS电源配电盘以保证网络设备运行及维护的供电。每个电源插座的容量不小于300W。
4、建筑群系统设计
楼间连接选用6芯多模光纤，从校园平面图可以大致估算出实际距离，部分可以利用原有的管道，其余采用架空方式或从新铺设地下管道。

走向
距离
光纤数量
到图书楼
300
1
到学生宿舍
350
1
到教学楼
350
1
到实验楼
350
1
合计

4

5、 垂直干线子系统设计
垂直线缆及IDF的铺放建议：由各层配线间内的垂直干缆经配线间内的竖井，根据各信号线用途的不同，分别引至不同的MDF。
6、 管理子系统设计
布线系统设计遵从国际（ISO/CEI11801）标准；布线系统采用国际标准建议的星形拓扑结构；考虑电脑网络的速度向100Mbps发展的需要；布线系统的信息出口采用国际标准的RJ45插座；布线系统符合综合业务数据网的要求。
三、管槽安装方案
  垂直敷设的线槽必须按底架安装，水平部分用支架固定。固定支点之间的距离要根据线槽具体的负载量在1.5至2米之间。在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于0.5米。线槽固定支点间距离偏差小于50毫米。底板离终点50mm处均应固定。
线槽与各种模块底座连接时，底座应压住槽板头。线槽螺杆高出螺母的长度少于5毫米。线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。 线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确，角度适宜。 槽板应紧贴建筑墙面，排列整齐。
导线不得在线槽内进行接头，接线在接线盒内进行。穿在管、槽、架内的绝缘导线，其绝缘电压不应低于500V。
五、 结构示意图
拓扑图：

结构图：

信息点分布图：

六：布线系统的报价

布线工程报价：

型号
名称
数量
单位
单价
价格

（RMB）
（RMB）

MX-C5-02
单口斜口5类模块
130
个
111.54
14,500.20

MX-BFP-S-01-02
单口面板
130
只
33.55
4,361.50

BE225906
6芯多模室外光缆
4
箱
40,474.39
161，897.56

BE1583A
5类4对UTP
72
箱
2,365.00
170,280.00

FC1-SA-MMB-80
ST多模光纤连接头
40
个
118.47
4,738.80

FCP-DWR-2
19"抽屉式光纤互联盒
1
个
6,156.26
6,156.26

FCP-BZL-1DSA
4口ST耦合器
5
个
839.96
4,199.80

FCP-BZL-1
空白盖板
3
个
39.49
118.47

FT-CKIT
光纤制作消耗品
1
个
6,731.78
6,731.78

CT-MMO-FMT-2
多媒体插座盒
3
个
1,015.52
3,046.56

CT-SA-SA
2口ST耦合器
9
个
301.51
2,713.59

CT-BLNK-02
空白盖板
9
个
16.17
145.53

HD5-24-T4
24口五类RJ45配线架
6
个
2,764.08
16,584.48

STM-8
电缆测试器
1
件
5,193.10
5,193.10

S814-110
单对打线器
1
个
2,091.43
2,091.43
布线材料总价

402,759.03
折扣报价（线缆折扣0.5,其他0.7)

139,681.14

设计费（材料费的5%）

12,556.48
施工安装费（材料费的15%）

37,669.45
督导费（材料费的5%）

12,556.48
布线工程总价

354,092.91
线槽管路施工报价
序号
材料规格
单位
数量
单价(元)
价格(元)
1
信息底座
个
370
3.50
1,295.00
2
线槽50*100
米
60
24.00
1,440.00
3
线槽30*80
米
350
18.00
6,300.00
4
线槽15*25
米
1600
6.50
10,400.00
5
机柜
个
6
3500.00
21,000.00
7
其他辅材

2,000.00

施工费用
人*天
50
150.00
7,500.00

督导、协调费用
人*天
15
200.00
3,000.00

合计

52,935.00
总费用合算：
布线设备及施工费用（RMB元）
354,092.91
管路材料及施工费用（RMB元）
52,935.00
工程总费用（RMB元）
407,027.91

第 - 12 - 页 共 12 页
