电工基础 第2章 测试
班级 姓名

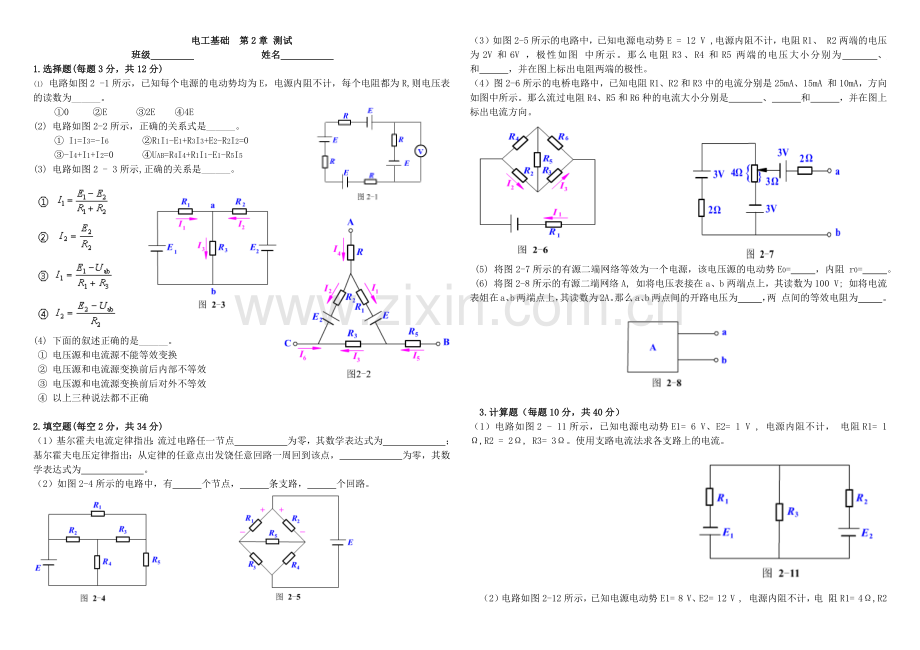

1.选择题(每题3分，共12分)
(1) 电路如图2 -1所示，已知每个电源的电动势均为E，电源内阻不计，每个电阻都为R,则电压表的读数为______。
①0 ②E ③2E ④4E
(2) 电路如图2-2所示，正确的关系式是______。
① I1=I3=-I6 ②R1I1-E1+R3I3+E2-R2I2=0
③-I4+I1+I2=0 ④UAB=R4I4+R1I1-E1-R5I5
(3) 电路如图2 - 3所示,正确的关系是______。

(4) 下面的叙述正确的是______。
① 电压源和电流源不能等效变换
② 电压源和电流源变换前后内部不等效
③ 电压源和电流源变换前后对外不等效
④ 以上三种说法都不正确

2.填空题(每空2分，共34分)
（1）基尔霍夫电流定律指出：流过电路任一节点 为零，其数学表达式为 ； 基尔霍夫电压定律指出：从定律的任意点出发饶任意回路一周回到该点， 为零，其数学表达式为 。
（2）如图2-4所示的电路中，有 个节点， 条支路， 个回路。

（3）如图2-5所示的电路中，已知电源电动势E = 12 V ,电源内阻不计，电阻R1、 R2两端的电压为2V和6V ，极性如图 中所示。那么电阻R3、R4和R5两端的电压大小分别为 、 和 ，并在图上标出电阻两端的极性。
（4）图2-6所示的电桥电路中，已知电阻R1、R2和R3中的电流分别是25mA、15mA 和10mA，方向如图中所示。那么流过电阻R4、R5和R6种的电流大小分别是 、 和 ，并在图上标出电流方向。

(5) 将图2-7所示的有源二端网络等效为一个电源，该电压源的电动势E0= ，内阻 r0= 。
(6) 将图2-8所示的有源二端网络A, 如将电压表接在a、b两端点上，其读数为100 V; 如将电流表姐在a、b两端点上，其读数为2A。那么a、b两点间的开路电压为 ，两 点间的等效电阻为 。

3.计算题（每题10分，共40分）
（1）电路如图2 - 11所示，已知电源电动势E1= 6 V、E2= 1 V , 电源内阻不计， 电阻R1= 1Ω,R2 = 2Ω, R3= 3Ω。使用支路电流法求各支路上的电流。

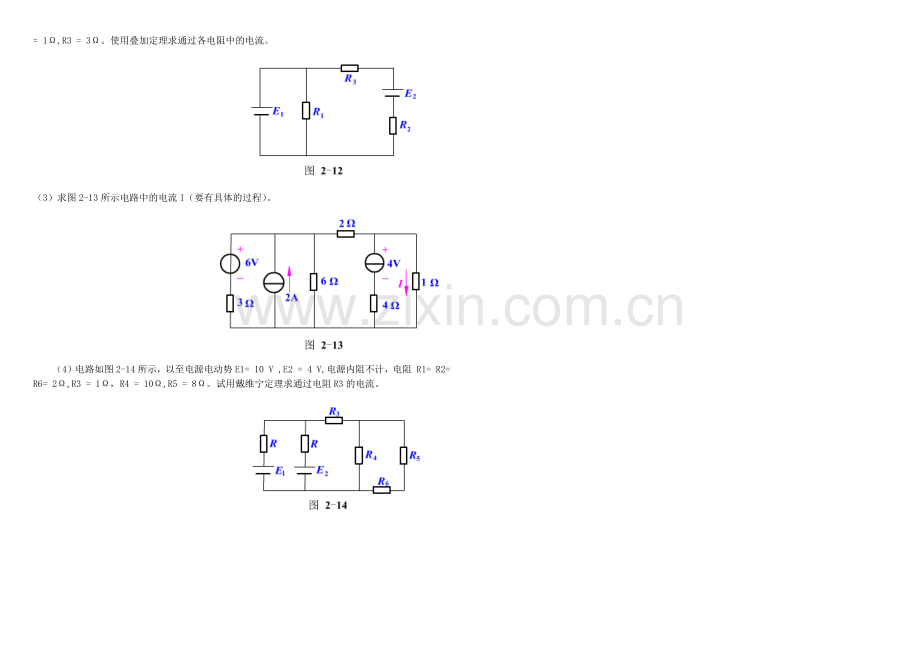

（2）电路如图2-12所示，已知电源电动势E1= 8 V、E2= 12 V , 电源内阻不计，电 阻R1= 4Ω,R2 = 1Ω,R3 = 3Ω。使用叠加定理求通过各电阻中的电流。

（3）求图2-13所示电路中的电流I（要有具体的过程）。

（4）电路如图2-14所示，以至电源电动势E1= 10 V ,E2 = 4 V,电源内阻不计，电阻 R1= R2= R6= 2Ω,R3 = 1Ω，R4 = 10Ω,R5 = 8Ω。试用戴维宁定理求通过电阻R3的电流。
