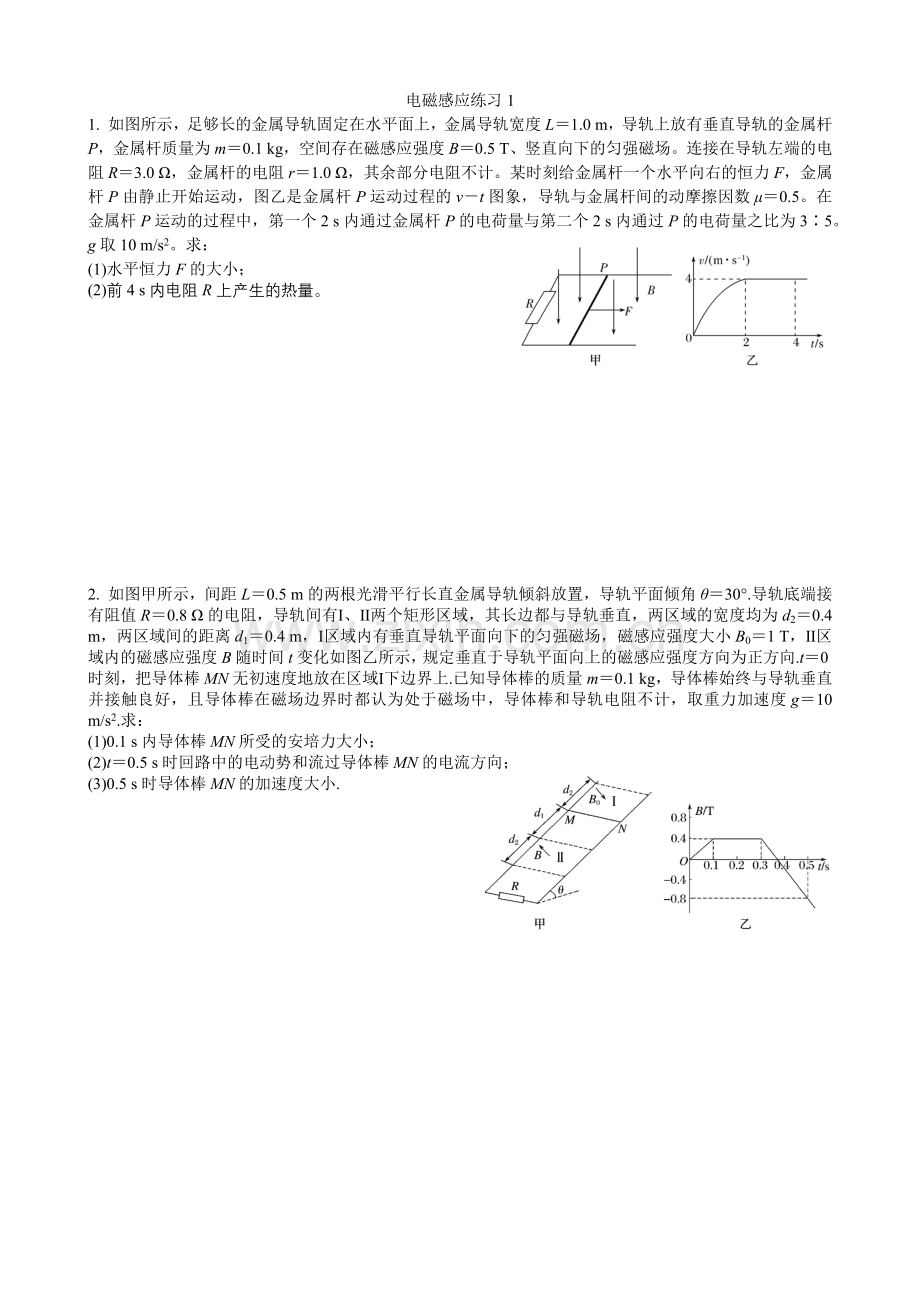

电磁感应练习1
1. 如图所示，足够长的金属导轨固定在水平面上，金属导轨宽度L＝1.0 m，导轨上放有垂直导轨的金属杆P，金属杆质量为m＝0.1 kg，空间存在磁感应强度B＝0.5 T、竖直向下的匀强磁场。连接在导轨左端的电阻R＝3.0 Ω，金属杆的电阻r＝1.0 Ω，其余部分电阻不计。某时刻给金属杆一个水平向右的恒力F，金属杆P由静止开始运动，图乙是金属杆P运动过程的v－t图象，导轨与金属杆间的动摩擦因数μ＝0.5。在金属杆P运动的过程中，第一个2 s内通过金属杆P的电荷量与第二个2 s内通过P的电荷量之比为3∶5。g取10 m/s2。求：
(1)水平恒力F的大小；
(2)前4 s内电阻R上产生的热量。

2. 如图甲所示，间距L＝0.5 m的两根光滑平行长直金属导轨倾斜放置，导轨平面倾角θ＝30°.导轨底端接有阻值R＝0.8 Ω的电阻，导轨间有Ⅰ、Ⅱ两个矩形区域，其长边都与导轨垂直，两区域的宽度均为d2＝0.4 m，两区域间的距离d1＝0.4 m，Ⅰ区域内有垂直导轨平面向下的匀强磁场，磁感应强度大小B0＝1 T，Ⅱ区域内的磁感应强度B随时间t变化如图乙所示，规定垂直于导轨平面向上的磁感应强度方向为正方向.t＝0时刻，把导体棒MN无初速度地放在区域Ⅰ下边界上.已知导体棒的质量m＝0.1 kg，导体棒始终与导轨垂直并接触良好，且导体棒在磁场边界时都认为处于磁场中，导体棒和导轨电阻不计，取重力加速度g＝10 m/s2.求：
(1)0.1 s内导体棒MN所受的安培力大小；
(2)t＝0.5 s时回路中的电动势和流过导体棒MN的电流方向；
(3)0.5 s时导体棒MN的加速度大小.

3. 如图，两条相距l的光滑平行金属导轨位于同一水平面(纸面)内，其左端接一阻值为R的电阻；一与导轨垂直的金属棒置于两导轨上；在电阻、导轨和金属棒中间有一面积为S的区域，区域中存在垂直于纸面向里的均匀磁场，磁感应强度大小B1随时间t的变化关系为B1＝kt，式中k为常量；在金属棒右侧还有一匀强磁场区域，区域左边界MN(虚线)与导轨垂直，磁场的磁感应强度大小为B0，方向也垂直于纸面向里．某时刻，金属棒在一外加水平恒力的作用下从静止开始向右运动，在t0时刻恰好以速度v0越过MN，此后向右做匀速运动．金属棒与导轨始终相互垂直并接触良好，它们的电阻均忽略不计．求：
(1)在t＝0到t＝t0时间间隔内，流过电阻的电荷量的绝对值；
(2)在时刻t(t>t0)穿过回路的总磁通量和金属棒所受外加水平恒力的大小．

4. 如图所示，间距为L的平行且足够长的光滑导轨由两部分组成．倾斜部分与水平部分平滑相连，倾角为θ，在倾斜导轨顶端连接一阻值为r的定值电阻．质量为m、电阻也为r的金属杆MN垂直导轨跨放在导轨上，在倾斜导轨区域加一垂直导轨平面向下、磁感应强度为B的匀强磁场；在水平导轨区域加另一垂直轨道平面向下、磁感应强度也为B的匀强磁场．闭合开关S，让金属杆MN从图示位置由静止释放，已知金属杆MN运动到水平轨道前，已达到最大速度，不计导轨电阻且金属杆MN始终与导轨接触良好，重力加速度为g.求：
(1)金属杆MN在倾斜导轨上滑行的最大速率vm；
(2)金属杆MN在倾斜导轨上运动，速度未达到最大速度vm前，当流经定值电阻的电流从零增大到I0的过程中，通过定值电阻的电荷量为q，求这段时间内在定值电阻上产生的焦耳热Q；
(3)金属杆MN在水平导轨上滑行的最大距离xm.

1. (1) 0.75 N (2) 1.8 J
2. (1) 0.5 N　(2)0.4 V　N→M　(3)7 m/s2
3. (1) (2)B0lv0(t－t0)＋kSt　(B0lv0＋kS)
4. (1) vm＝ (2) Q＝－ (3) xm＝
