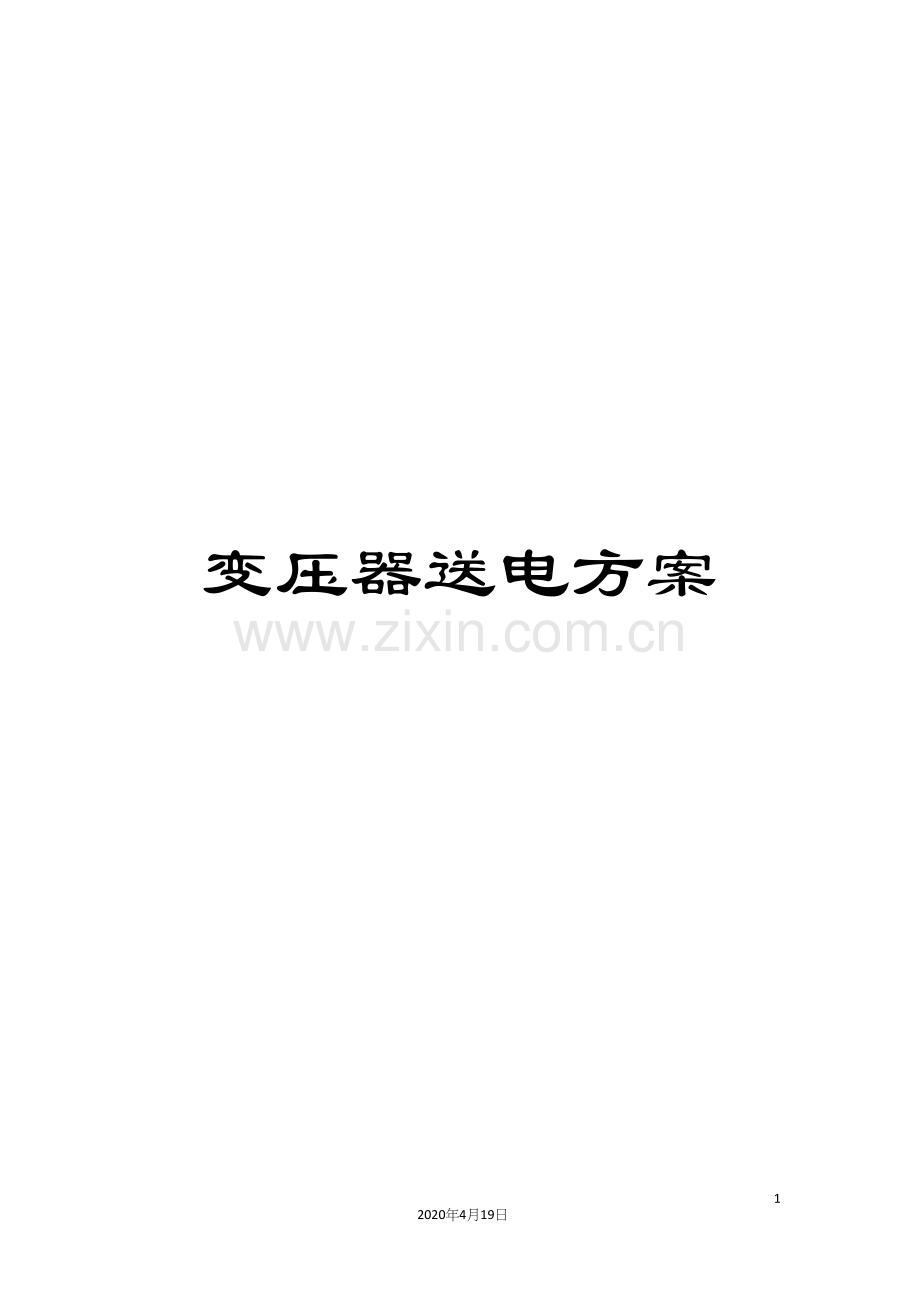

变压器送电方案

7
2020年4月19日
文档仅供参考

大唐巩义“上大压小”新建工程
2X660MW级输煤系统

输煤岛系统施工
变压器送电方案

批 准：
安保科：
质检科：
施工科：
审 核：
编 制：

中国大唐集团科技工程有限公司
巩义输煤项目部
07月03日

目 录
一、编制目的 ……………………………………………………………………………2
二、组织分工 ……………………………………………………………………………2
三、使用仪器设备 ………………………………………………………………………3
四、受电应具备的条件 …………………………………………………………………3
五、送电步骤 ……………………………………………………………………………3
六、安全注意事项 ………………………………………………………………………3
七、环境控制措施 ………………………………………………………………………4

一、 编制目的
为了保证中国大唐集团科技工程有限公司巩义输煤项目陇海三路西侧路边安装的箱式变压器安全稳定运行，需对中国大唐集团科技工程有限公司巩义输煤项目施工变压器进行3次冲击合闸试验，来验证变压器能否承受全电压和操作过电压冲击，同时检验变压器保护能否躲过励磁涌流，为此特编制本方案如下：
二、 组织分工
1、 建设单位：大唐巩义发电有限责任公司
2、 监理单位：河南立新监理咨询有限公司
3、 施工单位：中国大唐集团科技工程有限公司
职责：
1） 负责对中国大唐集团科技工程有限公司巩义输煤项目部现场箱变试验等过程监督，审核相关安装资料，确保各项试验数据满足送电要求。
2） 按照相关标准对中国大唐集团科技工程有限公司巩义输煤项目部现场安装的箱变安装质量进行全面验收，对于验收不合格的项目跟踪落实整改情况。
4、 运行操作组
组长：刘红英
成员：赵义军、牛永峰
职责：
1） 负责受电前对受电设备的全面检查；
2） 负责按照受电方案编制操作票；
3） 负责受电前运行方式的切换和受电过程中的操作。
5、 设备调试组
组长：刘红英
成员：赵义军、牛永峰
职责：
1） 负责编制受电方案；
2） 受电前陪同运行操作组检查受电设备及各项安措；
3） 负责受电前核对相关保护定值的标准性和配合运行操作组检查保护投退的正确性；
4） 负责受电过程中的各项调试，处理受电过程中的设备发生的问题和缺陷。
三、 使用的仪器设备
受电前调试组人员应准备好如下仪器设备
序 号
名称
型号
数量
备注
1
绝缘电阻测试仪
3123
1

2
高压验电器

1

3
万用表

2

4
接地电阻测试仪
JD-ⅡH
1

5
令克棒

1

四、 受电应具备的条件
1、 受电区域内的场地平整，箱变区域设有围栏；
2、 受电区域内无施工遗留物，并清扫干净；
3、 受电范围内安全设施已投入正常使用，消防设施配置齐全。
五、 送电步骤
1、 打开变压配电室，检查各配电设备及仪表是否完好，检查低压侧总开关、各分开关应在分段位置。检查变压器高压进线开关处于断开位置，接地刀闸处于合闸位置。
2、 用2500V绝缘电阻表测试检查变压器高压进线电缆绝缘良好，母线连接螺栓紧固。
3、 检查各电气设备情况是否具备送电条件；
4、 拆除挂着变压器上的警示牌；
5、 变压器送电，合上10KV大唐施工用电源西线施工区箱变所装的跌落保险；
6、 断开高压负荷开关接地刀闸，合上箱变高压侧10KV负荷开关；
7、 检查变压器受电后运行情况，5分钟后断开箱变高压侧10KV负荷开关，如无异常情况，按照规范要求进行第2次及第3次冲击合闸，如出现异常情况应立即停止操作，取下所装跌落保险，查找问题并进行处理。
六、 安全注意事项
1、 坚决贯彻“安全第一，预防为主”的方针，严格执行两票三制；
2、 现场要求配置与所操作项电压绝缘等级合格的高压验电器，使用前试验电器是否灵敏、可靠；
3、 操作时佩戴合格的绝缘手套、绝缘鞋；
4、 严格执行操作票及操作票监护制度，监护人必须熟悉操作的系统和任务；
5、 受电时，应在受电范围设围栏，工作人员与带电部分应保持安全距离；
6、 带电设备附近要有专人监护，发现异常情况时及时处理，先处理后向相关部门及领导汇报；
7、 参加受电人员要分工明确，坚守岗位，服从指挥，无关人员不得进入现场；
8、 设备带电后，现场应悬挂有带电标志的警示牌。
七、 环境控制措施
1、 施工现场环境要求：与受电有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范的有关规定，并验收合格。
2、 废料回收：受电完成后，及时回收受电过程中产生的废纸、电缆皮、线芯头等废料及时做到“完工、料净、场地清”。
