公路工程检测师考试试题桥梁隧道.docx

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
检测师考试复习资料简答题( 桥梁、 隧道)
1、 简述标准贯入试验方法的步骤及注意问题? ①用钻机先钻到需要进行标准贯入试验的土层, 清孔后, 换用标准贯入器, 并量得深度尺寸; ②将贯入器垂直打入试验土层中, 先打入15cm, 不计击数, 继续贯入土中30cm, 记录其锤击数, 此数即为标准贯入击数N, 若遇比较密实的砂层, 贯入不足30cm的锤击数已超过50击时, 应中止试验, 并记录实际贯入深度△S和累计锤击数n, 按下式换算成贯入30cm的锤击数N。N=30n/△S式中: n—所选取的任意贯入量的锤击数( 击) ; △S—对应锤击数n的贯入量( cm) 。③提出贯入器, 将贯入器中的土样取出, 进行鉴别描述、 记录, 然后换以钻探工具继续钻进, 至下一需要进行试验的深度, 再重复上述操作, 一般可每隔1.0～2.0m进行一次试验。④在不能保持孔壁稳定的钻孔中进行试验时, 应下套管以保护孔壁, 但试验深度必须在套管口75cm以下, 或采用泥浆护壁。⑤由于钻杆的弹性压缩会引起能量损耗, 钻杆过长时使贯入器的动能降低, 因而减少每击的贯入深度, 即提高了锤击数, 因此需要根据杆长对锤击数进行修正: N＝a№式中: №—实际记录的锤击数; a—修正系数; N—修正后的锤击数。⑥对于同一土层应进行多次试验, 然后取锤击数的平均值。

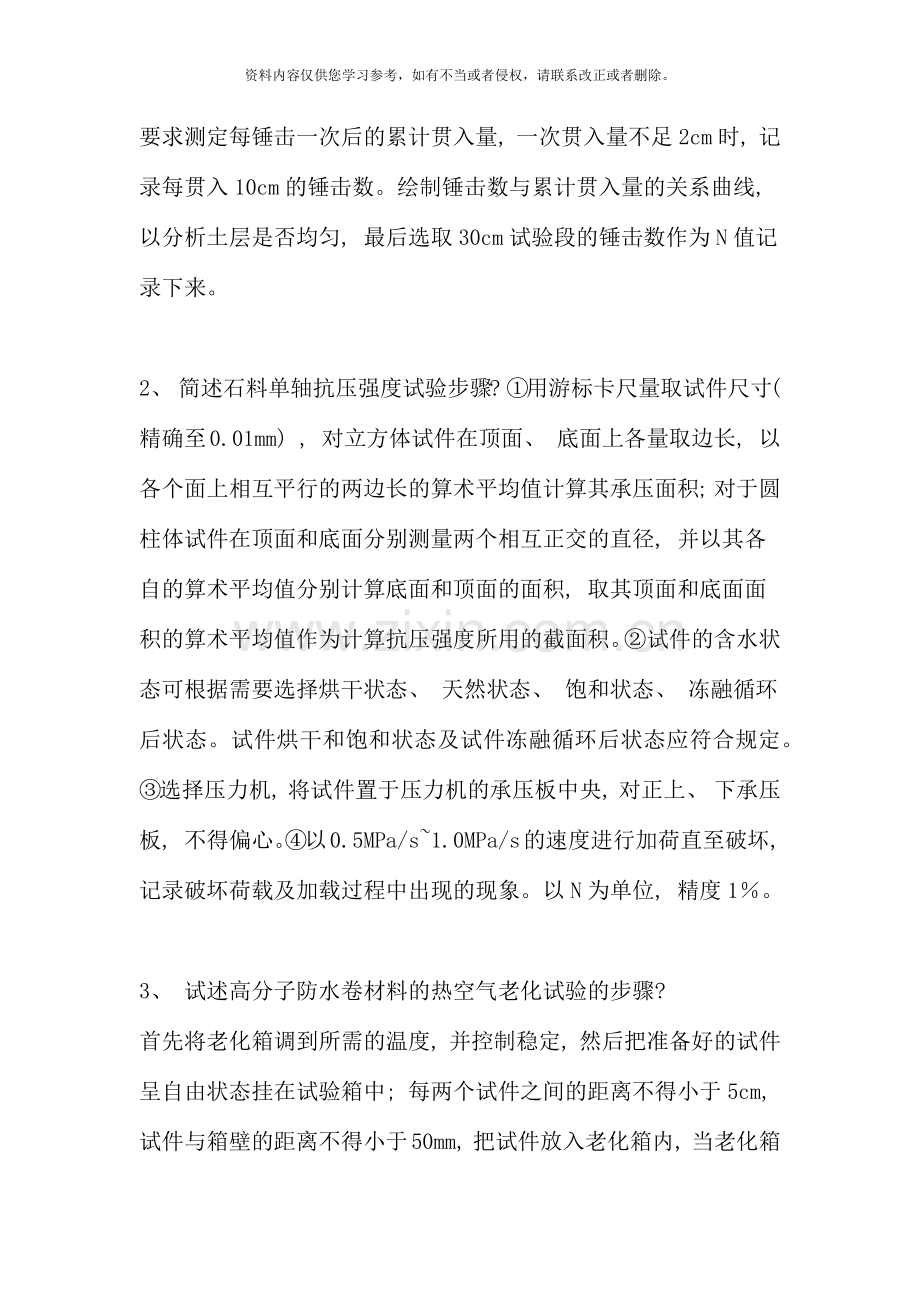

注意问题: ①重视钻进工艺及清孔质量, 对贯入器开始贯入15cm的击数也予记录, 以判断孔底是否有残土或扰动程度; ②注意钻杆及导向杆垂直, 防止在孔内摇晃; ③对试验段( 即贯入5～45cm部分) 要求测定每锤击一次后的累计贯入量, 一次贯入量不足2cm时, 记录每贯入10cm的锤击数。绘制锤击数与累计贯入量的关系曲线, 以分析土层是否均匀, 最后选取30cm试验段的锤击数作为N值记录下来。

2、 简述石料单轴抗压强度试验步骤? ①用游标卡尺量取试件尺寸( 精确至0.01mm) , 对立方体试件在顶面、 底面上各量取边长, 以各个面上相互平行的两边长的算术平均值计算其承压面积; 对于圆柱体试件在顶面和底面分别测量两个相互正交的直径, 并以其各自的算术平均值分别计算底面和顶面的面积, 取其顶面和底面面积的算术平均值作为计算抗压强度所用的截面积。②试件的含水状态可根据需要选择烘干状态、 天然状态、 饱和状态、 冻融循环后状态。试件烘干和饱和状态及试件冻融循环后状态应符合规定。③选择压力机, 将试件置于压力机的承压板中央, 对正上、 下承压板, 不得偏心。④以0.5MPa/s~1.0MPa/s的速度进行加荷直至破坏, 记录破坏荷载及加载过程中出现的现象。以N为单位, 精度1％。

3、 试述高分子防水卷材料的热空气老化试验的步骤?
首先将老化箱调到所需的温度, 并控制稳定, 然后把准备好的试件呈自由状态挂在试验箱中; 每两个试件之间的距离不得小于5cm, 试件与箱壁的距离不得小于50mm, 把试件放入老化箱内, 当老化箱到达所需的温度时开始计算老化时间。到规定时间时, 取出试件并在室温下停放4～96h, 然后进行拉神性试验。

4、 简述锚杆拉拔试验的测试方法? ①根据试验目的, 在隧道围岩制定部位钻锚杆孔。孔深在正常深度的基础上稍作调整, 以便锚杆外露长度大些, 保证千斤顶的安装; 或采用正常孔深, 将待测锚杆加长, 从而为千斤顶安装提供空间。②按照正常的安装工艺安装待测锚杆, 用砂浆将锚杆口部抹平, 以便支放承压垫板。③根据锚杆的种类和试验目的确定拉拔时间。④在锚杆尾部加上垫板, 套上中空千斤顶, 将锚杆外端与千斤顶内缸固定在一起, 并装设位移测量设备与仪器。⑤经过手动油压泵加压, 从油压表读取油压, 根据活塞面积换算锚杆承受的拉拔力, 视需量从千分表读取锚杆尾数的位移, 绘制锚杆拉拔力位移曲线, 供分析研究。

5、 简述用回弹法检测混凝土构件强度的步骤?
①使用方法: 使用时, 先压一下冲杆, 使按钮脱离导向圆板, 在压力弹簧的作用下, 圆板连同导杆被推向前方, 并带动指针回‘零’, 使冲杆伸出套筒, 此时钩子钩住冲锤, 然后将冲杆垂直地顶向试件表面, 徐徐用力将其顶回套筒内, 于是拉力弹簧就逐渐处于受力状态。最后当钩子被后盖调整螺丝顶开时, 冲锤就借弹簧力冲击于冲杆上, 冲击反力将锤返回, 并带动指针在标尺上指出回弹值。②回弹值测量: 检测时回弹仪的轴线应始终垂直于衬砌混凝土检测面, 缓慢施压, 准确读书, 快速复位。测点宜在测区范围内均匀分布, 相邻两测点的净距一般部小于20mm, 测点距衬砌边缘或外露钢筋、 预埋件的距离一般不小于30mm。测点不应在气孔或外露石子上, 同一测点只允许弹击一次。每一测区应记取16个回弹值, 每一测点的回弹值读数精确至1。③碳化深度值测量: 回弹值测量完毕后, 应选择不少于衬砌的30％测区数在有代表性的位置上测量碳化深度值。测量碳化深度值时, 可用合适的工具在测区表面形成直径约15mm的孔洞, 其深度大于混凝土的碳化深度。然后除净孔洞中的粉末和碎屑, 不得用水冲洗, 立即用浓度1％的酚酞酒精溶液滴在孔洞内壁的边缘处, 再用深度测量工具测量已碳化与未碳化混凝土交界面的垂直距离多次, 取其平均值, 该距离即为混凝土的碳化深度值, 精确至0.5mm。

6、 简述钢筋冷弯性能试验的步骤击注意问题? ①试验步骤: 钢筋在所给定的条件和在力作用下弯曲至规定的弯曲角度; 试样在力作用下弯曲至两臂相距规定距离且相互平行; 试样在力作用下弯曲至两臂直接接触; 试样弯曲至规定弯曲角度试验, 应将试样放于两支辊上, 试样轴线应与弯曲压头轴线垂直, 弯曲压头在两支座之间的中点处对试样连续施加力使其弯曲, 直至达到规定的弯曲角度。②注意问题: 试验一般在10～35℃的室温范围内进行; 应缓慢施加弯曲力。

7、 简述虑膜测尘法的原理?
用抽气装置抽取一定量的含尘空气, 使其经过装有虑膜的采样器, 虑膜将粉尘截留, 然后根据虑膜所增加的质量和经过的空气量计算出粉尘的浓度。

8、 简述TSP法能够获取哪些参数及依据这些参数进行超前地质预报的准则?
参数: 采集的TSP数据经过SPwin软件进行处理, 获得P波、 SH波、 SV波的时间剖面、 深度偏移剖面和反射层提取以及岩石物性参数等成果。
准则:

9、 当前隧道防水方法有哪些? ①将隧道衬砌修成复合式衬砌, 采用夹层防水层; ②防水板; ③土工布; ④排水管。

10、 高分子卷材的检测项目有哪些?
①扯断强度; ②扯断伸长率; ③30％定伸强度; ④撕裂强度; ⑤臭氧老化; ⑥脆性温度。

11、 隧道混凝土衬砌内部缺陷检测的内容有哪些?
答: ①检测混凝土中的空洞; ②检测混凝土中的裂缝。

12、 喷射混凝土的施工工艺有哪几种? 简述各自的特点?
有两种。①干法喷射混凝土; ②湿法喷射混凝土。
①干法喷射混凝土特点: 密封性能良好, 辅料连续均匀; 生产能力( 混合料) 为3～5m3/h; 允许输送的骨料最大粒径为25mm; 输送距离( 混合料) , 水平不小于100m, 垂直不小于30m。
②湿法喷射混凝土特点: 密封性能良好, 辅料连续均匀; 生产率大于5m3/h; 允许输送的骨料最大粒径为15mm; 混凝土输送距离( 混合料) , 水平不小于30m, 垂直不小于20m; 机房粉尘小于10mg/ m3。

13、 在粉尘浓度测定采样过程中采样要求是?
掘进工作面可在风筒出口后面距工作面4～6m处采样, 其它作业点一般在工作面上方采样。采样器进风口要迎着风流, 距地板高度为1.3～1.5m, 采样时间应在测点粉尘浓度稳定以后, 一般在作业开始半小时后进行。为保证测尘的准确性, 便于对比, 要求在同一测点相同的流量下同时采集两个样品。
14、 简述隧道超挖、 欠挖的检测方法?
㈠比较施工量的方法: 将开挖量换算成渣量并与实际渣量相比较。㈡测量断面的方法: 1、 直接测量开挖断面的方法: ①利用激光射线在开挖面上定出基点, 并由该点施测开挖断面; ②利用投影机将基点或隧道基本形状投影在开挖面上, 然后据此实测开挖断面面积。2、 非接触观测法: ①在隧道内设置摄影站, 采用三维近景摄影方法获取立体像, 在室内利用立体测图仪进行定向和测绘, 得出实际开挖轮廓线; ②利用激光打点仪照准开挖壁面各变化点, 用经纬仪测出各点的水平角或竖直角, 利用立体几何的原理, 计算出各测点坐标原点的纵横坐标, 按比例画出断面图形; ③以某物理方向( 如水平方向) 为起算方向, 按一定间距( 角度或距离) 依次一一测定仪器旋转中心与实际开挖轮廓线的交点之间的矢径( 距离) 及该矢径水平方向的夹角, 将这些矢径端点依次相连即可获得实际开挖的轮廓线。
15、 简述隧道风速检测方法?
①用风表检测( 杯式和翼式) , 检测时先回零, 待叶轮转动稳定后打开开关, 则指针随着转动同时记录时间, 经过1～2min后, 关闭开关。测完后, 根据记录的指针读数和指针转动时间算出风表指示风速, 再用校正曲线换算成真是风速。②用热电式风速仪和皮托管与压差计检测。
16、 简述喷射混凝土厚度的测量方法?
喷层厚度可用凿孔或激光断面仪、 光带摄影等方法检测。凿孔检查时, 宜在混凝土喷射后8小时内, 用用短钎将孔造出, 发现厚度不够时可及时补喷, 如混凝土与围岩粘结紧实, 颜色相近而不易分辨时, 可用酚酞试液涂抹孔壁, 碱性混凝土即呈现红色。
17、 混凝土制件的步骤?
①先将试模内涂一薄层矿物油; ②取拌合物的总量至少应比所需量高20％以上, 并取出少量混凝土拌合物代表样, 在5min内进行坍落度或微勃试验, 认为品质合格后, 应在15min内开始制件或其它试验; ③对于坍落度小于25mm时可采用φ25mm的插入式振捣棒成型, 将混凝土拌合物一次性装入试模, 装料时应用抹刀沿各试模壁插捣, 并使混凝土拌合物高出试模口; 振捣棒距底板10～20mm, 且不要接触底板。振捣直至表面出浆为止, 且壁面过振, 防止混凝土离析, 一般振捣20s, 振捣棒拔出时要缓慢, 拔出后不得留有孔洞, 用刮刀刮去多余混凝土, 临近初凝时用抹刀抹平。试件抹面与试模边缘高差不得超过0.5mm; ④当坍落度大于25mm且小于70mm时, 用标准振动台成型; ⑤当坍落度大于70mm时, 用人工成型。
18、 怎样进行喷射混凝土的抗压强度的评定?
㈠同批试件组数n≥10时: ①试件抗压强度平均值不低于设计值; ②任一组试件抗压强度不低于0.85设计值; ㈡同批试件组数n＜10时: ①试件抗压强度平均值不低于1.05设计值; ②任一组试件抗压强度不低于0.9设计值。
19、 简述反射波法现场检测桩基完整性的步骤?
反射波法是由探头自混凝土发射声波, 声波沿发射方向传播到混凝土底面反射回来并由接收器接收, 然后由显示器显示, 根据反射波的传播时间和显示的波形来判断混凝土内部的缺陷及材料的本质。
20、 试述防水板无钉热合铺设焊缝的检测方法?
用5号注射针与压力表相接, 用打气筒充气, 充气时检查孔会鼓起来, 当压力达到0.1～0.15MPa时, 停止充气, 保持该压力时间不少于1min, 说明焊接良好; 如果压力下降, 证明有未焊好之处, 用肥皂水涂在焊接缝上, 产生气泡地方未焊接欠佳之处, 重新焊接可用热风焊枪或电烙铁等补焊, 直到不漏气为止。检查数量, 焊接100延米抽检1处焊缝; 为切实保证质量, 每天每台热合机焊接均应取一个试样, 注明取样位置、 焊接操作者及时间。
21、 简述支座极限抗压强度试验方法和步骤?
①将试样放置在试验机的承载板上, 上下承载板与支座接触不得有油污, 对准中心位置, 精度应小于1％的时间短边尺寸; ②以0.1MPa/S的速率连续地加载至试样极限抗压强度不小于70MPa为止, 绘制应力时间图, 并随时观察试样受力状态及变化情况, 试样是否完好无损。

22、 简述支座抗剪弹性模量的试验方法及步骤?
①在试验机的承载板上, 应使支座顺其短边方向受剪, 将试样及中间钢拉板按双剪组合配置好, 使试样和中间钢拉板的对称轴和试验机承载板中心轴处在同一垂下面上, 精度应小于1％的试件短边尺寸, 为防止打滑现象, 应在上下承载板和中间钢拉板上粘贴高摩擦板, 以确保试验的准确性; ②将压力以0.3～0.4MPa/S的速率连续地增至平均压应力6, 绘制应力时间图, 并在整个抗剪试验过程中保持不变; ③调整试验机的剪机试验机构, 使水平油缸、 负荷传感器的轴线和中间钢拉板的对称轴重合; ④预加水平力以0.2～0.3MPa/S的速率连续施加水平剪应力至剪应力1.0MPa, 持荷5min, 然后以连续均匀的速度卸载至剪应力为0.1MPa, 持荷5min, 记录始值, 绘制应力应变图, 预载三次; ⑤正式加载, 每一加载循环自0.1MPa开始, 每级剪应力增加0.1MPa, 持荷1min, 采集支座变形数据, 至1.0MPa为止, 绘制应力应变图应是线性关系。然后以连续均匀的速率卸载剪应力为0.1MPa, 10min后进行下循环试验, 加荷过程应连续进行三次; ⑥将各级水平荷载作用下位移传感器所测得试样累计水平剪切变形, 按试样相交层的总厚度求出在各级试验作用下试样的累计剪切应变。
结果: 每对检验支座所组成试样的综合抗剪弹性模量, 对该试样二次加载所得到的三个结果的算术平均值。但各单项结果与算术平均值之间的偏差应不大于算术平均值的3％, 否则应对该试样重复试验一次, 如结果仍超过3％, 应请试验机生产厂家专业人员对试验机进行检修和检定, 合格后再重新进行试验。
23、 基桩静荷试验前都应作哪些准备工作?
①试桩的桩顶如有破损或强度不足时, 应将破损或强度不足段凿除后, 修补平整; ②做静推试验的桩, 如系空心桩, 则应在直接受力部位填充混凝土; ③做静压、 静拔的浅桩, 为便于原地面处施加荷载, 在承台底面以上部分或局部冲刷线以上部分设计不能考虑的摩擦力应予扣除; ④做静压、 静拔的试桩, 桩身需经过尚未固结新近沉积的土层或湿陷性黄土、 软土等土层对桩侧产生向上的负摩擦力部分, 应在桩表面涂浆或设置套管方法予以清除; ⑤在冰冻季节试桩时, 应将桩周围的冻土全部融化, 其融化范围: 静压、 静拔试验时, 离试桩周围小于1m; 静推试验时, 不小于2m融化状态应保持到试验结束; ⑥在结冰的水域做试验时, 桩与冰层间应保持不小于100m的间隙。
24、 以桥梁静载试验为例, 简述试验前载仪器设备中应注意哪些问题?
荷载试验应根据测试内容和量测值的大小选择仪器, 试验前应对试值进行分析估计, 选择仪器的精度和量测范围, 同时满足《公路旧桥承载能力鉴定方法》中对仪器精度和量测范围的要求。
25、 什么是电阻测量的温度效应? 简述清除温度影响的方法?
温度效应: 用应变片测量应变时, 它除了能感受试件受力后的变形外, 同样也能感受环境温度变化, 并引起电阻应变仪指示部分的示值变动, 这称为温度效应。①补偿片与工作片应该是同批产品, 具有相同电阻值、 灵敏系数和几何尺寸; ②贴补偿片的试块材应与试件的材料一致, 并应做到热容量基本相等。如是混凝土材料, 则需同样配合比和在同样条件下养护; ③补偿片的贴片干燥、 防潮等处理工艺必须与工作片完全一致; ④连接补偿片的导线应与连接工作片的导线同一规格、 同一长度, 而且相互平列靠近布置或捆扎成束; ⑤补偿片与工作片的位置应尽量接近, 使二者处于同样温度条件下, 以防不均匀热源的影响; ⑥补偿片的数量根据试验材料特性、 测点位置、 试验条件等决定。
26、 简述静载试验过程中混凝土裂缝观测的基本步骤?
加载试验中裂缝观测的重点是结构承受拉力较大部位及旧桥原有裂缝较长。较宽的部位。在这些部位应测量裂缝长度、 宽度, 并在混凝土表面沿裂缝方向进行描绘。加载过程中观测裂缝长度及宽度的变化情况, 可直接在混凝土表面进行描绘记录, 也可采用专门表格记录。加载至最不利荷载及卸载后应对结构裂缝进行全面检查, 特别应仔细检查是否产生心的裂缝, 并将最后检查情况填入裂缝观测记录表, 必要时可将裂缝发展情况绘制在裂缝展开图上。
27简述超声波检测中选用平面震动式换能器声时初读数的标定方法?
方法有: ①直接相对法; ②长短测距法; ③标准试棒法。
标准试棒法标定: 一种标准试棒, 用超声仪与换能器来准确测出试棒的”真正声时值”并刻在试棒上。当使用者欲测量自己设备的to值时, 只需将换能器与标准试棒对准( 黄油耦合) , 测出仪器测读时间与标准试棒上所标出的时间之差即设备的to值。
28、 简述用超声波检测浅裂缝时的条件和步骤?
①当结构混凝土开裂深度小于或等于500mm时; ②需要检测的裂缝中不得充水或充泥浆; ③如有主钢筋穿过裂缝且与T.R换能器的连线大致平行, 布置测点应注意使T.R换能器至少与钢筋轴线相距1.5倍的裂缝预计深度。
方法: 平测法和双面斜测法。
平测法步骤: ①不跨缝声时测量: 将T和R换能器置于裂缝同一侧, 以两个换能器内边缘间距等于100mm、 150mm、 200mm、 250mm……分别读取声时值, 绘制时距坐标图或用统计的方法求出两者的关系; ②跨缝声时测量: 将T、 R换能器分别置于以裂缝为轴线的对称两侧, 两换能器中心连线垂直裂缝走向, 以传播距离等于100mm、 150mm、 、 250mm、 300mm……分别读取声时值, 同时观察相应的变化。
29、 简述混凝土的收缩值的试验步骤即注意事项?
①测定代表某一混凝土收缩性能的特征值时, 试件应在3天龄期( 从搅拌混凝土加水时算起) 从标准养护室取出并立即移入恒温恒湿测定其初始长度, 以后至少应按以下规定的时间间隔测量其变形读数: 1、 3、 7、 14、 28、 45、 60、 90、 120、 150、 180( d) ; ②测定混凝土在某一具体条件下的相对收缩值时( 包括在徐变试验时的混凝土收缩变形测定) 应按要求的条件安排试验, 对非标准养护试件如需移入恒温恒湿室进行试验, 应先在该室内预置4h, 再测其初始值, 以使它们具有同样的温度标准。测量时并应记下试件的初始干湿状态; ③测量前应先用标准杆校正仪表的零点, 并在半天的测定过程中至少再核1～2次( 其中一次在全部试件测读完后) 。如复核时发现零点与原值的偏差超过±0.01mm, 调零后重新测定; ④试件每次在收缩仪上放置的为止、 方向均应保持一致。为此, 试件上应标明相应的记号。试件在放置及取出时应轻稳, 勿使其碰撞表架及表杆。如发生碰撞则应取下试件, 重新用标准杆复核零点; ⑤试件在恒温恒湿室内应放置在不吸水的搁架上, 底面架空, 其总支承面积不应大于100倍的试件截面积边长( mm) 相邻试件之间应至少留有30mm的空隙; ⑥需要测定混凝土自缩值试件, 在3天龄期时从标准养护室取出后立即密封处理, 密封处理可采用金属套或蜡封。采用金属套时, 试件装入后应盖严焊死, 不得留有任何能使内外湿度交换的缝隙, 外露侧头的周围也应用石蜡重复封堵严实。采用蜡封时至少应涂蜡三次, 每次涂蜡前应用浸蜡的纱布或蜡纸包缠严实, 蜡封完毕后应套以塑料袋加以保护。自缩试验期间, 试件应无质量变化, 如在1800h试验间隙内质量变化超过10g, 该试件的试验结果无效。
30、 简述混凝土静力受压弹性模量的试验步骤?
①检查压力机是否复核要求; ②检查微变形测量仪是否复核要求; ③将六个试件从养护地点取出, 用毛巾擦干净试件表面, 取三个试件先测定混凝土的轴心抗压强度, 另三个试件用于测定混凝土的弹性模量; ④将变形测量仪应安装在试件两侧的中线上, 并对称与试件的两端。然后将试件安放在试验机的下压板或垫板上, 仔细调整试件在压力试验机上的位置, 试件的中心应与试验机的下压板中心对准, 开动试验机, 当下压板与试件或钢垫板接近时, 调整球座, 使接触均衡; ⑤加荷至基准应力为0.5MPa的初始荷载下, 保持恒载60s并在以后的30s内记录每测点的变形读数, 然后立即连续均匀的加荷至应力为轴心抗压强度的1/3荷载值, 保持恒载60s并在以后的30s内记录每测点的变形读数所用加荷速度与抗压强度试验时相同; ⑥当两侧变形值之差与它们平均值之比大于20％时, 应重新对中试件, 再重复以上试验。如果无法使其减少到低于20％时, 则此试验无效; ⑦在确认试件对中后, 以与加荷速度相同的速度卸荷之基准应力0.5MPa, 恒载60s, 然后用同样的加荷和卸荷速度以及60s的保持恒载至少进行两次重复预压。在最后一次预压完后, 在基准应力0.5MPa持荷60s并在以后的30s内记录每一测点的变形读数, 再用同样的加荷速度加荷至Fa, 持荷60s并在以后的30s内记录每一测点的变形读数; ⑧卸除变形测量仪, 以同样的速度加荷至破坏, 记录破坏荷载, 如果试件的抗压强度预fcp的20％时, 应注明。
31、 采用声波透射法检测桩基时, 预埋检测管应注意哪些?
桩径小于1.0m时应埋设双管; 桩径在1.0～2.5m时应埋设三根管; 桩径2.5m以上应埋设四根管。
32、 简述位移安装的一般步骤及注意事项?
①对零; ②打塑料盖, 内部数显位移将SR44w型氧化银纽扣电池装入电池盒内; ③顺时针方向旋转调节螺母, 至转不动时为止; ④用小型工具向内拨动清零开关簧片, 使之与电路板触点接触, 此时显示屏数字将全部清零; ⑤为保证对零的准确性, 可重复对零2～3次。其方法是, 对零后将调节螺母反时针方向回转几圈, 再按以上方法进行, 当几次对零显示为零后可将塑料盖装好。每次更换电池后都要重新对零。
33、 试述沥青与矿料粘附性试验方法之一水煮试验操作过程?
适用于大于13.2mm粒径的粗骨料。①将集料过13.2mm、 19mm的筛, 取存留在13.2mm筛上的颗粒与105℃的烘箱中加热待用; ②石油沥青加热至130～150℃, 将待用的集料试样浸入沥青45s使沥青能够全部裹履集料表面, 取出并悬挂在试验架上, 在室温下冷却15min; ③将盛水的大烧杯放置在有石棉网的电炉上加热煮沸, 在水微沸的状态下( 避免有沸腾的气泡出现) 将裹履沥青的集料试样经过细绳悬挂于水中, 保持微沸状态, 浸煮3min; ④浸煮结束后, 将集料从水中取出, 观察集料颗粒表面沥青膜的剥落程度, 来评定粘附等级; ⑤同样试样进行试验5个颗粒, 并由两名以上经验丰富的试验人员分别评定后, 取平均等级作为试验结果

公路工程试验工程师检测师考试模拟题
1．某地夏季炎热、 冬季温暖且雨量较为充沛, 则该地气候分区可划分为( A) 。
A．1－4－1       B．1－1－2        C．2－4－2           D．1－4－2
4．某地夏季较热、 冬季严寒且雨量充沛, 则该地气候分区可能是( A) 。
A．2－1－1       B．2－1－2          C．2－4－2                     D．1－4－2
5．沥青混合料中掺入的矿粉应具有的特点是( D) 。
A．较低的比表面积    B．偏酸性    C．较低的比表面积和偏酸性D．较高的比表面积和偏碱性
6．石油沥青老化后, 其三大指标的变化较原沥青会( C) 。                                A．针入度变大      B．延度增        C．软化点升高       D．视老化程度而定
7．三块水泥胶砂试块进行抗折强度试验, 测得的极限荷载分别是3.85kN、 3.15kN、 3.60kN, 则最后的试验结果为( D) 。
A．作废B．8.44MPa( 尺寸应是40mm×40mm×l60mm的棱柱体) 　　　1.5FfL
　　　　                                                  Rf＝———————　　1)
　　　　　　                                                      　b3
C．7.91MPa                     D．8.73MPa
8．一组三根标准水泥混凝土抗弯拉强度试验用小梁, 采用标准方法测得的最大抗弯拉荷载分别是31.20kN、 35.55kN、 36.75kN, 则该试验结果为( C) 。
A．4.60MPa           B．4.82MPa           C．4.74MPa             D．作废
9．经过采用( C) 的方式能够降低沥青混合料的空隙率。
A．减小粗集料的公称最大粒径     B．提高沥青的针入度    C．加大集料的棱角程度
D．降低矿粉用量
10．对砂石材料坚固性不产生影响的因素是( A) 。
A．闭口孔隙的多少    B．孔隙中饱水程度     C．开口孔隙的多少    D．空隙率的大小
14．经过37.5mm筛, 留在31.5mm筛上的该粒级粗集料, 当其颗粒长度大于( C) mm时为针片状颗粒。
A．68.5             B．75.4               C．82.8              D．88.6
21．《公路工程集料试验规程》中粗集料的压碎试验操作方法, 对于水泥混凝土与沥青混凝土所用粗集料, 在测试时的荷载大小不同, 其原因为( D) 。
A．水泥为无机材料, 沥青为有机材料              B．两种混凝土所用集料粒径不同
C．两种混凝土所用集料化学性质不同
D．沥青混凝土在施工过程中主要经过压路机碾压, 对集料强度要求较高
