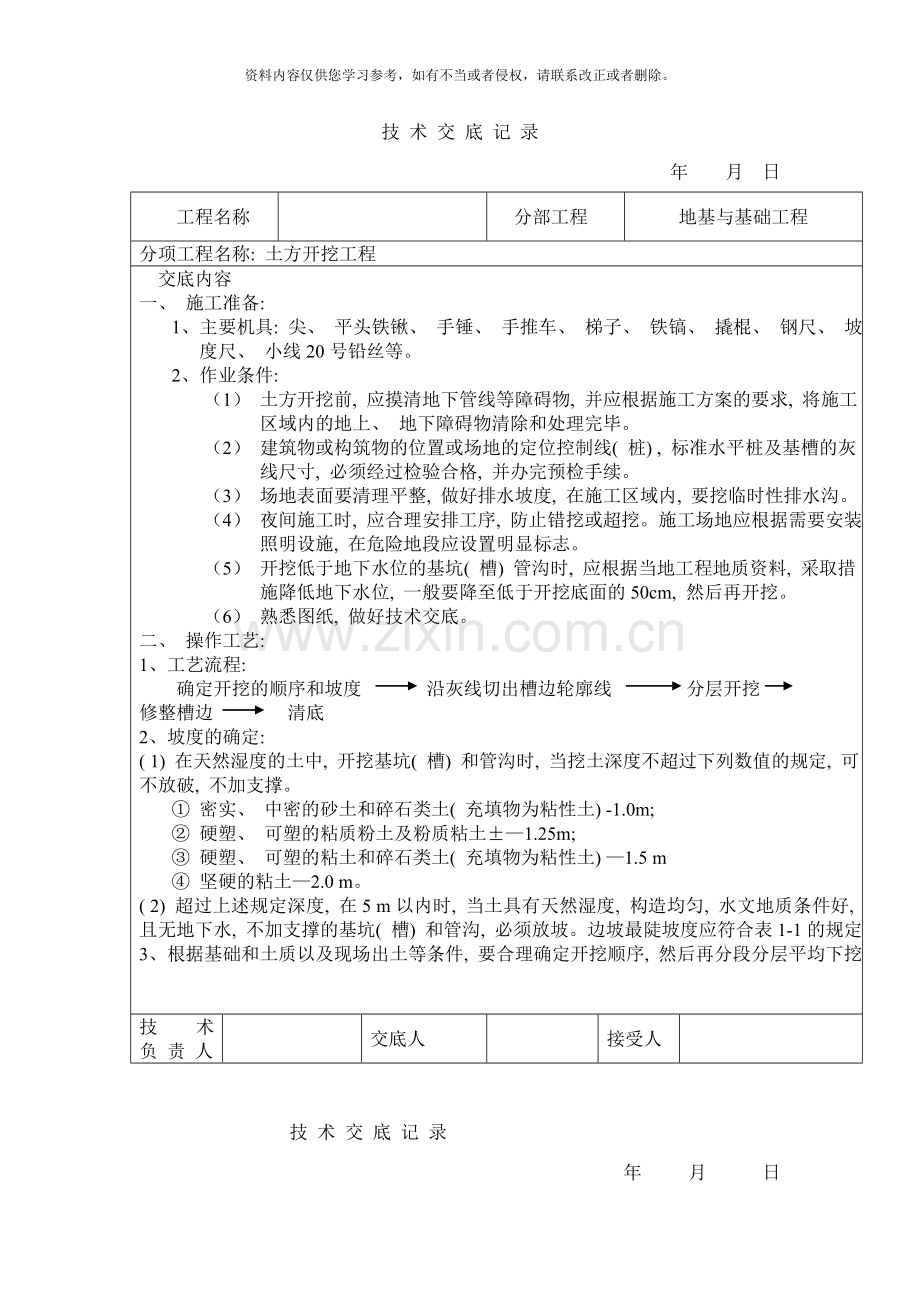

技 术 交 底 记 录
年 月 日
工程名称

分部工程
地基与基础工程
分项工程名称: 土方开挖工程
交底内容
一、 施工准备:
1、 主要机具: 尖、 平头铁锹、 手锤、 手推车、 梯子、 铁镐、 撬棍、 钢尺、 坡度尺、 小线20号铅丝等。
2、 作业条件:
（1） 土方开挖前, 应摸清地下管线等障碍物, 并应根据施工方案的要求, 将施工区域内的地上、 地下障碍物清除和处理完毕。
（2） 建筑物或构筑物的位置或场地的定位控制线( 桩) , 标准水平桩及基槽的灰线尺寸, 必须经过检验合格, 并办完预检手续。
（3） 场地表面要清理平整, 做好排水坡度, 在施工区域内, 要挖临时性排水沟。
（4） 夜间施工时, 应合理安排工序, 防止错挖或超挖。施工场地应根据需要安装照明设施, 在危险地段应设置明显标志。
（5） 开挖低于地下水位的基坑( 槽) 管沟时, 应根据当地工程地质资料, 采取措施降低地下水位, 一般要降至低于开挖底面的50cm, 然后再开挖。
（6） 熟悉图纸, 做好技术交底。
二、 操作工艺:
1、 工艺流程:
确定开挖的顺序和坡度 沿灰线切出槽边轮廓线 分层开挖
修整槽边 清底
2、 坡度的确定:
( 1) 在天然湿度的土中, 开挖基坑( 槽) 和管沟时, 当挖土深度不超过下列数值的规定, 可不放破, 不加支撑。
① 密实、 中密的砂土和碎石类土( 充填物为粘性土) -1.0m;
② 硬塑、 可塑的粘质粉土及粉质粘土±—1.25m;
③ 硬塑、 可塑的粘土和碎石类土( 充填物为粘性土) —1.5 m
④ 坚硬的粘土—2.0 m。
( 2) 超过上述规定深度, 在5 m以内时, 当土具有天然湿度, 构造均匀, 水文地质条件好, 且无地下水, 不加支撑的基坑( 槽) 和管沟, 必须放坡。边坡最陡坡度应符合表1-1的规定。
3、 根据基础和土质以及现场出土等条件, 要合理确定开挖顺序, 然后再分段分层平均下挖。

技术
负 责 人

交底人

接受人

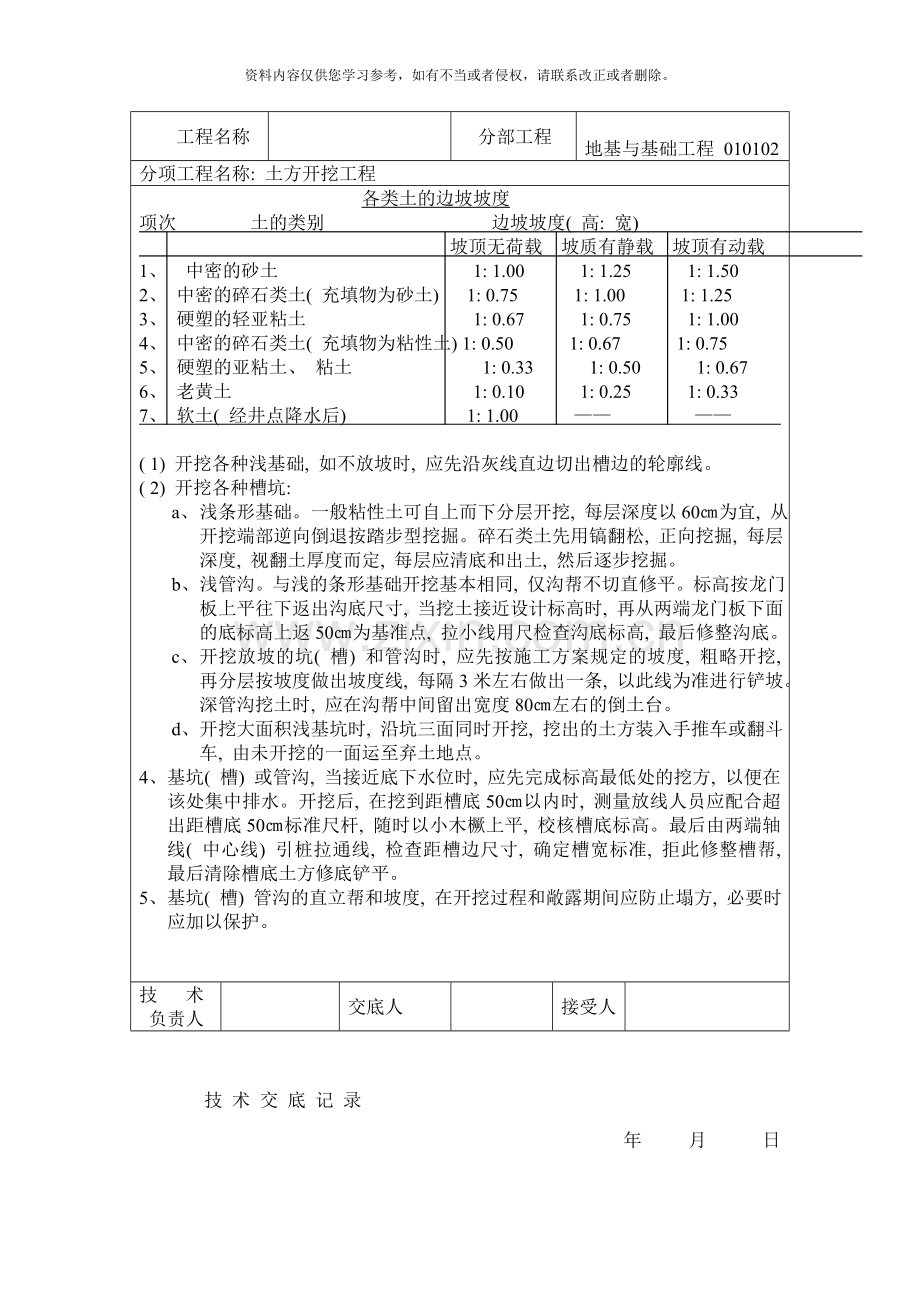

技 术 交 底 记 录
年 月 日
工程名称

分部工程

地基与基础工程 010102
分项工程名称: 土方开挖工程
各类土的边坡坡度
项次 土的类别 边坡坡度( 高: 宽)
坡顶无荷载 坡质有静载 坡顶有动载
1、 中密的砂土 1: 1.00 1: 1.25 1: 1.50
2、 中密的碎石类土( 充填物为砂土) 1: 0.75 1: 1.00 1: 1.25
3、 硬塑的轻亚粘土 1: 0.67 1: 0.75 1: 1.00
4、 中密的碎石类土( 充填物为粘性土) 1: 0.50 1: 0.67 1: 0.75
5、 硬塑的亚粘土、 粘土 1: 0.33 1: 0.50 1: 0.67
6、 老黄土 1: 0.10 1: 0.25 1: 0.33
7、 软土( 经井点降水后) 1: 1.00 —— ——

( 1) 开挖各种浅基础, 如不放坡时, 应先沿灰线直边切出槽边的轮廓线。
( 2) 开挖各种槽坑:
a、 浅条形基础。一般粘性土可自上而下分层开挖, 每层深度以60㎝为宜, 从开挖端部逆向倒退按踏步型挖掘。碎石类土先用镐翻松, 正向挖掘, 每层深度, 视翻土厚度而定, 每层应清底和出土, 然后逐步挖掘。
b、 浅管沟。与浅的条形基础开挖基本相同, 仅沟帮不切直修平。标高按龙门板上平往下返出沟底尺寸, 当挖土接近设计标高时, 再从两端龙门板下面的底标高上返50㎝为基准点, 拉小线用尺检查沟底标高, 最后修整沟底。
c、 开挖放坡的坑( 槽) 和管沟时, 应先按施工方案规定的坡度, 粗略开挖, 再分层按坡度做出坡度线, 每隔3米左右做出一条, 以此线为准进行铲坡。深管沟挖土时, 应在沟帮中间留出宽度80㎝左右的倒土台。
d、 开挖大面积浅基坑时, 沿坑三面同时开挖, 挖出的土方装入手推车或翻斗车, 由未开挖的一面运至弃土地点。
4、 基坑( 槽) 或管沟, 当接近底下水位时, 应先完成标高最低处的挖方, 以便在该处集中排水。开挖后, 在挖到距槽底50㎝以内时, 测量放线人员应配合超出距槽底50㎝标准尺杆, 随时以小木橛上平, 校核槽底标高。最后由两端轴线( 中心线) 引桩拉通线, 检查距槽边尺寸, 确定槽宽标准, 拒此修整槽帮, 最后清除槽底土方修底铲平。
5、 基坑( 槽) 管沟的直立帮和坡度, 在开挖过程和敞露期间应防止塌方, 必要时应加以保护。

技术
负责人

交底人

接受人

技 术 交 底 记 录
年 月 日
工程名称

分部工程

地基与基础工程 010103
分项工程名称: 土方开挖工程
交底内容
在开挖槽边弃土时, 应保证边坡和直立帮的稳定。当土质良好时, 抛于槽边的土方( 或材料) 应距槽( 沟) 边缘0.8米以外, 高度不宜超过1.5米。在柱基周围、 墙基或围墙一侧, 不得堆土过高。
6、 开挖基坑( 槽) 的土方, 在场地有条件堆放时, 一定留足回填需用的好土, 多余的土方应一次运至弃土处, 避免二次搬运。
7、 土方开挖一般不宜在雨季进行。否则工作面不宜过大。应分段、 逐片的分期完成。
雨季开挖基坑( 槽) 或管沟时, 应注意边坡稳定。必要时可适当放缓边坡或 设置支撑。同时应在坑( 槽) 外侧围以土提或开挖水沟, 防止地面水流入。施工时, 应加强对边坡、 支撑、 土堤等的检查。
8、 土方开挖不宜在冬期施工。如必须在冬期施工时, 其施工方法应按冬施方案进行。
采用防止冻结法开挖土方时, 可在冻结前用保温材料覆盖或将表层土翻耕耙松, 其翻耕深度应根据当地气候条件确定, 一般不小于0.3米。
开挖基坑( 槽) 或管沟时, 必须防止基础下的基土遭受冻结。如基坑( 槽) 开挖完毕后, 有较长的停歇时间, 应在基底标高以上预留适当厚度的松土, 或用其它保温材料覆盖, 地基不得受冻。如遇开挖土方引起邻近( 构筑物) 的地基和基础暴露时, 应采用防冻措施, 以防产生冻结破坏。
三、 质量标准:
1、 保证项目:
（1） 柱基、 基坑、 基槽和管沟的土质必须符合设计要求, 并严禁扰动。
（2） 允许偏差项目, 见表1—2。
基坑、 管沟外形尺寸允许偏差 表1—2
项次 项目 允许偏差( ㎜) 检验方法
1、 标高 +10 -50 用水准仪检查
2、 长度、 宽度 -0 用经纬仪、 拉线和尺量检查
3、 边坡偏陡 不允许 观察或用坡度尺检查
四、 成品保护
1、 对定位标准桩、 轴线引桩、 标准水准点、 龙门板等, 挖运土时不得碰撞, 也不得坐在龙门板上休息。并应经常测量和校核其平面位置、 水平标高和边坡坡度是否符合设计要求。定位标准桩和标准水准点, 也应定期复测检查是否正确。
2、 土方开挖时, 应防止邻近已有建筑物或构筑物、 道路、 管线等发生下沉或变
形。必要时, 与设计单位或建设单位协商采取防护措施, 并在施工中进行沉降和位移观测。
技术
负责人

交底人

接受人

技 术 交 底 记 录
年 月 日
工程名称

分部工程

地基与基础工程 010104
分项工程名称: 土方开挖工程
交底内容
3、 施工中如发现有文物或古墓等, 应妥善保护, 并应立即报请当地有关部门处理后, 方可继续施工。如发现有测量用的永久性标桩或地质、 地震部门设置的长期观测点等, 应加以保护。在敷设地上或底下管道、 电缆的地段进行土方施工时, 应事先取得有关管理部门的书面同意, 施工中应采取措施, 以防损坏管线。
五、 应注意的质量问题
1、 基地超挖: 开挖基坑( 槽) 或管沟均不得超过基底标高。如个别地方超挖时, 其处理方法应取得设计单位的同意, 不得私自处理。
2、 土地区桩基挖土应防止桩基位移: 在密集群桩上开挖基坑时, 应在打桩完成后, 间隔一段时间, 再对称挖土; 在密集桩附近开挖基坑( 槽) 时应事先确定桩基位移的措施。
3、 底为保护: 基坑( 槽) 开挖后应尽量减少对基土的扰动。如基础不能及时施工时, 可在基底标高以上留出0.3米厚土层, 待做基础时再挖掉。
4、 施工顺序不合理: 土方开挖宜先从低处进行, 分层分段依次开挖, 形成一定坡度, 以利排水。
5、 开挖尺寸不足: 基坑( 槽) 或管沟底部的开挖宽度, 除结构宽度外, 应根据施工需要增加工作面宽度。如排水设施、 支撑结构所需的宽度, 在开挖前均应考虑。
6、 基坑( 槽) 或管沟边坡不直不平, 基底不平: 应加强检查, 随挖随修, 并要认真验收。

技术
负 责 人

交底人

接受人

技 术 交 底 记 录
年 月 日
工程名称

分部工程
地基与基础工程
分项工程名称: 机械土方开挖工程
交底内容
一、 施工准备:
1、 主要机具:
（1） 挖土机械有: 挖土机、 推土机、 铲运机、 自卸汽车等。
（2） 一般机具有: 铁锹( 尖、 平头两种) 、 手推车、 小白线或20号铅丝和钢卷尺以及坡度尺等。
2、 作业条件:
（1） 土方开挖前, 应根据施工方案的要求, 将施工区域内的地下、 地上障碍物清除和处理完毕。
（2） 建筑物或构筑物的位置或场地的定位控制线( 桩) 、 标准水平桩及开槽的灰线尺寸, 必须经过检验合格; 并办完预检手续。
（3） 夜间施工时, 应有足够的照明设施; 在危险地段应设置明显标志, 并要合理安排开挖顺序, 防止错挖或超挖。
（4） 开挖有地下水位的基坑槽、 管沟时, 应根据当地工程地质资料, 采取措施降低地下水位。一般要降至开挖面以下0.5米, 然后才能开挖。
（5） 施工机械进入现场所经过的道路、 桥梁和卸车设施等, 应实现经过检查必要时要进行加固或加宽准备工作。
（6） 选择土方机械, 应根据施工区域的地形与作业条件、 土的类别与厚度、 总工程量和工期综合考虑, 以能发挥施工机械的效率来确定, 编好施工方案。
（7） 施工区域运行路线的布置, 应根据作业区域工程的大小、 机械性能、 运距和地形起伏等情况加以确定。
（8） 在机械施工无法作业的部位和修整边坡坡度、 清理槽底等, 均应配备人工进行。
（9） 熟悉图纸, 做好技术交底。
二、 操作工艺
1、 工艺流程:
确定开挖的顺序和坡度 分段分层平均下挖 修边和清底
2、 坡度的确定:
（1） 在天然湿度的土中, 开挖基础坑( 槽) 、 管沟时, 当挖土深度不超过下列数值规定时, 可不放坡, 不加支撑。
A、 密实、 中密的砂土和碎石类土( 充填物为砂土) —1.0米
B、 硬塑、 可塑的粘质粉土及粉质粘土—1.25米。
C、 硬塑、 可塑的粘土和碎石类土( 充填物为粘性土) —1.5米。

技术
负 责 人

交底人

接受人

技 术 交 底 记 录
年 月 日
工程名称

分部工程
地基与基础工程
分项工程名称: 机械土方开挖工程
交底内容
( 2) 超过上述规定深度, 在5米以内时, 当土具有天然湿度、 构造均匀、 水文地质条件好, 且无地下水, 不加支撑的基坑( 槽) 和管沟, 必须放坡。边坡最陡坡度应符合表1—3的规定。
各类土的边坡坡度 表1—3
项次 土的类别 边坡坡度( 高: 宽)
坡顶无荷载 坡顶有静载 坡顶有动载
1、 中密的砂石 1: 1.00 1: 1.25 1: 1.50
2、 中密的碎石类土( 充填物为砂土) 1: 0.75 1: 1.00 1: 1.25
3、 硬塑的轻亚粘土 1: 0.67 1: 0.75 1: 1.00
4、 中密的碎石类土( 充填物为粘性土) 1: 0.50 1: 0.67 1: 0.75
5、 硬塑的亚粘土、 粘土 1: 0.33 1: 0.50 1: 0.67
6、 老黄土 1: 0.10 1: 0.25 1: 0.33
7、 软土( 经井点降水后) 1: 1.00 —— ——

(3)、 使用时间较长的临时性挖方边坡坡度, 应根据工程地质和边坡高度, 结合当地同类土体的稳定坡度值确定。如地质条件好, 土( 岩) 质较均匀, 高度在10米以内的临时性挖方边坡坡度应按表1—4确定:
各类土的挖方边坡坡度
项次 土的类别 边坡坡度( 高: 宽)
1、 砂土( 不包括细砂、 粉砂) 1: 1.25～1: 1.15
2、 一般粘性土 坚硬 1: 0.75～1: 1.00
硬塑 1: 1.0 ～1: 1.25
3、 碎石类土 充填坚硬、 1: 0.5 ～1: 1.00
4、 充填砂土 1: 1.00～1: 1.50
(4)、 挖方经过不同类别土( 岩) 层或深度超过10米时, 其边坡可做成折线形或
台阶形。
(5)、 城市挖方因临近建筑物限制, 而采用炉坡桩时, 能够不放坡, 但要有护坡桩的施工方案。
3、 开挖基坑( 槽) 或管沟时, 应合理确定开挖顺序、 路线及开挖深度。
( 1) 、 采用推土机开挖大型基坑( 槽) 时, 一般应从两端或顶端开始( 纵向) 把土推向中部或顶端, 暂时堆积, 然后再横向将土离基坑( 槽) 的两侧。
( 2) 、 采用铲运机开挖, 但每层的中心线地段应比两边稍高一些, 以防积水。
技术
负 责 人

交底人

接受人

技 术 交 底 记 录
年 月 日
工程名称

分部工程
地基与基础工程
分项工程名称: 机械土方开挖工程
交底内容
（3） 铲、 拉铲挖土机开挖基坑( 槽) 或管沟时, 其施工方法有两种:
1) 端头挖土法: 挖土机从基坑( 槽) 或管沟的端头以倒退行驶的方法进行开挖。
自卸汽车配置在挖土机的两侧装运土。
2) 侧向挖土法: 挖土机一面沿着基坑( 槽) 或管沟的一侧移动, 自卸汽车配置
在挖土机的两侧装运土。
( 4) 、 挖土机沿挖方边缘移动时, 机械距离边坡上缘的宽度不得小于基坑或管沟深度1/2。如挖土深度超过5米时, 应按专业性施工方案来确定。
1) 在开挖过程中, 应随时检查槽壁和边坡的状态。深度大于1.5米时, 根据土质变化情况, 应做好基坑( 槽) 或管沟的支撑准备, 以防坍陷。
2) 开挖基坑( 槽) 和管沟, 不得挖至设计标高以下, 如不能准确地挖至设计基底标高时可在设计标高以上暂留一层土不挖,以便在抄平后, 由人工挖出。
暂留土层: 一般铲运机、 推土机挖土时, 为20㎝左右; 挖土机用反铲、 正铲和拉铲挖土时, 为30㎝左右为宜。
3) 在机械施工挖不到的土方, 应配合人工随时进行挖掘, 并用手推车把土运到机械挖到的地方, 以便及时用机械挖走。
( 5) 、 修帮和清底。在距槽底设计标高50㎝槽帮处, 抄出水平线, 钉上小木橛, 然后用人工将暂留土层挖走。同时由两端轴线( 中心线) 引桩拉通线( 用小线或铅丝) , 检查距槽边尺寸, 确定槽宽标准, 以此休整槽边。最后清除槽底土方。
1） 槽底修理铲平后, 进行质量检查验收。
2） 开挖基坑( 槽) 的土方, 在场地有条件堆放时, 一定留足回填需用的好土; 多余的土方, 应一次运走, 避免二次搬运。
( 6) 、 雨、 冬期施工:
1） 土方开挖一般不宜在雨季进行, 否则工作面不宜过大, 应逐段、 逐片分期完成。
2） 雨期施工在开挖基坑( 槽) 或管沟时, 应注意边坡稳定。必要时可适当放缓边坡, 或设置支撑。同时应在坑( 槽) 外侧围以土堤或开挖水沟, 防止地面水流入。经常对边坡、 支撑、 土堤进行检查, 发现问题要及时处理。
3） 土方开挖不宜在冬期施工。如必须在冬期施工时, 其施工方法应按冬期施工方案进行。
4） 采用防止冻结法开挖土方时, 可在冻结以前, 用保温材料覆盖或将表层土翻耕耙松, 其翻耕深度应根据当地气温条件确定。一般不小于30㎝。

技术
负 责 人

交底人

接受人

技 术 交 底 记 录
年 月 日
工程名称

分部工程
地基与基础工程
分项工程名称: 机械土方开挖工程
交底内容:
（5） 基坑( 槽) 或管沟时, 必须防止基础下基土受冻。应在基底标高以上预留适当厚度的松土。或用其它保温材料覆盖。如遇开挖土方引起邻近建筑物或构筑物的地基和基础暴露时, 应采取防冻措施, 以防产生冻结破坏。
三、 质量标准
1、 保证项目:
1） 柱基、 基坑、 基槽、 管沟和场地的基土土质必须符合设计要求, 应严禁扰动。
2） 允许偏差项目, 见表1-5。
土方工程的挖方和场地平整允许偏差值 表1-5
序号 项目 允许偏差( ㎜) 检验方法
1、 表面标高 +0, -50 用水准仪检查
2、 长度、 宽度 —0 用经纬仪、 拉线和尺量检查
3、 边坡偏陡 不允许 观察或用坡度尺检查

四、 成品保护
1） 对定位标准桩、 轴线引桩、 标准水准点、 龙门板等, 挖运土时不得撞碰, 也不得在龙门板上休息。并应经常测量和校核其平面位置、 水平标高和边坡坡度是否符合设计要求。定位标准桩和标准水准点也应定期复测和检查是否正确。
2） 土方开挖时, 应防止邻近建筑物或构筑物道路、 管线等发生下沉和变形。必要时应与设计单位或建设单位协商, 采取防护措施, 并在施工中进行沉降或位移观测。
3） 施工中如发现有文物或古墓等, 应妥善保护, 并应及时报请当地有关部门处理, 方可继续施工。如发现有测量用的永久性标桩地质、 地震部门设置的长期观测点等, 应加以保护。在敷设有地上或地下管线、 电缆的地段进行土方施工时, 应事先取得有关管理部门的书面同意, 施工中应采取措施, 以防止损坏管线, 造成严重事故。
五、 应注意的质量问题
1、 基底超挖: 开挖基坑( 槽) 管沟不得超过基低标高。如个别地方超挖时, 其处理方法应取得设计单位的同意, 不得私自处理。
2、 基底为保护: 基坑( 槽) 开挖后应尽量减少对基土的扰动。如遇基础不能及时施工时, 可在基底标高以上预留30㎝土层不挖, 待做基础时再挖。
3、 施工顺序不合理: 应严格按施工方案规定的施工顺序进行土方开挖施工, 应注意宜先从底处开挖, 分层、 分段依次进行形成一定坡度, 以利排水。

技术
负 责 人

交底人

接受人

技 术 交 底 记 录
年 月 日
工程名称

分部工程

地基与基础工程
分项工程名称: 机械土方开挖工程
交底内容

4、 施工机械下沉: 施工时必须了解土质和地下水位情况。推土机、 铲运机一般需要在地下水位0.5米以上推铲土; 挖土机一般需要在底下水位0.8米以上挖土, 以防机械自重下沉。怔产挖土机挖方的台阶高度, 不得超过最大挖掘高度的1.2倍。
5、 开挖尺寸不足, 边坡过陡: 基坑( 槽) 管沟底部的开挖宽度和坡度, 除应考虑结构尺寸要求外, 应根据施工需要增加工作面宽度, 如排水设施, 支撑结构等所需的宽度。
