第八章直流稳压电源测试题.doc

一、 选择题
1、用一直直流电压表测量一只接在电路中的硅稳压二极管的电压，读数为0.7V，这种情况表示该稳压管（）
A、 正常工作
B、 接反
C、 已经击穿

2、如图所示电路，如负载电流恒定，则当RP调到（）时，调整管的功耗最大。
A、 最下端
B、 中间位置
C、 最上端
D、 任意位置

3、 如上题所示的串联型稳压电源中，R4的作用是（）
A、 仅作为调整管的偏置电阻
B、 仅作为比较放大管的负载电阻
C、 作为调整管的偏置电阻和比较放大管的负载电阻
D、 限压和限流

4、 如第3题所示串联型稳压电路，已知VZ=2V，R1=R2=2KΩ，VBE2=0.7V，RP=10 KΩ，则正常情况下，输出VO最大可调电压是（）
A、14V
B、12V
C、5.4V
D、18.9V

5、 条件如上题，输出VO最小可调电压约为（）
A、2.8V
B、2.3V
C、3.2V
D、7V

6、稳压管的动态电阻（）稳压性能越好
A、 越大
B、 越小
C、 较合适
D、 不定

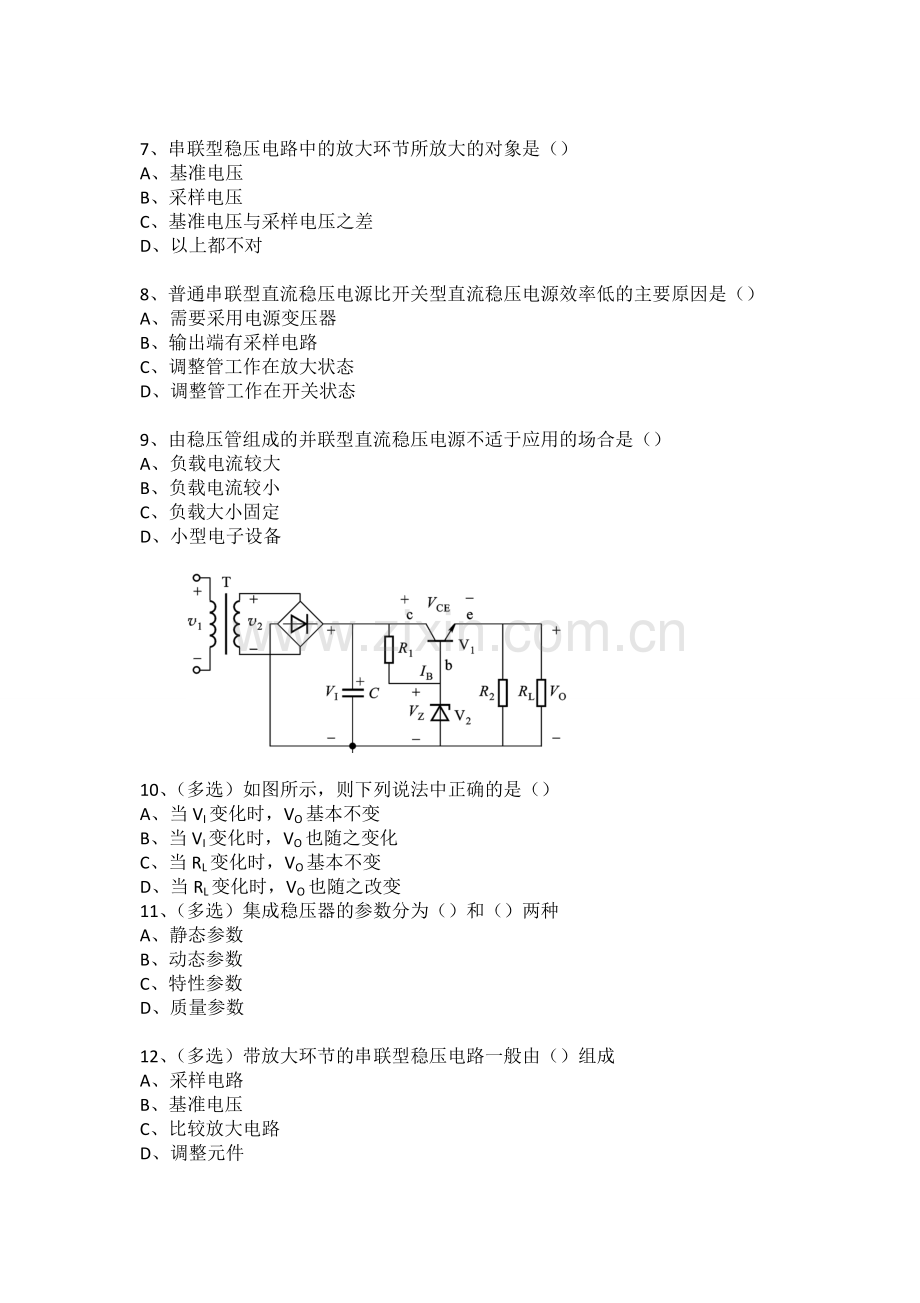

7、 串联型稳压电路中的放大环节所放大的对象是（）
A、 基准电压
B、 采样电压
C、 基准电压与采样电压之差
D、 以上都不对

8、 普通串联型直流稳压电源比开关型直流稳压电源效率低的主要原因是（）
A、 需要采用电源变压器
B、 输出端有采样电路
C、 调整管工作在放大状态
D、 调整管工作在开关状态

9、 由稳压管组成的并联型直流稳压电源不适于应用的场合是（）
A、 负载电流较大
B、 负载电流较小
C、 负载大小固定
D、 小型电子设备

10、 （多选）如图所示，则下列说法中正确的是（）
A、 当VI变化时，VO基本不变
B、 当VI变化时，VO也随之变化
C、 当RL变化时，VO基本不变
D、 当RL变化时，VO也随之改变
11、 （多选）集成稳压器的参数分为（）和（）两种
A、 静态参数
B、 动态参数
C、 特性参数
D、 质量参数

12、 （多选）带放大环节的串联型稳压电路一般由（）组成
A、 采样电路
B、 基准电压
C、 比较放大电路
D、 调整元件

二、 判断题
1、 （）串联型晶体管稳压电源的比较放大级和调整管之间是直接耦合的。
2、 （）串联型稳压电源是用硅二极管作调整元件
3、 （）CW7800系列与7900系列集成稳压器管脚排列的功能是一样的
4、 （）输入电压是12V，经CW7812后，输出电压是12V
5、 （）串联型晶体管稳压电源中的调整管工作在放大区
6、 （）由集成稳压电路组成的稳压电源是不可调的
7、 （）串联型稳压电源能够提供比并联型稳压电源大的多的输出电流
8、 （）并联型稳压电源的电压调整元件与负载的关系是并联
9、 （）硅稳压二极管的正反向特性是相同的
10、 （）输出电阻越大，稳压器稳压性能越好
11、 （）电流调整率是指直流稳压电源额定功率不变时，电网电压变化10%，输出电压的相对变化量
12、 （）CW317输出电压为负，CW337输出电压为正

三、 填空题
1、 开关型稳压电路是根据输出电压的偏离情况自动发出信号控制（）从而改变输出电压的高低，保持（）的稳定。
2、 开关型稳压电路的调整管交替工作在（）状态，而普通串联型稳压电路工作在（）状态。
3、 带有放大环节的串联型稳压电路由（），（），（）和（）四部分组成
4、 并联型稳压电源的优点是电路（），调试（），缺点是输出电流较（），输出电压不能（）。
5、 比较放大器的作用是将（）电路送来的信号与（）的差值进行放大，然后送到（）电路控制调整元件
